Как расшифровать и устранить ошибки на ВАЗ 2114

Полный список неисправностей с расшифровкой и рекомендациями по устранению проблем:

Неисправности датчиков

1. На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
2. Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
3. При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.

Неисправности двигателя

• регулярное использование низкокачественного горючего;
• нарушение герметичности воздухозабора;
• отсутствие искры;
• повреждение или физический износ цилиндрических устройств.

Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).

Также необходимо выполнить диагностику:

• высоковольтных проводов, подключенных к дефектному цилиндру;
• свечей зажигания;
• проверить возможное окисление в местах подключения кабелей.

Диагностика высоковольтных проводов производится с применением тестера, необходимо проверить сопротивление. Если полученное значение составило больше 10 кОм, то кабеля подлежат замене. Также надо проверить целостность свечей зажигания и убедиться в отсутствии нагара на их наконечниках.

Если описанные действия не помогли определить причину, производится диагностика цилиндров. Пользователю надо проверить уровень компрессии, которая должна быть примерна одинаковой в каждом устройстве. Если полученные значения отличаются более, чем на 0,5 атм, то нужно более детально тестировать силовой агрегат.

• поломка датчика массового расхода воздуха;
• обедненная или обогащенная топливовоздушная смесь в цилиндрах мотора;
• неисправность блока электронной системы управления двигателем.

Для устранения проблемы можно попробовать заново обучить дроссельную заслонку, для этого выполняются следующие действия:

1. Отключить блок управления любым доступным способом. Для этого можно отсоединить аккумуляторную батарею на несколько часов или использовать диагностическое оборудование.
2. Произвести активацию зажигания на несколько минут. В этот момент заслонка дроссельного узла должна начать перемещение. На этом этапе нельзя выжимать педали или запускать силовой агрегат.
3. Отключить зажигания и подождать около 30 секунд, после чего опять его включить. Затем двигатель можно запускать.

Ошибка 8 на ВАЗ 2114 (8 клапанов) — что означает, причины, симптомы

1. Силовой агрегат работает более двадцати минут.
2. Двигатель функционирует на холостых оборотах.
3. Диагностика микропроцессорным модулем клапана продувки адсорбера дала отрицательный результат.
4. Блок управления вычислил, что объем кислорода после нейтрализаторного устройства значительно выше нормированного показателя.

Ошибки ВАЗ и их решения Установить точную причину такого поведения авто можно своими силами. Для начала следует визуально осмотреть аккумулятор и генератор, их контакты. На клеммах и разъёмах можно заметить окислы и прочие дефекты. Нередко бывают видимые повреждения проводки. Клеммы батареи могут быть плохо затянуты. В редких случаях можно заметить, что АКБ вздулась.

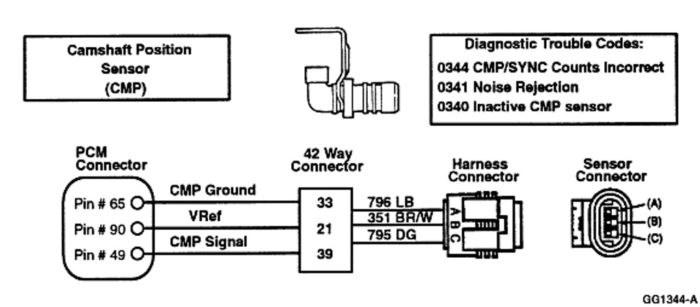

Что означает код P0340?

В зависимости от оборотов двигателя и нагрузки блок управления двигателем контролирует время и количество впрыска топлива, время зажигания, а в случае двигателей с переменным временем газораспределения (VVT) — корректирует впускные и выпускные клапаны.

Двумя основными датчиками синхронизации и положения, используемыми ЭБУ, являются датчик положения коленчатого вала (ДПКВ) и датчик положения распределительного вала (ДПРВ). Если на двигателе, оборудованном VVT, есть два блока цилиндров, то будет два датчика положения распределительного вала.

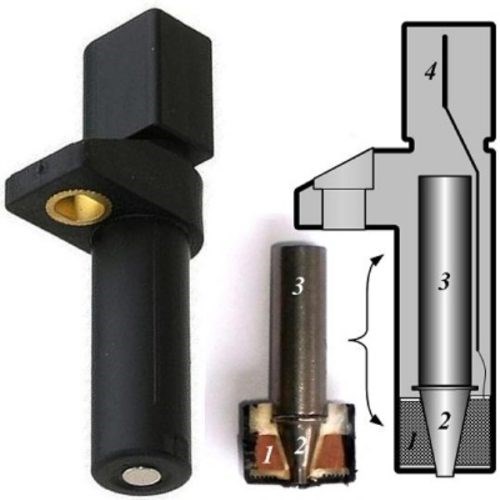

ДПРВ реагирует на зубчатое колесо на распределительном валу, передавая ЭБУ постоянную информацию о его скорости и положении. Разумеется, датчик расположен на двигателе, обычно где-то на головке цилиндров, поэтому он передает данные с помощью проводов.

Если ЭБУ обнаруживает прерывания сигнала ДПРВ, он активирует код P0340 или P0345 — неисправность цепи датчика положения распределительного вала.

Если в вашем двигателе имеется только один ДПРВ (четырёхцилиндровый двигатель), то единственный доступный код это P0340.

С другой стороны, двигатели V6 или V8 имеют два блока, Банк 1 и Банк 2, и, следовательно, будут иметь два ДПРВ, поэтому код P0345 будет ссылаться на Банк 2.

Sensor A (датчик A) указывает, что неисправность возникает в цепи датчика положения распределительного вала, которая относится к впускному распределительному валу. Коды датчика B относятся к распредвалу выпускных клапанов.

Калина ошибка 0340 – Ошибка P0340 (неисправность цепи датчика положения распределительного вала) – расшифровка и устранение

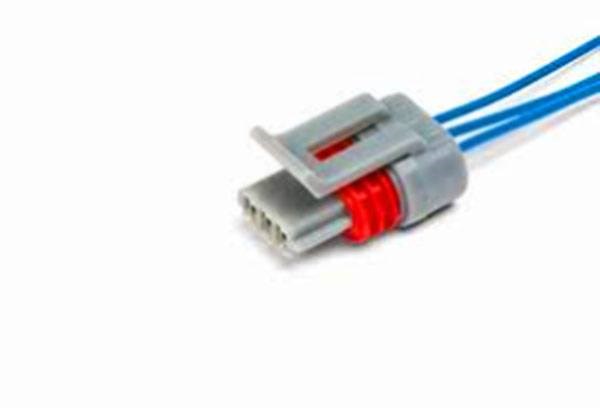

• Проверить плотность контактов датчика — правильно и надежно крепится в посадочном месте на защелку. Крепление не должно иметь сколов, установлена нужная модель датчика, которая точно подходит по форме и размерам, гайки плотно затянуты.
• Оценить состояние проводки и клемм. Изначально проверить визуально на правильность подключения, отсутствие обрывов и окисления. Влага или грязь могут привести к снижению качества контактов.

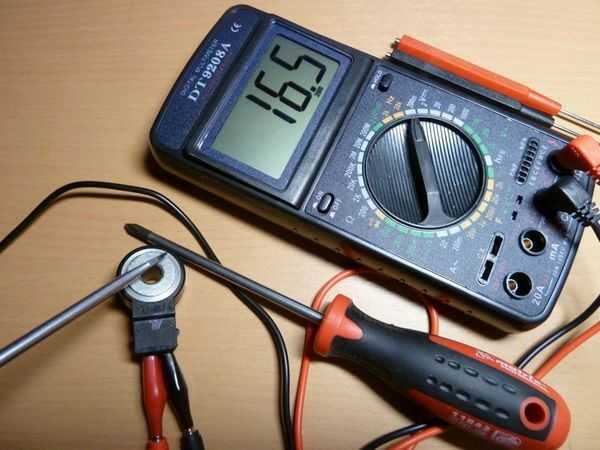

• Удостовериться в наличии тока в цепи. С помощью мультиметра произвести замеры сопротивления трех основных проводов.
• Проверить электронный блок управления. В данном случае рекомендуется обратиться к мастерам автосервиса, поскольку на практике провести самостоятельную диагностику достаточно сложно. Потребуется специализированные устройства — осциллограф, диагностический софт и кабель для проверки по протоколу KWP2000.

Датчик фаз на ВАЗ 2114 8 клапанов — признаки неисправности Диагностика высоковольтных проводов производится с применением тестера, необходимо проверить сопротивление. Если полученное значение составило больше 10 кОм, то кабеля подлежат замене. Также надо проверить целостность свечей зажигания и убедиться в отсутствии нагара на их наконечниках.

Замена изделия

Автовладелец может самостоятельно заменить датчик фаз. Для этого не потребуется использовать специализированное оборудование. Работа проводится в следующей последовательности:

• Обесточить бортовую сеть, сняв минусовую клемму с АКБ.
• Отключить штекер электропроводки.
• Открутить крепёжный элемент.
• Демонтировать датчик с посадочного места.
• Установить новое изделие в обратной последовательности.

Итак, в этой статье мы перечислили основные признаки неисправности датчика фаз на ВАЗ 2114, рассказали о том, как можно проверить этот датчик, а также описали процесс его замены. Если у вас остались вопросы, обязательно задавайте их в комментариях. Мы постараемся помочь вам помочь!

Коды ошибок ВАЗ 2114 и ВАЗ 2115 с расшифровкой

Симптомы ошибки P0340

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Внимание контрольный сигнал Check Engine светящая лампочка на панели приборов, которая свидетельствует о неисправностях в системе управления двигателя , при исправном двигателе должна погаснуть через 0,6 секунд после запуска. ВАЗ 2114: ошибка 0343 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как устранять ошибку P0340?

• Затрудненный запуск двигателя, независимо от его температуры. Это обусловлено образованием неправильного состава топливовоздушной смеси.
• Некорректная работа силового агрегата на холостом ходу. Владельцы автомобилей отмечают отсутствие устойчивости в работе силового агрегата на холостом ходу. Этот признак объясняется тем, что электронный блок управления по причине отсутствия данных от ДПРВ не может правильно подобрать угол опережения зажигания.
• Замедленная реакция на нажатие педали акселератора. Снижение динамических показателей транспортного средства. Симптомы обусловлены тем, что электронный блок управления подобрал неправильный состав топливовоздушной смеси. Признак особенно заметен при переходе на повышенную передачу.
• Значительно увеличивается расход топлива. Некорректная работа газораспределительного механизма и отсутствие сведений, поступающих к блоку управления, приводят к невозможности правильного подбора топливовоздушной смеси. Подача большого количества бензина приводит к перерасходу.
• Самопроизвольная остановка силового агрегата на холостых оборотах. Особенно часто наблюдается при непрогретом двигателе. Это свидетельствует о том, что ЭБУ подобрал слишком бедную топливовоздушную смесь.
• Наличие провала при резком нажатии на педаль газа. Осуществляется неправильная корректировка угла опережения зажигания.

Пропуски воспламенения для токсичности

Bank 1 находится в цилиндрах 1-3-5-7-9, а датчик Bank 2 находится в цилиндрах 2-4-6-8-10 и так далее.

Причины ошибки 8

Зная, что означает ошибка номер 8 на панели приборов, легко определить причины её появления. Основных причин всего две. Это – разряженный или неисправный аккумулятор либо вышедший из строя генератор.

У последнего чаще всего это говорит о необходимости замены щёток, так как прежние уже износились. Кроме того, код может возникать и в таких случаях, как:

Иногда ошибка указывает и на иные поломки. Но такое встречается очень редко.

Установить точную причину такого поведения авто можно своими силами. Для начала следует визуально осмотреть аккумулятор и генератор, их контакты. На клеммах и разъёмах можно заметить окислы и прочие дефекты. Нередко бывают видимые повреждения проводки. Клеммы батареи могут быть плохо затянуты. В редких случаях можно заметить, что АКБ вздулась.

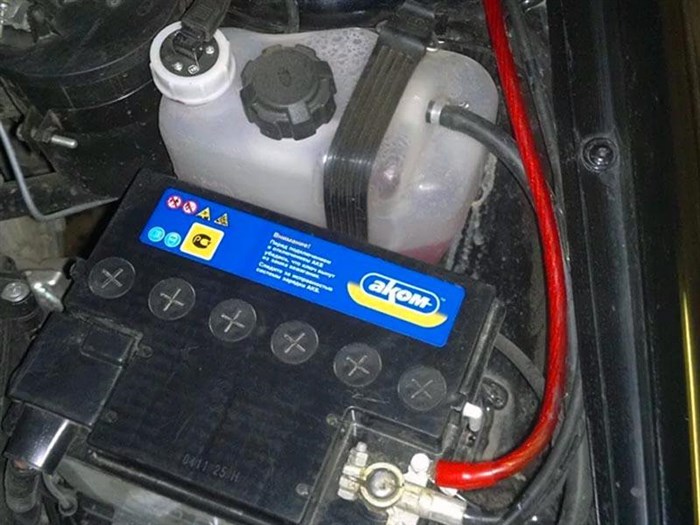

Нелишним проверить, каково напряжение в бортовой сети на приборной панели. Нужно обратить внимание, в какой момент оно снижается или постоянно остаётся низким. Также следует продиагностировать мультиметром в режиме вольтметра батарею и генератор.

• Установить на измерительном приборе режим вольтметра. Выбрать на нём напряжение около 20 Вольт;
• Подключить чёрный щуп к минусовой клемме аккумулятора, а красный – к плюсовой.
• Оценить показания устройства. Если батарея заряжена, на дисплее должно высветиться не менее 12 Вольт.

Если значение ниже, то АКБ необходимо зарядить. Если и после этого, он не зарядится целиком или будет быстро разряжаться, её следует протестировать нагрузочной вилкой. Это можно сделать самостоятельно или в автосервисе.

Также следует проверить и работу генератора. Для этого нужно:

Бортовая сеть вспомогательного или основного оборудования – 0600

1. Снять АКБ и протереть её сухой тряпкой.
2. Подключить к батарее зарядное устройство и поставить на зарядку.
3. Заряжать обычно следует не менее половины суток или пятнадцати часов при полном разряде. При этом на зарядном устройстве нужно выставить ток в 2,5 Ампер, если оно не выбирает режим автоматически.
4. Перед снятием по показаниям прибора убедиться, что аккумуляторная батарея зарядилась полностью.

Дефекты воздушной магистрали – 0100 Предотвратить подобное можно следующим образом.

Пропуски воспламенения для токсичности

• P0363,P1301,P1302,P1303,P1304 — Диагностика наличия пропусков воспламенения влияющих на нейтрализатор. Количество пропусков воспламенения больше максимально допустимого значения

• Р0326 — Диагностика низкого значения. Нормализованный уровень сигнала выходит за пределы допустимого диапазона
• Р0327 — Диагностика низкого значения. Нормализованный уровень сигнала меньше нижнего максимально допустимого значения
• Р0328 — Диагностика высокого значения. Нормализованный уровень сигнала больше верхнего максимально допустимого значения

Контроллер

• P0441 — Диагностика функционирования. Реакция системы поддержания холостого хода больше или меньше максимально допустимого значения
• P0459 — Диагностика короткого замыкания цепи на бортсеть. Драйверная диагностика
• Р0458 — Диагностика короткого замыкания цепи на «землю».
• P0444 — Диагностика обрыва цепи.

Реле муфты кондиционера Если низкое напряжение связано с иными неисправностями, установить которые самостоятельно не удалось, нужно посетить автоэлектрика.

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Примечание! Таблица также актуальна и для версии 2115.

Система выпуска – 0000

• 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
• 31 – тоже с КЗ на кузов авто;
• 32 – аналогично с замыканием на 12В;
• 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

• 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
• 112/113 – магистрали сенсора t ˚ за бортом, нарушение импульса;
• 116 – перегрев двигателя;
• 117/118 – повреждение цепи ДТОЖ;
• 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
• 130 – поломка датчика кислорода перед катализатором;
• 131/132 – аналогичный элемент, нарушение уровня сигнала;
• 133 – замедленный отклик ДК1 на команды;
• 134 – разрыв силового кабеля питания ДК1;
• 136 – ДК2 поломан;
• 137/138 – замыкание или нарушение проводки ДК2;
• 140 – сгорел предохранитель ДК2;
• 141 – нагреватель того же прибора сломан или поврежден;
• 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

• 201/204 – обрыв магистрали управления форсунками для всех последовательно;
• 217 – перегрев мотора;
• 230 – отказал бензонасос или перегорело соответствующее реле;
• 261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
• 263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
• 262/265/268/271 – КЗ магистралей на кузов машины.

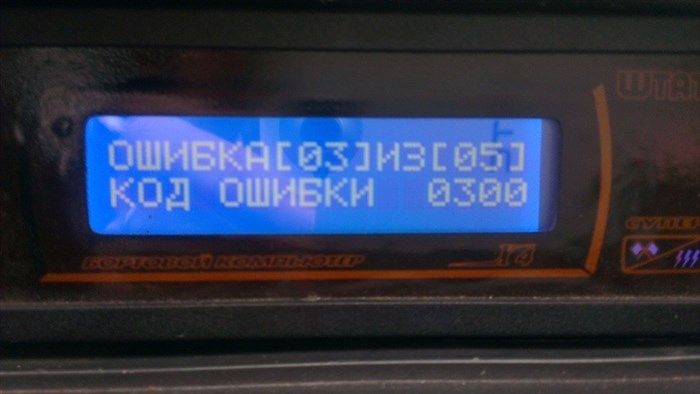

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

• 300 – имеются пропуски зажигания;
• 301-304 – аналогично для каждого цилиндра соответственно;
• 326-328 – сломан ДДС или отсутствует сигнал;
• 335-338 – отказ, замыкание или перебой проводки ДПКВ;
• 342/343/346 – нарушение работы датчика распределения фаз;
• 351-354 – обрыв КЗ для всех поршней последовательно;
• 363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

• 422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
• 441 – нарушение питания клапана продувки адсорбера;
• 444 – обрыв питания выше указанного элемента;
• 445 – замыкание КПА на кузов автомобиля;
• 480 – повреждены провода питания на главный кулер радиатора;
• 481 – отказ цепи управления вентилятора ОЖ №2.

Составные комбинации

1. Вдавить клавишу сброса одометра.
2. Перевести ключ зажигания в положение №1 (включить бортовую электрику).
3. Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
4. Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
5. Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Код ошибки — 0343 Есть два варианта диагностики автомобиля ВАЗ — тестирование с помощью панели приборов и компьютером. Второй вариант считается более точным, но для его реализации потребуется специальная программа и кабель для подключения к диагностическому разъему.
