Расшифровка индикаторов приборной панели Audi 80 B3
Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.
Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.
Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.
Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.
Горит или мигает красным или синим значок термометра в жидкости.
Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.
Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.
Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.
Постоянно горит батарея красным цветом.
Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.
Красная машина с открытыми передними или задними дверями.
В машине незакрыта или не плотно закрыта указанная на индикации дверь или несколько дверей.
Постоянно горит желтым или красным значок заправочного гидранта.
Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.
Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.
В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.
Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.
Ремень безопасности водителя или переднего пассажира не пристегнут.
Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.
Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.
Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.
В машине отключена подушка безопасности переднего пассажира.
Индикатор красной машины с ключиком внутри или горит зеленый ключ.
В данный момент в автомобиле включена противоугонная система или иммобилайзер.
Горит красным машина с закрытым замком сбоку.
Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.
Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.
Что делать если не горит одна фара ближнего света
Не горят фары ближнего и дальнего света: причины, что делать, советы На моделях с дизельным двигателем появляется при необходимости замены ремня ГРМ.
Не горит дальний свет – ищем причины
Неисправности освещения часто застают автовладельцев врасплох и заставляют поднимать в памяти все имеющиеся знания об электрической части. Так, если не горит дальний свет, приходится срочно принимать меры, ведь подобная неисправность может привести к ряду проблем, при движении в темное время суток, в том числе, и к ДТП.
Чтобы разобраться, почему не горит дальний свет, а впоследствии устранить проблему, важно знать все возможные причины поломки. Некоторые из них могут быть устранены своими руками, но, в ряде случаев, требуется помощь специалистов.
Причин, почему не горит дальний свет, несколько:
- Вышло из строя реле управления. Такая неисправность требует привлечения мастеров СТО. Самостоятельно поменять реле, без наличия необходимых знаний, вряд ли получится.
- Сгорел предохранитель. При обнаружении проблем с головным светом, стоит начинать диагностику с исправности вставки плавкой. В случае ее повреждения, замените предохранитель. Во избежание проблем, стоит иметь несколько запаных деталей различного номинала, в бардачке или багажнике.
- Перегорела лампочка. В современных автомобилях, устанавливаются различные лампы, стоимость и качество которых отличается. Есть достаточно дорогие лампы, и на их покупку решится не каждый автовладелец. Вне зависимости от цены, стоит держать в машине хотя бы одну запасную лампочку. Такая предусмотрительность может спасти, если не горит дальний свет, а нужно срочно куда-то ехать ночью.
Если запасная лампочка отсутствует, сделайте хотя бы минимальные манипуляции. Так, при повреждении источника света в левой фаре, стоит переставить в нее лампочку из правой фары. Это делается для того, чтобы обозначить габариты машины на трассе и повысить безопасность передвижения.
- Поломался выключатель ближнего и дальнего света. При наличии опыта и знаний в ремонте электрической части автомобиля, можно попробовать устранить проблему своими руками. При отсутствии навыков, стоит обратиться на СТО.
Если не горит дальний свет, нельзя отметать проблему с бортовой сетью автомобиля. Вариантов множество — окисление контактных соединений, ухудшение проводимости и даже замыкание в сети. О наличии короткого замыкания свидетельствует перегорание предохранителя (особенно, если оно происходит повторно).
Стоит учесть, что самостоятельный ремонт проводки — трудоемкая задача. Проблема в том, что при коротком замыкании, могут повредиться и близлежащие провода, что только усугубит неисправность. Чтобы быть уверенным в качестве и скорости ремонта, стоит обратиться к мастеру, который специализируется на электрике автомобиля.
Как найти и устранить неисправность
Если вы определили, почему не горит дальний свет, можно приступать к устранению неисправности. Рассмотрим основные рекомендации, применительно к возможным поломкам:
- ЛАМПОЧКИ. На практике, эта причина считается наиболее распространенной. Для оценки целостности некоторых видов ламп, в их демонтаже нет необходимости — достаточно выполнить проверку визуально. В крайнем случае, можно применить специальные устройства. Если диагностика показала неисправность лампы, ее стоит поменять. При выполнении работы, запрещено касаться пальцами стеклянной части лампы, ведь это приводит к снижению срока службы устройства.
- РЕЛЕ дальнего света. При определении причины, почему не горит дальний свет, автовладельцы часто выходят на неисправность реле, через которое подается питание на фару. При отсутствии знаний и опыта, лучше ничего не трогать. Если же определенная база имеется, стоит изучить инструкцию, после чего приступать к ремонту.
Расшифровка индикаторов приборной панели Audi 80 B3
Реле контроля давления масла

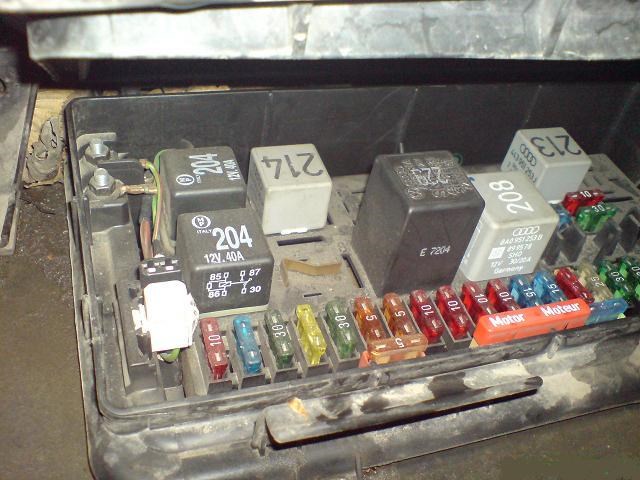

Предохранители Ауди 80 Б3 и реле: схема блоков, где находятся и их обозначения
Ремонт Ауди 80: Освещение Audi 80. Описание, схемы, фото Система помощи спуска с горы или система безопасности при движении в гору, указывает на то что задействована система поддержания постоянной скорости или помощи при трогании с места и другие маневры под улоном машины.

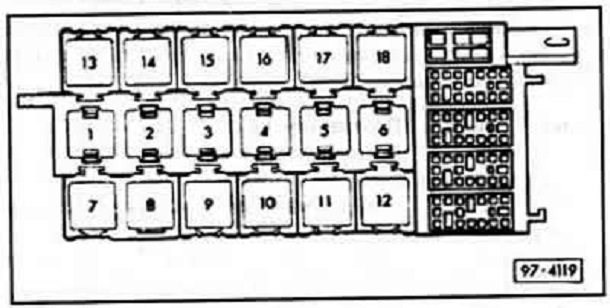

Схема предохранителей
Общие черты последних модификаций Бэ 3 увидели свет в 1987 году. Именно тогда на задней крышке блока впервые появилась схема их расположения. Позднее, в 1988 и 1989, она несколько менялась, чтобы к 1991-му приобрести окончательный вариант. Тогда же появился блок под рулем.
Из схемы нельзя узнать за что конкретно отвечает тот или иной элемент, а только их местонахождение. Чтобы понять предназначение, необходимо сравнить их обозначения с указаниями в руководстве пользователя. Последнее существует и на русском языке.
Реле стартера Audi B3: где находится
Втягивающее расположено не в блоке, а на самом устройстве. В случае необходимости замены, необязательно покупать элемент именно для этой модели — подходит реле и для других Ауди такого же типа. Оригинал же можно найти по цене от 400 до 6 тыс рублей, в зависимости от производителя. Подробнее можно узнать из видео.
Предохранитель и реле бензонасоса
Вставка топливного насоса на Б3 с мотором 1 8 с моновпрыском имеет номер 13 и мощность 15 А. А вот реле расположилось № 10 в основном блоке. Его внешний вид можно увидеть на фото
Поворотники
Предохранитель прикуривателя
Занимает 4 место в блоке мощностью 15 Ампер.
Предохранитель и реле дворников
№15 и 18 (передние и задние) в основном блоке, мощностью на 25 и 5 Ампер. Реле дворников, артикул 99, устанавливается дополнительно автовладельцем.
Печка
Предохранитель № 17 и мощность 30 Ампер. А вот реле печки находится на ее электромоторе.
Вентилятор охлаждения Б3
За безопасную работу радиатора мотора Ауди 80 отвечают 3 элемента — №5, 15 и 20. Их мощность — 30, 25 и 30 Ампер. Предохранители 5 и 20 ответственны за включение вентилятора на максимальную и первую скорости. Реле расположилось на его двигателе.
Предохранитель стартера Б3: где находится
Плавкий элемент автовладельцу необходимо устанавливать дополнительно.
Фары Audi 80 B3
Разгрузочное реле № 5 и находится в основном блоке. Предохранители не предусмотрены в заводской комплектации.
Оповещения реле олеографии
Реле датчика давления масла находится в блоке за приборной панелью.
Предохранитель света: где стоит
Элементы ближнего и дальнего света расположены в основном блоке моторного отсека и имеют номера 8 и 9 (дальний правый и левый), а также 10 и 11 (ближний правый и левый). Мощность каждого из них равна 10 Ампер.
Сигнал
Плавкий защитный элемент № 3 и мощностью 25 Ампер. Он совмещен с предохранителем стоп-сигнала.
| Маркировка / обозначения | За что отвечает (с описанием) |
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Система курсовой стабилизации |
| F (Ф-3) / 10 | АБС (ABS) |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Резервация |
| F (Ф-6) / 30 | Подсветка вещевого ящика |
| F (Ф-7) / 30 | Вентилятор отопителя (печка) |
| F (Ф-8) / 20 | Система кондиционирования |
| F (Ф-9) / 10 | Топливная система, бензонасос |
| F (Ф-10) / 10 | Система безопасности |
| F (Ф-11) / 10 | Резервация |
| F (Ф-12) / 10 | Датчик силового агрегата |
| F (Ф-13) / 30 | Боковые зеркала |
| F (Ф-14) / 30 | Стоп сигналы |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 15 | Стеклоподъемники |
| F (Ф-23) / 20 | Контролер трансмиссии автоматического типа |
| F (Ф-24) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Резервация |
| F (Ф-28) / 15 | Автомобильный сигнал |
| F (Ф-29) / 15 | Центральный замок |
| F (Ф-30) / 20 | Резервация |
| F (Ф-31) / 15 | Система электрического питания |
| F (Ф-32) / 20 | Стеклоочистители лобового стекла |
| F (Ф-33) / 20 | Омыватели передних фар |
| F (Ф-34) / 20 | Омыватель заднего стекла |
| F (Ф-35) / 20 | Топливная аппаратура (дополнительно) |
| F (Ф-36) / 15 | Резервация |
| F (Ф-37) / 15 | Резервация |
| F (Ф-38) / 15 | Резервация |
| F (Ф-39) / 15 | Резервация |
| F (Ф-40) / 15 | Резервация |
Другие причины неработающей фары
- A – Контакты для подсоединения штекера системы кондиционирования, цвет серый.
- B – -||- переднего правого жгута проводов, цвет черный.
- C – -||- комбинации приборов, цвет голубой.
- D – -||- переднего левого жгута проводов, цвет зеленый.
- E – -||-переднего левого жгута проводов, цвет желтый.
- F – -||- комбинации приборов, цвет коричневый.
- G – цвет красный.
- H – -||- заднего жгута проводов, цвет черный.
- I – -||-комбинации приборов, цвет красный.
- J – -||-комбинации приборов, цвет желтый.
- K – -||- реле 3, цвет черный.
- L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный.
- M – -||-нестандартного оборудования, устанавливаемого по заказу, цвет бесцветный.
- N – Не используется.
- O – Не используется.
- P – К предохранителю 20.
Аудио 80 ремонт стартера, реле от вазы. Еще почитать: Почему Не Дают Путевку На Реалибитацию В Санаторий После Лакунарного Инсульта
Нестандартные причины
Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.
На иномарках частой причиной неисправности становится отсутствие контакта лампы. В этом случае достаточно проверить насколько надежно минус от лампочки крепится к массе.
Это интересно: Выбираем багажник на рейлинги автомобиля
Этот пример показывает, что за неисправности такого рода могут отвечать любые манипуляции, которые вы проводили с автомобилем. При модернизации необходимо учитывать, что интересные инженерные задумки могут сказаться на таких жизненно-необходимых элементах, как фары.
Еще одна причина – это неправильная регулировка фар. При пониженной настройке регулятора напряжения световой пучок становится слишком слабым и фара почти не светит. Но, в этом случае фара все же будет гореть, просто совсем слабо.
Реле стартера Audi B3: где находится
Предохранитель и реле бензонасоса
Стеклоочиститель
- Не переключение водителем с дальнего света на ближний, при въезде на освещённую улицу, в тёмное время суток.
- Не переключение водителем с дальнего света на ближний, при движении встречного автомобиля в ночное время.
- Не включение ближнего света на автомобиле с включёнными дневными ходовыми огнями в тёмное время суток.
- Перегорела лампа на ближний свет. Решается заменой на новую лампу.
- Окислились контакты минусового провода, идущие на ближний свет (масса). Необходимо зачистить все контакты минусовых проводов выходящих из блока фары.
- Перегорел предохранитель ближнего света. Необходимо заменить предохранитель новым соответствующего номинала. Если после замены предохранитель снова перегорает при включении света, значит, в бортовой сети произошло замыкание и необходимо обратиться к автоэлектрику для устранения неисправности.
- Неисправно реле ближнего света. Неисправность устраняется заменой реле на новое.
- Неисправный рычаг переключения (тубус) дальнего/ближнего света.
Проблемы с проводкой Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.
