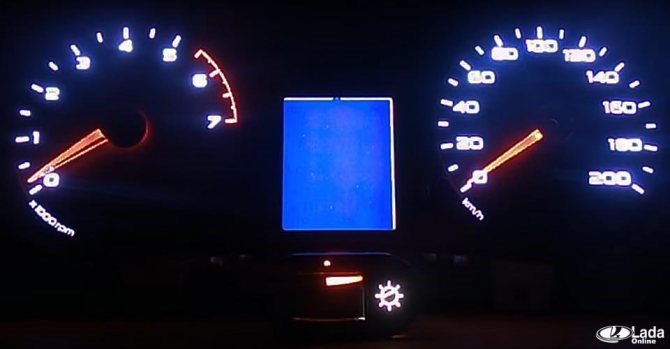

Подсветка приборной панели калина
- Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
- Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;
При выборе ламп можно пойти двумя путями:
Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.
В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.
Замена лампочек в приборной панели лада калина
- светодиоды длиннее обычных лампочек, поэтому яркость свечения может оказаться чрезмерной;
- при установке надо внимательно следить за полярностью, иначе лампы не будут гореть;
- регулятор яркости на ЛЕД приборы практически не действует.
Как разобрать панель на калине? Ремонт авто своими руками — тонкости и подводные камни Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:
Recommendations
Comments 17
5. При необходимости можно сбросить информацию об ошибках. Для этого следует нажать и удерживать в нажатом состоянии кнопку сброса суточного пробега в течение 3 секунд.
6. Еще раз нажать любую из кнопок управления. На ЖКИ должны засветиться все позиции сегментов — система вернулась к состоянию пункта 2.
Прим. :
* – ошибка регистрируется, если в течении 20 сек. распознается обрыв датчика;
** – ошибка регистрируется, если в течении 20 сек. не распознаются действительные данные датчика (индикация на ЖКИ « — °С»);
*** – сопровождается акустическим сигнализатором.
(взято в сети)
На что у вас похоже?

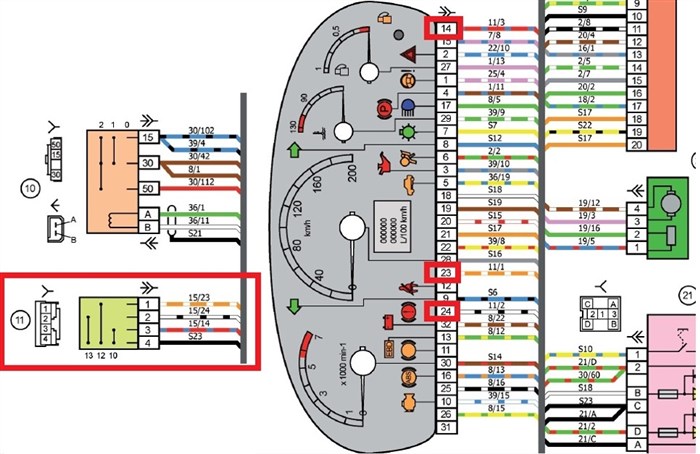

Для начала можно прозвонить все диоды на приборке, и померять напряжение со стабилизатора.
Смотреть 19, 20, 21 контакт гребёнки.
1)проверить питание снаружи.
2)проверить прохождение питания внутри по дорожкам с лупой, искать микротрещины и разрывы.
1) похоже на пропадание питания, смотреть предохранители в чёрном ящике. Их там 2 шт. один №19, второй не помню.
Под нагрузкой пропадает питание «постоянный +» похоже.
Смотреть 19, 20, 21 контакт гребёнки.
1)проверить питание снаружи.
2)проверить прохождение питания внутри по дорожкам с лупой, искать микротрещины и разрывы.
1) похоже на пропадание питания, смотреть предохранители в чёрном ящике. Их там 2 шт. один №19, второй не помню.
Под нагрузкой пропадает питание «постоянный +» похоже.
Глянул 19 предохранитель он в норме, а второй предохранитель в инете пишут что 6 но он отрубает только прикуриватель.
Приборка, которая была в ремонте — вышла из строя из-за замыкания зарядки в прикуривателе. отрубился и прикуриватель. заменил пред — прикуриватель ожил, приборка нет. Авто ВАЗ-2110, 1,6 8кл.
проверять цепи постоянного +
+ с замка не сбрасывает часы
Смотреть 19, 20, 21 контакт гребёнки.
1)проверить питание снаружи.
2)проверить прохождение питания внутри по дорожкам с лупой, искать микротрещины и разрывы.
1) похоже на пропадание питания, смотреть предохранители в чёрном ящике. Их там 2 шт. один №19, второй не помню.
Под нагрузкой пропадает питание «постоянный +» похоже.
Спасибо проблему вроде как устранил, завтра проверю. Разобрал панель до платы нашел, что на гребенке комбинации приборов отошла пайка пинов 18; 19; 20.
Подсветка приборной панели калина
СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК
Не горит приборная подсветка на «Лада Калина» — машине пора на свалку?
Значок машина с ключом — Диагностика, Ремонт и Удаление с приборной панели Для снятия панели приборов понадобятся следующие инструменты:
Признаки
Неисправность спидометра будет проявляться практически одинаково не только для автомобилей марки Лада, но и для других авто. Основные признаки, по которым практически безошибочно можно распознать поломку прибора:
- стрелка спидометра постоянно указывает на ноль, беспорядочно дергается или зависает;
- то же самое может происходить и со стрелкой, показывающей уровень топлива;
- скорость автомобиля изменить невозможно;
- прибор отключается во время езды;
- исчезла или значительно уменьшилась тяга;
- без причины загорается индикатор ЭУР (в этом случае руль становится слишком тяжелым или наоборот легким);
- расход топлива возрос;
- одометр дает неправильную информацию о пройденном километраже;
- горит лампочка, говорящая о необходимости проверки двигателя;
- снижение мощности, а также неровная работа на холостом ходу вплоть до самовыключения двигателя (при этом плохая работа в других режимах зачастую имеет иную причину).
Алгоритм действий
- Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
- Для удобства работы поставьте руль как при движении прямо.

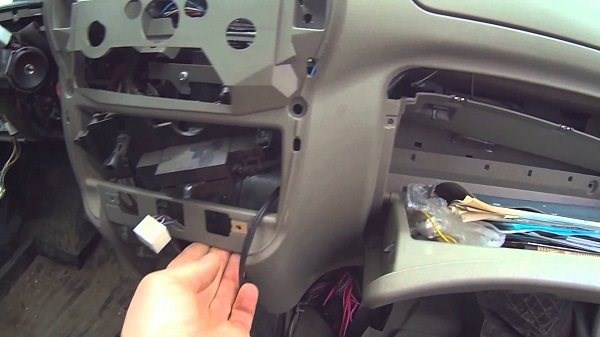

Рекомендуем посмотреть: 10. Аналогично разъединяем колодки жгутов панели приборов, расположенные под монтажным блоком предохранителей и реле.
Установка светодиодных ламп
Современные осветительные приборы в большинстве имеют LED конструкцию. Светодиоды экономичны, потребляют мало энергии, обладают высокой яркостью. Кроме того, можно выбрать разный цветовой оттенок подсветки, что позволит разнообразить и украсить приборную панель Лады Калины. Однако, следует помнить о некоторых особенностях ЛЕД подсветки:
- светодиоды длиннее обычных лампочек, поэтому яркость свечения может оказаться чрезмерной;
- при установке надо внимательно следить за полярностью, иначе лампы не будут гореть;
- регулятор яркости на ЛЕД приборы практически не действует.
Существенным преимуществом светодиодной подсветки является длительный срок службы. Пользователи, установившие такие лампы, забывают о необходимости замены на несколько лет. Единственным условием работы станет необходимость охлаждения ЛЕД устройств, так как при нагреве выше 80° они теряют яркость и стремительно расходуют свой ресурс.
Видео: снятие приборного щитка
Проблемы с проводкой
Установка светодиодных ламп
- После демонтажа панели, воспользовавшись отверткой с крестообразным профилем, откручиваем два винта, удерживающие блок спидометра Лада Калина.

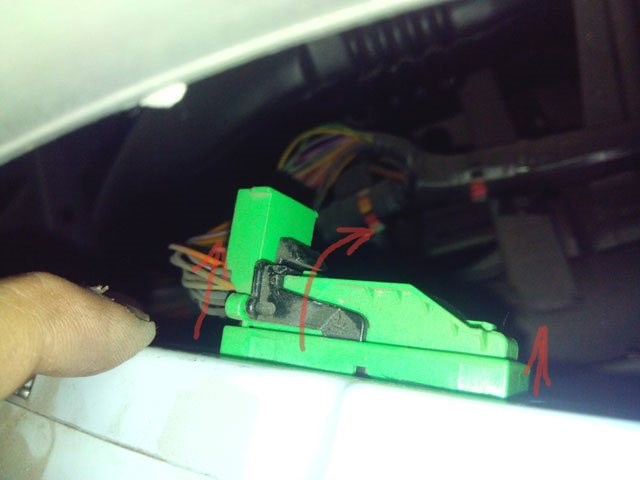

- Теперь переходим к отсоединению от панели электрических разъемов проводов. Важно не перепутать места подсоединения. Для это рекомендуется выполнить дополнительную маркировку кабелей.
- Далее с помощью тестера выполняем проверку каждой лампы в отдельности. Если какой-то из осветительных компонентов неисправен, то его меняем на новый аналог. Извлечение лампы производится посредством пассатижей. Для этого удерживая ими цоколь, выполняем поворот лампы против стрелки часов. На это посадочное место устанавливаем новую лампу, совершая манипуляции по обратному алгоритму. Так поступаем с каждой пришедшей в негодность лампой.
- Возвращаем все демонтированные компоненты салона на прежние места и производим коммутацию с бортовой сетью, исключив возможность путаницы.
- Проверку итога проделанной операции осуществляем посредством включения зажигания. Если все выполнено верно, то лампы будут светиться, озаряя панель.
Пошаговая инструкция

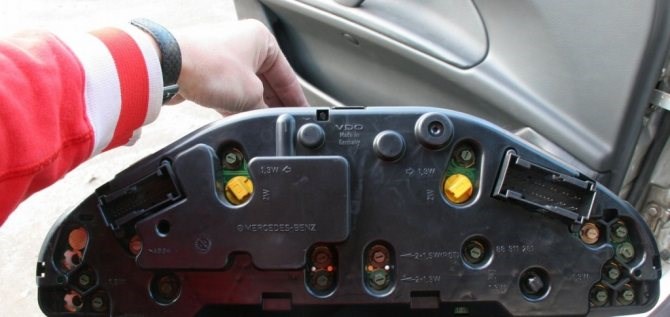

- Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
- Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Замена ламп – нюансы
Иногда сказать, какая именно лампочка на модели 2114 утратила работоспособность, затруднительно. В этом случае вытаскиваются все и проверяются мультиметром. Для этого:
- установите тестер на омы;
- один щуп прижмите к боковине цоколя, а второй к нашлепке, установленной в нижнем его торце;
- если стрелка сдвинется, то спираль накаливания исправна.
Важно помнить, что описанная процедура в случае с диодными лампами не подходит. Здесь используется иной принцип работы. Мультиметр необходимо переключить в режим проверки диодов. Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе.
Тестер требуется по одной причине – лампочка очень невелика и чисто на глаз определить исправность нитки накаливания практически невозможно. Измерительный же прибор помогает быстро справиться с задачей.
Опытные автолюбители советуют после разборки панели приборов заменить сразу все лампы, ведь они недорогие. В противном случае есть риск, что одна или несколько старых вскорости сгорят, и все работы придется выполнять заново.
Когда новые лампы установлены, верните приборный щиток в салон, подключите к нему провода, но не фиксируйте. Далее:
Если все оказывается в порядке, то прикрутите панель шурупами.
Выбор ламп
Основные выводы
Поэтапный процесс по замене
- Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
- Для удобства работы поставьте руль как при движении прямо.
Предохранитель панели приборов на Калине Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.
Панель приборов снятие и установка
На автомобилях первых выпусков панель приборов можно демонтировать, предварительно сняв с нее щиток приборов и другие съемные детали. На автомобилях поздних выпусков (укомплектованных подушкой безопасности переднего пассажира) панель приборов можно снять только в сборе с отопителем.
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи.
2. Сливаем охлаждающую жидкость из двигателя.
3. Ослабив хомуты 1, отсоединяем шланги системы охлаждения от патрубков радиатора отопителя.
Торцовым ключом на 10 мм отворачиваем гайку 2 крепления радиатора отопителя к перегородке моторного отсека.
4. Снимаем фильтрующий элемент фильтра вентиляции салона.
5. Крестовой отверткой отворачиваем четыре самореза крепления корпуса фильтра.
6. Извлекаем корпус фильтра из короба воздухозаборника.
7. Снимаем облицовку туннеля пола и накладки рулевой колонки.
8. Если на автомобиле установлено головное устройство аудиосистемы (магнитола) снимаем ее в соответствии с инструкцией по установки.
9. Из-под полки для мелких вещей извлекаем жгут проводов и разъединяем колодки.
10. Аналогично разъединяем колодки жгутов панели приборов, расположенные под монтажным блоком предохранителей и реле.
Колодки проводов различаются формой и количеством выводов, поэтому перепутать их невозможно. Но для упрощения сборки можно пометить колодки маркером или записать порядок их подсоединения.
11. Торцовым ключом на 10 мм отворачиваем гайку крепления воздуховода.
12. Приподняв воздуховод, выводим его из зацепления со шпилькой и отсоединяем от отопителя.
13. Разъединяем колодки проводов, проложенные под воздуховодом.
14. Ключом на 13 мм отворачиваем два болта крепления кронштейнов консоли панели приборов к туннелю пола (второй болт с правой стороны туннеля).
15. Отсоединив уплотнители и поддев отверткой, снимаем накладки с передних стоек кузова.
16. Возле стоек кузова, воротком с крестовым наконечником отворачиваем два самореза крепления накладки панели приборов.
17. Преодолевая сопротивление держателей, снимаем верхнюю накладку панели приборов. Торцовым ключом на 10 мм отворачиваем семь гаек (расположенные под снятой накладкой) крепления панели приборов к кузову.
18. Торцовым ключом на 13 мм отворачиваем две гайки крепления панели приборов к кузову. С одной из шпилек снимаем наконечник провода «массы».
19. Отсоединяем рулевую колонку от балки панели приборов и опускаем ее на сиденье либо снимаем рулевую колонку.
Блок реле и предохранителей автомобиля Лада Калина
- Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
- При полном баке стрелка уровня топлива падает в нулевое положение.
- Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
- Индикатор резерва топлива не тухнет.
- Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
- При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).
Установка светодиодных ламп Смотреть 19, 20, 21 контакт гребёнки.
1)проверить питание снаружи.
2)проверить прохождение питания внутри по дорожкам с лупой, искать микротрещины и разрывы.
