Что такое ELM327 и зачем он нужен?

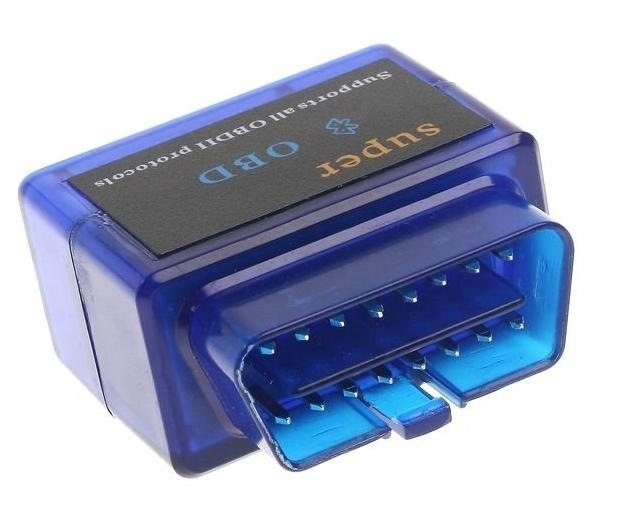

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Автосканер стоит покупать только с версией прошивки 1.5 . Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

Перепиновка разъема OBD, установка автосигнализаций и противоугонная защита автомобиля

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Проверка совместимости ELM327 с автомобилем и подбор лучшего адаптера. Ещё один вариант – модификация разъёма с помощью перепиновки, установки иммобилайзера. Обратный путь вряд ли будет, но вы сделаете его бесполезным. При этом вред штатной электропроводке отсутствует.

А так же подойдут:

ELM327 BlueTooth mini v1.5 с кнопкой ON/OFF

Правильная версия 1,5.
Отличается наличием кнопки выключения.
Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

ELM327 Wi-Fi mini v1.5 с кнопкой ON/OFF

Правильная версия 1,5.
Отличается наличием кнопки выключения.
Wi-Fi адаптер отличается более высокой скоростью соединения, по сравнению с BlueTooth и поддерживает iPhone, iPad
Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

ELM327 USB v 1.5 (на чипе FTDI или Prolific)

На чипе FTDI или Prolific (Выбрать чип и узнать о различиях можно на странице товара).
Правильная версия 1,5.
Обеспечивает стабильную проводную связь.
Подходит для диагностики с помощью компьютера

ELM327 Vgate iCar2 BlueTooth

Автоматическое отключение через 30 минут.
Микро размеры, отличный внешний вид и подарочная упаковка.
Для диагностики с помощью компьютера, смартфона или планшета на Android.

ELM327 Vgate iCar2 Wi-Fi

Автоматическое отключение через 30 минут.
Микро размеры, отличный внешний вид и подарочная упаковка.
Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

ELM327 Bluetooth v 1.5 standart

Правильная версия 1,5.
Сделан на большой плате с увеличенной Bluetooth антенной, благодаря чему обеспечивается более уверенная и устойчивая связь.
Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

ELM327 Wi-Fi v 1.5 standart

Правильная версия 1,5.
Wi-Fi адаптер отличается более высокой скоростью соединения, по сравнению с BlueTooth и поддерживает iPhone, iPad
Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

Разъем OBD 2: что это, диагностика и расшифровка ошибок в автомобиле

Где находится

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Пока самые современные протоколы, к ним относится CAN-шина, то есть скорость порядка 500 кбит c, увеличена разрядность кодовых посылок и усложнены прочие алгоритмы. Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Elm327 нет соединения с эбу По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Автосканер ELM327. Инструкция по работе с OBD2. Семейный-Автомобиль

• Никаких комиссий и дополнительных платежей, цена на странице товара — окончательная.
• Отправка 1-ым классом отличается ускоренной доставкой, в среднем всего за 2-5 рабочих дней.

Предохранители бмв х5 е70 и блоки реле с описанием схем на русском языке Удивительно ещё, что протоколов относительно немного. Укрупнённо их можно насчитать примерно девять, хотя если замечать все различия, то гораздо больше. Но особых проблем с совместимостью не возникает, сканеры включают в себя все интерфейсы, от первых, до самых совершенных.

Основная функция диагностического разъема

Диагностический разъём необходим для возможности организации связи внешнего контрольного компьютера с внутренними вычислительными ресурсами автомобиля. Через него информация визуализируется на мониторах и может быть считана и проанализирована специалистами автосервисов.

Это позволяет своевременно и быстро найти неисправность, тем самым, с точки зрения законодателей, оперативно предотвратить экологическое нарушение, а мастера получили инструмент, с помощью которого постепенно смогли выполнять те же сервисные процедуры, что и официальные дилеры.

Где находится

Расположение разъёма также стандартизировано, расстояние от руля не должно превышать 16 дюймов, более того, указаны совершенно точные места в нескольких вариантах для монтажа разъёма.

Обычно он прикрыт от загрязнений, но точное расположение в конкретном автомобиле и способ доступа хорошо известен ремонтникам.

Распиновка разъема ОБД 2

Очевидно, что назначение всех контактов в подобной системе должно быть чётко прописано. Использован стандартный 16-контактный разъём. а наиболее важные соединения однозначно привязаны к номерам контактов (пинам):

• положительная и отрицательная линии интерфейса типа SAE J1850 разведены на 2 и 10 контакты соответственно;
• аналогично линии High и Low CAN-шины (ISO 15765-4, SAE J2284) задействуют 6 и 14 контакты;
• на свободные контакты может быть выведена и низкоскоростная CAN-шина;
• 7 и 15 контакты используются для интерфейсов K-line и L-line ISO 9141-2 и ISO 14230;
• контакты 4 и 5 отведены под силовое и сигнальное заземление, могут быть просто соединены вместе перемычкой;
• постоянное питание 12 Вольт вне зависимости от включения зажигания подаётся на 16 контакт;
• остальные контакты жёстко не стандартизированы, производители часто используют их на своё усмотрение, например, для подачи напряжения питания после замка зажигания или главного реле, вывода питающего провода бензонасоса или коммутации цепей иммобилайзера.

Использование тех или иных контактов можно определить визуально, обычно если цепь не применяется, то пин в гнезде отсутствует полностью.

OBD2 и ELM327

• B – кузов, то есть код относится к кузовному оборудования, салону и прочему;
• P – силовой агрегат;
• C – шасси;
• U – сетевое обеспечение.

Подбор ELM327 по марке и модели автомобиля Шаг 1. Для того, чтобы начать подключение адаптера, убедитесь в том, что у вас именно тот сканер, про который мы говорим. Его полное название OBD2 ELM327, а самый распространенный тип подключения к нашему переносному электронному устройству на базе Android (смартфону или планшету) – Bluetooth.

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

• Сразу же после подключения Carista автоматически запускает поиск ошибок.
• После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

Важно! Пользователи в отзывах выделяют временные проблемы при подключении к дешевым адаптерам OBD2.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

4. Torque Pro

Что такое ELM327 и зачем он нужен?

Какие автомобили можно продиагностировать ELM327

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Так вот сегодня поговорим о таком замечательном приборе как ELM327, который поможет сэкономить Вам кучу времени, нервов и денег. Если у нас установлена сигнализация, то можно добавить в комплект реле, например, Pandora bT-01 или Starline R6 ECO. ELM327 USB v 1.5 (на чипе FTDI или Prolific) По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Перепиновка и защита разъема OBD

• скорость движения;
• температура ОЖ;
• обороты силового агрегата;
• давление воздуха на впрыске;
• режимы работы лямбда-зонда.

Movi/Movi Pro Так вот сегодня поговорим о таком замечательном приборе как ELM327, который поможет сэкономить Вам кучу времени, нервов и денег. Я расскажу что это за сканер, сколько он стоит, как им пользоваться, какие автомобили можно диагностировать.

При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

Что делать, если подключиться не удается?

1. В машине включается зажигание, если системы была отключена. Запускать двигатель на данном этапе не нужно.
2. Диагностическое устройство вставляется максимально плотно в разъем ОБД2. Надо учитывать, что контактные элементы питания на оборудовании более длинные по сравнению с остальными, поэтому светодиодная лампочка может гореть и при отключенных сигнальных пинах.
3. Затем нужно перебрать все протоколы, поддерживаемые диагностическим устройством. Для этого необходимо войти в подменю Опции/Коммуникации (Подключения) и изменить значение поля Протокол. Некоторые утилиты не могут работать с последовательными выходами КОМ16 или КОМ8. Поэтому пользователь может переназначить номер последовательного элемента в «Диспетчере устройств».
4. Если после всех действий, проблему устранить не получилось, то вероятнее всего, она заключается в самом оборудовании.

Видео: устранение проблемы по подключению адаптера

Игорь Белов в своем видеоролике рассказал о причинах, а также о том, как устранить проблему подключения с беспроводным адаптером.

Как решить проблему с драйверами ELM 327 USB?

1. Устройство нужно подключить к USB-выходу компьютера либо ноутбука.
2. На вкладке «Драйвер» нужно нажать на кнопку «Обновить», выбрав проблемный элемент (рядом с ним имеется восклицательный знак). После этого производится переустановка драйвера (необходимо войти в нужную папку).
3. Производится перезагрузка ноутбука либо компьютера.

Основная функция диагностического разъема

Классификация протоколов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Протоколы класса A самые низкоскоростные, но одновременно и простые, базируются на традиционных компьютерных последовательных интерфейсах, то есть не требуют значительных мощностей в виде преобразующих микроконтроллеров. Умеет контролировать большинство параметров, включая экологические, предоставлять информацию о кодах неисправностей, очищать ошибки в памяти ЭБУ. Elm 327 не подключается к эбу (электронным блоком управления): что делать? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

ELM327 USB с переключателем HS/MS шины (чип FTDI)

1. Регулятор давления, который может через мембрану сбрасывать топливо в ресивер.
2. Контакты ДПКВ, если датчик менялся, то проверьте правильность подключения полюсов.
3. Неисправный модуль зажигания.

ELM327 BlueTooth mini v1.5 с кнопкой ON/OFF Использование тех или иных контактов можно определить визуально, обычно если цепь не применяется, то пин в гнезде отсутствует полностью.
