H Бортовой компьютер для авто на Arduino своими руками в черновиках Из песочницы

UPD 27.12.2017: Решил дополнить статью что проект был доработан другим пользователем, улучшен скетч в плане автоматической задержки, восстановления связи в случае разрыва соединения и много других нюансов… спасибо. Oleg его почта для вопросов: 2003shef@gmail.com

1.вся проводка и соединение всех модулей и узлов сохранены из первоначального проекта.(кроме подключения блутуз модуля, он теперь на серийном порте «1»)

2.программа жестко заточена под ардуино МЕГА 2560. на серийном порте «0» присутствует Дебаг при условии раскоментирования дефайна.

3.убран параметр задержки между опросами, задержка полностью интелектуальна и динамична, новый запрос не отправится пока не будет получен ответ на предыдущий с учетом таймаута.

4.добавлена функция восстановления связи в случае разрыва соединения (параметром потери связи служит отсутствие оборотов двигателя).

5.для работы требуется библиотека OBD.h вложенная в архив с проектом, этот экземпляр имеет несколько изменений от оригинала который можно скачать из интернета, и без неё скорее всего проект не будет работать или будет нестабилен.
папку нужно скопировать в папку » \Documents\Arduino\libraries»

Android приложение со всеми нюансами в Google Play: OliviaDrive

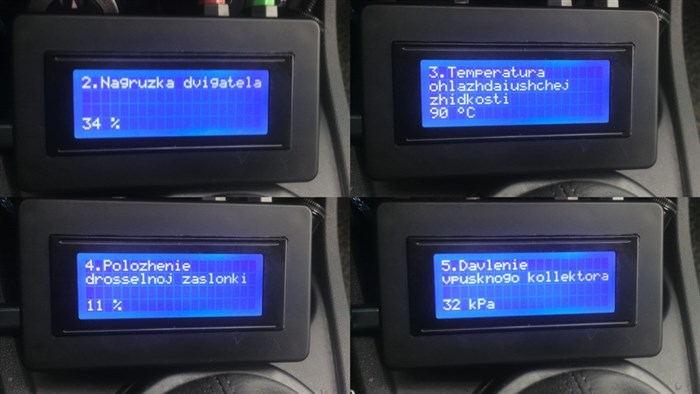

Мы сможем сделать бортовой компьютер, умеющий считать расход топлива, показывать температуру охлаждающей жидкости, скорость авто, расстояние поездки, потраченный бензин за поездку, обороты двигателя, давление во впускном коллекторе, температуру впускного коллектора, УОЗ, коррекции топлива, вольтаж датчиков кислорода, нагрузку двигателя и многое другое.
