Ваз 2110 загорелась лампа аккумулятора
Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).
В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.
Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).
Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.
Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.
Далее напряжение «+12В» проходит через диод , встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.
Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.
Панель приборов ваз 2110 описание — Авто-ремонт
- контрольную лампочку на двенадцать Вольт,
- две отвертки (с плоским и крестообразным жалом),
- мультиметр,
- пассатижи,
- ножик,
- для зачистки контактов используйте наждачную бумагу.
Коды ошибок ВАЗ 2110 и ВАЗ 2112 с расшифровкой И все! Не предусмотрена была даже лампа, что указывает на переключение осветительных приборов (ближний-дальний свет, аварийный сигнал, поворотник).
Электрооборудование и коды ошибок ВАЗ 2110 2111 2112
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов — очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) — защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2>. Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ- 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок».
Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.
Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.
На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110 (см. «Система управления двигателями 2111 и 2112»). Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.
| Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера) К1 — КЗ — реле (см. выше). |
Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода.
На автомобилях устанавливается свинцовая стартерная аккумуляторная батарея 6СТ-55А или ее импортные аналоги. Корпус батареи выполнен из полупрозрачной пластмассы с отметками максимально и минимально допустимого в эксплуатации уровня электролита. Батарея — малообслуживаемая, т. е.
снабжена устройством для сбора испаряющейся воды, однако при длительной эксплуатации, особенно в жарком климате, уровень электролита может понижаться. Если не было случаев выплескивания электролита, доливать следует только дистиллированную воду.
При работе с аккумуляторной батареей строго соблюдайте правила техники безопасности (см. «Техника безопасности»).
Коды ошибок ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
| Код | Неисправность |
| 12 | Исправность диагностической цепи контрольной лампы |
| 14 | Высокий уровень сигнала датчика температуры охлаждающей жидкости |
| 15 | Низкий уровень сигнала датчика температуры охлаждающей жидкости |
| 16 | Повышенное напряжение бортовой сети |
| 17 | Пониженное напряжение бортовой сети |
| 19 | Неверный сигнал датчика положения коленчатого вала |
| 21 | Завышенное напряжение сигнала датчика положения дроссельной заслонки |
| 22 | Недостаточное напряжение сигнала датчика положения дроссельной заслонки |
| 24 | Отсутствует сигнал от датчика скорости автомобиля |
| 27 | Высокий уровень сигнала СО-потенциометра |
| 28 | Низкий уровень сигнала СО-потенциометра |
| 33 | Неверный сигнал датчика массового расхода воздуха (высокая частота сигнала на выходе датчика) |
| 34 | Неверный сигнал датчика массового расхода воздуха (низкая частота сигнала на выходе датчика) |
| 35 | Отклонение оборотов холостого хода |
| 43 | Неверный сигнал датчика детонации |
| 51 | Ошибка программируемого постоянного запоминающего устройства (ППЗУ) |
| 52 | Ошибка контроллера (ошибка ОЗУ) |
| 53 | Ошибка электрически программируемого запоминающего устройства (ЭПЗУ) |
| 80 | Ошибка связи с иммобилизатором |
Горит лампа аккумулятора ваз 2110 инжектор причины
Похожие материалы

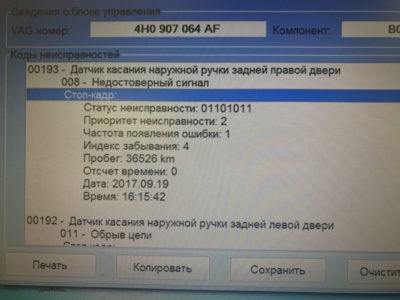

Коды ошибок ваз 2110 8 клапанов — Авто-ремонт
- если высветится 1, это указывает, что есть проблемы с микропроцессором или ОЗУ дает сбой;
- 4 —высокое напряжение в сети, более 16 V;
- если 8, то низкое.
3 причины почему не работает приборная панель ВАЗ VDO. Как устранить глюк приборки ВАЗа Цепи, защищаемые плавкими предохранителями.

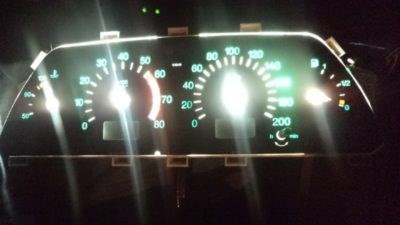

Описание приборной панели ваз 2110
Панель приборов ваз 2110 выпускалась в более чем 10 вариациях. Отличались между собой они не значительно, по большей части только формой (старый и новый образец).
Связано это с тем, что в новой вариации приборной панели ваз 2110 использовались электронные системы управления, так как электрика авто дополнительно комплектовалась бортовым компьютером.
Именно он отвечал за вывод информации на электронные табло панели (спидометр, аварийные сигналы, по типу Check Engine и некоторые другие).
Информация с приборной панели в ВАЗ 2110
Классическая панель приборов ваз 2110 обладала трапециевидной формой и показывала только скорость движения (с допустимым отклонением в 5 км/ч), обороты двигателя, температуру охлаждающей жидкости, остаток топлива в бензобаке.
И все! Не предусмотрена была даже лампа, что указывает на переключение осветительных приборов (ближний-дальний свет, аварийный сигнал, поворотник).
Все сигнальные «индикаторы» были попросту вынесены за пределы панели или же делались непосредственно в тумблере переключения.
Кстати, компания VDO, которая занималась сборкой панели приборов ваз 2110 нового поколения, за основу взяла этот же дизайн, однако добавила цифровой спидометр (информация выводилась на дисплей из жидких кристаллов), индикаторы, что указывают на включение габаритных огней, освещения, поворотов и так далее. Невзирая на то, что визуально они схожи, строение — абсолютно разное.
А на панели приборов ваз 2110, что выходили в свет начиная с 2007 года, были добавлены дополнительные индикаторы.
При этом панель управления приобрела изогнутую форму (выпускалась теми же компаниями, что и для оригинальной «десятки» — VDO, АП, Счетмаш), а позже их устанавливали и в «Калину», «Priorа», одиннадцатую.
Там же были добавлены кнопки, указывающие на наличие неисправностей в работе двигателя, системы охлаждения и ходовой (если бортовой компьютер поддерживал эту функцию, так как и их было — 3 раздельные вариации). Описание ламп индикаторов:
- индикатор малого количества топлива в бензобаке (как правило, загорается при 9 — 9,6 л);
- индикатор габаритных огней;
- ближнийдальний свет (2 индикатора расположены рядом);
- заряд автомобильной батареи;
- ручной тормоз;
- давление масла;
- Check Engine;
- резервный индикатор (как правило, указывает на срабатывание подушки безопасности, если она предусмотрена автомобилем).
И, кстати, владельцу авто еще предоставлялась возможность выполнить перекалибровку панели приборов, правильно провернув ключ зажигания (указывается в технической документации). Это лишь подтверждает, что в ваз 2110 панель приборов связана с бортовым компьютером.

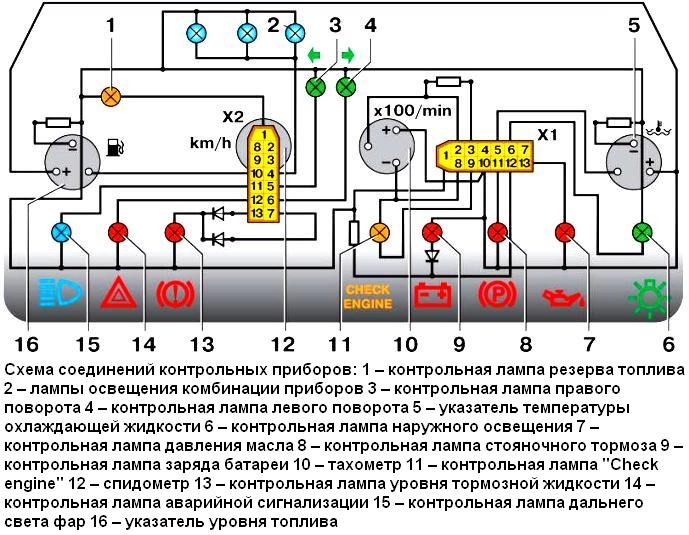

Проверка контрольных приборов и их датчиков
- Сначала обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите минусовой провод от аккумулятора.
- Далее, демонтируется панель приборов, для этого выкручиваются все необходимые болты.
- Следующим этапом будет снятие креплений панели управления к накладке. Сделав это, можно извлечь из гнезда сам контрольный щиток. После эти действий можно демонтировать стеклянную маску.
- Затем отключаются все колодки, которые подводят к щитку.
- Теперь устанавливается новая накладка на панель приборов ВАЗ 2110. Если нужно, вместо обычных лампочек установите светодиоды. Дальнейшая сборка производится в обратном порядке.
Разборка приборной панели VDO
Также ошибка 14 ВАЗ 2110 или другое двузначное число будет говорить о наличии двух проблем. Обычно при подобной картине шифры суммируются. К примеру, ошибка 10 ВАЗ 2110 может показывать на проблемы в цепях №4 и 6.
Недостатки БК инжектора
Если же БК устанавливается на ВАЗ 2110 отдельно, то его можно легко настроить под себя. При условии правильного подключения, устройство не будет доставлять проблем. Если все же имеются сложности, например, загорелась лампочка Check, а показывает диагностика, что такой код ошибки не существует.
Это значит, что могут отойти контакты бортового компьютера или произойти сбой в электронной системе. Необходимо перезагрузить БК или отключить его на несколько минут. Далее осуществляем повторное подключение и настраиваем устройство согласно инструкции по эксплуатации.
- некоторый модели бортовиков не позволяют считывать ошибки;
- неправильное подключение компьютера на ваз 2110 может вызвать ошибки в системе зажигания;
- показывает неправильные значения расхода топлива из-за неисправности датчика массового расхода воздуха.
Информация с приборной панели в ВАЗ 2110
- времени суток или настроить будильник;
- текущем и среднем расходе топлива, а также запасе хода;
- средней скорости и режиме езды;
- температуре двигателя или забортного воздуха;
- диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.
Профилактика поломок электроприборов То есть, все центральные элементы и органы управления хорошо защищались от сильных встряхиваний.
Данные для проверки датчика указателя температуры охлаждающей жидкости
Данные для проверки указателя температуры охлаждающей жидкости
Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и соедините его с «массой». Если стрелка отклонится, неисправен датчик.
Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с «массой» левый вывод указателя температуры, соединенный со штекером 5 белой колодки комбинации приборов.
Отклонение стрелки укажет на неисправность цепи «датчик-указатель».
Если стрелка не отклонилась, неисправен указатель или его цепь питания. Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика.
Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель.
Исправность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и соединив ее штекер 1 с «массой», а штекер 10 с «+» аккумуляторной батареи.
При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.
Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.
Датчик представляет собой реостат с резистором из нихромовой проволоки.
Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.
Данные для проверки датчика указателя уровня топлива
Данные для проверки указателя уровня топлива:
Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с «массой».
Если стрелка отклонится, неисправен датчик или цепь, соединяющая его с «массой».
Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов.
Отклонение стрелки укажет на неисправность цепи «датчик-указатель».
Если стрелка не отклонилась, неисправен указатель или его цепь питания.
Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика.
Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель.
Исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов.
Код неисправности ВАЗ Р0102 не постоянный
Код неисправности ВАЗ Р0102 определение причин появления
Поломки реле-регулятора
Устранение неисправности резистора приборной панели VDO Пошевелите разъём и жгут при подключённом диагностическом оборудовании или бортовом компьютере, и включенном зажигании. При появлении во время этого ошибки свидетельствует об изломе провода или плохом контакте в колодке.
