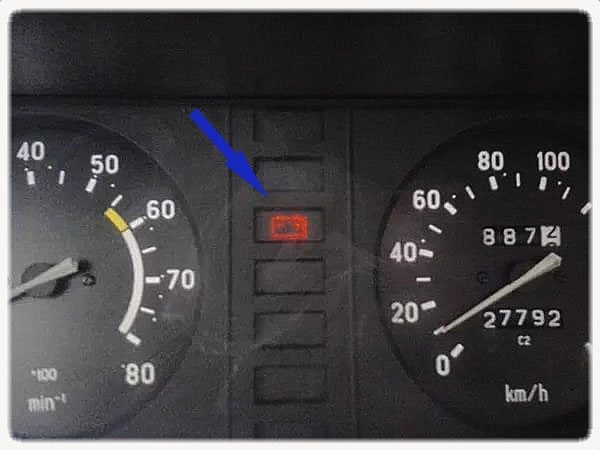

В обычный будний день, вышел к машине, и столкнулся с одной проблемой: на ВАЗ 2107 не горит лампа зарядки аккумулятора. Перестает гореть при включении зажигания, зарядка пропала, а стрелка показывает только уровень. Кто может сказать, что это такое, и как устранить неисправность?

Привет! В момент работы мотора подсевший аккумулятор питается постоянным напряжением от бортовой сети посредством генератора. Напряжение составляет 13-14,2 В. Как известно, коленчатый вал совершает обороты с различной частотой во время работы двигателя.

Чтобы поддерживать постоянное напряжение в цепь возбуждения включен специальный регулятор напряжения. Именно цепь возбуждения не позволяет генератору подавать аккумулятору нужное напряжение.

Подсветка приборной панели ВАЗ 2107: какие лампы нужны и как заменить

• Ослабление приводного ремня;
• Перегорание предохранителя;
• Нарушение контакта в разъемных колодках;
• Выход из строя реле-регулятора;
• Нарушение в диодном мосте;
• Отсутствие питающего тока;
• Обрыв цепи подвода тока;
• Отсутствие питающего тока;
• Изношенность щеток генератора;
• Отсутствие массы на отрицательном проводе.

Подсветка панели приборов ВАЗ 2107: устройство и ремонт Если есть желание сделать подсветку ПП интереснее, то можно немного поэкспериментировать. Предлагаю один из вариантов подсветки на ВАЗ 2107, на мой взгляд, наиболее эффектный. Для реализации идеи понадобятся:

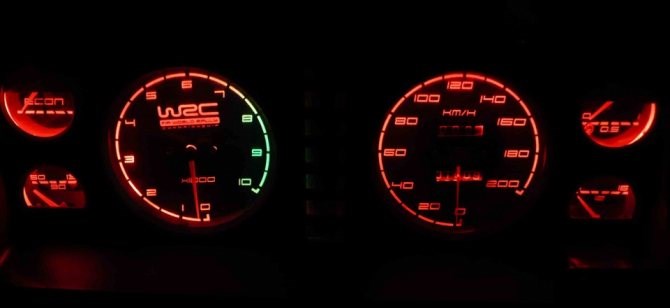

Пересвет приборки ВАЗ 2107 своими руками

Самым эффективным и простым способом является замена стоковых лампочек на диодные аналоги. Водитель может подобрать цвет диодов на свое усмотрение. Процедура переделки обычно выглядит так.

• Изначально нужно купить необходимые лампочки.
• Приборка разбирается, и старые осветители вынимаются из посадочных мест вместе с патронами.
• Теперь нужно заменить старые лампы на новые.
• Сборка конструкции выполняется в обратной последовательности.

Схема подсветки приборки 2107

1. Уровень топлива.
2. Подсветка приборки.
3. Измеритель скорости.
4. Лампочка подсоса.
5. Указатели поворотов.
6. Заряд аккумуляторной батареи.
7. Штатный тахометр.
8. Экономайзер (при наличии).
9. Индикатор температуры ОЖ.
10. Контролька давления масла в силовом агрегате.
11. Лампочка ручника.
12. Включение дальнего света фар головной оптики.
13. Индикатор наружного освещения.

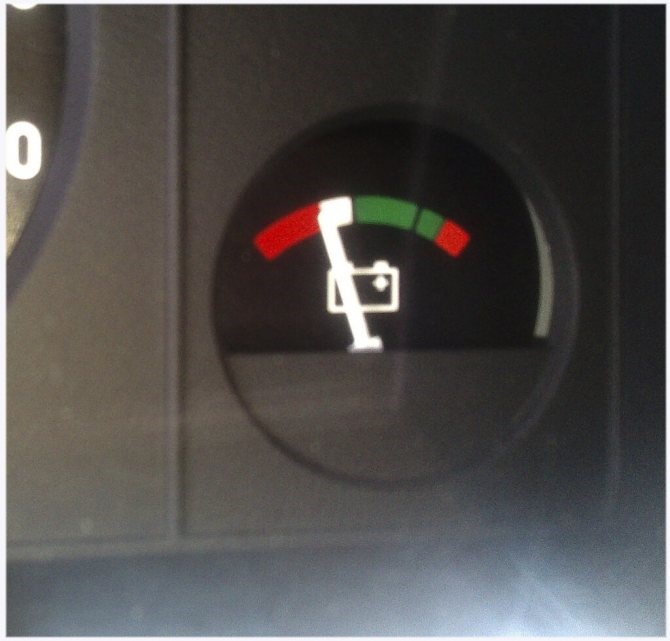

14. Штатный вольтметр (при наличии).

Если требуется описание подключения индикаторов в виде схемы, форму можно увидеть ниже.

Замена лампочек на светодиодные

Чтобы поставить светодиоды — выполните последовательность действий.

• Разобрать приборку и вынуть из нее стандартные лампочки.
• Далее на их место нужно установить диодные осветители и собрать конструкцию в обратном порядке.

Светодиодная лента в панель

Отдельно стоит метод пересвета, когда водитель использует диодную ленту. Здесь принцип действий аналогичен установке простых элементов, но со своими нюансами.

Суть процедуры в том, чтобы выставить ленту в спайку между основными осветителями (диодами). Делается это так.

• Далее нужно подготовить место крепления лент. Это можно сделать, просверлив плату панели изнутри.
• После этого, лампочки протягиваются в заранее просверленные отверстия и закрепляются там.
• Теперь следует найти на дорожках осветителей плюс и минус, куда и будет подпаиваться отрезок ленты, через счалку.
• Для удачной пайки нужно зачистить дорожки и обработать их припоем.

Не горит подсветка панели приборов ваз-2107 (инжектор, карбюратор): причины, ремонт

• Предохранитель. Плавкая вставка нередко отказывает или перегорает по причине попадания влаги или конденсата.
• Контактные группы и колодки проводов. Здесь нередко обламываются клеммы и окисляются колодки.
• Повреждение самой приборной панели. При скачках напряжения могут повредиться чувствительные дорожки, что спровоцирует отказ освещения.

Пересвет приборной панели ВАЗ 2107: не горит подсветка — причины На схеме реле ближнего света обозначено R3, а дальнего – R2

Приборка 2107 — инжектор и карбюратор: отличие

Единственная разница заключается в выводах тахометра. Также различие в лампочке «проверьте двигатель», на карбюратора вместо нее монтируется указатель критического давления масла в картере.

Если на семерке перестала активироваться приборка — проверьте узлы.

1. Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.
2. Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

ВАЗ 2107: не работает датчик температуры на щитке

Элемент выходит из строя только в двух случаях.

Щиток приборов ВАЗ 2107 инжектор и карбюратор: описание, почему не работает

• Предпоследняя лампочка – указатель критического давления масла в картере двигателя. Если горит постоянно – требуется долить жидкость до необходимого уровня или проверить функционирование насоса.

Почему не горит лампочка аккумулятор ваз 2107 Места пайки можно обработать специальным лаком для надежности.

Замена контрольных ламп и лампочек подсветки

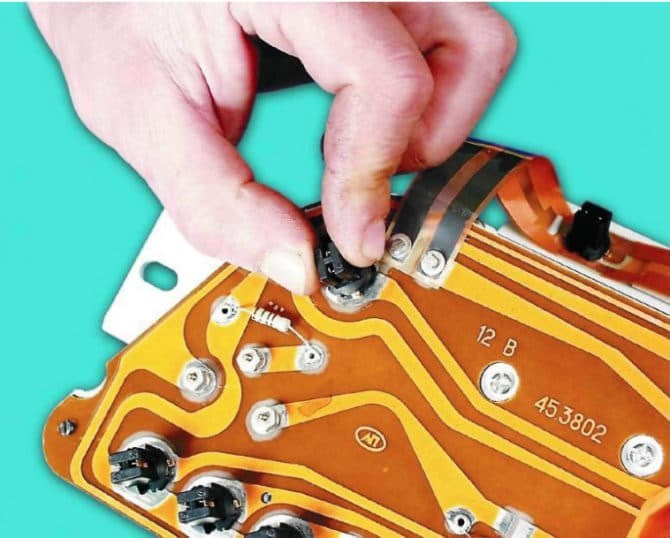

Лампу вместе с патроном легко вынимаем прямо с задней стороны панели приборов ВАЗ 2107 (на фото ПП другой модели ВАЗ)

Если были куплены лампы с патронами, то достаточно просто установить новую взамен сгоревшей и зафиксировать ее поворотом по часовой стрелке. Если лампочка куплена без патрона, то нужно, предварительно вынув из патрона сгоревшую, установить на ее место новую. Снимается лампа с помощью легкого нажатия на нее и поворота против часовой стрелки.

Чтобы вынуть лампочку из патрона, ее нужно прижать и провернуть на 90 градусов

После этого устанавливаем готовый комплект лампочка-патрон на свое место. Осталось поставить ПП на место, не забыв подключить 3 разъема питания, 3 провода переключателя печки, привод спидометра и шланг разряжения.

Не горит подсветка салона ваз 2107

1. Уровень топлива.
2. Подсветка приборов.
3. Указатели поворотов включены.
4. Неисправность контроллера управления двигателем.
5. Наружное освещение включено.
6. Аварийное давление масла.
7. Стояночный (ручной) тормоз включен.
8. Включены фары дальнего света.
9. Контрольная лампа заряда аккумуляторной батареи.

Снятие панели приборов и подготовка к замене Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
• обрыв сопротивления в панели, который обычно вызывается перегревом;
• плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Замена контрольных ламп и лампочек подсветки

• В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.

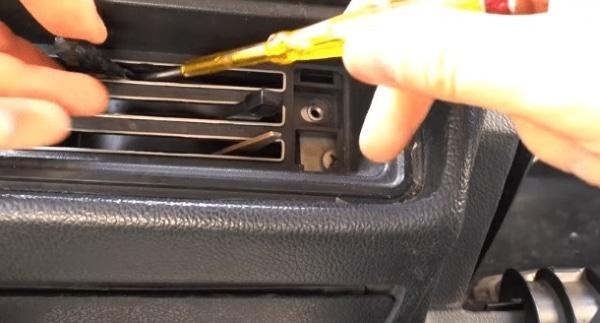

• Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
• Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
• Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
• Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Какие лампы нужны и как заменить Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Тюнинг приборной панели и торпедо Ваз 2107

Тюнинг приборной панели ВАЗ 2107 автовладельцы зачастую делают своими руками. Приборная панель и торпеда ВАЗ 2107 — первое, что бросается в глаза при посадке в салон. Именно они определяют визуальное восприятие автомобиля.

Разнообразные способы доработки и улучшения эксплуатационных и эстетических качеств торпедо и приборной панели используются как по отдельности, так и комбинированно. Обычно производятся такие доработки стандартных элементов:

Лампа продолжает гореть или слегка тускнеет

1. Уровень топлива.
2. Подсветка приборов.
3. Указатели поворотов включены.
4. Неисправность контроллера управления двигателем.
5. Наружное освещение включено.
6. Аварийное давление масла.
7. Стояночный (ручной) тормоз включен.
8. Включены фары дальнего света.
9. Контрольная лампа заряда аккумуляторной батареи.

Какие нужны лампы Подобные элементы обычно светят тускло, выдавая рассеянный и блеклый свет.

Отказали все приборы и датчики на панели приборов

После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.

При включении зажигания не загоралась ни лампочка аварийного давления масла, ни зарядка аккумулятора, а также не работал датчик уровня бензина.

Сначала думал, что просто отошла клемма аккумулятора, но потом проверил — все оказалось в норме. На всякий случай решил покрутить стартер, и как оказалось — все работало, он крутил и машина нормально завелась.

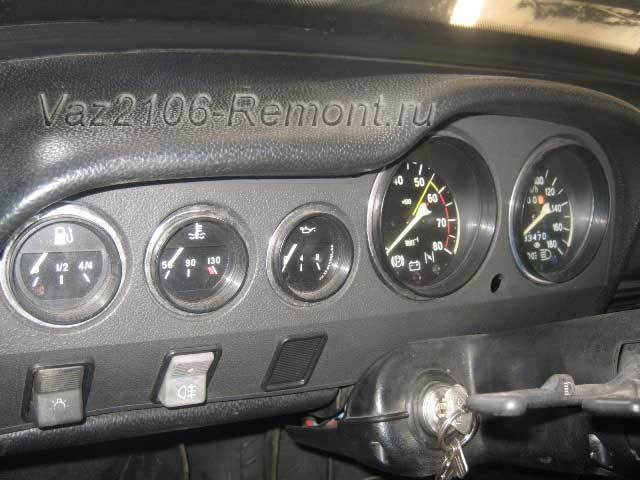

Но даже после этого ни один из приборов и датчики не работали, кстати, тахометр также стоял на месте и стрелка не сдвинулась с места. Вот такая картина была при включенном зажигании и даже заведенном двигателе, все приборы намертво замерли:

Решил проверить все предохранители, так как иной причины происходящему просто не видел. Так как расположения предохранителей в монтажном блоке ВАЗ 2106 для меня было не знакомо, решил все проверять методом тыка. Поочередно вынимал предохранители из блока и осматривал.

Было уже довольно темно, и не первый взгляд все жилки на каждом предохранителе были целыми. На утро заново все проверил и увидел, что на одном сбоку, еле заметно, жила перегорела. Вот на фото ниже показан тот предохранитель, который отвечает за работоспособность датчиков и приборов ВАЗ 2106.

После того, как я его заменил исправным, все датчики и стрелки заработали и все стало на свои места.

Стрелочные показатели

• . Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.
• . Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.

Снятие панели приборов и подготовка к замене Причиной данного безобразия служит плохой контакт клемм с приборной платой из-за того, что они соединяются не через пропайку припоем, как на всех машинах, а через медные заклепки.
