Датчик детонации ВАЗ 2114: признаки неисправности и его замена

Работа механизма основана на принципе пьезоэлемента. Это значит, что если в цилиндре двигателя произойдет вибрация различного характера, с помощью электронных импульсов будет передан сигнал ЭБУ. В свою очередь конечный элемент в этой цепочке внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет обезопасить узлы и детали от механических повреждений. На «четырнадцатой» в большинстве случаев встречаются широкополосные механизмы, но нередко производитель устанавливал и резонансный тип устройства чаще всего на самых первых экземплярах ВАЗ-2114

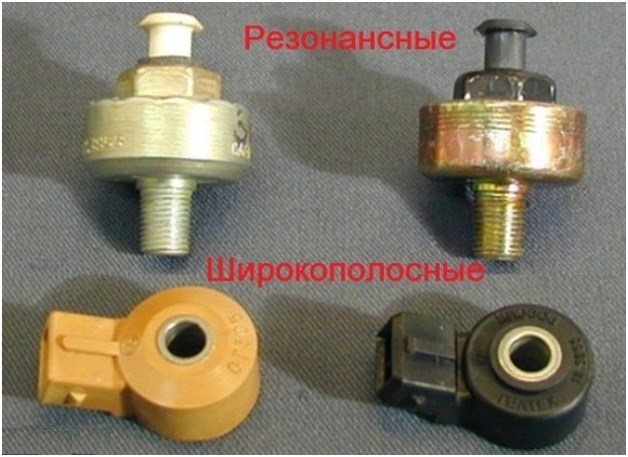

Принципиальное отличие устройства резонансного типа заключается в том, что оно способно улавливать только шум детонационной частоты.

Широкополосный механизм выигрывает у своего аналога тем, что обладает более широким спектром возможностей. Такой датчик способен улавливать шумы различных частот, что, несомненно, придает системе автомобиля дополнительной устойчивости.

Устройства работают по различным принципам, поэтому, в случае поломки резонансного датчика его невозможно заменить широкополосным. Аналогичная ситуация и в обратном случае. Если возникла острая необходимость в замене и изменении принципа работы механизма, то придется приобретать новый блок управления.

Высокий уровень сигнала датчика детонации ваз 2114 — Автомобильный портал AutoMotoGid

9 Ответ от iliaBkmz 2014-07-04 07:31:20

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Слегка постукивая стержнем из мягкого металла по резьбовой части датчика, измеряем импульс напряжения. Если диагностика определила неисправность датчика детонации, необходимо собственноручно все же убедиться в том, что устройство некорректно функционирует. Неисправен датчик детонации: признаки неисправности, диагностика, ремонт По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Датчик детонации ВАЗ 2114: где находится, замена

• частое перегревание мотора;
• при резком нажатии на педаль газа отчетливо слышен детонационный стук;
• бортовой компьютер выдает ошибку, расшифровка которой говорит о неисправности датчика.

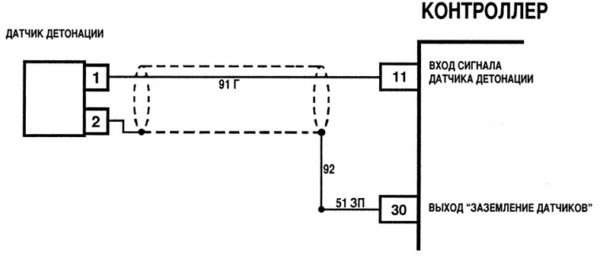

Провода датчика детонации ваз 2114 4) Загорелся чек эйндж при разгоне автомобиля

Как механик диагностирует ошибку P0328?

При диагностировании данного кода ошибки механик выполнит следующее:

• Подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок
• Очистит коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0328 снова
• Выяснит, не издает ли двигатель сильный шум во время работы
• Осмотрит датчик детонации на наличие повреждений
• Проверит систему охлаждения, а также двигатель на наличие повреждений
• Проверит октановое число топлива, а также топливную систему
• Проверит напряжение датчика детонации
• Проверит температуру охлаждающей жидкости двигателя и давление топлива
• Проверит ECM в соответствии с процедурой, установленной производителем

Датчик детонации ВАЗ 2114, назначение, неисправности, проверка

• Загорание индикатора Check Engine на приборной панели автомобиля
• Падение мощности и неустойчивая работа двигателя
• Наличие свистящего шума во время работы двигателя на более высоких оборотах, а также перегрев двигателя

Регулятор детонации и датчик фаз ВАЗ 2114 8 клапанов и 2115: признаки неисправности, как проверить | По каким признакам можно определить неисправность контроллера:

Методы проверки датчика детонации

Если появились признаки неисправности ДД, то следует проверить наличие ошибок. О проблемах с датчиком детонации говорят:

• код 0326, обозначающий слишком высокий уровень сигнала;
• код 0327, говорящий о низком уровне сигнала, например, из-за того, что момент затяжки несоответствует номинальному;
• код 0325, в цепи присутствует обрыв

Проверить ДД можно замерив сопративление.

Проверить ДД можно мультиметром. Для этого следует проконтролировать наличие напряжения на выходах датчика при постукивании по нему металлическим стержнем.

Назначение датчика детонации

4 Ответ от iliaBkmz 2014-07-02 07:57:48 Чаще всего причиной возникновения детонационных стуков является некачественный бензин.Возникает детонация также при перегреве двигателя, и при неисправном ДД она хорошо слышна.

ПРОВЕРКА И ЗАМЕНА

Даже если сканер показал неисправность ДД, неплохо убедиться в неработоспособности детали.

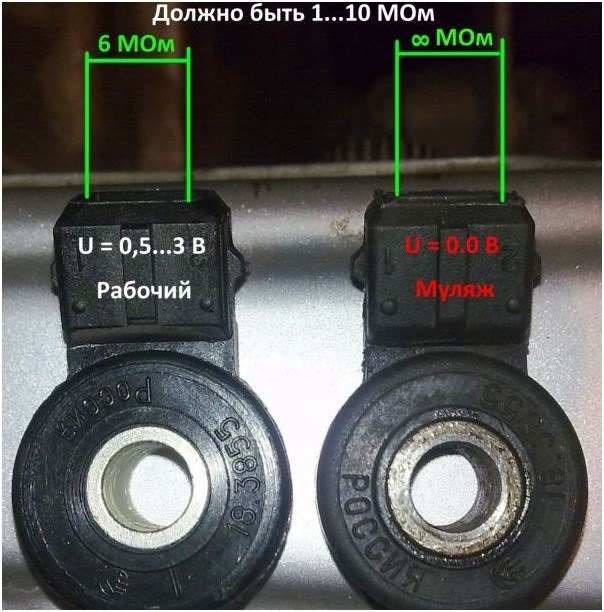

Проверка датчика детонации производится с помощью омметра замером сопротивления или цифровым вольтметром – замером напряжения между контактами. Сопротивление у исправного ДД на моделях авто ВАЗ практически бесконечное, а вот если оно небольшое или отсутствует вовсе, датчик подлежит замене.

1. Выставляют предел измерения на вольтметре 200 милливольт;
2. К контактам датчика подсоединяют щупы прибора;
3. По корпусу ДД аккуратно стучат любым средней тяжести предметом (отверткой, пассатижами);
4. Смотрят в этот момент на показания вольтметра.

В момент удара напряжение на приборе увеличивается да 20-40 мВ в зависимости от силы удара. Чем сильнее удар, тем больше напряжение.

ЗАМЕНА

Замена датчика детонации на ВАЗ 2114 производится очень просто. Если ДД широкополосный, то нужен будет комбинированный ключ на 13, для одноконтактного датчика потребуется ключ на 22. Делаем следующим образом:

1. Глушим мотор;
2. Открываем капот;
3. Разъединяем штекер разъема на проводах, идущих к ДД;
4. Откручиваем гайку на 13 со шпильки (в 2-х контактном варианте) или сам пьезодатчик ключом на 22 (резонансный ДД);
5. Ставим новую деталь на место, соединяем штекер.

Вот и все, очень просто. Еще нужно учесть момент затяжки – усилие небольшое, порядка 2 кгс/м². При большем усилии есть риск сорвать резьбу.

Основные признаки неисправности

Проверяем ДД в домашних условиях

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Широкополосный механизм выигрывает у своего аналога тем, что обладает более широким спектром возможностей. При отключенном зажигании проверьте омметром соединение цепей 11 и 30а жгута с массой двигателя соответственно от контактов 1 и 2 розетки датчика до металлических деталей двигателя. 10 Ответ от kordi 2014-07-04 09:07:37 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Re: Решено: Загорелся чек и бортовой компьютер показал ошибка 0328

• Загорается контрольная лампа Check Engine в салоне автомашины;
• Автомобиль плохо разгоняется, чувствуется недостаток мощности;
• При резком нажатии на педаль акселератора (газа) возникает детонационный стук («стучат пальцы»);
• Двигатель перегревается, так как из-за неправильного показания пьезодатчика ЭБУ выставляет некорректный угол опережения зажигания.

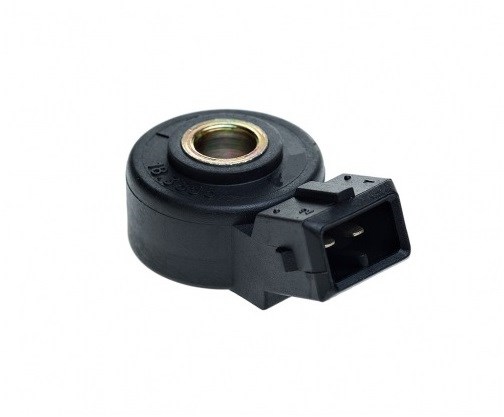

УСТРОЙСТВО И ПРЕДНАЗНАЧЕНИЕ Широкополосный механизм выигрывает у своего аналога тем, что обладает более широким спектром возможностей. Такой датчик способен улавливать шумы различных частот, что, несомненно, придает системе автомобиля дополнительной устойчивости.

Замена датчика детонации своими руками

Хотя ДД крайне редко выходят из строя и имеют ресурс, который зачастую больше ресурса ДВС, в определенных ситуациях датчик может начать сбоить или полностью сломаться. Например, после ДТП или в случае попадания воды.

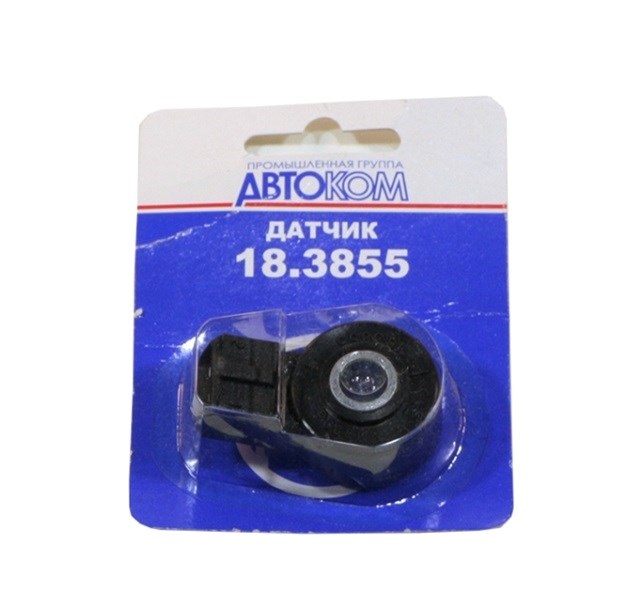

Подобрав подходящий датчик для замены (важно, чтобы элемент подходил по разъему и другим параметрам), остается только снять старый элемент с автомобиля (если ранее не снимался для проверки) и установить новый.

Рекомендуем также прочитать статью о том, почему на холодном двигателе плавают обороты. Из этой статьи вы узнаете о возможных причинах, по которым обороты двигателя могут плавать на «холодную».

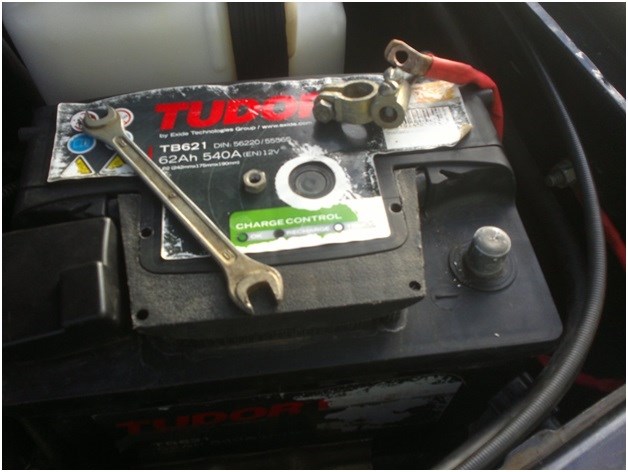

Самостоятельно замену выполняют на остывшем двигателе, отключив предварительно минусовую клемму аккумулятора. Затем следует получить доступ к датчику (деталь по размерам небольшая) и снять его. На разных авто крепеж может отличаться, однако зачастую датчик крепится болтом. Остается только подобрать нужный ключ (например, ключом на 12 открутить болт).

Перед извлечением старого устройства, отключается разъем. Последующая сборка проходит в обратном порядке. Поставив элемент, следует поверить качество его работы, а также надежность крепежа, подключение разъема и т.д.

Хотя датчик данного типа не дорогой, с учетом того, что срок службы ДД большой, вполне можно приобрести подходящий вариант б/у. Единственное, такой датчик лучше сразу проверить мультиметром непосредственно перед покупкой и установкой на машину.

Общие ошибки при диагностировании кода P0328

• В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.

Методы проверки датчика детонации 5. После устранения неисправности включите зажигание и проконтролируйте отсутствие кода неисправности «041».

Назначение датчика детонации

Упомянутый выше датчик — небольшой прибор, который держит под контролем работу силового узла и реагирует на первые признаки детонации. Кроме этого, умное устройство не только фиксирует проблему, но и определяет ее реальную причину и характер.

С помощью сигнала, полученного от датчика, ЭБУ своевременно дает команду на корректировку основных характеристик и устраняет проблему.

Часто автолюбители не представляют, где находится датчик детонации на ВАЗ 2114. Здесь все просто. Устройство смонтировано на моторном блоке между цилиндрами 2 и 3. Лучше всего видно датчик, если смотреть от радиатора.

Минус такого расположения — неудобство для доступа. С другой стороны, датчик отличается простотой конструкцией, поэтому редко ломается.

Действие устройства построено на пьезоэффекте. При появлении детонации на датчике растет напряжение, которое подается на ЭБУ. Задача «мозга» в этой ситуации скорректировать настройку зажигания путем внесения изменений в систему зажигания.

7 Ответ от iliaBkmz 2014-07-03 08:17:41

8 Ответ от owchinnikow1994 2014-07-03 23:05:18

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Его крепления к двигателю осуществляется болтом, проходящим через отверстие, которое расположено по центру. Проверка датчика детонации производится с помощью омметра замером сопротивления или цифровым вольтметром замером напряжения между контактами. Описание датчика фаз По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как работает датчик детонации и признаки неисправности

1. Низкое качество заливаемого в бак топлива. Допустим если октановое число меньше, чем должно быть, тем больше будет детонация.
2. Проблемы с наладкой угла опережения. Чтобы определить проблему, стоит проверить параметры угла зажигания (статистический и максимальный). В противном случае даже незначительная неисправность может привести к более серьезным поломкам (к примеру, появлению ошибок в детонации).
3. Повышение температуры сгорания топливовоздушной смеси по причине обеднения состава. Признаки неисправности датчика детонации ВАЗ 2114 реально выявить еще на ранней стадии по внешнему виду электродов на свече .
4. Появление любых дефектов (поломок) приводящих к противодействию в системе. В такой ситуации сгоревшие газы не могут нормально выйти из камеры сгорания, поэтому происходит детонация, а в этом нет ничего хорошего.
5. Ошибки в эксплуатации силового узла, к примеру, повышение нагрузки, появление нагара на деталях камеры сгорания, жаркий климат и так далее.

Что означает ошибка P0328 Проверить ДД можно замерив сопративление.

Описание датчика детонации

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неполадки в работе детонационного контроллера:

• значительное падение мощности, что особенно проявляется при разгоне,
• на панели приборов появился значок Check,
• при резком нажатии на педаль газа может слышаться детонация металлический стук, как говорят специалисты стучат «пальчики»,
• в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

Инструкция по диагностике и замене контроллера

Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

1. Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
2. Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
3. После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео Александр Дмитриев).

Для выполнения замены вам потребуется сделать следующее:

1. Подготовьте стандартный слесарный инструмент гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
2. Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
3. Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
4. После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

Инструкция по диагностике и замене ДД

1. Для начала обесточивается бортовая сеть, для этого отключается аккумулятор.
2. Затем, используя ключ на 10, выкручивается болт, с помощью которого фиксируется ДФ на блоке. При этом от контроллера надо отключить разъем с проводкой.
3. Контроллер демонтируется из посадочного места и меняется на новый. При замене на разъеме желательно прочистить контакты от окисления и загрязнений.
