Лампочка заряда аккумулятора отказывается гореть: почему и как это исправить

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

Видео: система зарядки аккумулятора машины

Схема генератора

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

Лампочка зарядки аккумулятора, почему загорается или вообще не горит, как исправить » АвтоНоватор

Лампочка загорается при включении фар

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Она может не гореть в принципе, скорее всего, перегорела или отсутствует контакт в патроне, возможно, сработал предохранитель, отвечающий за цепь на панели приборов в частности за лампочку. когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление. Горит лампочка зарядки аккумулятора, но зарядка есть — в чем причина? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Горит лампочка аккумулятора на панели приборов

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

Пропала зарядка на ваз 2107 инжектор причины — Авто Брянск Один из таких указателей – сигнальная лампа зарядки аккумулятора. Что же происходит, когда она загорается? Что нужно сделать, чтобы устранить неисправность? Об этом рассказывается в этой статье.

Диагностика и ремонт

Когда горит лампочка индикатора зарядки аккумулятора, необходимо провести диагностику и установить причину ее свечения. Изначально нужно убедиться идет зарядка на батарею или лампочка сигнализирует из-за какой-то другой проблемы, т.е. определить работает генератор или нет.

Есть пара простых способов проверки. Если неприятность застала в дороге, нужно обратить внимание на световые устройства (фары, подсветка панели, светильники салона), когда нет зарядки, аккумулятор садится, и яркость свечения понижается. Использовать можно ночью, когда фары включены (более заметно).

Днем можно применить «старый» действенный способ, не требующий каких-либо приборов и оборудования, который наверняка даст ответ, работает генератор или нет. Последовательность диагностики следующая:

• открыть капот;
• завести ДВС;
• включить потребители, обеспечив нагрузку на сеть (фары, обогрев заднего стекла ит.д.);
• снять минусовую клемму с АБК;
• если мотор продолжает работать, фары светятся, то генератор успешно вырабатывает электроэнергию, способную питать все системы и заряжать аккумулятор;
• если двигатель заглох после снятия минусовой клеммы, то электромеханический источник питания сломался.

Убедившись в том, что генератор не дает электроэнергию, его нужно тщательно обследовать, установить и устранить неисправности. Производить процедуру лучше в гаражных условиях и иметь минимум необходимого инструмента.

Ремень генератора

Начинать нужно с самого простого действия, т.е. проверить целостность приводного ремня и его натяжение.

Целостность ремня, если нет явных повреждений, проверяют после его снятия. Ослабив натяжное устройство (оно может быть на генераторе или отдельно установлено в виде роликов), снимаем ремень, выворачиваем его наизнанку и сгибаем. Внимательно обследуем внутреннюю часть, если есть трещины, то ремень необходимо заменить.

Токосъемные щетки

Покончив с ремнем, переходим к щеткам. На большинстве автомобилей расположение генератора на двигателе позволяет демонтировать блок щеток без его снятия. Держатель щеток и реле-регулятор изготовлены, как единое целое.

Регулятор напряжения

После диагностики щеток сразу можно провести проверку регулятору напряжения, только его нужно поставить на место. Проверка не сложная, ее можно произвести самостоятельно. Для этого необходимо иметь при себе мультиметр.

Пропала зарядка на ВАЗ 2107 инжектор: причины, способы устранения

• плохой контакт клемм со стороны генератора или АБК;
• перелом, обрыв проводника;
• нарушен изоляционный слой проводника;
• отсутствует контакт в реле-регуляторе.

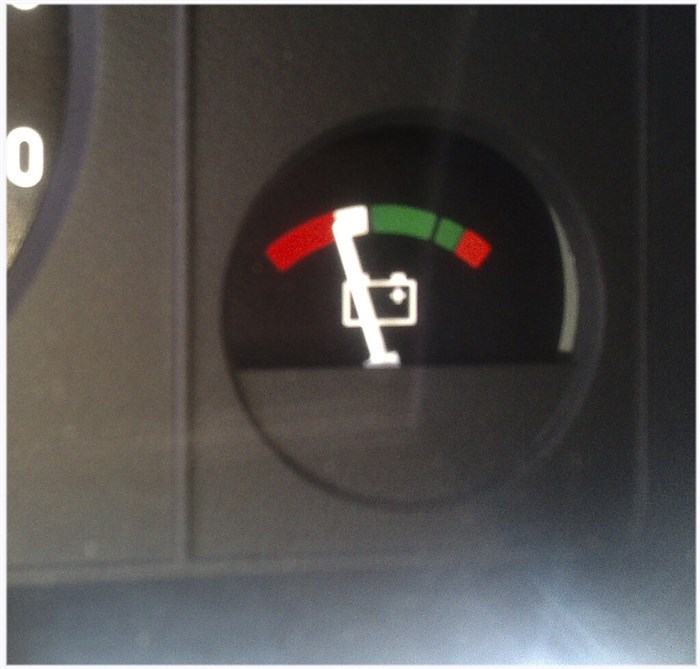

Нет зарядки на ВАЗ 2107: причины, устранение неисправностей 2) Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Нет зарядки – признаки

Ситуация, при которой генератор перестал выполнять свои основные задачи по обеспечению электрической энергией аккумуляторной батареи, может быть определена при помощи следующей симптоматики:

• батарея теряет заряд с увеличенной скоростью;
• частые сигналы от соответствующей лампы на приборной доске;
• снизился уровень производительности электроприборов в автомобиле.

Водитель, заметивший одну из этих ситуаций, или все сразу, сможет сделать вывод о неисправности бортового генератора.

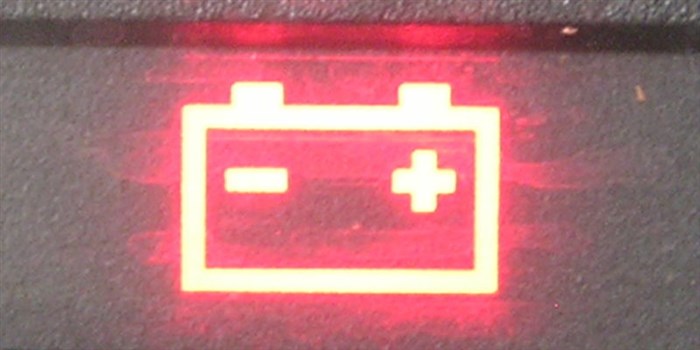

Сигнальная лампа

Обратите внимание: правильная работа узла подразумевает, что сигнальная лампа должна погаснуть сразу же после того, как двигатель буде запущен в работу. Если индикатор продолжает гореть – в цепи возникли неполадки.

Быстрая разрядка аккумулятора

Снижение производительности электрооборудования

Так как генератор работает с целями обеспечения бортовых электроприборов должным количеством энергии, его неполадки приведут к возникновению сбоев в работе различных устройств. Водитель, подозревающий наличие неисправности, должен попробовать запустить в работу какие-либо узлы, для функционирования которых нужно электричество: например, включить фары или отопительный аппарат.

Снижение производительности этих устройств – недостаточно яркий свет и слабое вращение вентилятора, станут признаками поломки генератора.

Таблица: зависимость степени разряженности от напряжения на клеммах АКБ

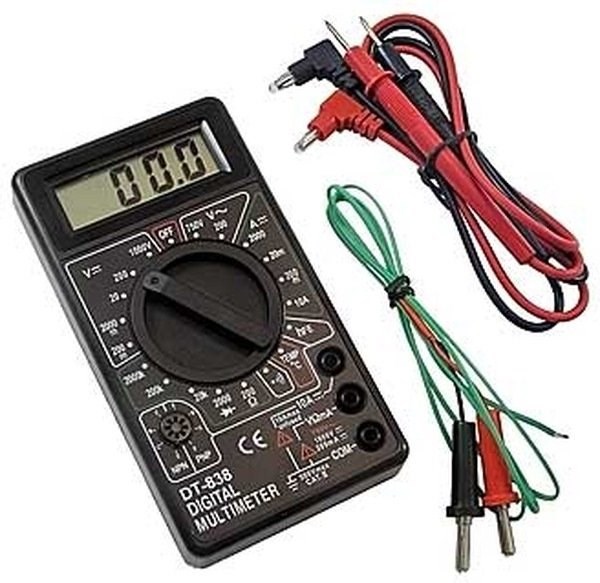

Контрольный замер мультиметром

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

если двигатель заглох после снятия минусовой клеммы, то электромеханический источник питания сломался. В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет. Как заменить реле зарядки? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Основные причины

• откройте капот, осуществите отключение проводов, идущих от установки к батарее;
• используя ключ на 17, открутите гайку в месте крепления установки к кронштейну;
• пододвиньте генератор в область цилиндров, используя отвёртку или подходящую монтировку;
• снимите ремень;
• осуществите отсоединение контактной колодки;
• открутите гайку с клеммы под аббревиатурой «30», после чего подвиньте провода в сторону;
• отвинтите гайку, при помощи которой корпус генератора закреплен на кронштейне. Уберите крепящий болт;
• Снимите генераторную установку, двигая ее в нижнюю часть автомобиля.

Какие причины могут вывести из строя реле зарядки? Когда горит лампочка индикатора зарядки аккумулятора, необходимо провести диагностику и установить причину ее свечения. Изначально нужно убедиться идет зарядка на батарею или лампочка сигнализирует из-за какой-то другой проблемы, т.е. определить работает генератор или нет.

Как заменить реле зарядки?

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
• Затем вытаскиваем вместе со щётками:
• Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Видео натяжение ремня

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Ослабление натяжения или повреждение ремня генератора Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

Основные причины

• Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.
• Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.
• Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.
• Перегорел индикатор – светодиод (лампочка) вышла из строя.
• Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.
• Другие причины – поломка узла генератора. Диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).

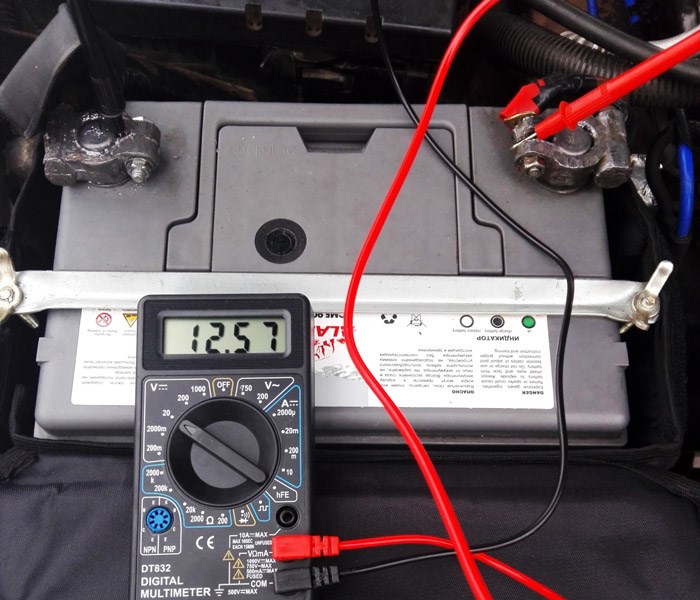

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

• без нагрузки с отключенным зажиганием и снятой клеммой «минус»;
• под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.

Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.

После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».

Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

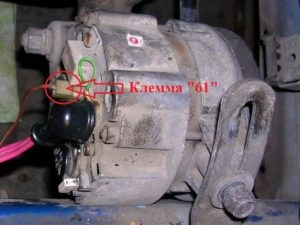

Лампа «зарядки»

Порядок действий при моргающей, не выключающейся, тухнущей лампочке заряда Для этого щуп омметра прикрепить к клемме генератора под обозначением 30, второй щуп установить на корпусе. При нормальном рабочем диодном выпрямителе показание на приборе должно стремиться к нулю.
