Отказы в цепи габаритных огней

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

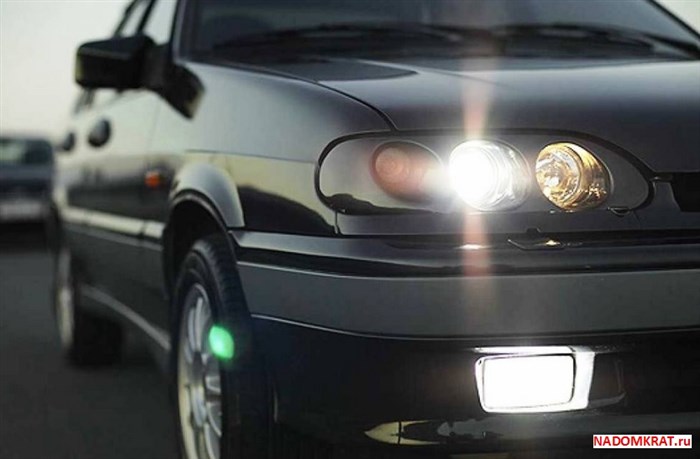

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Лампа ближнего света на ВАЗ 2114: особенности замены, доработки кнопки включения, электросхема, фото

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Тускло светят фары ваз 2114 Однако не стоит грешить исключительно на отечественных, итак всеми ругаемых, производителей: оптика рано или поздно может начать барахлить на любом автомобиле. И здесь дело уже не в надежности того или иного бренда, а, скорее, в выработке или усталости некоторых деталей.

Видео о регулировке фар на ВАЗ

• Освободить минусный провод аккумулятора.
• Не производить замену при работающем двигателе.
• Блюсти время с момента отключения лампы, так как имеет высокую степень накаливания.
• Снимайте лампу без рывков и нажатия, поскольку часто лопаются на мелкие частицы с разбросом, опасным не только для глаз.
• Не создавайте заторы, останавливаясь на проезжей части дороги или обочине в результате непредвиденного исчезновения света. Следуйте до ближайшего пункта технического обслуживания.
• Не злоупотребляйте установкой ксеноновых ламп. Таковые ослепляют водителей встречных машин, усугубляя возникновение дорожных происшествий. Кстати в некоторых странах СНГ таковые запрещены.

установка ксенона вместе с галогеновыми лампами.

Читайте

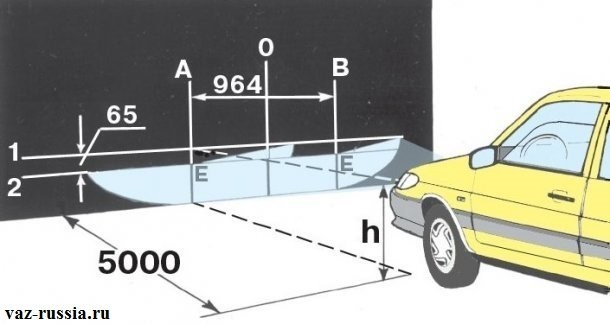

фар таким макаром, как показано на фото (На схеме имеет ввиду) чуток выше, а конкретно обратите своё внимание особо на точки «Е» которые появились средством прохождения линий («А», «В») и полосы «2».

Опасность фар, которые плохо светят – нельзя недооценивать! Плохое освещение – повод для ДТП, и как следствие травмы не только водителя, ущерб своему автомобилю, встречному, попутному транспорту.

Не горят фары ВАЗ 2114, 2115: причины неисправности ближнего и дальнего света

Почему поворотник мигает трижды?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В чем, по мнению автовладельцев, может быть причина того, что постоянно горит лампочка поворотника. Есть еще освещение вещевого ящика и подсветка салона ВАЗ 2114, которая включает лампы подсветки передней пепельницы, переключателей и рычагов отопителя и шкалы гидрокорректора передних ламп. Не горит фара ближнего и дальнего света на ВАЗ-2114: фото и видео По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горят габариты на ВАЗ 2114: Проверка предохранителя передних и задних огней » НаДомкрат

• Фара снимается, когда батарея выключена;
• Стекло снято с него. Это установлено на герметике, который смягчен нагреванием с феном. Затем стекло удаляется и осторожно удаляется;
• Витая лампа;
• Разрушенный отражатель демонтируется, вводится новый, фара перевернута.

Поворотники не моргают а горят ваз 2114 Важно! Игнорировать такую проблему не стоит, так как в случае короткого замыкания может произойти пожар.

Не горит дальний свет на ВАЗ-2114

Как заменить подрулевой переключатель? Видео

Факт: с ситуацией, когда ближний свет фар не горит, а дальний горит, сталкивается довольно регулярно каждый третий владелец машины. Прямолинейная логика на тему, что если накрылась оптика, то света не должно быть вовсе, здесь не срабатывает.

Бывает и такое, к примеру, многих владельцев ВАЗов: на тольяттинских моделях почему-то описываемому заболеванию даже на почти новых авто подвержена правая фара, с левой этот казус случается гораздо реже.

Однако не стоит грешить исключительно на отечественных, итак всеми ругаемых, производителей: оптика рано или поздно может начать барахлить на любом автомобиле. И здесь дело уже не в надежности того или иного бренда, а, скорее, в выработке или усталости некоторых деталей.

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Устройство фар

1. Не горит лампа ближнего света. В наших авто установлены двухнитиевые галогенные лампы, т.е. и ближний и дальний свет фар даёт одна лампа, просто загораются разные нити лампа. Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье Замена ламп
2. Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы как найти, проверить и заменить предохранитель вы найдёте в статье Предохранители.
3. Окислились провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары.
4. Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней. Проблема типичная: отошёл или окислился провод.
5. Постоянно перегорает предохранитель ближнего света. Такая ситуация часто встречается у владельцев российского автопроизводителя. Тут может быть 2 варианта: где-то коротит провод;
6. опять же плохой контакт с предохранителем.

Почему на ВАЗ-2114 может не гореть ближний и дальний свет фар: не работает правая или левая фара На этом все нюансы заканчиваются, теперь вы знаете как поменять лампочки ближнего света на ВАЗ 2114 своими руками быстро и правильно!

Где находится реле поворотов Ваз 2114

Признаки неисправности

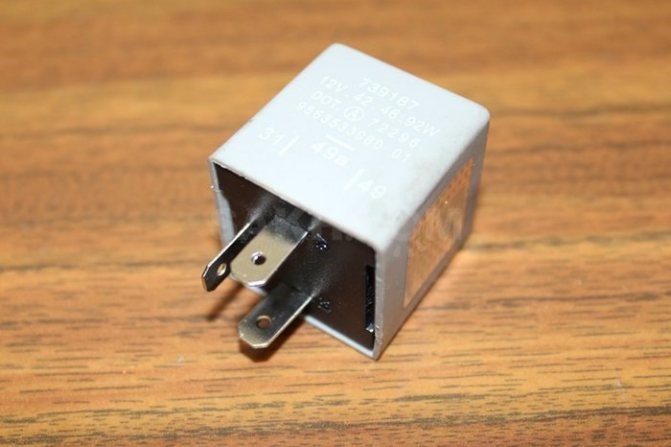

Реле указателей поворота представляет собой электромагнитное устройство, отвечающее за включение и моргающий свет указателей поворотов.

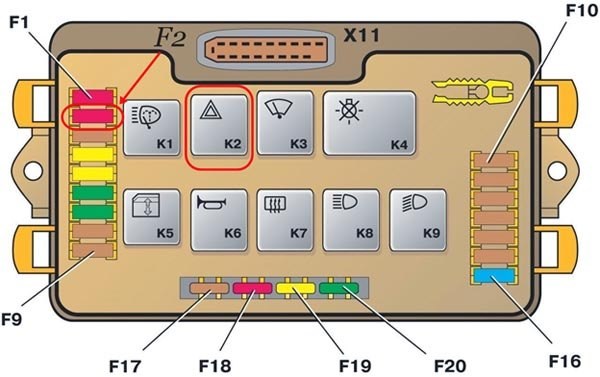

Реле поворотников расположено в монтажном блоке под капотом в пластиковом корпусе. Это устройство помечается литерой K2, или условным символом в виде треугольника. Там же располагается и предохранитель, защищающий электрическую цепь от перегорания. Он расположен в левом ряду, вторым по счету.

Слабо горят световые сигналы поворотов

• С выключателем (4), которым водитель включает указательные лампочки, выполняя очередной маневр;
• С приборной панелью (7), на которой лампочки-индикаторы показывают, что поворотники включены, или выключены;
• С замком зажигания – плюсовым контактом. Это сделано для того, чтобы при выключенном зажигании сигнальные огни не горели.
• С еще одним рычажным переключателем (8). Именно этим переключателем водитель включает поворотники. Он находится под рулевой колонкой в виде небольшого рычажка;
• Через выключатели реле соединяется с сигнальными лампами (1,5,6).

Тускло горят поворотники В старом монтажном блоке коммутационное и защитное устройства сигналов поворота также обозначаются как K2 и F2. Только расположение элементов в старом блоке немного иное, чем в новом (выделены зеленым цветом).

ПОСЛЕРЕМОНТНЫЕ ПРОЦЕДУРЫ

После того как будет установлена новая лампочка ближнего света ВАЗ 2114нужно обязательно проверить собранный блок фар на герметичность. Если ее не будет, то фары как минимум будут запотевать, а как максимум внутрь них будет попадать грязь, пыль и вода во время дождя.

Помимо этого, не стоит экспериментировать и пытаться устанавливать более мощные лампы в ваши фары, так как предохранитель и проводка могут не выдержать повышенного напряжения, а на генератор будет постоянно повышенная нагрузка. Даже ставить дополнительные фары не рекомендуется, лучше обратиться к мастеру и правильно настроить родные – будет больше практического толку от этого.

БЕЗОПАСНОСТЬ

На этом все нюансы заканчиваются, теперь вы знаете как поменять лампочки ближнего света на ВАЗ 2114 своими руками быстро и правильно!

Статья 4: Почему нет света в салоне ВАЗ 2114: секреты электрика

Типичные неисправности поворотников и их устранение

1. Выключаем зажигание, вытаскиваем ключ из замка и открываем капот;
2. Определившись с какой стороны блок нам нужно открутить подходим к нему и снимаем с него защитный короб. Он прикручен болтами с двух сторон;
3. Теперь нужно аккуратно снять контактную группу с отражателя;
4. Далее, находим пружинные зажимы и аккуратно их разжимаем;
5. Вынимаем лампу;
6. Вставляем на освободившееся место новую и собираем все в обратном порядке.

Нарушения в работе предохранителей, проводов и выключателя Лампочка поворотника не горит постоянно. Она включается с определенной периодичностью. Правильную работу задает специальный элемент, создающий привычное мигание желтого сигнала.

Советы по замене

Говоря о замене вышедших из строя компонентов электрической цепи, стоит сказать несколько слов о правильной замене лампочек.

Выполнять ее нужно в следующем порядке:

1. Выключить зажигание и вынуть ключ из замка.
2. Открыть капот.
3. Открутить блок фар (для этого следует вывинтить болты с двух сторон) и извлечь его.
4. Демонтировать контактную группу, отсоединив ее от отражателя (эту процедуру следует делать крайне аккуратно).
5. Найдя пружинные зажимы, разжать их.
6. Извлечь нерабочую лампочку.
7. Вставить новую лампочку в освободившийся патрон.

Обратная сборка и монтаж блока фар производится в такой же последовательности, но в обратном порядке. При необходимости, подобную процедуру можно произвести и со вторым блоком. Стоит отметить, что крайне желательно выполнять замену ламп не голыми руками, а в легких перчатках — стекло колб довольно тонкое, и при сильном нажиме может лопнуть прямо в руках.

Реле передних противотуманных фар

• перегорание лампочек;
• окисление контактов на цоколях лампочек либо в гнездах патронов;
• разрыв электрической цепи;
• перегорание предохранителей;
• поломка кнопки выключения/включения.

Почему не горят габариты F14 (10 А) — правая лампа дальнего света, контрольная лампа включения дальнего света на приборной панели. F15 (10 А) — левая лампа дальнего света. Если не работает дальний свет, проверьте также реле К7. Если оно вышло из строя, замените его. Также дело может быть в самих лампах, проводке, ручке включения дальнего света и её разъёме.

Как указывать направление движения, если поворотники неисправны

В некоторых случаях использовать поворотники не представляется возможным. Например, когда они неисправны, закрыты посторонними предметами или не предусмотрены конструкцией. Правила дорожного движения дают указания на этот счет.

• поднятая вверх рука говорит о намерении водителя затормозить.
• вытянутая горизонтально влево рука предупреждает о намерении повернуть налево или перестроиться в левый ряд.
• вытянутая правая рука или согнутая в локте левая, смотрящая кистью вверх, говорит о вышеперечисленных маневрах, но вправо.

Кроме этих знаков руками существуют также и неофициальные, но не менее полезные:

Повреждения в электросхеме поворотников и аварийки

1. Вышла из строя сама лампочка, в этом случае ее можно будет поменять.
2. Отсутствие или плохой контакт. Необходимо произвести диагностику контактов на самой фаре, подрулевом переключателе, а также в блоке с предохранителями.
3. Выход из строя кнопки световой сигнализации.
4. Вышел из строя предохранительный элемент или реле. Также необходимо произвести диагностику контактов этих компонентов.

Перегорела лампа Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.
