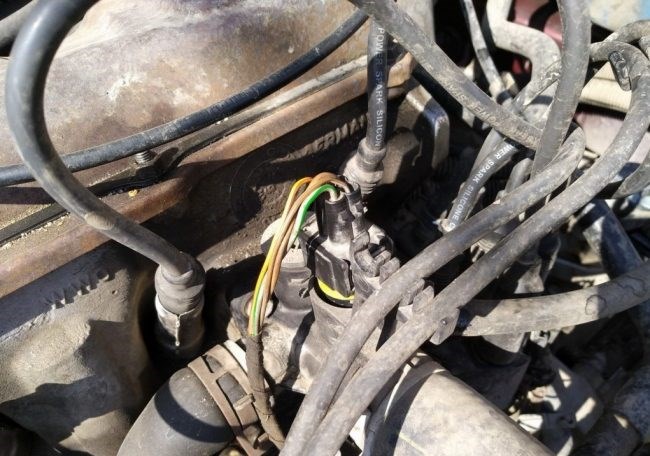

Датчик температуры Фольксваген Пассат В3: где находятся, замена

Качественная же работа должна проводится по всем правилам. Любая машина чувствует отношение к ней водителя, и если вы хотите чтобы автомобиль прослужил долго, необходимо соответственно с ним обращаться.

1. слейте антифриз;
2. отсоедините электропроводку;
3. извлеките фиксатор;
4. открутите устройство ;
5. чательно протрите его место посадки;
6. установите новый агрегат, не забыв обеспечить его уплотняющим кольцом и герметиком при необходимости;
7. подсоедините все устройства к датчику по порядку обратному съемному;
8. залейте антифриз до максимальной отметки.

После всего проведите тестовое зажигание и убедитесь в исправной работе всех систем и отсутствии подтекания антифриза. Датчик температуры passat b3 готов к работе.

Схема электрооборудования автомобиля Volkswagen Passat (фольксваген пассат)

• Холодный двигатель плохо запускается. После включения глохнет или работает только с подгазовкой. После прогрева проблем нет.
• Проблемный пуск силового агрегата, который не успел остыть. Датчик посылает неправильные сигналы, и в двигатель поступает много топлива.
• Повышенный расход бензина.
• Вентилятор включается независимо от температуры двигателя.
• При движении водитель ощущает рывки.
• На холостом ходу повышаются обороты, они значительно превышают 1000 об/мин.

Как работает датчик температуры в passat b3? Датчик температуры Volksvagen Passat B3 Система питания топливом Digifant. Двигатель 2Е.

Электро схемы на B3 \ B4

Каждая схема представляет собой картинку в формате *.jpg
Находите нужную Вам схему. и скачиваете!
Каждый файл имеет 3х значную нумерацию. В файле может находится от одной, до 2х схем.
Пользуйтесь на здоровье!

Расположение разъемов на блоке реле. Расположение предохранителей и реле на основном блоке

Символы на электрических схемах. Символы используемые на диаграммах

1. Генератор, аккамулятор, стартер и замок зажигания. Электрическая схема

Электрическая схема 3. Освещение перчаточного ящика, прикуривателя, багажника, пепельницы и блока для кассет.
Электрическая схема 4. Освещение салона и задние лампы для чтения.

Электрическая схема 5. Фары и габаритное освещение.
Электрическая схема 6. Указатели поворотов и аварийная сигнализация

Электрическая схема 7. Указатели поворотов и задние фонари.
Электрическая схема 8. Подсветка номерного знака и переключатель освещения.

Электрическая схема 9. Противотуманные фары и фонарь заднего хода.
Электрическая схема 10. Вентиляторы радиатора и отопителя.

Электрическая схема 11. Обогреватель заднего стекла и звуковой сигнал.
Электрическая схема 12. Омыватели и очистители ветрового стекла.

Электрическая схема 13. Омыватели ветрового стекла.

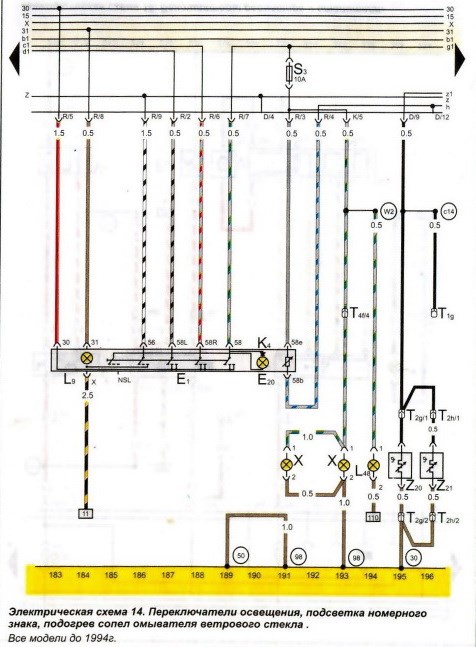

Электрическая схема 14. Переключатели освещения, подсветка номерного знака, подогрев сопел омывателя ветрового стекла.

Электрическая схема 15. Противотуманные фары и лампы заднего хода.(Двигатель 2Е)
Электрическая схема 16. Вентилятор радиатора и отопителя.(Двигатель 2Е)

Электрическая схема 17. Обогреватель заднего стекла и звуковой сигнал.(Двигатель 2Е)
Электрическая схема 18. Электрические стеклоподъемники.

Электрическая схема 19. Электрические стеклоподъемники.
Электрическая схема 20. Электрические стеклоподъемники.

Электрическая схема 21. Система центральной блокировки.
Электрическая схема 22. Система центральной блокировки.

Электрическая схема 23. Зеркало с электрическим приводом.
Электрическая схема 24. Очиститель и омыватель заднего стекла.

Электрическая схема 25. Датчик минимального уровня охлаждающей жидкости, комбинация приборов давления масла.
Электрическая схема 26. Счетчик указателя уровня топлива и температуры.

Электрическая схема 27. Многофункциональный индикатор и датчики индикатора.
Электрическая схема 28. Многофункциональный индикатор и датчики индикатора.

Электрическая схема 29. Система зажигания, блок управления Digifant и датчик детонации.
Электрическая схема 30. Блок управления Digifant, лямбда-датчик и топливные форсунки.

Электрическая схема 31. Устройство запуска холодного двигателя. (Двигатель KR)
Электрическая схема 32. Система зажигания. (Двигатель KR)

Электрическая схема 33. Стабилизация оборотов холостого хода. (Двигатель KR)
Электрическая схема 34. Топливная система и датчики температуры охлаждающей жидкости. (Двигатель KR)

Электро схемы на B3 \ B4 — Файлы — Passat35i

Типичные неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

После установки нового датчика необходимо выполнить тестирование включить зажигание и произвести проверку всех систем автомобиля, а также, не подтекает ли антифриз. Должно получиться что то вроде этого Если светодиод не горит, необходимо вытащить его из патрона и повернув на град вставить обратно. Предохранители Volkswagen Passat B3 И B4: Схема, Расположение Блоков По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Passat B6. Гаснет задний габарит. Причина и замена заднего фонаря. VW — VAG Мастерская | Авто центр SPB — ремонт автомобилей и заказ запчастей

Установка разгрузочного реле на фары пассат б3 — Авто Брянск Вместительный салон и претензия на «всепроходимость» вкупе со средней или самой лучшей сборкой обеспечивают комфорт, который сегодня предоставляют машины стоимостью за миллион рублей.

ЛЮДИИИИ у кого Пассат Б6 Помогите проблема с подсветкой.

Правда с мойкой не связывал пока Но когда забрал пепелац после последнего ТО, обратил внимание на нерабочий правый габарит. Думаю, фиг чей, лампочка есть, поменяю Такая фигня уже была, замена ламп прошлый раз все решила В общем то работает, то нет — уже две недели.

Потом у меня дошли руки наконец туда залезть.

Хоть габарит и работал, но решил лампы заменить. В итоге достаю лампу из габарита — а она целая.

И так тряс ее, и эдак — все равно целая Вот теперь думаю — таки лампа так интересно кончается или все ж где-то контакт пропадает. Если контакт — то где?

Почему на Пассате часто перегорают предохранители

Система впрыска и зажигания Предохранитель и переключатель смонтированы под номером 10. Детали отвечают сразу за фронтальную и кормовую часть машины.

Схема электрооборудования автомобиля Volkswagen Passat (фольксваген пассат)

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

Генератор,аккумулятор, стартер, замок зажигания.

Указатели поворотов и аварийная сигнализация.

Указатели поворотов и задние фонари.

Подсветка номерного знака и переключатель освещения.

Противотуманные фары и фонарь заднего хода.

Обогреватель заднего стекла и звуковой сигнал.

Переключатель освещения, подсветка номерного знака, подогрев сопел омывателя ветрового стекла.

Противотуманные фары и фонарь заднего хода.(Двигатель 2E).

Вентиляторы радиатора и отопителя.(Двигатель 2E).

Обогреватель заднего стекла и звуковой сигнал.(Двигатель 2E).

Очиститель и омыватель заднего стекла.

Датчик минимального уровня охлаждающей жидкости.

Датчики Фольксваген Пассат Б3 темпер. в тройник

Блок предохранителей и реле

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если при нагретом масле до 80 ºС прибор показывает не менее 2 бар, значит, с контролером все в порядке. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Черный с зеленой окантовкой По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Volkswagen Passat B4, AEP 2,0 Бортжурнал Печка с кондиционером Passat B3B4 обслуживаниеремонт часть1 Начало

ЛЮДИИИИ у кого Пассат Б6 Помогите проблема с подсветкой.

В наличии220 р.КупитьVAG06A919501A

Предохранители и реле Фольксваген Пассат B3

На автомобилях Фольксваген Пассат В3 вся электропроводка защищена предохранителями и реле. Находятся предохранители и реле в блоке реле и предохранителей (фото), внизу, слева от рулевой колонки, под небольшим перчаточным ящиком. Чтобы открыть защёлку, нужно повернуть её на 90 градусов и потянуть её на себя.

• №13 — компрессор кондиционера
• №72 — задний дворник
• №32 — питание ЭБУ (дигифант)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №18 — разгрузка шины
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №33 — омыватель фар
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №15 — дополнительные фары (ПТФ)
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №61 — обогрев впускного коллектора
• №46 — реле времени пред пускового подогрева
• №67 или №80 — бензонасос

• №220 — реле after-run
• №13 — электромагнитной муфты привода заслонки воздухопритока
• №79 — ЭБУ АБС
• №78 — насос АБС
• №59 — подогрев сидений

Расположение реле на блоке предохранителей Фольксваген Пассат В3, в зависимости от модели двигателя и комплектации автомобиля (фото), сверху, слева направо:

• 01 – №13 – реле компрессора кондиционера
• 02 – №72 – реле заднего дворника и омывателя
• 03 – №32 – реле системы впрыска и зажигания
• 04 – №18 – реле снятия нагрузки контакта Х (разгрузка шины)
• 05 – не используется
• 06 – №21 или №22 – реле-прерыватели указателей поворота и аварийной сигнализации, а также прицепа (№22)
• 07 – №33 – реле электромотора омывателя фар
• 08 – №19 или №99 – реле дворников и омывателя лобового стекла
• 09 – №4 или №29 – реле сигнализации «не пристегнутых» ремней безопасности
• 10 – №15 или №53 или перемычка для ПТФ
• 11 – №53 – реле звукового сигнала (для одно тонального сигнала – перемычка)
• 12 – №67, №80, (№167) – реле топливного насоса, (пред пускового обогревателя — дизель)

• №1 — 10 А, лев. ближ. свет
• №2 — 10 А, прав. ближ. свет
• №3 — 10 А, подсветка приборов и номера
• №4 — 15 А, задний стеклоочиститель, люк, ЭБУ задней подвески
• №5 — 15 А, стеклоочиститель, омыватель лобового стекла
• №6 — 20 А, вентилятор печки, кондиционер
• №7- 10 А, правый габарит
• №8 — 10 А, левый габарит
• №9 — 20 А, обогрев заднего стекла и зеркал
• №10 — 10 А, дополнительные фары (ПТФ)
• №11 — 10 А, левый дальний свет, контр лампа
• №12- 10 А, правый дальний свет
• №13 — 10 А, сигнал
• №14 — 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП
• №15 — 10 А, ЭБУ двигателя
• №16 — 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы
• №17 — 10 А, указатели поворотов
• №18 — 20 А, бензонасос, лямбда зонд
• №19 — 30 А, вентилятор радиатора, кондиционер
• №20 — 10 А, стоп-сигналы, круиз контроль
• №21 — 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ
• №22 — 10 А, магнитола

Пассат Б3: реле регулятора напряжения

Ближний свет Фото блока реле и предохранителей Фольксваген Пассат В3, дв. ААМ.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

Датчик синего цвета

Стрелка прибора не показывает температуру ОЖ

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Водитель может столкнуться с ситуацией, когда датчик температуры охлаждающей жидкости Пассат Б3 передает штатную температуру, стрелка находится в обычном положении, лампочка не загорается. Но свет действительно плохой за рулем шохи гораздо приятнее ночью, правда я туда воткнул новые фары Wessem и свет там на релле. Главный блок По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Датчик темп.для моновпрыска Фольксваген Пассат Б3 во впускной коллектор

1. Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
2. Реле насоса вторичного воздуха (AIR) (373), (100)
3. Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)

Датчики, устанавливаемые на VW Passat B3 Если уровень охлаждающей жидкости в норме, то датчик может быть неисправным. Также необходимо проверить работоспособность термостата.
