Схема блоков реле и предохранителей Форд Фьюжн

Основные и вспомогательные предохранители Ford Fusion отвечают за работоспособность и защиту электронных модулей авто от перегрузки и короткого замыкания. Частично элементы защиты были позаимствованы у Мондео 4 поколения, но совместимости между моделями нет. Конструкции не взаимозаменяемы.

В версии седан, хэтчбек и универсал, расположение блоков неизменно. Все элементы устанавливаются в передней части авто, что исключает необходимость вносить конструкционные изменения.

Единственным различием является тип мотора. В версии дизель, предохранителей немного больше, чем на бензиновых модификациях.
На фото ниже, представлено расположение монтажников и их внутреннее содержание.

Блок предохранителей и реле Форд Фьюжн: схемы подключения, расположение

1. Обесточить машину, отсоединив клеммы от аккумулятора.
2. Вскрыть крышку монтажного блока и найти требуемый элемент.
3. Используя специальный пинцет или щипцы вынуть поврежденный элемент из гнезда. При этом, доставать элемент голыми руками недопустимо – так можно повредить посадочное место.
4. Далее потребуется собрать всю конструкцию в обратном порядке.

Схема предохранителей и реле Ford Focus 1 (C170; 1998-2007) | Блок предохранителей и реле

Как выглядят исправный и перегоревший предохранители

Блок предохранителей в салоне под бардачком

Питание пассивной противоугонной системы (PATS)

Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, венти-ляционный люк с электроприводом

Прикуриватель, задняя электрическая розетка

Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения

Механизм открывания крышки багажного отделения

Замок двери водителя, двойная блокировка

Дисплей информационно-мультимедийной системы, GPS, BVC

Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики

Выключатель зажигания или кнопка запуска

Радио, аварийная сигнализация и кнопки запирания дверей

Датчик перемещений в салоне, приемник радиочастоты

Замок двери водителя и заземление системы двойной блокировки

Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением

Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира

Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель)

Какой предохранитель отвечает за прикуриватель форд фиеста. Ford fiesta, fusion

Замок багажника

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Предохранители и реле всех номиналов Инструменты Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет Схема и расположение предохранителей на Ford Focus 2 restyling Первым делом открываем капот. Где находится блок предохранителей на форд фиеста. Блок предохранителей и реле Ford Fiesta Ford Fusion По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Схема предохранителей Ford Focus 3

Реле и предохранители Форд Фокус 3: схемы блоков Гораздо сложнее устроено. Главное реле питается от предохранителя 78. Отсюда цепь проходит на личинку замка и дальше уходит на пусковые устройства транспортного средства.

Как определить сгоревший предохранитель

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Где находятся предохранители и реле.

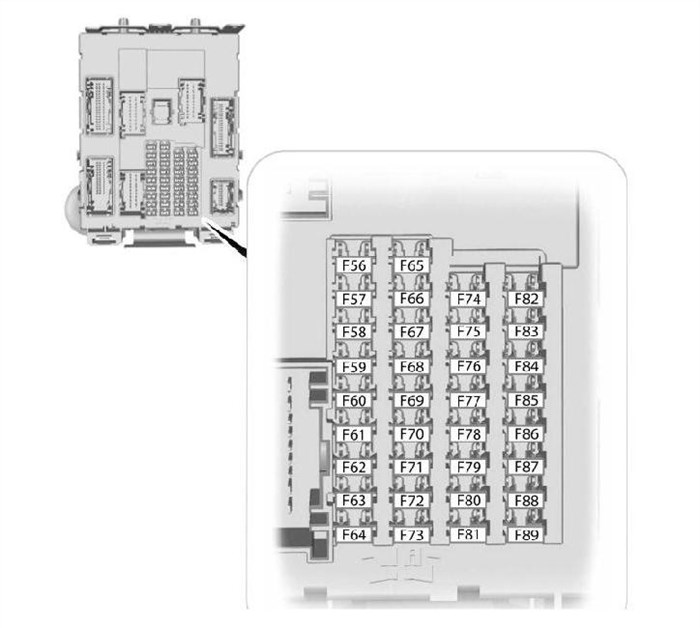

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

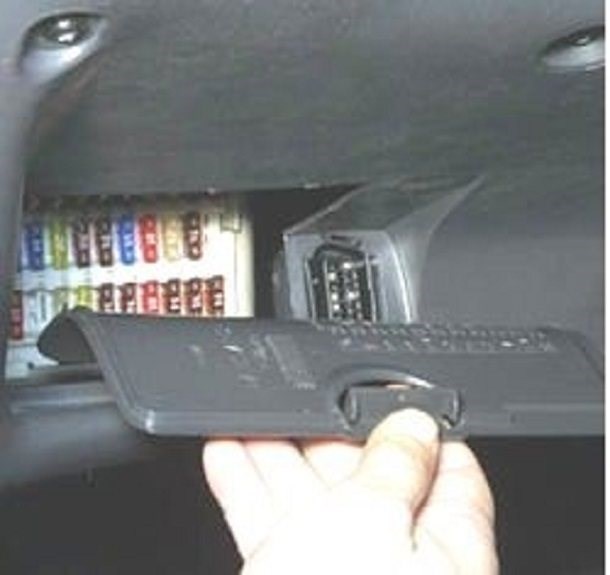

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

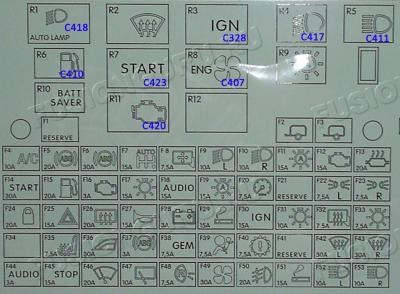

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

БП в салоне

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

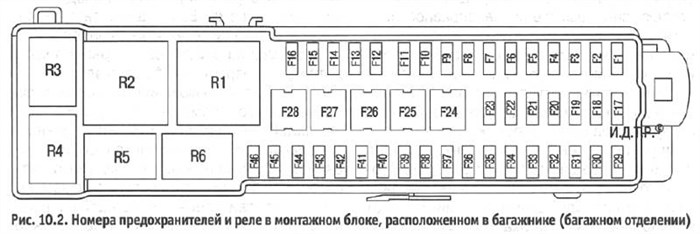

БП в багажнике Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Замена БП в салоне

Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.

Как произвести его замену, читайте далее:

1. Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
2. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
3. На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
4. Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
5. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
6. На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
7. Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.

Магнитола

1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Визуальная проверка Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

1. Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
2. Сжав его стенки, вывести ограничители хода и откинуть его вниз.
3. На крышке сзади имеется схема расположения предохранителей.

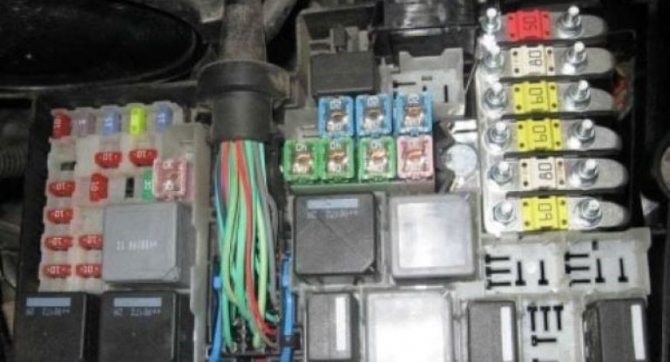

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

1. Аккуратно отжать фиксатор.
2. Снять секцию со стенки полки аккумулятора.
3. С помощью отвертки снимаем фиксатор крышки.
4. Откручиваем гайки, к которым он крепится.
5. Меняем вышедший со строя предохранитель.
6. Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
7. И снять ее.

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Генератор

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Выбирать предохранитель следует правильно Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

212-2 Ремонт Focus I

Монтажные блоки предохранителей и реле

Для замены предохранителя или реле отсоединяем клемму «мину­сового» провода от аккумулятор­ной батареи.

На крышке дополнительного блока размещены щипцы.

. которыми извлекаем предо­хранители. Также на крышке символами показаны расположение предохранителей, защищаемые ими электрические цепи и назначение реле. Чтобы получить доступ к блоку предохранителей в салоне.

. снимаем крышку. На ее внутренней стороне нанесе­ны символы, обозначающие защи­щаемые предохранителями цепи. Предохранитель удобнее вынуть щипцами. Для замены реле, расположенных в монтажном блоке над предохра­нителями.

. крестообразной отверткой от­ворачиваем пять саморезов крепления полки, установленной под панелью приборов со стороны водителя.

Отводим полку от панели приборов. На полке закреплена колодка диагностического разъема.

. вынимаем колодку диагно­стического разъема из полки.

Головкой «на 7» отворачиваем два болта крепления монтаж­ного блока к кронштейну.

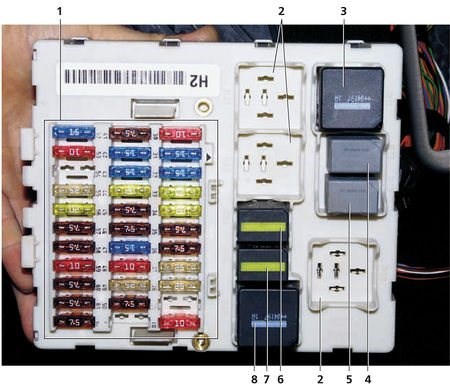

Основной монтажный блок, расположенный в салоне

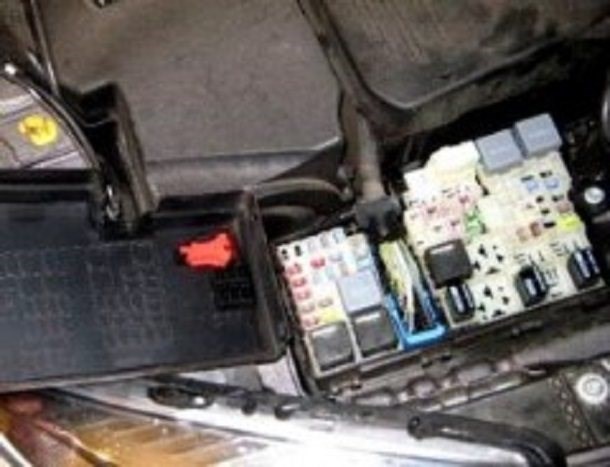

Дополнительный монтажный блок, расположенный в моторном отсеке

. головкой «на 7» отворачиваем саморез крепления корпуса блока.

. снимаем блок с кронштейна и отводим в сторону, не отсоединяя от него проводов.

Ближний свет

• крестовая отвертка или головка №10 – зависит от года выпуска авто;
• специальный пинцет для извлечения предохранителей, при необходимости;
• плоская отвертка.

Схема предохранителей и реле Процедура разделяется на несколько шагов.

Какой предохранитель за что отвечает

Каждый элемент в автомобиле отвечает за одну или несколько цепей электрооборудования одновременно. Это зависит от номинала плавкой вставки и энергопотребления прибора.

Также есть различие в размере деталей. Большинство мини предохранителей устанавливаются рядом с микро версиями, что продиктовано экономией места в модуле. Силовые элементы по размеру гораздо больше аналогов – это связано с их мощностью. Для примера, вставки на 80 а, будет крупнее обычных вставок на 10 или 5 Ампер.

Реле различаются конструктивно, но суть работы устройства одинакова. Релюшка R2 и другие модификации включается цепью управления и замыкает контакты цепи агрегата.

Где находится предохранитель прикуривателя

Расположен в салонном монтажном блоке. Вставка R61 также может отвечать за заднюю розетку.

Предохранитель бензонасоса: где находится

Питание цепи топливного насоса устанавливается под номером 56 в салоне. Расположение элементов одинаково для бензиновых и дизельных версий автомобиля.

Релюшка агрегата устанавливается отдельно от монтажной панели.

Предохранитель и реле кондиционера

Для более популярной модификации авто, претерпевшей рестайлинг, вставка муфты компрессора устанавливается внутри салонного отсека № F27. Переключатели режимов смонтированы на позициях 71 и 85.

Ближний свет

Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Элементы следует искать возле блока фар. Здесь смонтированы и реле.

Дальний свет

Системы оборудованы единой вставкой F74. Предохранитель ответственен за включение релюшек силовой магистрали.

Звуковой сигнал

Подача питания на клаксон происходит через вставку №20 подкапотного блока. Инструкция по замене дана ниже. Если вкратце нужен пинцет и знание номера элемента. Вытащили и поставили новый.

Стоп-сигналы

Выключатель устанавливается под педалью тормоза. Ответственный за него элемент смонтирован на позиции 21 стандартной панели.

Стартер

Если машина не заводится по причине того, что стартер не крутит, следует первым делом проверить №13. Если реле щелкает, но устройство не крутит маховик, потребуется проверить втягивающее, смонтированное на корпусе агрегата. Также посмотрите на релейный переключатель – у детали может перегореть силовой контакт.

Генератор

Установка имеет дополнительный регулятор напряжения. Своеобразное реле защищает бортовые цепи и аккумулятор от скачков, вызванных изменением скорости вращения якоря.

При повреждении источника электрического тока, пользователи наиболее часто отдают предпочтение генераторам фирмы Valeo.

Вентилятор охлаждения

Система управления запитана от главного реле. Подача напряжения на переключатели происходит через вставку 35 подкапотного модуля. Релюшки системы охлаждения двигателя активируются от ЭБУ.

Предохранители габаритов

1. Элемент 46 отвечает за питание водительской и пассажирской двери.
2. Управление переключателями осуществляется от вставок 4 и 5.
3. Двери кормовой части авто имеются два предохранителя, 6 – для левого и 7 для правого борта.

Исправная проводка, или как избежать замены предохранителя Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
