Как проверить давление масла в двигателе уаз патриот

Падение давления масла в двигателе ЗМЗ-409, проблема датчика давления масла ММ-358, 23.3829, 3902-3829 на ЗМЗ-409.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Датчик давления масла (аварийный под винт) ЗМЗ 402, 405, 406, 409, 514

«Хантер»

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850 -50 оборотов в минуту. В 2023 году легендарному российскому производителю автомобилей повышенной проходимости Ульяновскому автомобильному заводу исполнилось 75 лет. Контрольная лампа давление масла на горячую — Community «УАЗоводы» on DRIVE2 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Пропало давление масла в двигателе змз 409

• от степени вязкости масла;
• от температуры двигателя;
• от температуры окружающей среды;
• от частоты вращения коленвала (оборотов);
• от нагрузки;
• от использования радиатора охлаждения масла.

Проверка работоспособности и замена датчиков давления масла автомобилей УАЗ своими руками 7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

Принцип работы и основные параметры датчиков давления масла автомобилей УАЗ

Датчики давления масла автомобилей УАЗ различных моделей и модификаций заметно отличаются друг от друга. Поэтому автовладельцу при замене датчика необходимо быть очень внимательным. Маркировка нового элемента должна полностью совпадать с информацией, указанной на корпусе старого, вышедшего из строя.

«Хантер»

Датчик давления масла автомобиля УАЗ «Хантер» представляет собой резистор переменного тока — его сопротивление будет меняться в зависимости от давления. Он имеет маркировку ММ358 и следующие характеристики:

• рабочее напряжение — 12 В;
• максимально допустимое давление масла — 6 кг/см2;
• резьба под винт М4;
• при давлении масла 4,5 кг/см2 сопротивление датчика 51–70 Ом;
• работает в паре с указателем типа 15.3810.

Так выглядит датчик давления масла автомобиля УАЗ «Хантер»

«Буханка»

Датчик автомобиля УАЗ «Буханка» имеет маркировку 23.3829. Его технические характеристики и принцип работы аналогичны рассмотренному выше УАЗ «Патриот». Незначительное отличие заключается в том, что рабочим элементом является реостат, а не резистор.

Так выглядит датчик давления масла автомобиля УАЗ «Буханка»

«Патриот»

Датчик этой модели УАЗ маркирован как 2312.3819010. Его принцип действия тот же, что и у «Хантер» и «Буханка». Основной элемент — резистивное устройство, чувствительное к изменению давления масла в системе. Он имеет следующие технические характеристики:

• рабочее напряжение — 12 В;
• максимально допустимое давление масла — 10 кг/см2;
• резьба под винт М4;
• при давлении масла 4,5 кг/см2 сопротивление датчика 51–70 Ом;
• работает в паре с указателями всех типов.

Датчик давления масла автомобиля УАЗ «Патриот» паохож на своих предшественников

Горит лампа давления масла на холостом ходу и на прогретом двигателе

1. Руководства по ремонту
2. Руководство по ремонту УАЗ 3163 (Патриот) 2005+ г.в.
3. Замена датчика сигнальной лампы аварийного падения давления масла

Загорается лампочка давления масла: при нагретом двигателе, на холостых оборотах При нормальной эксплуатации двигателя мало кто из владельцев обращает пристальное внимание на датчик. Когда элемент начинает тревожно сигнализировать о неполадках в моторе, то обладатели «Патриотов» судорожно суетятся в поисках причин и методов их искоренения.

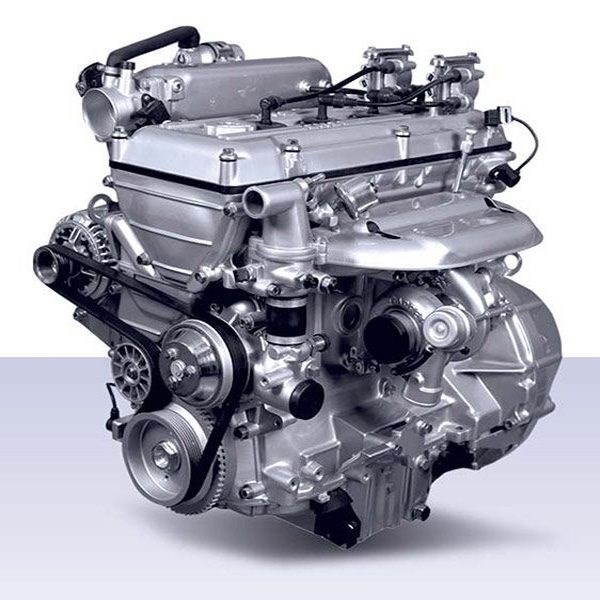

Особенности мотора ЗмЗ 409

До 90 % владельцев Патриота, сталкиваются с некорректными отклонениями стрелки указателя на приборной панели, когда на холостом ходу снижается показатель напора в смазочном канале ДВС, при этом нет сигнала аварийной лампочки. Распространенные причины:

В моторах класса ЗмЗ до 2023 года ДДМ располагается над патрубками выпускной системы, электрические комплектующие детали постоянно работают при критически высоких температурах, выходят из строя и посылают некорректный сигнал на указатель приборной панели.

С модернизацией двигателя под протокол Евро3, между контрольным узлом и выпускным коллектором устанавливают защитный термоэкран, который должен препятствовать перегреву элемента. На практике мера не работает, и многие водители устанавливают механический датчик давления масла, чтобы избежать его частой замены.

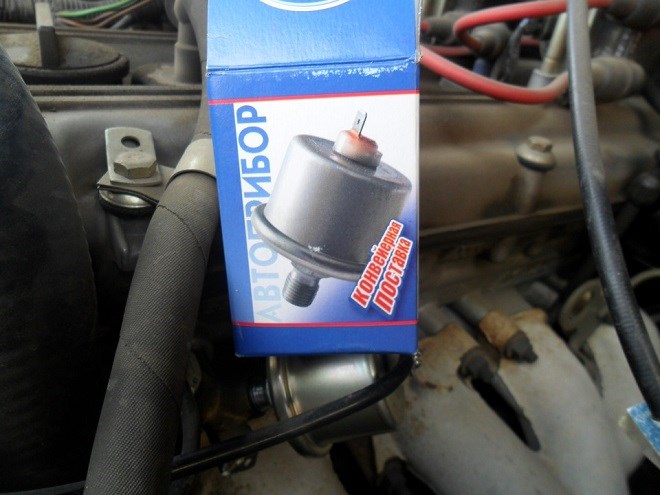

ДДМ УАЗ Патриот, заводского номера ММ358 имеет несколько аналогов, запчасти под номерами 23.3829 и 39 02–38 29. Совмещаются они со стрелочным указателем определенного класса. Если провести монтаж без учета совмещения класса, показания для водителя всегда будут некорректными.

Утечки

1. Вы сотрудничаете с интернет-магазином, который специализируется на запчастях для УАЗ и других отечественных автомобилей. У нас самый широкий ассортимент.
2. Вы можете рассчитаться удобным способом, в том числе банковским переводом и на карту. Также возможна оплата наложенным платежом в вашем отделении почты.
3. Мы доставим продукцию в любую точку России, где бы вы ни находились. Главное, чтобы там была почта, EMS или одна из крупных курьерских служб.

Использование масла неподходящей вязкости Без обид не хочу спорить, допускается что за чужь это вам не умз, здесь гидрики так что ни какого допуска, и еще давление повысишь тяги добавишь где логика, может если жиже будет вот тогда да раскручиватся легче будет и какой то процен тяги добавится Наверное, или поменяешь кольцо повысишь компрессию тяги добавишь вот тогда точно добавишь!Всем удачи!

Конструкция датчика давления масла

Когда в контуре наблюдается понижение давления, тогда магнит выполняет замыкание контакта, в результате чего возникшее напряжение передается к приборной панели. Как мы знаем, на ней присутствует специальный индикатор. Именно он является приемником указанного сигнала, о котором водитель узнает благодаря подсвечиванию символа.

Параллельно индикатору происходит загорание иконки «Check Engine», что зачастую пугает робкого водителя. Надпись рекомендует прекратить движение до выяснения причин.

При нормальной эксплуатации двигателя мало кто из владельцев обращает пристальное внимание на датчик. Когда элемент начинает тревожно сигнализировать о неполадках в моторе, то обладатели «Патриотов» судорожно суетятся в поисках причин и методов их искоренения.

Замена сальника полуоси Уаз Патриот

Кенгурин на Уаз Патриот

Архив объявлений

1. Вы сотрудничаете с интернет-магазином, который специализируется на запчастях для УАЗ и других отечественных автомобилей. У нас самый широкий ассортимент.
2. Вы можете рассчитаться удобным способом, в том числе банковским переводом и на карту. Также возможна оплата наложенным платежом в вашем отделении почты.
3. Мы доставим продукцию в любую точку России, где бы вы ни находились. Главное, чтобы там была почта, EMS или одна из крупных курьерских служб.

Замена он у меня стоит родной, в магазе видел точно такой же «уаз 1/4 дюйма коническая» (не путать от ваз классики она на вид такая же, но цилиндрическая)

Особые неисправности двигателей ВАЗ

Эти проблемы являются общими практически для всех типов двигателей, применяемых на автомобилях, в том числе и отечественных.

Но есть и специфические неисправности, которые встречаются только на определенных авто.

На классических моделях ВАЗ-2106, 2107 привод насоса выполняется от цепи ГРМ посредством приводной шестерни и приводного валика.

Частой проблемой в нарушении работы системы смазки становиться износ зубчатого сектора на шестерне или валике. Замена этих элементов позволяет избавиться от проблем.

Что касается современных авто, начиная от ВАЗ-2108 и до ВАЗ-2115, то у них привод насоса прямой, от шестерни коленчатого вала.

Отсутствие промежуточных элементов в конструкции повысило надежность привода, поэтому проблемы, возникающие в двигателях классических ВАЗов, на современных авто не встречаются.

Падение давления масла в двигателе ЗМЗ-409, проблема датчика давления масла ММ-358, 23.3829, 3902-3829 на ЗМЗ-409.

1. Проверить уровень масла в картере двигателя;
2. Если уровень ниже нормы, то осмотром машины нужно выявить возможные места подтекания;
3. Если их нет, долейте масло до уровня и попробуйте снова завести авто;
4. Если уровень в норме, обратите внимание на погодные условия, если на улице сильный мороз, то в картере масло сильно густеет, особенно минеральное, и насосу на его прокачку потребуется больше времени. Тут важно понимать, что когда масло густое, то под давлением оно все равно поступает к деталям цилиндра-поршневой группы, просто ему нужно больше времени, чтобы добраться до датчика давления.
5. В иных случаях потребуется более глубокая диагностика проблемы.

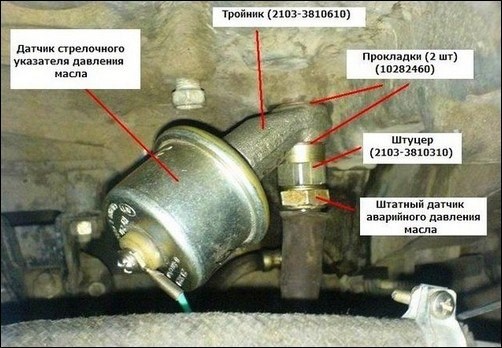

Описание контрольно-измерительного прибора Датчики указателя давления масла и сигнальной лампы аварийного падения давления установлены в тройнике, ввернутом в масляный канал головки блока цилиндров с левой стороны головки (в ее передней части).
Вам потребуются: ключи «на 17», «на 22», отвертка.

Comments 81

Нет в этом моторе давления, не ищи.я 25 вложил, а она лишь реже стала мигать(колено ремонт, новые промвалы, распредвалы, ремонт головки с развёрткой постелей, 514 маслонасос)
У бонтрейд появился комплект для переделки маслонасоса в 514-купи его и лей 5w50

С 13 года буханка рабочая катается.на горячую 1,5…1,8(после холодного пуска, 5+).Пробег под 200, масло 5 40.Блок не трогали(за все время только цепь на двухрядку махнули и все.
На другом (11года) моргала изредка, НО там пробег 250+, при этом своевременными заменами масла не баловали, еще и грели…выяснилось что есть выработка на постели распредов…поменяли башку-все отлично

На 409 он постоянно нагревается от коллектора и дохнет. Замотал асбестовой ниткой весь. Пока живет.

У меня такая же проблема.ни замена масла, ни фильтра ни датчика не помогло.это все потому что нет аварийного датчика.уже 20тыс.так проездил. Единственное решение мне кажется вкрутить тройник в блок и оттуда вывести аварийный датчик и лампу куда-ниб на панель врезать

Было тоже самое. Поменял датчик, нормальный масляный фильтр, масло 10w40. На горячую на х.х почти 2 на холодную почти 5. Уже второй год катаюсь. Старый хозяин хотел капремонт делать.

Думаю, что банально датчик масла барахлит, попробуй заменить.Если копать глубже, то и маслонасос мог накрыться… В общем с маслом шутить не стоит, если не найдёшь поломку сам, лучше обратись на сервис УАЗ, пусть спецы глянут, а то в дальнейшем можно попасть на хорошую сумму…

В общем за 200руб поставил датчик новый, теперь лампа вообще не горит, даже при включении зажигания на незаведенном, показывает единицу, что за х.ня. Заводишь давление 4ку показывает, буду ставить механический нафиг

Потому что датчик китайский. Хороший датчик стоит 350-450 рублей, зависит от жадности магазина.

В общем за 200руб поставил датчик новый, теперь лампа вообще не горит, даже при включении зажигания на незаведенном, показывает единицу, что за х.ня. Заводишь давление 4ку показывает, буду ставить механический нафиг

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Предназначение и принцип работы

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Поэтому падение давления масла в двигателе по приборам , если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30. он у меня стоит родной, в магазе видел точно такой же уаз 1 4 дюйма коническая не путать от ваз классики она на вид такая же, но цилиндрическая. Сервис по ремонту и восстановлению железных машин По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Почему загорается лампочка давления масла

Проверка работоспособности Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.
