Почему постоянно горит лампа зарядки аккумулятора
Снова всем привет, сегодня я решил рассказать почему не гаснет лампа зарядки аккумулятора. Есть таковая лампочка на панели, она красная и обычно мы её не замечаем, потому что она не горит просто так, завели мотор она мигнет и погаснет.
А если она не гаснет, это предвещает большие проблемы в скором времени. Возможно не подзаряжается аккумулятор и скоро «сядет». Нужно что-то предпринять, пока АКБ села не полностью.
Если мотор вашей машины заглохнет в пути, то может больше не завестись, при полностью севшей батарее, поэтому перед важной и длительной поездкой лучше устранить неисправность. Заглохнуть на пол пути будет гораздо неприятнее, согласитесь.
Горит лампочка зарядки аккумулятора: неисправности
Проверка генератора
Пропала зарядка Ваз 2109
- Перегорел предохранитель.
- Сломался реле — регулятор.
- Неполадки диодного моста.
- Плохой контакт (окисление или обрыв) провода массы.
- Окислились контакты АКБ либо клемм генератора.
- Износились щетки генератора или держатели щеток.
- Не исключен обрыв обмотки возбуждения автомобильного генератора.
- Натяжение ремня генератора прослабло, вследствие его растяжения или ослабло крепление генератора и ремень провис.
- Обрыв ремня генератора.
- Люфт подшипника в генераторе.
- В случае повреждения выключателя зажигания, лампочек будет гореть сразу несколько.
Не гаснет лампа зарядки аккумулятора но зарядка идет Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.
Причины по которым горит лампочка зарядки аккумулятора
На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:
- Ослабление натяжения ремня на генератор, его износ или повреждение;
- перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
- поломка реле-регулятора, диодного моста, дополнительных диодов;
- появление обрыва в цепи возбуждения генератора;
- снижение качества контакта на клеммах АКБ или выводе генератора;
- износ щеток генератора ;
- отсутствие качественного контакта провода массы.
Что делать если горит лампочка зарядки аккумулятора?
В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).
Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.
Чтобы устранить проблему подготовьте следующие инструменты:
- контрольную лампочку на двенадцать Вольт,
- две отвертки (с плоским и крестообразным жалом),
- мультиметр,
- пассатижи,
- ножик,
- для зачистки контактов используйте наждачную бумагу.
1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

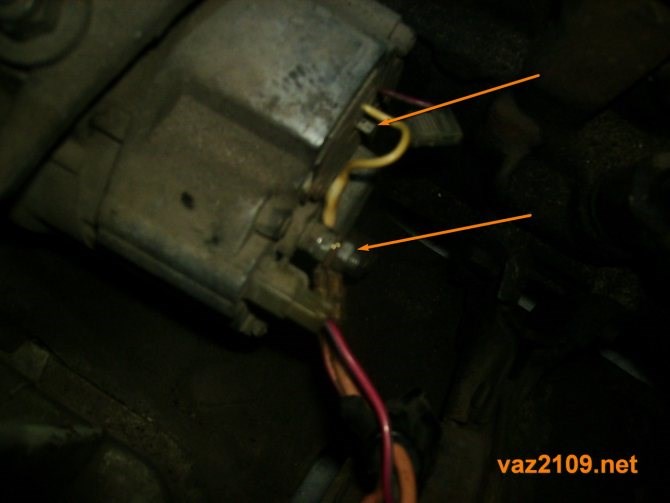

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.
Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.
2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.
Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.
Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).
К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.
Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.
3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.
Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.
Не гаснет лампа зарядки аккумулятора но зарядка идет
Пропала зарядка ваз 2109 — Автожурнал MyDucato На №61 стало поступать 11V. на АКБ — 12V.
Попробовал завести — заряда нет… Если напрямую, как писал ранее(с №30 на №61) — есть.
Отследил, откуда идет (поступает) №61. Из блока управления…
Наверное плохой контакт — не хватает ампер, чтоб возбудить ротор.
Снял блок управления, пришел домой. Изучал. Проверил все диоды, которые были впаяны в блоке. Всё ок.
Почему горит лампочка зарядки аккумулятора, хотя он заряжен?
При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.
Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.
На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.
Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.
Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.
Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.
Почему горит лампочка зарядки аккумулятора?
Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.
Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.
Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.
Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.
Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.
Цена вопроса
- уровень натяжения ремня;
- измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
- проверить предохранители, реле, диоды;
- проверить сопротивление в приборной панели, качество пайки проводов.
Характерные неисправности и способы их устранения Причина того, что генератор плохо заряжает АКБ, также нередко кроется в банальном обрыве проводки или плохом контакте в местах соединения.
Причины
Давая напряжение, генератор вырабатывает свой ресурс. Отдельные его элементы со временем изнашиваются, и появляются в результате следующие неисправности:
- истирание щеток;
- пробой обмоток как статора, так и ротора;
- ослабление или разрыв приводного ремня;
- перегорание диодного мостика.
Причина того, что генератор плохо заряжает АКБ, также нередко кроется в банальном обрыве проводки или плохом контакте в местах соединения.
Поломка мостика довольно часто возникает на фоне неполной утери контакта с обмоткой статора. В итоге увеличивается сопротивление, проводники нагреваются и диоды перегорают. Узел меняют целиком.
Плохой работе генератора способствует также, обрыв или чрезмерное растяжение ремня приводного. Он со временем утрачивает упругость и провисает. Взамен испорченного устанавливают новый. Проверить степень натяжения нетрудно – достаточно надавить на него рукой в центральной части.
Конструкция генератора позволяет при необходимости заменить любой из его основных элементов. Потому при обрыве в обмотках ротора или же статора их заменяют на новые.
Вариант второй
Вариант третий
Видео: #ВАЗ_21099 #пропала _зарядка
- заводят мотор и оставляют работать его на холостом ходу;
- нажимая педаль газа увеличивают обороты до 3000;
- включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.
Пункт третий: ремень генератора ВАЗ 2109 — 2114. Проверить состояние щеток генератора тоже нужно. Оставшаяся длина щеток должна быть не менее 5 миллиметров, иначе их следует заменить. Раз уж полезли в щетки проверьте и состояние держателей, может быть они изношены, и создают вам проблемы.
Что обуславливает слабую зарядку АКБ
В первую очередь о том, что аккумулятор садится, говорит загоревшаяся лампочка на панели приборов.
- показания вольтметра (при наличии), установленного там же;
- чересчур тусклое освещение в салоне;
- медленное вращение коленвала;
- «затухающий» звук магнитолы и пр.
Проверить состояние батареи несложно – достаточно повернуть ключ зажигания однократно. При этом все лампочки на панели загораются (и в том числе та, что снабжена значком АКБ). Светить в норме последняя должна так же ярко, как все остальные.
Если горит она тускловато, то это первый признак проблем с аккумулятором. При запуске двигателя, если последний исправен и заряжен, его индикатор гаснет. Но когда он не прекращает светиться – батарея совершенно однозначно не получает напряжение от генератора.
Нормальные показатели напряжения (если все работает исправно) составляют – от 13,5 до 14 вольт. При отсутствии штатного прибора контроля стоит воспользоваться тестером. Более низкие величины свидетельствуют о наличии проблемы.
Видео: Не заряжается аккумулятор на ваз 2109
Проводка
- заводят мотор и оставляют работать его на холостом ходу;
- нажимая педаль газа увеличивают обороты до 3000;
- включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.
Индикаторы плохой зарядки аккумулятора Первое, что нужно сделать, если горит лампа заряда аккумулятора при включенном двигателе — проверить напряжение на клеммах аккумулятора. Это нужно для того, чтобы определиться с локализацией места ремонта — в подкапотном пространстве либо в приборной панели автомобиля.
Что это означает
После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.
Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.
Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.
Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.
Вариант шестой
- Ситуация вторая — воль, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.
- Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
- Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.
- Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.
- Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.
Принцип работы генератора ВАЗ 2109 — 2114. Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.
