Горит Лампочка Аккумулятора в Полнакала на Ваз 2114 • Вариант пятый

Как определить, что есть неисправность?

При каждом включении зажигания загораются все индикаторы на панели приборов, так происходит самодиагностика систем. Во время этого процесса необходимо обратить внимание, что лампы всех индикаторов исправны. Основная часть индикаторов после самодиагностики гаснет и остается гореть только несколько ламп.

Читайте также: Что такое ГРМ в автомобиле и для чего он нужен? Техническое обслуживание газораспределительного механизма

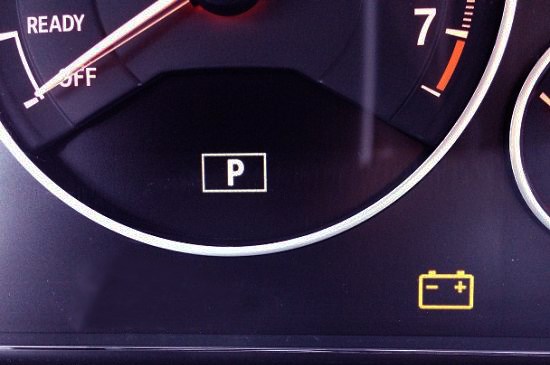

Среди них обязательно должен загореться красный значок аккумуляторной батареи. Так и должно быть, пока нет причин для беспокойства. Горящий значок показывает, что в данный момент генератор не заряжает батарею.

Теперь запустим двигатель. Сразу после этого горящий значок аккумуляторной батареи должен погаснуть, что свидетельствует о том, что генератор заработал и стал заряжать аккумуляторную батарею. Совсем другая ситуация, если индикатор не погас или он внезапно загорелся при работающем двигателе.

Необходимо запомнить главное — если при работающем двигателе горит значок аккумулятора на панели приборов, то в системе электрооборудования есть серьезная неисправность.

Ваз 2106 горит лампочка зарядки аккумулятора причины

• износ щеток
• неисправность реле регулятора
• неисправность выпрямителя (диодного моста)
• износ коллектора ротора
• обрыв обмоток статора или ротора

Проблемы с зарядкой аккумулятора и генератором на ВАЗ 2106-2107 — лампа горит, но зарядка есть – Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

Замыкание между витками генератора

Сильное нагревание корпуса генератора указывает на нарушение изоляции внутри него. Диагностировать поможет мультиметр или омметр, также нужно знать норму минимума сопротивления на обмотке для своего авто. Для ВАЗ 2107, например, 2,7 Ом. Если напряжение ниже нормы, значит, изоляция нарушена, требуется замена обмотки.

Определить неисправность реле и щеток поможет мультиметр или вольтметр. Нужно замерить напряжение на клеммах при работающем и выключенном двигателе.

Если напряжение снижается при включении мотора вместо того чтобы увеличиваться, осмотрите диодный мост и щетки. При обнаружении неисправности замените. Диодный мост часто поддается самостоятельной перепайке.

Почему горит лампочка аккумулятора на ВАЗ

• Рваный ремень или со следами физического износа необходимо заменить.
• Ослабленный, без следов износа – подтянуть. Правильно натянутый ремень при нажатии на него не должен прогибаться более, чем на 1,5 см.

Не гаснет лампа зарядки аккумулятора но зарядка идет Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.

Что делать, если лампочка загорелась и двигатель не заводится

Диагностика системы АКБ заключается в проверке генератора и электропроводки. Из инструментов нам понадобится тестер, лампочка 21 Вт. с припаянными проводами.

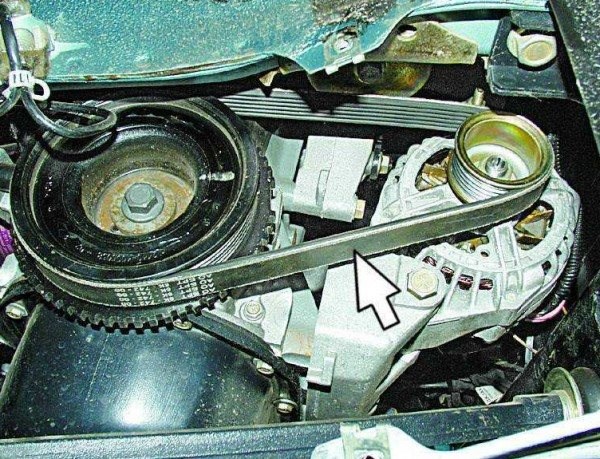

В первую очередь проверяем натяжение ремня генератора.

Допустимый прогиб ремня составляет 6–10 мм

Если всё в порядке, переходим к проверке электропроводки. В первую очередь проверяем тестером напряжение на обмотке возбуждения генератора (самый тонкий провод).

На рисунке деталь 2-обмотка возбуждения генератора ВАЗ

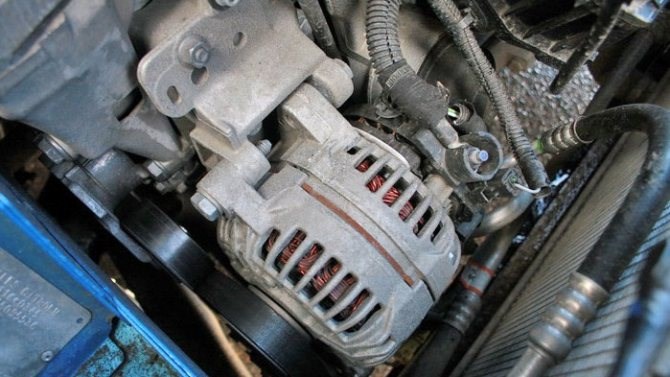

Если электропроводка исправна, или неисправность устранили, перейдём к проверке генератора. Для этого снимаем генератор с автомобиля и частично его разбираем.

Видео: как разобрать генератор, если индикатор АКБ мигает или горит в полнакала

Нам будет достаточно снять заднюю крышку и реле-регулятор. Осматриваем всё внутри: не должно быть обгоревших контактов, следов коррозии и окисления.

После этого мультиметром проверяем диоды моста на обрыв и короткое замыкание. При неисправности одного из них, диодный мост меняется в сборе. Осматриваем реле-регулятор: щётки не должны заедать и не иметь трещин. В любом случае лучше заменить на новое.

На заключительном этапе проверяем обмотки на обрыв и короткое замыкание.

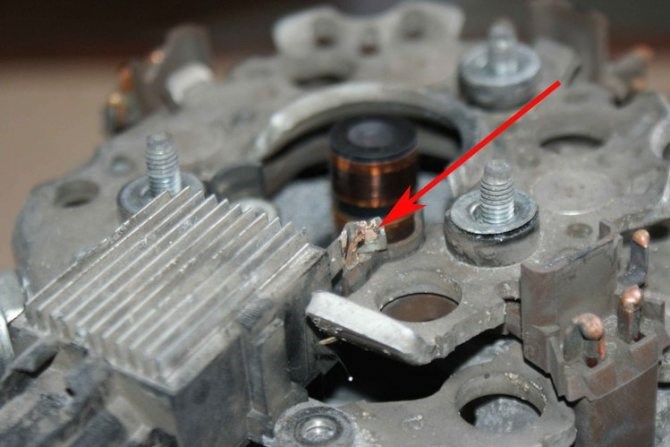

Для проверки обмоток генератора достаточно снять заднюю крышку

На этом проверку генератора можно считать законченной. При обрыве или коротком замыкании в обмотках ротора или статора они подлежат замене.

После ремонта или замены генератора или ремонта электропроводки лампа неисправности генератора погаснет сама.

Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение

• Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Что делать если не горит лампа зарядки аккумулятора на ВАЗ 2114 – Необходимо запомнить главное — если при работающем двигателе горит значок аккумулятора на панели приборов, то в системе электрооборудования есть серьезная неисправность.

Схемы подключения генераторов разных моделей

Схема подключения Г-221А

Генератор Г-221А устанавливается на автомобилях ВАЗ 2101-2104, ВАЗ-2106, 2107. Его выпрямленный ток равен 42 А, а максимальная мощность – 588 Вт. Схема подключения представлена на рисунке ниже.

Здесь цифрами обозначены:

Когда генератор раскручивается, с его выхода на разъем 12 приборной панели приборов ваз 2107 приходит положительное напряжение +14 В, которое запирает диод. Ток от аккумулятора перестает идти, и лампочка гаснет.

На видео можно посмотреть принцип работы схемы генератора Г-221А.

Подключение Г-222

Г-222 способен выдавать ток в 50 А. Схему его подключения можно найти на рисунке ниже.

По мере того, как двигатель раскручивается и напряжение на выходе возрастает, контакты реле размыкаются. В результате индикаторная лампа панели приборов гаснет.

Подключение 37.3701 (Г-2108)

Генератор 37.3701 устанавливался на автомобили ВАЗ 2108, но его можно устанавливать на ВАЗ 2106 и 2107. По габаритам и крепежу он аналогичен классическому Г-221. Ток на выходе может достигать 55 А.

В этой схеме при включении зажигания напряжение +12 В от АКБ идет через замкнутые контакты реле зажигания, предохранитель, который находится в монтажном блоке и обозначен цифрой 10 на схеме. После этого ток через индикаторную лампу зарядки приходит через разъем 61 генератора на обмотку возбуждения.

Когда частота вращения увеличивается, вместе с ним увеличивается и напряжение на обмотке возбуждения. Когда напряжение на выходе становится равным 12 В, напряжение на обеих ножках лампы выравнивается, и лампа гаснет.

Лампа акб горит в полнакала ваз 2112 16 клапанов

• натяжение ремня, соединяющего генератор с двигателем, ослабло;
• ремень порвался;
• перегорел предохранитель;
• вышло из строя реле индикаторной лампы;
• перегорел диодный мост;
• плохой контакт на клеммах АКБ;
• пропал контакт с «массой».

Почему может гореть лампа зарядки АКБ? Лампа АКБ светится и не мигает. Когда мультиметр показывает примерно 12 Вольт на клеммах АКБ, и мотор заведен, а сама батарея разряжена. Нужно наждачной бумагой зачистить клеммы аккумулятора, затем провода высокого напряжения. Очистив клеммы и вернув их на место, измеряем на них напряжение, при запущенном моторе.

Как устранить неисправность

Чтобы понять, от чего горит эта лампочка, не глушите мотор. Нужно открыть капот машины и на работающем моторе измерить нагрузочной вилкой либо мультиметром напряжение, которое будет на аккумуляторных клеммах. Нормальным считается 13,5- 14,5 Вольт. Если зарядка не происходит, напряжение будет 12 Вольт или ниже.

• Парочка отверток – шлицевая и крестовая
• Лампа 12-ти вольтовая (контрольная)
• Нож
• Плоскогубцы
• Наждачная бумага
• Мультиметр

Разная неисправность устраняется по своему, поэтому перечислю по очереди все возможные варианты и способы устранения.

Вариант первый

Лампа АКБ светится и не мигает. Когда мультиметр показывает примерно 12 Вольт на клеммах АКБ, и мотор заведен, а сама батарея разряжена. Нужно наждачной бумагой зачистить клеммы аккумулятора, затем провода высокого напряжения. Очистив клеммы и вернув их на место, измеряем на них напряжение, при запущенном моторе.

Когда ситуация не меняется, проверьте на электрогенераторе напряжение на контакте «30». Для этого один щуп мультиметра прислоняем к клемме «30», второй щуп к массе. Если напряжение окажется выше, чем напряжение клемм АКБ, тогда контакт клеммы «30» нужно зачистить. Если необходимо, замените провод, который идет от этой клеммы к аккумулятору.

Вариант второй

Светится лампочка АКБ, но зарядка идет, однако под нагрузкой (фары или сигнал) лампочки моргают. Батарея имеет пониженный уровень зарядки. Возможная причина — ослабление натяжки генераторного ремня, шкива либо люфте генераторного подшипника.

Помимо этого, причиной могут быть диодный мост и обрыв обмотки статора. Нужно отключить зажигание и мультиметром поочередно проверить все диоды, при обнаружении пробоя выполнить замену диода или всего моста.

Проверить состояние щеток генератора тоже нужно. Оставшаяся длина щеток должна быть не менее 5 миллиметров, иначе их следует заменить. Раз уж полезли в щетки проверьте и состояние держателей, может быть они изношены, и создают вам проблемы.

Вариант третий

В этом варианте лампа АКБ не светиться, и не моргает, не срабатывает датчик заряда, однако на батарею не поступает зарядка. Это означает перегорании предохранителя. Обозначен предохранитель маркировкой «F10», он десятиамперный. Бывает, что после его замены результат не изменился. Тогда ищите неисправность замка зажигания, либо проблема с реле зажигания.

Вариант четвертый

Когда лампа АКБ, после включения зажигания не светится, но заряда нет, а световые приборы работают нормально. Нужно снять с клеммы «61» на электрическом генераторе провод, после этого провод подключаете к кузову. Если от этого лампочка АКБ засветится, тогда прогорела его обмотка возбуждения.

Вариант пятый

Лампочка АКБ горит или подмаргивает, зарядка отсутствует или идет с перебоями. Проверьте разъем в панели приборов, не закисли ли контакты. Почистите при необходимости. Проверьте работу реле-регулятора. Чтобы его проверит, нужно запитать его, и замерить напряжение на щетках генератора. Когда напряжение на щетках 12 Вольт, тогда реле исправно. Если нет, реле-регулятор придется заменить.

Лампочка горит при увеличении оборотов

• Перегорел предохранитель.
• Сломался реле — регулятор.
• Неполадки диодного моста.
• Плохой контакт (окисление или обрыв) провода массы.
• Окислились контакты АКБ либо клемм генератора.
• Износились щетки генератора или держатели щеток.
• Не исключен обрыв обмотки возбуждения автомобильного генератора.
• Натяжение ремня генератора прослабло, вследствие его растяжения или ослабло крепление генератора и ремень провис.
• Обрыв ремня генератора.
• Люфт подшипника в генераторе.
• В случае повреждения выключателя зажигания, лампочек будет гореть сразу несколько.

Лампочка загорается на холостом ходу Статья в тему: Блокировка межосевого дифференциала: что это такое

Схема проводки

Для диагностики и ремонта неисправностей, связанных с цепями генератора и возбуждения, нужно знать принцип работы этой системы. Рассмотрим схему проводки автомобиля ВАЗ-2114.

Особенности схемы проводки ВАЗ-2109

Особенности схемы проводки ВАЗ-2170

Таким образом, чтобы провести диагностику и устранить проблему, требуется произвести проверку всех элементов цепи возбуждения и системы генератор-аккумулятор.

Немного теории

Про лампочку аккумулятора

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;. Существует несколько причин, почему не горит лампа аккумулятора перегорела лампочка индикатора, вышел из строя предохранитель, разряд батареи, другие неполадки в электрической цепи. Неисправности генератора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Износ щеток или поломка реле генератора

1. Во-первых, без индикатора нельзя контролировать зарядку батареи и работу генератора.
2. Во-вторых, в некоторых автомобилях нет встроенного сопротивления, а без него цепь разрывается, генератор перестает выдавать электрическую энергию в сеть автомобиля и зарядка батареи прекращается.

О каких неисправностях в работе машины свидетельствует индикатор АКБ С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора
Горит лампа АКБ

Специалисты по ГБЦ. Современное оборудование. Гарантия на работы. Опыт 20 лет.

• Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Ситуация вторая — вольтметр на “приборке”, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (

Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой – произведите замену.

Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

• Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение “F10”, его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.
• Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

• Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае – замените реле-регулятор.

Почему лампочка зарядки аккумулятора горит в полнакала на ваз 2110

• Неисправно реле-регулятор, диодный мост;
• Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;
• Перегорел предохранитель или плохой контакт;
• Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;
• Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;
• Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Что это означает Может. Если помер (или при смерти) диод в дополнительном выпрямителе моста. Он в этом случае занижает опорное напряжение для реле-регулятора, поэтому в бортовой сети получается повышенное напряжение.
