6 причин, почему нет зарядки в автомобиле ВАЗ 2106 ?

Для начала перечислим причины отсутствия зарядки АКБ на ВАЗ 2106:

• изношен или ослаблен приводной ремень генератора;
• неисправна проводка или соединительные колодки;
• плохой контакт реле-регулятора с кузовом;
• неисправность генератора:
  • износ щеток;
  • пробит диодный мост;
  • повреждены обмотки статора или ротора;

  Причин, как мы видим, довольно много. Для того чтобы выяснить, почему нет зарядки аккумулятора, придется проверить все вышеперечисленные вероятности. Но прежде разберемся с электрической схемой бортовой сети, отвечающей за подзарядку АКБ.



  Горит лампочка аккумулятора на ваз 2106

  • 1 – аккумуляторная батарея;
  • 2 – генератор;
  • 3 – реле-регулятор;
  • 4 – замок зажигания;
  • 5 – монтажный блок;
  • 6 – контрольная лампа зарядки АКБ;
  • 7 – реле контрольной лампы.

  Почему не идет зарядка на ваз 2106. Почему нет зарядки: основные причины. Что такое генератор Если проблема в генераторе, переходим к его диагностике:

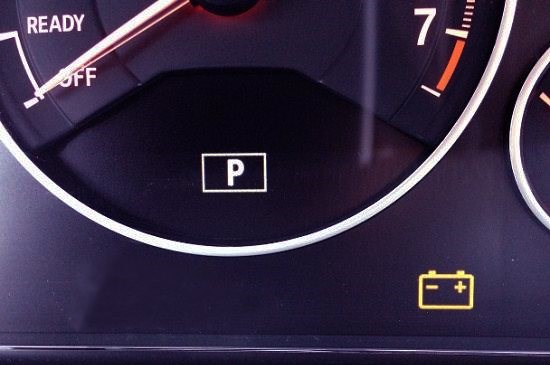

  О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

  Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки аккумулятора, причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. Неисправностей же, которые приводят к этому, может быть несколько:

  • нарушение нормального контакта на выводах батареи;
  • ослабление натяжения или повреждение ремня генератора;
  • отсутствие контакта его «минусового» вывода с «массой»;
  • обрыв в цепи возбуждения ротора или износ щеток генератора;
  • неисправность диодного моста.
  • неисправность соответствующего предохранителя;
  • поломка реле-регулятора.



  Причина нарушения	Способ устранения
  Разряженная АКБ	Зарядить аккумулятор
  Перегоревший предохранитель	Замена элемента
  Окисление клемм АКБ	Зачистка контактов мелкозернистой наждачной бумагой, обработка антикоррозийным составом
  Нарушение изоляции силового кабеля	Замена провода от АКБ до генератора
  Обрыв проводки на участке цепи	Восстановить обрыв, либо заменить провод на отрезке на новый
  Нарушения контактов клемм катушки зажигания, крепления предохранителя в гнезде, выводах ротора, лампочки индикации	Закрепить клеммы, предварительно зачистив от окислов
  Износ реле монтажного блока	Замена реле
  Поломка диодного моста	Замена одного из диодов, либо всего блока
  Выход из строя реле-регулятора напряжения генератора	Замена реле
  Ошибка ЭБУ	Сбросить ошибку (перезагрузить систему, включив и выключив зажигание в период не менее 15 секунд)

  Реле зарядки ВАЗ 2106: характеристика, неисправности

  Горит лампочка аккумулятора на панели приборов

  Выход из строя диодного генераторного моста. Перегорание нескольких диодов выпрямительного блока является причиной слабой зарядки батареи. Обязательно нужно провести диагностику моста.

  Причины отсутствия зарядки и их диагностика



  Мнение эксперта

  Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

  Со всеми вопросами обращайтесь ко мне!

  Задать вопрос эксперту

  Если заменить ремень генератора нечем, нужно прибегнуть к буксировке, иначе мотор почти сразу закипит. Чтобы избежать проблем, связанных с неисправностью электрической цепи зарядки аккумулятора, воспользуйтесь следующими советами. Инструкция по проверке, ремонту и замене генератора на автомобиле ВАЗ 2106 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

  Неисправности лампы зарядки аккумулятора: причины и способы устранения неполадок

  1. Две отвертки (плоская и крестообразная);
  2. «Контролька» (лампочка на 12V);
  3. Мультиметр;
  4. Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

  Моргает лампочка зарядки аккумулятора ВАЗ-2106: причины, ремонт Окислившиеся клеммы аккумулятора тормозят подачу зарядки генераторной установки автомашины. Клеммы можно самостоятельно отчистить растворенной в воде содой, снимающей налет. Клеммы следует очищать полностью, вытирать сухой ветошью и смазывать автомобильной смазкой, например, «Литолом».

  Горит лампа зарядки аккумулятора ВАЗ 2106 но зарядка не идет

  Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Горит лампа зарядки аккумулятора ВАЗ 2106 но зарядка не идет», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

  В своё время меня достала долбанутая схема подключения генератора. Постоянный недозаряд, перезаряд, горящие шоколадки. Поставил 08 генератор ставится как родной, некоторые манипуляции со схемой подключения — и больше никаких проблем.

  Я когда даю газу а но тухнет что это может быть

  при запуске двигателя лампочка почти не гаснет, если газануть горит ярче, зарядки почти нет, если отключить АКБ двигатель продолжает работать на генераторе Жигули 2105, генератор родной

  не подскажешь где находятся предохранители генератора? лампочка аккумулятора вообще не горит

  ты не мог бы сделать обзор предохранителей от генератора?

  что делать если при включеном зажигании не горит лампочка зарядки, а когда завёл двигатель она горит?

  Помогите пожалуйста найти причину в следующем: если я не езжу на своей королле 98 года в течение 3-х дней, через пару километров машина испытывает проблемы связаные с подачей тока А на светофоре вообще может заглохнуть Что мне делать?

  ребята помагите мне по електреке , подключид генатор от ваз2101 на ваз2107немагу найти куда ставит от реле провад

  помогите пожалуйста у меня ваз 2107 карбюратор . не дает зарядку причина думал генератор купил новый подключил и опять зарядки нет в чем может быть причина?

  скажи пожалуйста что за книга у тебя хочу точно такуе же



  Сработал предохранитель электрической цепи

  • снимаем с двигателя генератор;
  • разбираем его;
  • проверяем угольные щетки на предмет износа;
  • при помощи тестера проверяем диодный мост. В большинстве случаев проблема находится именно в нем.

  Неисправность реле-регулятора Для этого щуп омметра прикрепить к клемме генератора под обозначением 30, второй щуп установить на корпусе. При нормальном рабочем диодном выпрямителе показание на приборе должно стремиться к нулю.

  Диагностика и ремонт

  Когда горит лампочка индикатора зарядки аккумулятора, необходимо провести диагностику и установить причину ее свечения. Изначально нужно убедиться идет зарядка на батарею или лампочка сигнализирует из-за какой-то другой проблемы, т.е. определить работает генератор или нет.

  Есть пара простых способов проверки. Если неприятность застала в дороге, нужно обратить внимание на световые устройства (фары, подсветка панели, светильники салона), когда нет зарядки, аккумулятор садится, и яркость свечения понижается. Использовать можно ночью, когда фары включены (более заметно).

  Днем можно применить «старый» действенный способ, не требующий каких-либо приборов и оборудования, который наверняка даст ответ, работает генератор или нет. Последовательность диагностики следующая:

  • открыть капот;
  • завести ДВС;
  • включить потребители, обеспечив нагрузку на сеть (фары, обогрев заднего стекла ит.д.);
  • снять минусовую клемму с АБК;
  • если мотор продолжает работать, фары светятся, то генератор успешно вырабатывает электроэнергию, способную питать все системы и заряжать аккумулятор;
  • если двигатель заглох после снятия минусовой клеммы, то электромеханический источник питания сломался.

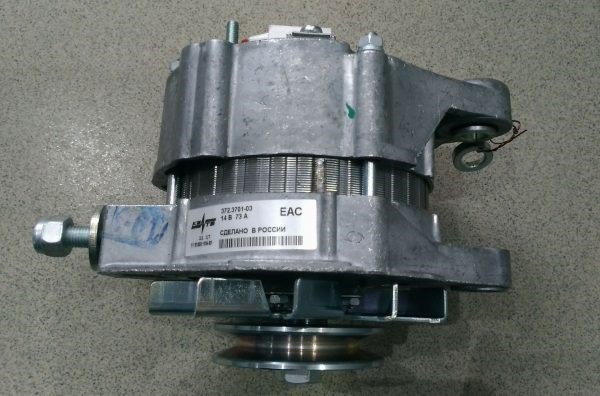

  Убедившись в том, что генератор не дает электроэнергию, его нужно тщательно обследовать, установить и устранить неисправности. Производить процедуру лучше в гаражных условиях и иметь минимум необходимого инструмента.

  Ремень генератора

  Начинать нужно с самого простого действия, т.е. проверить целостность приводного ремня и его натяжение.



  Целостность ремня, если нет явных повреждений, проверяют после его снятия. Ослабив натяжное устройство (оно может быть на генераторе или отдельно установлено в виде роликов), снимаем ремень, выворачиваем его наизнанку и сгибаем. Внимательно обследуем внутреннюю часть, если есть трещины, то ремень необходимо заменить.

  Токосъемные щетки

  Покончив с ремнем, переходим к щеткам. На большинстве автомобилей расположение генератора на двигателе позволяет демонтировать блок щеток без его снятия. Держатель щеток и реле-регулятор изготовлены, как единое целое.

  Регулятор напряжения

  После диагностики щеток сразу можно провести проверку регулятору напряжения, только его нужно поставить на место. Проверка не сложная, ее можно произвести самостоятельно. Для этого необходимо иметь при себе мультиметр.

  Отсутствует контакт на клеммах генератора

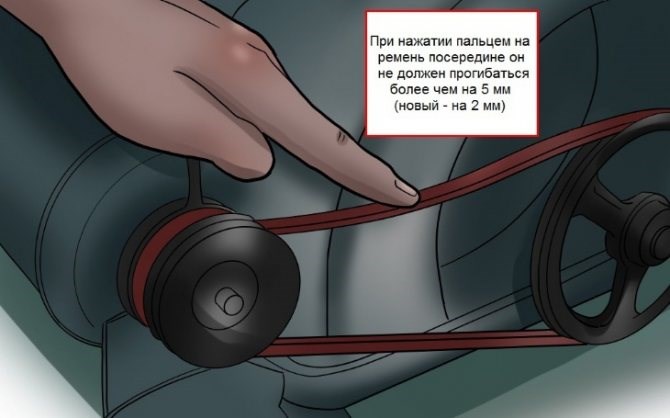

  Натяжение ремня генератора

  Параллельно с профилактикой на генераторе не помешает полностью произвести ревизию всех провод отходящих от него. Осмотреть клеммы, изоляцию и по необходимости отремонтировать или заменить.

  Подшипник



  Мнение эксперта

  Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

  Со всеми вопросами обращайтесь ко мне!

  Задать вопрос эксперту

  Подробнее о том, как производится ремонт шестерочного генераторного устройства в домашних условиях, смотрите на видео ниже автор ролика Николай Пуртов. Оно является коммутатором токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток. Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

  Неисправность предохранителя

  • запустить мотор;
  • в режиме холостого хода замерить напряжение, предел должен не выходить за рамки от 13,2 до 14 В;
  • частоту вращения коленвала увеличить до 2000 – 2500 оборотов в минуту, значения напряжения при этом должны быть в пределах от 13,6 до 14,2 В;
  • от 3500 об/мин коленвала и выше напряжение на генераторе не должно превышать 14,5 В.

  Постоянный свет Первый тип поломки — лампочка на приборке горит всегда или время от времени загорается во время езды, причины следующие:

  Демонтаж и снятие

  Как снять генератор ВАЗ и как разобрать устройство? Какой генератор лучше поставить на ВАЗ 2106?

  Чтобы произвести ремонт генератора ВАЗ 2106, выполните следующие действия:

  1. Сначала необходимо отключить штекер от выхода 67 на узле.
  2. После этого отключается штекер от выхода так называемого нулевого провода.
  3. Далее, нужно немного отодвинуть изоляционный чехол, после чего с помощью гаечного ключа на 10 нужно открутить гайку фиксации проводки, в частности, речь идет о тридцатом выводе. Проводку можно отсоединить.
  4. Теперь можно снять ремешок. Если вам нужно его только заменить, то покупайте хороший ремень — проверьте его состояние, на ремешке должны повреждения. Размер ремня генератора ВАЗ 2106 должен соответствовать номинальному, он указан в сервисном мануале.
  5. С помощью гаечного ключа на 17 необходимо выкрутить две гайки, который фиксируют регулировочную планку, ее нужно снять.
  6. Затем открутите гайки нижнего фиксатора механизма, извлеките болт, а также втулку. Сам узел будет фиксироваться на кронштейне.
  7. После этого узел можно демонтируется. При необходимости производится замена генератора. Дальнейшее подключение генератора осуществляется в порядке, обратном снятию.

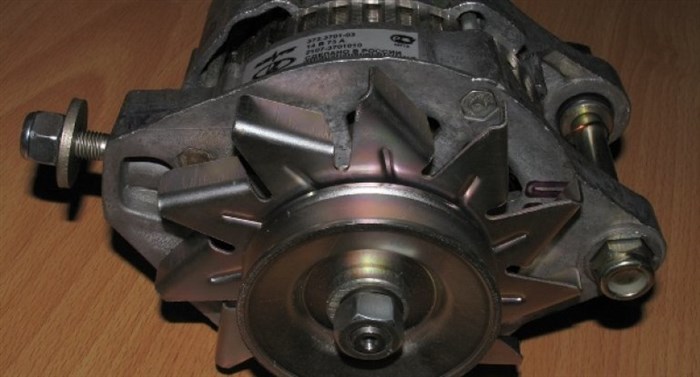

  Устройство системы зарядки и генератор

  1. Плохое натяжение ремешка либо его проскальзывание при езде на высоких оборотах. Избавиться от такой проблемы можно путем регулировки натяжения ремешка.
  2. На АКБ окислились выводы, произошло повреждение проводки либо ослабли фиксаторы наконечников проводки на механизме.
  3. При выходе из строя АКБ ее необходимо поменять.
  4. Проблемы в работе регулятора напряжения могут быть исправлены путем зачистки контактов, а также регулировкой или заменой элемента.

  Диагностика и ремонт Отношение к сигнальной лампе двоякое. Она может не гореть в принципе, скорее всего, перегорела или отсутствует контакт в патроне, возможно, сработал предохранитель, отвечающий за цепь на панели приборов (в частности за лампочку).

  Причины отсутствия зарядки и их диагностика



  Изнашивание щеток генератора. При недостаточной длине щеток генератора ВАЗ 2106 зарядка становится низкой и может исчезнуть совсем. Проверка технического состояния запасных частей должна начинаться с тщательного осмотра щетки генератора. Длина щеток не может быть менее 12 мм. Если она меньше, необходима замена детали.

  Выход из строя диодного генераторного моста. Перегорание нескольких диодов выпрямительного блока является причиной слабой зарядки батареи. Обязательно нужно провести диагностику моста.

  Целостность электрических предохранителей. Бывает, что плавкие ввертки предохранителей целые. В этом случае проверять надо их вершины. Осматриваются имеющиеся на них полоски, разрывающие контактность заряда.

  Целостность генераторного ремня и натяжка.

  Изношенность внутреннего фрагмента шкива. Ремень генератора имеет вид клина, вследствие чего его распирает между щеками шкива. Если шкив приходит в негодность, то ремень генератора начинает проскальзывать, в результате чего зарядка может совсем пропасть. Шкив необходимо срочно заменить вместе с ремнем генератора.

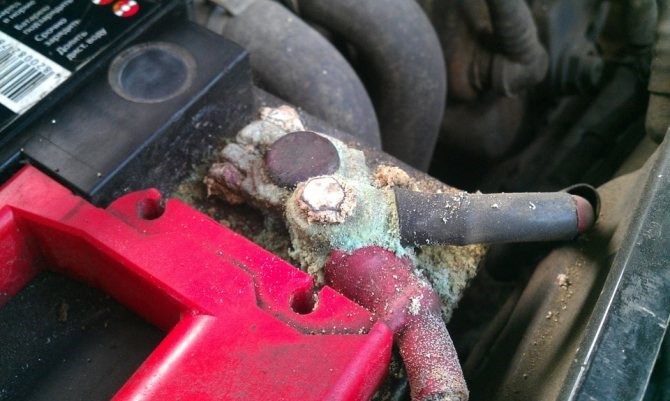

  Окислившиеся клеммы аккумулятора тормозят подачу зарядки генераторной установки автомашины. Клеммы можно самостоятельно отчистить растворенной в воде содой, снимающей налет. Клеммы следует очищать полностью, вытирать сухой ветошью и смазывать автомобильной смазкой, например, «Литолом».

  Если пропала зарядка, обязательно проверьте подсоединения клемм на генераторе на наличие окисления или разъединения контакта. У генератора осмотрите контакты с «массой» автомобиля — это провод в форме змейки.

  Для решения проблемы потребуется:

  Неисправность реле-регулятора

  Горящая вполнакала лампа говорит о неисправности моста диодов или изоляции. Для решения проблемы рекомендуется заменить мост. Также плохая работа индикатора может означать, что ключ зажигания повернут не до упора — в этом случае стоит просто налить немного WD-40 в скважину замка зажигания.

  Горит еле заметно



  Мнение эксперта

  Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

  Со всеми вопросами обращайтесь ко мне!

  Задать вопрос эксперту

  Итак, если на ВАЗ-2106 моргает лампочка зарядки, это может свидетельствовать о двух неисправностях в вашем автомобиле. Полупроводники в выпрямителе условно подразделяются на положительные с красным корпусом и отрицательные с черным корпусом. Разрядка АКБ По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

  Отсутствие контакта вывода генератора с «массой»

  • электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;
  • якорь — специальная пластина, управляющая контактами;
  • переключатель (переключающий, размыкающий, замыкающий).

  Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки аккумулятора, причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. Неисправностей же, которые приводят к этому, может быть несколько:
