Замена лампы дополнительного верхнего стоп-сигнала (для применения на моделе Ford Fusion)
#лампа_дополнительного_верхнего_стоп_сигнала #электрооборудование_автомобиля #Ford_Fusion #Форд_Фьюжн
1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.
Примечание:
При необходимости воспользуйтесь плоской отверткой.
4. Далее, поочередно вставляем плоскую отвертку в отверстия и аккуратно, чтобы не повредить, отжимаем фиксаторы корпуса верхнего стоп-сигнала.
5. Закрываем дверь багажного отделения и, потянув на себя, …
… извлекаем корпус верхнего стоп-сигнала из двери багажного отделения.
6. Теперь можно заменить перегоревшую лампу.
7. Извлекаем перегоревшую лампу из патрона, потянув ее в сторону. Удаляем лампу в отходы.
8. Берем новую лампу, с аналогичными характеристиками (маркировка — W16W), …
… и вставляем ее в патрон до упора. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы.
9. Включаем зажигание и проверяем работоспособность новой лампы.
10. После замены ламп(ы) до характерных щелчков аккуратно вставляем верхний стоп-сигнал в дверь багажного отделения.
11. Открываем дверь багажного отделения и обратно устанавливаем две резиновые заглушки.
12. Закрываем дверь багажного отделения.
Ремонт Ford Fusion: Схемы электрооборудования
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Замена лампы дополнительного верхнего стоп-сигнала Ford Fusion в картинках Питание магистрали выполняется через выключатель FF, установленный под капотом машины.
Горит Лампочка Открытой Двери Форд Фьюжн
Форд Фьюжн . СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ
При включении зажигания загораются следующие сигнализаторы и индикаторы:
Если сигнализатор/индикатор не загорается при включении зажигания, это указывает на неисправность соответствующей системы. Система должна быть проверена механиком, прошедшим надлежащую подготовку.
Если она загорается во время движения, это указывает на неисправность. Тормоза будут по-прежнему нормально работать (без антиблокировочной системы тормозов), если лампа предупреждающего сигнала тормозной системы не горит. Проверьте автомобиль у авторизованного дилера.
Индикатор загорается, когда система включена. См. Автоматическое управление дальним светом фар.
Если этот сигнализатор загорается во время движения, это указывает на неисправность. Выключите все ненужное электрооборудование. Незамедлительно проверьте автомобиль у авторизованного дилера.
Индикатор загорается, когда система отключена, или в комбинации с информационным сообщением. См. Blind Spot Monitor. См. Информационные сообщения.
Включается при включении стояночного тормоза при включенном зажигании.
Если эта предупреждающая лампа включается во время движения, убедитесь в том, что стояночный тормоз выключен. Если стояночный тормоз не включен, эта лампа сигнализирует о низком уровне тормозной жидкости или неисправностях в тормозной системе. Незамедлительно проверьте автомобиль у авторизованного дилера.
Индикатор загорается при включении данной функции. См. Использование системы круиз-контроля.
Включается при включении лампы левого/правого указателя поворота или аварийной световой сигнализации. Если индикаторы не выключаются или мигают чаще, проверьте, не перегорела ли лампа. См. Замена ламп.
> Не продолжайте поездку, если этот индикатор горит, несмотря на то что уровень соответствует норме. Незамедлительно проверьте автомобиль у авторизованного дилера.
Концевик двери Форд Фьюжн: отключение, типичные поломки и их устранение
Форд Фьюжн. СИГНАЛИЗАТОРЫ И ИНДИКАТОРЫ
Схема 1. Блок-схема

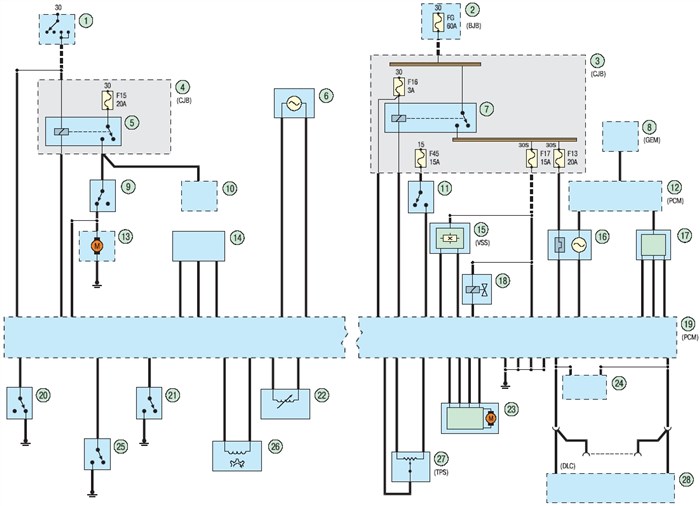

Схема 1. Блок-схема автомобиля Ford Fusion (Форд Фьюжн): 1 – выключатель (замок) зажигания; 2 – монтажный блок в моторном отсеке; 3, 4 – монтажный блок реле и предохранителей за вещевым ящиком; 5 – реле топливного насоса; 6 – датчик детонации; 7 – реле электронного блока управления двигателем;.
