Как восстановить подушку безопасности в автомобиле, если она сработала

Последствия самостоятельного ремонта пассивных средств безопасности могут быть трагическими. Гаражного мастера поджидают две неприятности: ПБ не раскроются в нужный момент или сработают самопроизвольно на любой неровности.

Самое большее, что вы можете сделать своими руками – вставить муляж. И этим обозначить, что жизнь и здоровье близких людей для вас не очень важны.

Современные автомобили еще с конвейера оборудованы SRS AIRBAG. Умные системы безопасности защищают людей от травм и смертей в случае ДТП, столкновения с препятствиями. Если после аварии сработала подушка безопасности, владелец автомобиля решает вопрос замены мешка и возвращения салону первоначального вида.

Все на месте? Как самостоятельно проверить наличие подушек безопасности

1. Отключите аккумулятор авто.
2. Снимите бардачок.
3. Демонтируйте доску приборов.
4. Открутите крепежи каркаса торпедо.
5. Снимите панель целиком и разберите ее.

Ремонт Volkswagen Passat B5 1996-2005: контрольные лампы 23 Установка производится в порядке, обратном снятию. Убедитесь в том, что в салоне автомобиля никого нет. Включите зажигание и только после этого подсоедините к аккумулятору отрицательный провод

1.8. Система надувных подушек безопасности

Система передних надувных подушек совместно с трехточечными ремнями безопасности предоставляет дополнитель ную защиту головы и верхней части тела водителя и пассажира на переднем сидении в случае серьезных фронтальных столкновений. Предупреждение

Максимальное защитное действие ремней безопасности и надувных подушек достигается только при правильной регулировке сидений.

Система передних надувных подушек безопасности не срабатывает при:

– боковых ударах,
– ударах в заднюю часть автомобиля,
– опрокидывании,
– слабых фронтальных ударах.

Система надувных подушек безопасности ни в коем случае не является заменой ремням безопасности, а представляет существенную составную часть общей концепции пассивной безопасности автомобиля. Пожалуйста, запомните что наибольшая эффективность действия надувных подушек безопасности достигается только при совместном действии с надетыми ремнями безопасности.

– электронного устройства управления системой и контроля функциональной готовности системы (блока управления);
– двух надувных подушек безопасности (воздушных мешков с газогенератором) для:
• водителя (в рулевом колесе),
• переднего пассажира (в панели приборов);
– контрольной лампы на комбинации приборов.

Функциональная готовность системы надувных подушек контролируется электронным устройством.

После каждого включения зажигания контрольная лампа системы надувных подушек безопасности загорается приблизительно на 3 секунды (самопроверка).

О нарушении функциональной готовности системы свидетельствует следующее:

– при включении зажигания контрольная лампа не загорается,
– приблизительно через 3 секунды после включения зажигания контрольная лампа не гаснет,
– после включения зажигания контрольная лампа гаснет и затем опять начинает светиться,
– во время движения контрольная лампа светится или мерцает.

Когда отмечено нарушение функциональной готовности системы, необходимо обязательно проверить систему в сервисном предприятии Фольксваген. Иначе существует опасность, что в случае необходимости, надувные подушки не сработают надлежащим образом.

Система надувных подушек спроектирована таким образом, что она срабатывает в случае сильных фронтальных столкновений.

Размеры сектора направления фронтального столкновения, при котором происходит срабатывание системы, представлены на рисунке.

При срабатывании системы воздушные мешки наполняются рабочим газом и, надуваясь, разворачиваются перед водителем и пассажиром.

При упоре водителя и переднего пассажира в полностью надутые воздушные мешки движение их тел по инерции вперед гасится, и риск получения ими травм головы и верхней части тела существенно уменьшается.

Как проверить подушки безопасности, проверка подушек безопасности при покупке авто

Пассат б5 горит АБС и восклицательный знак Замена обшивки панели с вероятностью 99,9% говорит о том, что в машине срабатывали фронтальные подушки безопасности. Ведь никакого другого повода перетягивать ее просто нет.

Причины появления значка

Чаще всего причиной неисправности тормозной системы автомобиля является падение уровня тормозной жидкости. По этой причине на некоторых автомобилях значок «восклицательный знак» может «моргать» – в зависимости от условий движения (тормозная жидкость в бачке плещется, из-за чего её уровень становится то ниже, то выше).

Уровень жидкости может упасть по нескольким причинам, к примеру: из-за появления течи жидкости, из-за сильного износа тормозных колодок, или из-за испарений при длительной эксплуатации без замены (замена жидкости по регламенту должна производиться не реже, чем раз в два года).

Ещё одной причиной появления значка может стать значительное понижение давления в тормозной системе, которое создаётся вакуумным усилителем тормозов. В этом случае необходима диагностика вакуумного усилителя.

Пиктограмма на панели приборов может загореться так же и в случае повреждения самой системы оповещения о неисправностях. То есть, если датчик работы тормозной системы перестаёт работать – он сообщает об этом водителю.

Причиной появления значка «восклицательный знак» может стать так же и неисправность ручного тормоза – стояночной тормозной системы автомобиля. К примеру, может некорректно работать датчик положения «ручника», или сам «ручник» может оказаться «не до конца выключен».

Если сработала подушка безопасности, что менять ?

• Зайти в раздел «информация о состоянии машины» бортового компьютера (если он есть) и найти там причину появления значка;
• Проверить уровень тормозной жидкости в бачке под капотом, при необходимости долить жидкость;
• Проверить разъём датчика уровня тормозной жидкости (снять и почистить), случается, что под кожух разъёма попадает грязь или его заливает тормозная жидкость;
• Проверить положение ручного тормоза и его концевик, несколько раз затянуть и отпустить ручной тормоз;
• Проверить состояние тормозных колодок (если это позволяют колёсные диски), большой износ колодок может быть причиной низкого уровня тормозной жидкости;
• Проверить работу тормозов нажатием на педаль (если очень мягкая или очень тугая – на машине лучше больше не ездить до устранения неисправности);
• Если самостоятельно определить причину появления значка «восклицательный знак» не получается – лучше вызывать эвакуатор и везти автомобиль в автосервис, либо постараться найти хорошего мастера-диагноста по вызову;
• Если ближайший автосервис далеко и мастеров по диагностике нет – можно попробовать самостоятельно прочитать ошибки через диагностический разъём автомобиля, через специальный Bluetooth или Wi-fi адаптер. К примеру, очень удобным и популярным является адаптер ELM-327, который можно заказать с доставкой на дом;

Фольксваген Пассат Б5. Система надувных подушек безопасности. Volkswagen Passat B5 Подобными устройствами обладает практически каждое современное авто. Прежде чем проверять наличие подушек безопасности, необходимо узнать, где они расположены. В зависимости от класса и комплектации транспортное средство может быть оборудовано следующими типами таких устройств:

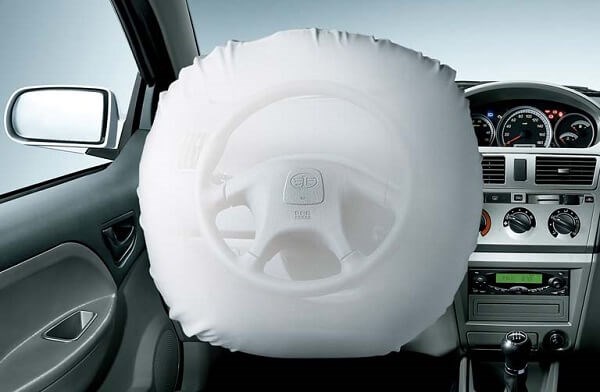

Как проверить датчик удара подушек безопасности

Еще один способ сделать вывод о работоспособности устройства защиты – понаблюдать за поведением специальной сигнальной лампочки на приборной панели. По характеру ее срабатывания можно проверить, насколько исправна система управления подушками безопасности. Для этого поворачиваем ключ зажигания и смотрим на панель:

• если лампочка с изображением подушки продолжает гореть после того, как другие индикаторы погасли – возможно, неисправен датчик удара;
• если лампочка не загорается совсем – есть вероятность того, что хозяин машины специально отключил ее, а, значит, ему есть, что скрывать от покупателя.

К сожалению, доморощенные умельцы давно научились вносить изменения в начинку систем защиты. Даже если индикатор на приборной панели ведет себя так, как надо, это не дает стопроцентной уверенности в исправности датчика удара и подушек безопасности.

Volkswagen > Volkswagen Passat B5 (1996-2000) Руководство по ремонту и техническому обслуживанию > Электрооборудование кузова > Снятие и установка элементов подушек безопасности

• неполное соответствие цвета заглушек с общей палитрой внутренней отделки салона;
• наличие следов восстановления обшивки кресел;
• присутствие на заглушках вмятин, сильных потертостей, сколов или царапин;
• следы замены лобового стекла.

Срезанная оконная подушка Поскольку аккумуляторная батарея непрерывно разряжается, следует выключить все те потребители электроэнергии, включение которых необязательно.

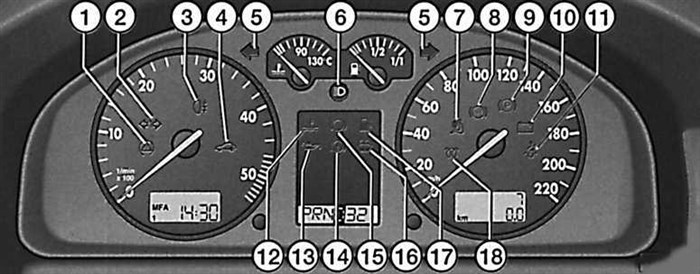

Контрольные лампы Фольксваген Пассат Б5



Поскольку электронная система стабилизации работает совместно с антиблокировочной системой и также с противобуксовочной системой с притормаживанием пробуксовывающего колеса при выходе из строя антиблокировочной системы загорается также контрольная лампа электронной системы стабилизации.

2 – Указатель поворотов при движении с прицепом

4 – Электронная противоугонная система

7 – Система надувных подушек безопасности

Если лампа не погаснет или во время движения загорится, система надувных подушек безопасности неисправна. Такая система должна быть безотлагательно проверена в сервисном предприятии Фольксваген.

Контрольная лампа загорается после включения зажигания или во время запуска двигателяна несколько секунд. Она гаснет после окончания процесса автоматической проверкиработоспособности системы.

Если контрольная лампа при включении зажигания не загорается по истечению нескольких секунд после включения зажигания не гаснет или загорается во время движения, то антиблокировочная система не в порядке.

При наличии неисправности в АБС возможно следующее:

– если контрольная лампа антиблокировочной системы горит только одна во время движения, автомобиль может быть еще заторможен одной нормально функционирующей рабочей тормозной системой без антиблокировочной системы. Следует как можно скорее обратиться в сервисное предприятие Фольксваген.

– если контрольная лампа антиблокировочной системы горит вместе с контрольной лампой тормозной системы, это означает, что не только имеется неисправность в АБС, но и следует ожидать изменений в нормальной работе тормозной системы.

Причинно-следственная связь

Что делать, если значок появился 16 – Уровень жидкости для стеклоомывателей

Компьютер не панацея

Если машина, которую вы осматриваете, оснащена оконными подушками безопасности, проще всего начать именно с них. В их присутствии или отсутствии можно убедиться, сняв резиновый уплотнитель вверху дверного проема.



Чтобы убедиться в наличии шторки безопасности, нужно снять уплотнитель

Часто после срабатывания шторки просто скручивают как попало и засовывают на место. Заводская подушка чистая, аккуратно скручена, иногда помещена в специальный чехол. Так как шторка на оба ряда единая, нет необходимости снимать уплотнители и спереди, и сзади.

Несрабатывавшая шторка безопасности

Но не каждый продавец разрешит вам снимать уплотнители, кроме того, не на любой машине они просто сдергиваются вниз. Понять продавцов можно: уплотнитель, который никто никогда не трогал, держится на своем месте очень плотно. Но если его постоянно сдергивать, он начнет сниматься едва ли не усилием мизинца. Да и не все знают, что перед установкой на место уплотнитель нужно сжать.

Срезанная оконная подушка

Поэтому переходим к простому визуальному осмотру верхней части салона – всего того, что выше оконной линии. Для начала смотрим на потолок: при раскрытии шторок на его обшивке часто образуется залом едва ли не на всю его длину. Но именно часто – не всегда.

Обшивка потолка без повреждений

Далее обращаем внимание на обшивки стоек. Иногда их крепеж ломается при раскрытии шторки, иногда это делают криворукие мастера. Естественно, сломаться крепеж может и при сильном боковом ударе. Поэтому, если пластик на стойках держится на честном слове, ничего хорошего не ждите.

На центральных стойках зачастую находятся заглушки с надписью Airbag. При снятии обшивки мало у кого получается вынуть их, не оставив следов.

Заглушка без признаков демонтажа

Поэтому, если видите на заглушках характерные отметины, значит, их доставали. А поводов лезть туда по причинам, не связанным с кузовным ремонтом, нет.

Поврежденная заглушка

Модули боковых подушек находятся в центральных частях боковин спинок

На некоторых моделях автомобилей в задней части кресел есть молнии на обшивке. В этом случае вообще все предельно просто: расстегиваем замок у внешнего края и смотрим, на месте ли кассета подушки безопасности.

Где находятся подушки безопасности

Риски и опасности восстановления сработавших подушек Чтобы стать обладателем информации о ДТП, в которых участвовал автомобиль, введите VIN или гос. номер ТС в форму поиска на главной странице сайта Автокод. В течение пяти минут вы получите сведения о типе и дате дорожного происшествия. К тому же, на схеме будет обозначено расположение наиболее существенных повреждений кузова.

Снятие и установка элементов подушек безопасности



1 Отсоедините от аккумулятора отрицательный провод (см. главу 5А).

Подушка безопасности водителя

2 Установите рулевое колесо строго «прямо» и поверните его на 90′ вправо или влево. Отпустите рычаг регулировки руля и поднимите руль максимально на себя и вниз.

3 Вставьте примерно на 45 мм тонкую отвёртку в отверстие с задней стороны руля. Отсоедините отвёрткой крепёжный фиксатор подушки безопасности (рис. 22.3.а, б). Поверните подушку на 180″ и отсоедините фиксатор на противоположной стороне.

4 Верните руль в среднее положение. Аккуратно снимитеподушкубезопасностии отсоедините электрический(е) разъём(ы) с задней стороны подушки (рис. 22.4). Подушку безопасности нужно хранить бережно и подушкой кверху.

5 При установке подсоедините электрический^) разъём’ы) и установите подушку на место. Убедитесь в том, что электропроводка не перегнута. Включите зажигание, и только посла этого подсоедините к аккумулятору отрицательный провод.

Подушка безопасности переднего пассажира

6 Подушка безопасности пассажира расположена под крышкой над перчаточным ящиком. Снимите крышку подушки безопасности. ОтвернитеЗкрепёжныхгайки крышки.

7 Отверните 4 крепёжных болта и поднимите подушку с кронштейнов. Отсоедините от подушки электрический разъём (рис. 22.7). Не бросайте и не ударяйте подушку. Подушка должна храниться подушкой кверху.

8 Установка производится 8 порядке, обратном снятию. Убедитесь в том, что электрический разъём подсоединён надёжно (рис. 22.8).

9 Убедитесь в том. что в салоне автомобиля никого нет. Включите зажигание и только после этого подсоедините к аккумулятору отрицательный провод.

10 Установите руль строго «прямо». Снимите рулевое колесо, как описано в главе 10.

11 Отверните винты и снимите накладки рулевой колонки. Верхняя накладка крепится двумя винтами снизу, а нижняя накладка крепится одним болтом под внутренний шестигранник и четырьмя винтами. Возможно потребуется опустить рычаг регулировки руля по высоте и, отвернув 2 крепёжныхвинта, снять его рукоятку (см. главу 11).

12 На автомобилях без системы динамической стабилизации ESP отсоедините электрический разъём под контактным модулем и отсоедините 3 фиксатора. Снимите контактный модуль (рис. 22.12).

13 На автомобилях с системой динамической стабилизации ESP в контактный модуль встроен датчик поворота руля. При установленных строго «прямо» колёсах должно быть видно жёлтое пятно в левом верхнем углу контактного модуля. Метки должны совпадать(рис.22.13). Отсоедините 4 крепёжных фиксатора и снимите контактный модуль с рулевой колонки, отсоединив электрический разъём.

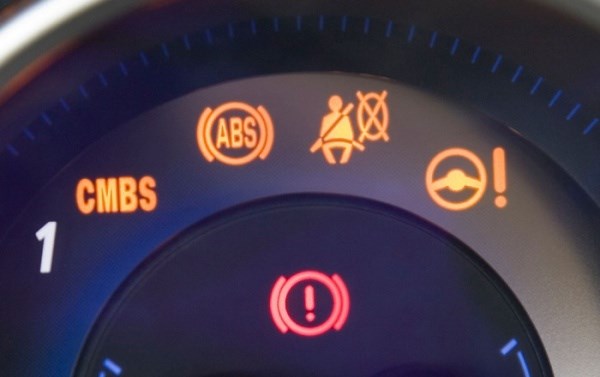

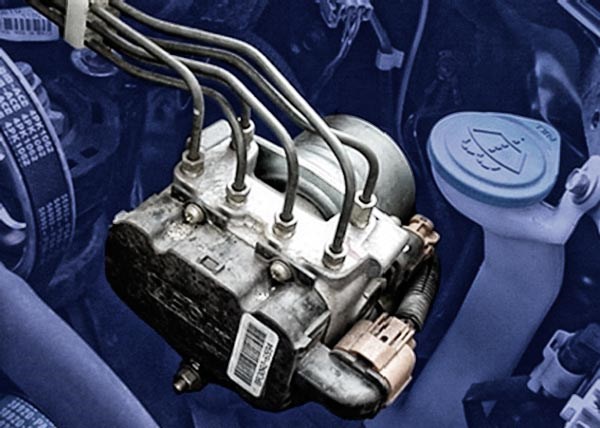

Если горят два значка, «восклицательный знак» и ABS

Пошаговая инструкция
Между сидящим на переднем сидении пассажиром и местом размещения надувной подушки не должны размещаться ни люди, ни животные, ни различные предметы. Кроме того, на дверях не должны быть укреплены никакие аксессуары, например, подстаканники.

Причины появления значка


Мнение эксперта
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
Чаще всего это означает, что автомобиль требует срочного вмешательства сервисменов и водителю необходимо срочно остановиться и заглушить двигатель. Система передних надувных подушек совместно с трехточечными ремнями безопасности предоставляет дополнитель ную защиту головы и верхней части тела водителя и пассажира на переднем сидении в случае серьезных фронтальных столкновений. Несрабатывавшая шторка безопасности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Чтобы убедиться в наличии шторки безопасности, нужно снять уплотнитель

Поврежденная заглушка Все работы по боковым надувным подушкам, а также монтаж и демонтаж устройств этой системы при проведении других работ (например, при снятии передних сидений) должны выполняться только в сервисном предприятии Фольксваген. В противном случае может случиться нарушение нормального действия системы боковых подушек безопасности.
