Немного теории: схема работы
Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).
В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

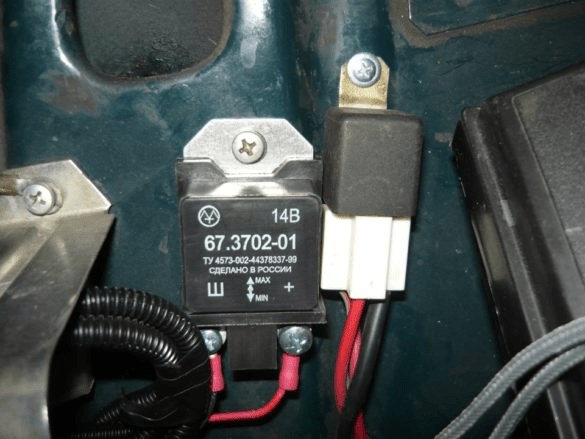

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

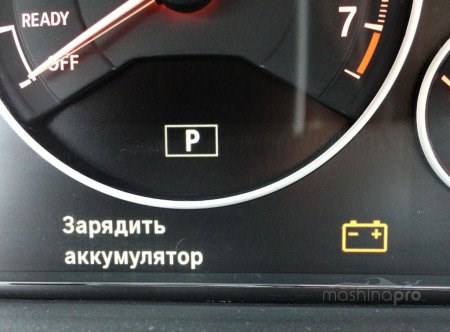

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.
Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.
Далее напряжение «+12В» проходит через диод , встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.
Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.
Горит лампочка зарядки аккумулятора: неисправности
Пути обнаружения возникшей неисправности
Нет зарядки аккумулятора ВАЗ 2110 инжектор: причины и способы их устранения –
- Ослабление натяжения ремня на генератор, его износ или повреждение;
- перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
- поломка реле-регулятора, диодного моста, дополнительных диодов;
- появление обрыва в цепи возбуждения генератора;
- снижение качества контакта на клеммах АКБ или выводе генератора;
- износ щеток генератора ;
- отсутствие качественного контакта провода массы.
Проблемы с зарядкой аккумулятора и генератором на ВАЗ 2106-2107 — лампа горит, но зарядка есть – Что делать если горит лампочка зарядки аккумулятора?
Какими ещё причинами могут спровоцировать эту неисправность
контрольная лампочка зарядки Помимо вышеперечисленных, имеется ещё несколько причин неправильной работы контрольной лампочки зарядки аккумулятора:
питания аккумулятора В первую очередь следует произвести замер напряжения на клеммах АКБ. Если результаты будут ниже рекомендованных, то необходимо пошагово провести проверку всей цепи:
- произвести проверку степени натяжения ремня;
- выполнить замеры напряжения на каждом из выводов на генераторе (его показатели должны быть в два раза ниже, чем полученные при замерах на клеммах аккумулятора);
- проверить сохранность предохранителя;
- убедиться в исправности диодного мостика;
- провести ревизию состояния реле;
- посредством специальных приборов произвести замеры сопротивления цепи питания;
- проинспектировать качество соединение всех проводов в местах их пайки;
- убедиться с помощью тестера в отсутствии обрыва в цепи питания.
Конечно, от возникновения неисправностей не застрахован никто, однако имеется несколько простых рекомендаций, соблюдение которых позволяет продлить срок безаварийной работы всей цепи с и генератора в частности. Выглядят они так:
- регулярно проводить проверку качества крепления генератора, так как наличие постоянных вибраций может привести к возникновению механических повреждений;
- поверхность генератора следует время от времени очищать от грязи;
- за натяжением ремня необходимо следить постоянно и при необходимости его подтягивать;
- периодически следует проверять качество подшипников ротора, для чего снимается ремень и в процессе проворачивания ротора вручную не должно возникать люфтов и посторонних шумов, а вращаться он должен ровно и плавно;
- проводить регулярную проверку качества соединения проводов по всей цепи питания аккумулятора.
Как самостоятельно отремонтировать зарядное устройство для автомобильного аккумулятора Из чего состоит зарядное устройство для автомобильного аккумулятора, и как его правильно ремонтировать.
3-04-2016, 08:00 0 Как самостоятельно отремонтировать зарядное устройство для автомобильного аккумулятора
29-01-2014, 15:58 0 Восстанавливаем энергообеспечение: проверка и восстановление работы альтернатора Volkswagen Sharan
Как самостоятельно поменять генератор на «десятке», не прибегая к услугам автосервиса. Генератор является важным элементом электропитания автомобиля. Технические неисправности, возникающие при неправильной работе с ним, могут нанести ущерб элементам электрооборудования и полностью вывести их из строя.
15-12-2013, 20:25 0 Как самостоятельно поменять генератор на «десятке», не прибегая к услугам автосервиса.
Нет зарядки на ваз 2110 инжектор причины и их решение
Поиск причин неисправностей
Как отремонтировать
Немного теории: схема работы Так вот, лампочка аккумулятора чаще всего загорается тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).
Общие причины постоянного горения лампы АКБ
- приводной ремень генератора ослаб, износился или порвался;
- перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
- нарушен контакт в разъёмных колодках монтажного блока;
- неисправность реле-регулятора;
- неисправность диодного моста;
- неисправность в цепи дополнительных диодов;
- обрыв в цепи подвода тока к электромагнитам ротора;
- нарушение контакта на клеммах аккумуляторной батареи;
- отсутствие питающего тока на выходе из генератора;
- износились щётки генератора;
- нет массы на отрицательном проводе.
Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора
Лампочка иногда может загореться при включении сигнала поворота
Лампочка тухнет и горит в полнакала
Лампочка горит при увеличении оборотов
Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.
Лампочка загорается на холостом ходу
Лампочка периодически мигает при работе холодного двигателя
Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря
Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.
Загорается лампа контроля зарядки АКБ при включении фар
Лампочка загорается при включении фар
Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.
Лампочка продолжает гореть при выключенном зажигании
В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.
И лампочка горит, и зарядка идёт
В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.
Подключение 37.3701 (Г-2108)
- Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.
Загорается лампочка аккумулятора: почему горит лампа АКБ на панели После того как все сделано, нужно проверить натяжение ремня. Для этого нажмите на ветвь ремня большой отверткой. Прогиб между коленвалом двигателя и помпой должен быть в пределах от 12 до 17 миллиметров, а между электрогенератором и помпой – от 10 до 17 миллиметров. Если натяжение ремня будет слишком большим, то увеличится износ подшипников, к тому же ремень может оборваться.
Как отремонтировать
К каждой неисправности существует свой подход. Главное, правильно определить причину поломки. Рассмотрим, как отремонтировать генератор на ЛАДА 2110. Для начала рассмотрим его внутреннее устройство и конструкцию.
Детали генератора ВАЗ 2110:
Нужно очистить все основные места подсоединения проводников, а также места соприкосновения с «массой» автомобиля. Для этого понадобится ветошь, намоченная бензином. Помимо этого, проблема может быть со щетками. Следует заменить щетки и пружины, которые на них давят. Имеет смысл почистить контактные кольца, воспользовавшись для этого наждачной бумагой
Следует прежде всего разобраться, где именно произошел обрыв. При внутреннем обрыве придется менять всю катушку.
Если обрыв внешний, то можно попробовать пайку с последующей изоляцией места соединения
Нужно проверить все катушки и установить, на какой из них произошло замыкание. После этого попытайтесь его устранить
Следовательно, необходимо проверить, где именно осуществляется замыкание. В основном это происходит в местах вывода концов обмотки. Поэтому чтобы это устранить необходимо провести изоляцию либо поменять обмотку.
Основным элементом в схеме генератора является реле регулятор. Именно он задает выходное напряжение. Поэтому часто бывает, что поломка заключается в выходе из строя реле регулятора.
Как правило, причина поломки реле заключается в износе щеток. Они либо стираются либо заклинивают. Поэтому для восстановления реле регулятора достаточно просто заменить щетки или купить новое реле.
Придется проверить изоляцию между витками в катушках статора. Если изоляция нарушена, то попробуйте ее восстановить либо заменить катушки. Или же легче всего купить новый генератор.
При такой поломке необходимо купить новый либо попробовать заменить диоды — их всего 6 в генераторе. Но процедура замены не так легка, как кажется на первый взгляд. Поэтому лучше обратиться к специалисту.
Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора
- Если в автомобиле установлено большое количество оборудования, которое требует много электроэнергии, то генератор просто не сможет справляться с большой нагрузкой. Из-за этого аккумулятор будет недополучать необходимое количество заряда, что приведет к его быстрому износу и посадит АКБ.
- Неправильный выбор батареи. Если выбрать АКБ мощнее той, что генератор способен заряжать, батарея будет постоянно недозаряжена. Это приведет к быстрому износу аккумулятора.
Что стоит на ВАЗ 2110 На автомобиль ВАЗ 2110 всего устанавливалось два вида генераторов. Первый вид ставился на карбюраторный автомобиль. Такой агрегат обладает номером 9402–3701. Второй вид устанавливался на ВАЗ 2110 инжектор. Этот вид обладает номером 3202–3771. Данные генераторы друг от друга отличаются несильно, поэтому и неисправности у них похожие.
Схемы подключения генераторов разных моделей
Схема подключения Г-221А
Генератор Г-221А устанавливается на автомобилях ВАЗ 2101-2104, ВАЗ-2106, 2107. Его выпрямленный ток равен 42 А, а максимальная мощность – 588 Вт. Схема подключения представлена на рисунке ниже.
Здесь цифрами обозначены:
Когда генератор раскручивается, с его выхода на разъем 12 приборной панели приборов ваз 2107 приходит положительное напряжение +14 В, которое запирает диод. Ток от аккумулятора перестает идти, и лампочка гаснет.
На видео можно посмотреть принцип работы схемы генератора Г-221А.
Подключение Г-222
Г-222 способен выдавать ток в 50 А. Схему его подключения можно найти на рисунке ниже.
По мере того, как двигатель раскручивается и напряжение на выходе возрастает, контакты реле размыкаются. В результате индикаторная лампа панели приборов гаснет.
Подключение 37.3701 (Г-2108)
Генератор 37.3701 устанавливался на автомобили ВАЗ 2108, но его можно устанавливать на ВАЗ 2106 и 2107. По габаритам и крепежу он аналогичен классическому Г-221. Ток на выходе может достигать 55 А.
В этой схеме при включении зажигания напряжение +12 В от АКБ идет через замкнутые контакты реле зажигания, предохранитель, который находится в монтажном блоке и обозначен цифрой 10 на схеме. После этого ток через индикаторную лампу зарядки приходит через разъем 61 генератора на обмотку возбуждения.
Когда частота вращения увеличивается, вместе с ним увеличивается и напряжение на обмотке возбуждения. Когда напряжение на выходе становится равным 12 В, напряжение на обеих ножках лампы выравнивается, и лампа гаснет.

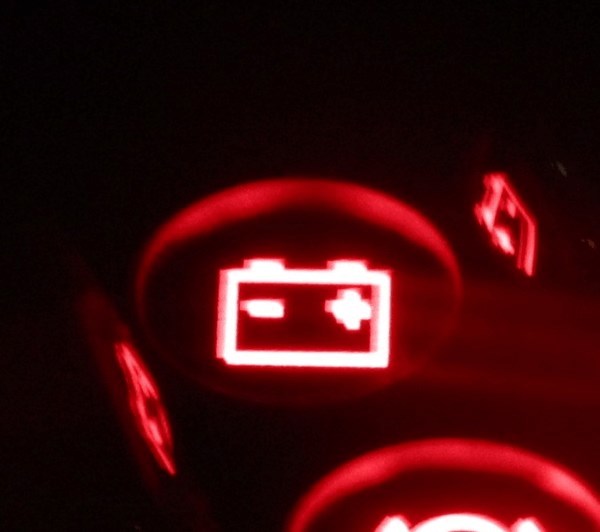

Сигнальная лампа
Что это означает
Горит лампочка зарядки аккумулятора: возможные причины неисправности
- натяжение ремня, соединяющего генератор с двигателем, ослабло;
- ремень порвался;
- перегорел предохранитель;
- вышло из строя реле индикаторной лампы;
- перегорел диодный мост;
- плохой контакт на клеммах АКБ;
- пропал контакт с «массой».
Нарушены контакты на клеммах АКБ Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.
