Схема, распиновка, ремонт приборной панели ВАЗ 2110

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
5. Когда работает «дальний», на панели загорается значок фары;
6. Значок включенной лампочки – индикатор показывает включенные габариты;
7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

• Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
• Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
• Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
• Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Как проверить приборную панель ваз 2110

Схема, распиновка, ремонт приборной панели ВАЗ 2110. 18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
2. Прибора, которые ведет учет числа оборотов – тахометра.
3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
4. Разного цвета индикаторных ламп.
5. Шести отдельных ламп отвечающих за подсветку.
6. Ряда резервных гнезд, куда могут включаться лампы.
7. Одну колодку красного цвета. На электрической схеме она имеет X
8. Другую колодку белого цвета, имеющая обозначение X

Европанель для ваз 2110 Панель для ваз 2110 старого образца
На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

• старые щитки имеют симметричное расположение приборов;
• в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Поиск неисправностей и ремонт панели приборов ВАЗ 2110 | ВАЗ 2111

• стрелка полностью неподвижна;
• дрожание стрелки с последующей ее остановкой;
• работа спидометра проходит только до момента полного прогрева двигателя.

Горит лампочка аккумулятора на панели приборов ваз 2110 В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

• Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

• При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

• При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Кнопки на панели ваз 2110 обозначение

Распространенные неисправности и способы их устранения

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. Ну, что же, посмеялись, теперь перейдем к основному описание индикаторов и ламп на панели приборов ВАЗ 2110. Панель приборов ВАЗ 2110: описание ламп и индикаторов, обозначения значков По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Установка без полного разбора панели

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора;
• отсутствие качественного контакта провода массы.

Форс-мажор со щитком На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

Тюнинг

Для выявления перегоревшей вставки потребуется открыть панель с предохранителями. На «десятках» 2003 года необходимо также проверить состояние разъема, в который вставлена защитная вилка «F19». «Шестерка» и «девятнадцатка» располагаются в одном ряду через несколько гнезд. При изъятии помогает специальный пластиковый пинцет, вмонтированный под крышкой.

В процессе замены необходимо соблюдать ампераж приборов, чтобы электрическая цепь работала правильно.

Виновником выхода из строя предохранителей бывает чаще всего короткое замыкание. Сработку можно увидеть по перегоревшей разорванной части внутри пластикового корпуса предохранителя, посмотрев на просвет. Также проверка проводится при желании мультиметром.

Проверка предохранителей

• Тахометр;
• пидометр;
• Указатель уровня топлива;
• Указатель температуры охлаждающей жидкости;
• Контрольные лампы в количестве 12 штук;
• 6 лампочек подвески щитка приборов;
• Резервное гнездо, предназначенное для контрольной лампы;
• Пара колодок для подключения проводов.

Что делать если горит лампочка зарядки аккумулятора? Если мой обзор был полезен, не забывайте поставить лайк и подписаться на канал и распространить статью по друзьям и знакомым в социальных сетях. Спасибо зап внимание и до новых встреч на канале- удачных вам дорог!

Подсветка кнопок панели ВАЗ 2110

Перед нами обнажился механизм выключателя. Наша цель — черная скоба, поддеваем её отверткой и механизм рассыпается. Так мы получаем возможность свободно вынуть лампу, например пинцетом с изолентой на его концах для лучшего сцепления с лампой. Или же между 6 и 7 контактом есть маленькое отверстие в которое пролезет иголка, чтобы выдавить лампу

Теперь всё зависит от вашей фантазии и средств. К примеру можно купить готовую светодиодную лампу любого цвета. Я же использовал собственную конструкцию (первый опыт пайки smd компонентов =) ). В случае светодиодов, учтите, что «+» это контакт №6, а «-» соответственно №7 (смотрим на тыльную часть корпуса, куда вставляется колодка с проводами).

Не работает стрелка температуры на приборке ВАЗ 2112

#1 Fjellon

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Та ситуация, когда не работает панель приборов на ВАЗ-2112 не редкость для отечественного автопрома. Основная причина слабое натяжение ремня на шкиве генератора натяните ремень, а в случае его повреждения замените. Регулировка фар ВАЗ 2110 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Прыгают стрелки приборов

Схема приборной панели Чтобы устранить проблему подготовьте следующие инструменты:

Устранение неисправности резистора приборной панели VDO

Проблема, описанная ниже, проявляется только на приборных панелях фирмы VDO 2006-2007 годов выпуска под артикулом 1118-3801010. Она устанавливалась с 2004 до 2011 года на модели Калина, Ваз 2110, 2111, 2112, 2113 и 2114. Фирму производителя можем узнать по ее логотипу, расположенному под надписью «km/h»:

Если подрулевой переключатель исправен, то это однозначно проблема в резисторе «E6E»!

Что нужно для устранения болезни приборок VDO

1. Паяльник с тонким наконечником.
2. Припой (олово).
3. Пинцет.
4. Увеличительное стекло.
5. Вилка столовая.
6. Отвертка с наконечником типа «Звездочка».

Для диагностирования данной проблемы необходимо разобрать приборную панель. Чтобы это сделать приборная панель снимается с автомобиля и разбирается. А затем осматривается проблемное место на плате и пропаивается.

Разборка приборной панели VDO

Приборная панель со снятым стеклом и нижней крышкой

Чтобы разобрать полностью следует снять стрелки, а потом отщелкнуть защелки с платы.

Для снятия со своих посадочных мест стрелок на панели приборов можно использовать столовую вилку. Прежде чем снимать важно запомнить их местоположение! Вилку необходимо просунуть под стрелку и путем несильных нажиманий и покачиваний сорвать ее со своего посадочного места.

Чтобы не поцарапать шкалу приборов целесообразно подложить под вилку какую-либо мягкую ткань, либо ватный диск.

Расположение металлических фиксаторов в центре платы и пластиковых по краям

Затем приступаем непосредственно к снятию платы с оставшейся части панели приборов. Для этого необходимо отщелкнуть четыре металлических фиксатора в центре, а также четыре пластиковых фиксатора по контуру. На фото данные фиксаторы обведены черными кругами.

Как устранить глюк с переключением показаний бортового компьютера на панели

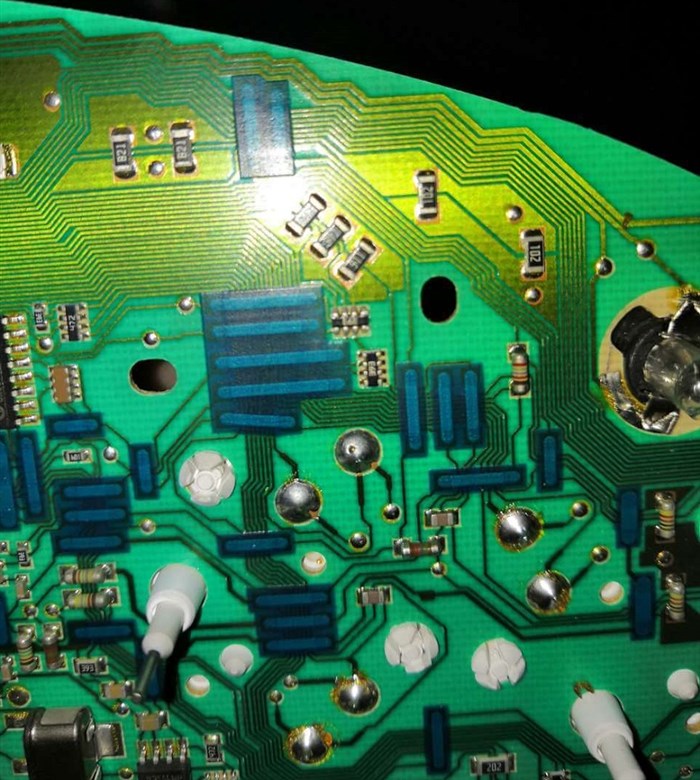

На плате можно увидеть два резистора «Е6Е». Один из них, тот на который указывает стрелка (он в обведен кружком), расположен криво. Это и является причиной отказа переключения между показаниями данных бортового компьютера.

Криво припаянный резистор на плате панели VDO

Необходимо нагреть паяльником припой и пинцетом подвинуть резистор, после чего основательно припаять контакты резистора к дорожкам. В результате должно получиться вот так:

Какими бывают накладки?

• время поездки (действует с последнего обнуления параметров);
• средний расход топлива;
• мгновенный расход топлива (изменяется при движении автомобиля);
• средняя скорость с момента обнуления;
• остаточный запас хода на оставшемся топливе в баке;
• количество израсходованного бензина с момента обнуления.

Проверка подрулевого переключателя Если вам нужна именно евронакладка, тогда есть два варианта:
