ВАЗ 2114 не щелкает реле бензонасоса, как диагностировать поломку, ремонт насоса, каталожные номера

Неисправность топливного насоса в автомобилях ВАЗ 2114 и ВАЗ 2115 — явление достаточно распространённое. Решить эту проблему можно самостоятельно, не прибегая к услугам автосервиса. Процедура замены насоса довольно проста. Она потребует лишь несколько часов свободного времени и стандартный набор инструментов.

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

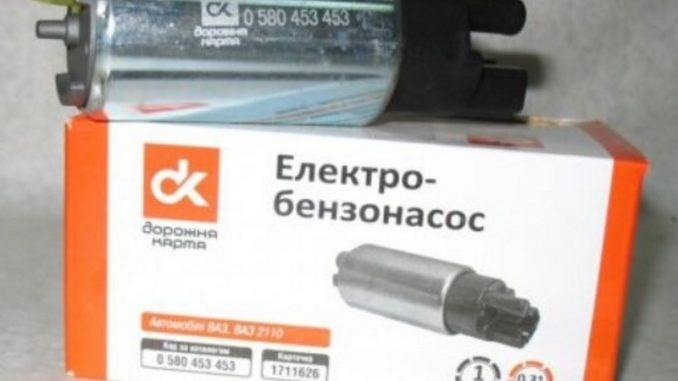

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

• 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
• 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
• 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

ВАЗ 2114 не щелкает реле бензонасоса, как диагностировать

Конструкция и принцип работы бензонасоса

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Для того чтобы, найти причину поломки, необходимо изначально узнать конструкцию и принцип работы бензонасоса. Наиболее распространенная ситуация когда автомобиль вдруг внезапно глохнет, тогда как топлива в баке вполне достаточно. Ваз 2114: нет питания на бензонасос решено По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Где стоит реле бензонасоса ваз 2114 – как проверить, признаки неисправности, почему не работает (не качает), как снять видео — Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

• при включении зажигания отсутствует звук работающего насоса;
• двигатель не запускается или запускается с трудом;
• силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
• появились «провалы» при разгоне;
• мотор утратил мощность.

Почему не работает бензонасос ВАЗ 2114: Причины и решение Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Признаки неисправности

Существует множество признаков неисправности бензонасоса и все они схожи между собой, а так же их можно спутать и с поломками в других элементах топливной системе, таких как: форсунки, фильтра, РДТ и т.п. Признаки неисправности у элементов топливной системы всегда схожи, но у бензонасоса есть свой фактор, который может явно указывать на его неисправность – это звук его работы.

Любой даже самый качественный и новый насос должен издавать звук при работе. Если этого звука нет, то однозначно что-то с насосом не в порядке.

Возможные симптомы поломки:

Все эти проблемы могут быть вызваны и другими топливными элементами. Например, засор форсунок, так же может влиять на плохой запуск и потерю динамики автомобиля.

ВАЗ 2114 не щелкает реле бензонасоса, как диагностировать

• На автомобиле с двигателем в 1,5 литра давление в топливной рампе должно быть: 2,7-3,4 бар;
• На автомобиле с двигателем в 1,6 литра давление в топливной рампе должно быть: 3,5-4,0 бар;

Реле бензонасоса ваз 2114 где находится — Авто ДРайв Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

Отсутствует масса

Масса может отсутствовать по разным причинам. Её необходимо проверить таким образом:

Массу нередко повреждает или сдвигает с места сам водитель при использовании ручного тормоза. Также она может пропасть из-за вибраций. Нужно открутить массовый провод, зачистить контакты и крепко затянуть её.

Нелишним будет зачистить контакты и около лючка бензобака. Если после этого насос не заработал, нужно искать обрыв проводки, прозванивая тестером. Иногда место обрыва видно и при осмотре. Чтобы насос снова заработал, нужно устранить повреждение проводки.

Еще по теме

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Проверка электрической цепи Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Электромоторчик бензонасоса

• водитель вставляет ключ в замок и включает зажигание;
• после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
• затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
• последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
• после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Реле бензонасоса В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

На бензонасос не подается напряжение

Бензонасос на Ланосе, особенно оригинальный – не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Проверяем предохранитель бензонасоса – полезный совет

Начнем с того, где находится предохранитель топливного насоса EF16 и реле К9, коммутирующее цепь питания от аккумулятора до бензонасоса.

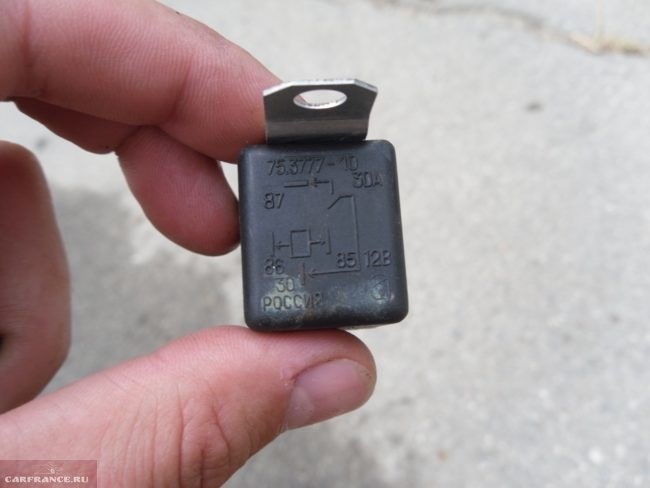

Как проверить реле бензонасоса

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки – к самому бензонасосу.

Проводка к бензонасосу

Признаки неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Существует множество признаков неисправности бензонасоса и все они схожи между собой, а так же их можно спутать и с поломками в других элементах топливной системе, таких как форсунки, фильтра, РДТ и т. Стрелка манометра при наборе оборотов двигается, но очень медленно такой вариант также вполне вероятен. Советы для автомобилистов По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Признаки и симптомы неисправности реле топливного насоса

• 2112–1139009–12 — для двигателей объёмом 1,5 см3;
• 2112–1139009–01 — для двигателей объёмом 1,6 см3;
• 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Популярные поломки Электрический бензонасос на легковом автомобиле ВАЗ-2114, расположен в топливном баке, а после включения зажигания, напряжение на его клеммы подаётся через 15 амперный предохранитель F3 и реле R2, расположенные под панелью со стороны пассажира в салоне автомобиля.

Реле бензонасоса ваз 2115 — Всё об автомобилях Лада ВАЗ

Где находится реле бензонасоса ВАЗ-2115 и как его найти

ВАЗ-2115 – особенности

Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.

Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.

На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.

6.2 Проверка реле включения топливного насоса

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Предохранитель бензонасоса ВАЗ 2115

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

На бензонасос не подается напряжение

1. Замена бензонасоса ВАЗ 2114
2. Реле стартера ВАЗ 2110
3. Замена сетки бензонасоса ВАЗ 2110
4. Реле поворотов ВАЗ 2107
5. Бензонасос ВАЗ 2115

Бензонасос не выключается и перегревается Возможно что и сигналка блокирует бензонасос. Возможно иммобилаейзер блокирует ЭБУ, возможно перечисленные причины уважаемых участников. Нужно пройтись по питающим цепям бензонасоса и его реле.

Проверяем предохранитель бензонасоса на ВАЗ-2114

Специалисты рекомендуют регулярно проверять предохранительное устройство бензонасоса на ВАЗ-2114. Проще всего добраться к этой детали из-под капота, то есть с внешней стороны транспортного средства. Для этого необходимо придерживаться следующей пошаговой инструкции:

1. Открыть крышку капота.
2. Найти пластиковый ящик на блоке управления двигателем.
3. Вскрыть малый блок, который открывается и закрывается с помощью защелок.
4. Найти предохранительное устройство с соответствующей маркировкой (он расположен сверху).
5. Демонтировать предохранительный элемент:
   • для этого понадобятся щипцы, пинцет или зажим;
   • инструментом захватить предохранительное устройство;
   • потянуть предохранитель на себя;
   • извлечь из гнезда.
6. Произвести визуальный осмотр этого устройства:
   • трещины и сколы на корпусе;
   • перегоревшие легкоплавкие материалы внутри;
   • нагар на внутренних пластинах;
   • повреждены контакты.

В случае когда на предохранительном устройстве бензонасоса явные следы сгорания, его замены будет недостаточно. Также потребуется произвести проверку других деталей:

• весь участок токопроводящей цепи на наличие обрывов в ней;
• реле насоса (может залипать);
• контакты бензонасоса (клеммы могут окисляться);
• сам бензонасос.

Согласно маркировке, предохранительный элемент принимает силу тока в 15 А, найти подобный в продаже в специализированных магазинах можно без особого труда.

Специалисты предупреждают, что если проблема поломки кроется не в сгоревшем предохранителе, а в другой детали или в самой проводке, его замены будет недостаточно. Следует определить причину, почему данный элемент вышел из строя. Если этого не сделать, то новый предохранитель бензонасоса сгорит так же, как и предыдущий.

Диагностика

Признаки неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На последних модификациях ВАЗ 2114 2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой. Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания. Распиновка БН ВАЗ 2108, 2109, 21099 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Отсутствует масса

• Для его проверки потребуется та же лампа на 12В;
• Закрепите ее на любой клемме мотора;
• Поверните ключ зажигания;
• Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

Отказ топливного насоса может стать причиной, по которой двигатель не запустится Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:
