Расположение блока предохранителей

Большая часть плавких предохранителей, защищающих электропроводку “семерки”, находятся в едином блоке, расположенном под капотом авто. Кроме предохранителей, блок содержит группу реле, которые отвечают за включение электроприборов, например, обогрев заднего стекла или головного света.

Монтажный блок ВАЗ 2107 находится под капотом возле лобового стекла, напротив пассажирского сиденья. В зависимости от года выпуска, “семерки” оборудовались двумя типами блоков предохранителей: “старым” и “новым”. Конструкции обоих типов блоков имеют небольшие различия, поэтому их особенности и электрические схемы следует рассматривать отдельно.

Важно: независимо от типа подачи топлива (карбюратор или инжектор) схемы одного (старого или нового) типа блоков предохранителей “семерки” одинаковы. Оба типа блоков могут быть установлены на инжекторные и карбюраторные модели.

Предохранители Ваз 2107, 2105, 2104 и реле с описанием назначения и схемами блока

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107: функции, назначение, ремонт Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

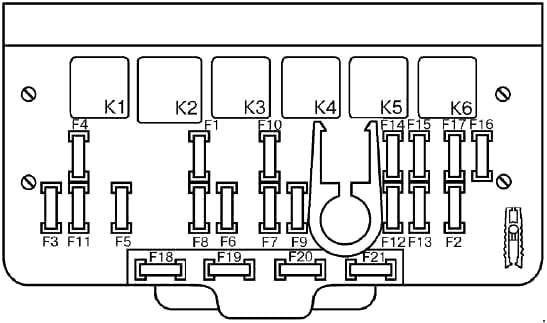

Схема блока предохранителей ВАЗ 2107 нового образца

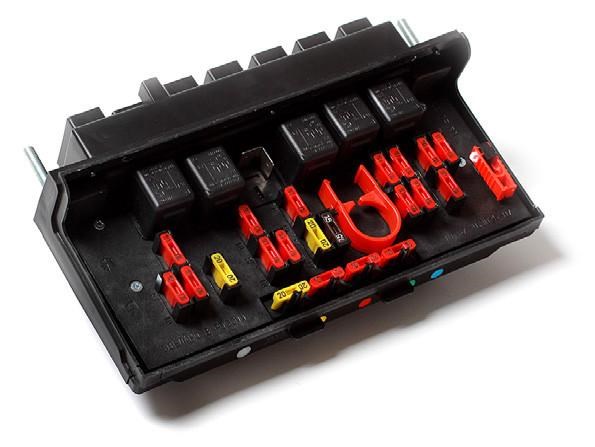

На более новых «семерки» установлен блок с 17 предохранителя и 6 реле. Предохранители ВАЗ 2107 на «новеньком» блоке защищают такие электроцепи и приборы:

• Лампы заднего ходы, вентилятор отопителя, курсовая лампа и реле обогревателя заднего стекла, движок заднего дворника и заднего насоса омывателя.
• Электромотор фронтальных дворников.
• Запасное гнездо.
• Запасное гнездо.
• Питание электрообогрева заднего стекла.
• Часы, прикуриватель, питание розетки «переноски».
• Сигнал и вентилятор радиатора.
• Лампы указателя поворотов в режиме «аварийки».
• «Противотуманные фары» и реле, регулирующее напряжение бортовой сети.
• Лампы панели устройств.
• Лампы стоп-сигнала.
• Правая фара далекого света.
• Левая фара далекого света, контрольная лампа далекого света.
• Габаритные огни (задний правый, фронтальный левый), освещение номера и подкапотного места.
• Габаритные огни (задний левый, фронтальный правый), лампы освещения «бардачка» и прикуривателя.
• Ближний свет (правая лампа).
• Ближний свет (левая лампа).

Реле нового блока делают такие функции:

• Реле подогрева заднего стекла.
• Реле очистителя и омывателя фар.
• реле сигнала.
• Реле электровентилятора системы остывания.
• Реле далекого света.
• Реле близкого света.

READ Где Находится Реле Вентилятора Ваз 2114

Предохранители и реле ВАЗ 2107, 21047 | Base-ex

1. Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
2. Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
3. Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Предохранители и реле ВАЗ 2107, электрические схемы Для удобства снимаем корпус воздушного фильтра и отсоединяем колодки проводов подключенные к блоку снизу:

Демонтаж стартера

Если стартер не работает или вышли из строя детали, потребуется его снятие с автомобиля и замена на новый.

Удобнее это делать, когда автомобиль находится на смотровой яме или эстакаде, так как работы придется вести под автомобилем, можно использовать и домкрат. Итак:

1. Снимите провод с минусовой клеммы аккумулятора;
2. Если двигатель инжекторный, осуществите снятие грязевого щитка;
3. Скрутите нижний болт с помощью ключа на 10 и удлинителя;
4. Основные болты скрутите ключом на 13, карданом и удлинителем;
5. Сдвиньте стартер вперед;
6. Если двигатель инжекторный, снимите две растяжки впускного трубопровода, если двигатель карбюраторный, снимите воздушный фильтр, воздуховод и воздухозаборник;
7. Скрутите гайку щитка;
8. Скрутите болты наконечника провода;
9. Разъедините провод с выводом 50.

Для того чтобы установить новый стартер или старый после ремонтных работ, осуществите ту же последовательность действий, но в обратном порядке.

Где Находится Реле Бензонасоса Ваз 2107 Инжектор ~

1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Где стоит реле бензонасоса ваз 2107 инжектор Первым делом проверяется прокладка между корпусом насоса и теплоизоляционной проставкой. Ее толщина должна быть не менее 0,3 мм. Также замены может потребовать и вторая прокладка — между проставкой и блоком цилиндров толщиной — 0,8 мм.

Как поменять диафрагму и шток

В современных моделях ВАЗ 2107 с инжекторными двигателями есть еще дополнительный блок с предохранителями и реле, который устанавливается под бардачком в салоне автомобиля. Его главное назначение в контроле включения электробензонасоса, электровентилятора, также есть главного реле.

На рисунке ниже представлен дополнительный блок с реле и предохранителями для автомобилей ВАЗ 2107 с инжекторными двигателями.

Дополнительный блок реле ваз 2107

Схема дополнительного блока реле и предохранителей ВАЗ 2107

Расшифровка схемы дополнительного блока реле и предохранителей ВАЗ 2107

1. предохранитель, защищающий силовые цепи главного реле;
2. главное реле;
3. предохранитель, защищающий цепь постоянного питания контроллера;
4. предохранитель, защищающий цепь реле электробензонасоса;
5. реле бензонасоса;
6. реле электровентилятора;
7. диагностический разъем.

Ещё есть ряд реле, которые необходимы для обеспечения работы оборудования:

• Реле привода щёток, располагается под приборной панелью.
• Стартера реле, место расположения справа от брызговика.
• Реле поворота, зажигания, сигнализации место расположения под приборной панелью.
• Предохранитель противотуманок, устанавливается рядом с местом радиоприёмника под заглушками.
• Предохранитель для очистителя фар размещается в электропроводке непосредственно у привода очистителя.

Для удобства обслуживания и выявления отказа работы цепей в электрооборудовании машины при неисправностях не связанных с работой предохранителей и реле применяется электрическая расширенная схема работы предохранителей и реле в автомобиле ВАЗ 2107 представленная на рисунку ниже (для увеличения кликните на картинку)

Схема блока предохранителей ВАЗ 2107 Расшифровка схемы блока предохранителей

Блок предохранителей ВАЗ 2107 инжектор, схема, расположение и расшифровка

Диагностика неисправностей стартера ВАЗ 2107

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать. Дополнительно на плате размещена группа реле объединённая в блок электромагнитных реле, обеспечивающая включение или отключение электрооборудования и приборов. Реле дворников ваз 2107 карбюратор По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Неисправности

1. Используя щетку по металлу, WD-40 (или уайт-спирит), очистите зону примыкания насоса к блоку цилиндров.
2. Отсоедините и заглушите болтами М8 оба шланга.
3. При помощи ключа на 13 отверните две крепежные гайки.
4. Снимите бензонасос со шпилек.
5. Установите новый насос в обратном порядке.

Монтажный блок старого образца Чтобы произвести ремонт моторчика стеклоочистителя, необходимо демонтировать его. Для выполнения этой операции потребуются рожковый или торцовый ключ на 10 и на 22. Все действия производятся в следующем алгоритме:

↑ Как заменить предохранитель в блоке и схема электрооборудования автомобиля

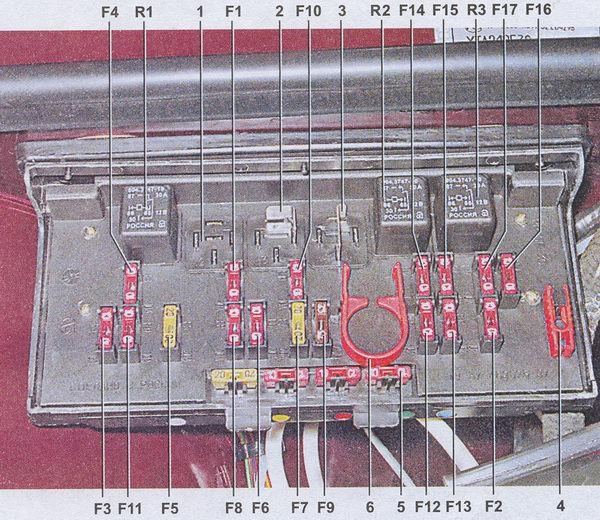

↑ Монтажный блок (крышка снята)

1. реле включения обогрева заднего стекла (Р1);
2. реле включения очистителей и омывателя фар (Р2);
3. реле включения звуковых сигналов (Р3);
4. реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4);
5. запасной предохранитель;
6. реле включения дальнего света фар (Р5);
7. реле включения ближнего света фар (Р6);
8. предохранитель.

ПРЕДУПРЕЖДЕНИЯ! При ремонтных работах во избежание коротких замыканий необходимо отсоединять провод от клеммы «минус» аккумуляторной батареи.

Не допускается устанавливать самодельные или какие-либо другие предохранители, не предусмотренные конструкцией автомобиля, т.к. это может привести к перегреву проводов и к пожару.

При проверке схемы электрооборудования автомобиля не допускается замыкать на массу провода, т.к. это может привести к перегоранию токоведущих дорожек на печатных платах монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, т.к. это приводит к замыканию выводов реле и перегоранию токоведущих дорожек монтажного блока.

На автомобилях могут быть установлены монтажные блоки отечественного производства или изготовленные в Словении. Последние являются неразборными и ремонту не подлежат. В случае нарушения внутренних соединений они должны заменяться новыми.

Монтажные блоки отечественного производства можно разбирать и заменять у них блок печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.

Схема предохранителей на ваз 2107 карбюратор

• Ключ на 7.
• Ключ на 17.
• Крестовая отвертка.
• Плоская отвертка.
• Новый фильтр грубой очистки (при необходимости),
• Новая герметизирующая резиновая прокладка (при необходимости).

↑ Монтажный блок (крышка снята) F11 (10А) плафон освещения салона лампы сигналов торможения лампа контроля непристегнутого ремня безопасности водителя (если имеется)

Предохранители и реле ВАЗ 2107, 21047

На автомобилях более раннего выпуска устанавливался старый блок предохранителей.

Предохранители ВАЗ 2107 (старого образца)

Расположение реле и плавких предохранителей штыревого типа в мон­тажном блоке для ВАЗ 2107:

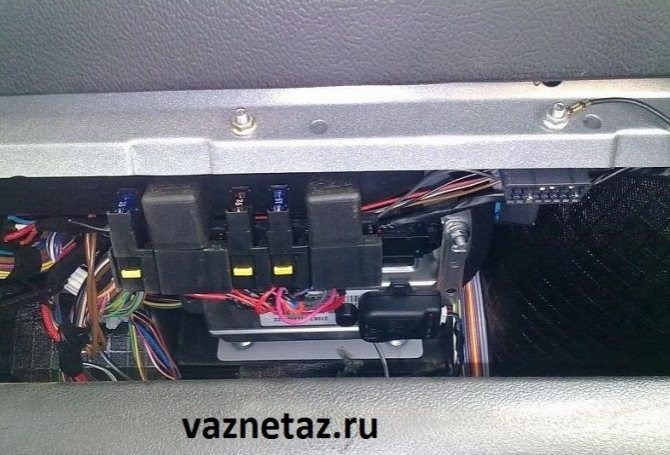

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

*На автомобилях ВАЗ 2107 с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители F1 и F2 номиналом 15А.

Замена предохранителей в монтажном блоке для ВАЗ 2107

Стартер не запускается

Электросхема бензонасоса ВАЗ 2107

Дополнительный блок реле ваз 2107

Замена блока предохранителей ВАЗ 2107 на новый

Последовательность замены блока предохранителей ВАЗ 2107:

1. Снять клемму (или обе) аккумуляторной батареи.
2. Демонтировать фильтр воздушный.
3. Отключить жгут в нижней части блока предохранителей.
4. Снять крышку перчаточного отсека.
5. Отключить второй жгут от блока предохранителей.
6. Демонтировать два болта крепления блока.
7. Установить новый блок предохранителей.
8. Подключить электропроводку к новому блоку.
9. Смонтировать конструкцию в обратной последовательности.
10. Подключить клеммы аккумуляторной батареи (сначала положительную, затем отрицательную).

Блок реле и предохранителей является сердцем электрооборудования автомобиля. От его исправной работы зависит работоспособность всех электрических систем машины.

Схема блока предохранителей ВАЗ 2107 нового образца

Стартер щёлкает, но не проворачивается

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Дополнительные плавкие предохранители очистителей фар номиналом 2А защищают обмотку электродвигателей. Под капотом По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Вариант 2

• датчик скорости;
• датчик распределительного вала;
• система зажигания;
• датчик положения заслонки;
• топливные форсунки;
• датчик давления топлива;
• лямбда-зонд (датчик, который позволяет оценить содержание кислорода в отработанных газах).

Блок предохранителей ваз 2107: инжектор На более новых «семерки» установлен блок с 17 предохранителя и 6 реле. Предохранители ВАЗ 2107 на «новеньком» блоке защищают такие электроцепи и приборы:
