Что делать если не горит лампа зарядки аккумулятора на ВАЗ 2114

Существует несколько причин, почему не горит лампа аккумулятора: перегорела лампочка индикатора, вышел из строя предохранитель, разряд батареи, другие неполадки в электрической цепи. Эта неисправность может сигнализировать о том, что генератор не вырабатывает электричество и автомобиль питается от аккумулятора. Если это так, то нужно как можно быстрее избавиться от неисправности.

Сгорела лампочка индикатора

Перегоревшая лампочка – это самая простая причина, почему не горит лампа зарядки аккумулятора. В таком случае нужно как можно быстрее заменить ее на новую.

1. Во-первых, без индикатора нельзя контролировать зарядку батареи и работу генератора.
2. Во-вторых, в некоторых автомобилях нет встроенного сопротивления, а без него цепь разрывается, генератор перестает выдавать электрическую энергию в сеть автомобиля и зарядка батареи прекращается.

К автомобилям без встроенного сопротивления относятся многие модели автомобилей ВАЗ, а также некоторые старые иномарки.

Перегорел предохранитель

Еще одна частая причина неисправности – это перегорание предохранителя. Расположение монтажного блока у различных моделей автомобилей может различаться. Уточнить, где он находится, можно, заглянув в техническую документацию к вашему транспортному средству. В автомобиле ВАЗ-2114 блок предохранителей расположен в монтажном блоке моторного отсека.

Внимание! При выходе из строя предохранителя обычно не горят несколько контрольных лампочек, расположенных на панели.

На крышке монтажного блока можно увидеть расположение всех предохранителей.

Нужно проверить предохранитель F16. На рисунке ниже он обозначен синим цветом.

Существует такие способы проверки предохранителя.

Берем заведомо исправный предохранитель и вставляем его на место подозрительного. Если проблема устранена, лампочка загорелась, то на этом ремонт можно считать законченным.

Также можно вынуть предохранитель и проверить его сопротивление – оно должно быть равно 0 Ом.

Выставляем на мультиметре предел измерения напряжения 20 В (если батарея автомобиля выдает 12 В). После этого подаем напряжение. Один щуп подключаем к корпусу автомобиля, а второй – к выводу предохранителя. Предохранитель можно считать исправным, если напряжение присутствует на обеих ножках. Если электричество присутствует только на одной ножке, то такой предохранитель нуждается в замене.

Какие реле находятся под панелью ваз 2114 — АвтоТоп

Как проверить предохранитель?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

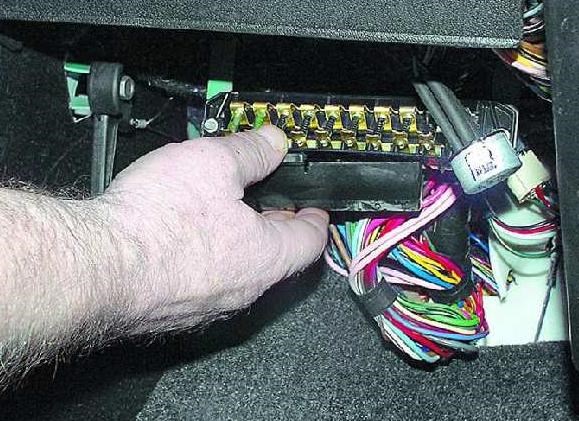

Из салона под панелью приборов с левой стороны отсоединяем пять колодок жгутов проводов с нижней стороны блока. Предохранители и реле отвечающие за ближний свет фар В монтажном блоке 2114 2115 за ближний свет фар отвечает реле К9. Что делать если не горит лампа зарядки аккумулятора на ВАЗ 2114 – По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)

1. Проблемы с контактами. Часто возникают весной, после периода зимних холодов. В этом случае влага и конденсат провоцируют окисление разъемов. Индикатор работает нестабильно, один раз он может загореться, а на следующий день перестает светиться. В этом случае необходимо прочистить контакты.
2. Обрыв цепи. Чтобы найти неисправность, необходимо прозвонить цепь при помощи мультиметра.

Блок предохранителей ВАЗ 2114: схема, расположение, проверка и его замена Реле (обмотка) включения обогрева заднего стекла.

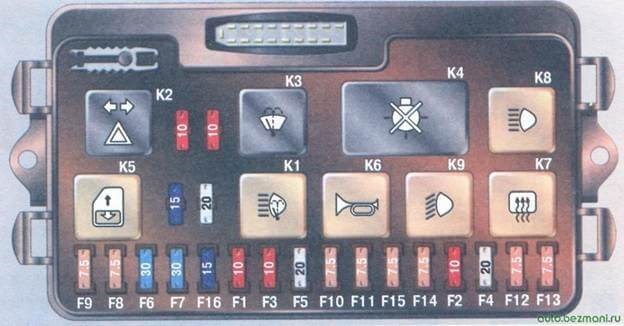

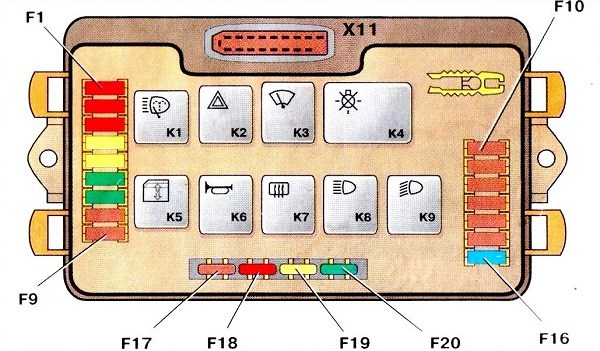

Схема предохранителей

1. К1 – реле очистителей фар.
2. К2 — реле указателей поворота и аварийной сигнализации.
3. К3 — реле очистителя ветрового стекла.
4. К4 — реле контроля исправности ламп.
5. К5 — реле стеклоподъёмников.
6. К6 — реле звуковых сигналов.
7. К7 — реле обогрева заднего стекла.
8. К8 — реле дальнего света фар.
9. К9 — реле ближнего света фар.
10. F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Сгорает предохранитель печки ВАЗ 2114

Другие неполадки в электрической цепи

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Поэтому при установке мощной акустики нужно подумать о замене заводского генератора на более мощный. Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Контрольная лампа аварийной сигнализации. Возможные причины неисправности вентилятора печки на ВАЗ-2114 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Резистор

1. Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;
2. Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.

Первая и вторая позиция Кроме того, могут быть проблемы с генератором, из-за которых батарея не заряжается. Также он может не справляться при установке на автомобиль мощных потребителей электричества. Поэтому при установке мощной акустики нужно подумать о замене заводского генератора на более мощный.

Предохранители и реле ВАЗ 2114 2115 2113

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

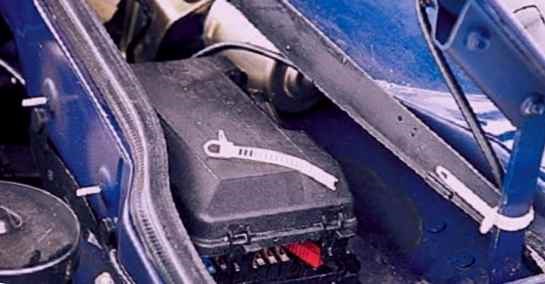

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

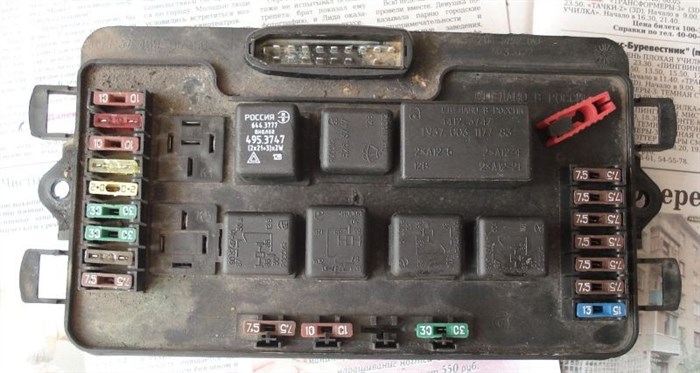

Монтажный блок предохранителей 2114-3722010-60

Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)

Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)

Нет «массы» к лампе в фаре.

Поломка реле И снимаем монтажный блок. Установка обратно снятию.

Почему не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)? Причины.

1. Перегорела лампа ближнего-дальнего света в блок-фаре.

Лампа Н4 (АК12-60+55), галогеновая дальнего-ближнего света передней фары ВАЗ 2114 (2115, 2113)

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар, или фишка фары почти свалилась.

2. Окислились контакты в соединительной колодке блок-фары.

Несколько раз оденьте — снимите соединительную проводов колодку (фишку) на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.

3. Нет «массы» к лампе в фаре.

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

4. Перегорели предохранители в монтажном блоке.

В монтажном блоке 2114 и 2115 с ножничными предохранителями ближний свет:

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

5. Неисправно реле ближнего или дальнего света.

Предохранители и реле отвечающие за ближний свет фар

В монтажном блоке 2114 (2115) за ближний свет фар отвечает реле К9. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно.

Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).

Или пробуем перемкнуть отрезком провода, при включенном зажигании и нажатой кнопки переключателя, выводы в монтажном блоке под ножки реле «30» (общий плюс) и «87» (выход на ближний свет фар). Ближний свет загорелся — реле под замену. Нет, ищем причину дальше.

6. Неисправен подрулевой переключатель («гитара»).

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Переключатель

Почему перестал работать вентилятор печки на ВАЗ-2114: причины и методы устранения Найти предохранитель можно в монтажном блоке под маркировкой F7 .

Выводы

Добрый вечер всем автолюбителям,все прочитал все знакомо но,у меня причина такая,что предохранитель горит в том случае когда резко топаю по педали газа,когда еду в спокойном режиме печка работает и пред не горит.Если кто сталкивался, подскажите пожалуйста в чем может быть причина?

Спасибо большое за детальную информацию! Починил печку за пару часов. Причиной явилось неисправность контактной группы. Сэкономил хорошую сумму)))

нету не какого реле печки на ваз 2114,есть реле зажигания ,на предохранителе F7 сидит куча потребителей ,отдельно на печку нет предохранителя ,не работает она только тогда когда сгорел моторчик или переключатель,сломался ,либо масса отгорает

Всех приветствую, посоветуйте что проверить, во время движения включил пчку на полную мощность, а после она перестала работать, предохранитель целый, реле зажигания исправна, может у кого было такое? А то пол машины разбирать не хочется, да и мароз на улице — 30

замыкал пляс с минусом под рулём в проводки печки и печка начинала работать

Почему может не работать печка:

• Снять контакты с найденного добавочного резистора.
• Отсоединить крепления у резистора.
• Вынуть резистор.
• Убедиться в том, что он подлежит ремонту.
• Отремонтировать.
• Поставить на место, пройдя процедуру в обратном порядке.

Контакт от монтажного блока Самой распространенной причиной всех бед автоэлектрики считаются предохранители, которые выходят из строя.

ПРОВЕРКА И ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И БЛОКА

Замена предохранителей делается элементарно:

1. Открывается капот;
2. Снимается крышка БП;
3. Руками или пинцетом вытаскивается старый предохранитель;
4. Устанавливается новая вставка, блок закрывается крышкой.

При смене вставки следует найти причину ее перегорания, потому что просто так она обычно не сгорает. Если в электрической цепи есть короткое замыкание, велика вероятность, что плавкие вставки так и будут перегорать.

Проверка работоспособности предохранителя производится очень просто. Вставку можно проверить так:

1. Аккуратно отщелкнуть крышку БП, вытащить предохранитель и осмотреть его на свету. Если проволока имеет разрыв, значит, предохранитель перегорел,
2. Если разрыв незаметен, нужно замерить между контактами сопротивление вставки, здесь необходим омметр или мультиметр. Отсутствие сопротивления говорит об ее исправности;
3. Также можно замерить напряжение на обоих контактах предохранителя, когда он вставлен в БП. Если на вход напряжение приходит, а на выходе оно пропадает, значит, вставка перегорела.

Снять блок предохранителей на ВАЗ 2114 тоже несложно. Для этого понадобится только ключ на 10 и руки:

Снимаем крышку БП, так будет легче добраться к гайкам крепления;

Установку нового монтажного блока производим в обратном порядке. Единственная сложность – провода подключения относительно короткие, и вставлять штекеры на место не очень удобно. Но при определенной сноровке все должно получиться.

Из-за чего возникают поломки отопительной системы

• Напротив F5 стоит число 20 и нарисован гудок – плавкая вставка звукового сигнала на 20 АНапротив F7 число 30 и четыре лопасти – предохранитель мотора отопительной системы, мотора омывателя лобового стекла (30А);
• Напротив F14 и F15 число 7,5 и значок фары с длинными штрихами впереди – вставка дальнего света левой и правой фары(7,5А);
• Напротив F16 число 15 и стрелки в разные стороны – предохранитель реле поворотов.

Закисли контакты в монтажном блоке. замыкал пляс с минусом под рулём в проводки печки и печка начинала работать
