Причины, расшифровка и сброс ошибки на Toyota Corolla

Коды ошибок на диагностический разъем DLC 2 Королла 120, 150, 180 подаются в формате OBD II. В формате OBD коды зашифрованы 5-ю символами: первый литеральный символ и последующих четыре цифровые. Литеральный символ этого кода указывает узел, в котором случилась неполадка:

Последующие цифры указывают на точное место поломки, а также ее классификацию.

Диагностика кодов ошибок OBD II возможна только специальными сканерами или путем подключения разъемов к компьютеру со специальным программным обеспечением. После получения кодов Королла, диагностирование неисправностей проводится по таблице с описанием кодов ошибок и соответствующих им дефектов.

Загорелась лампочка ABS: почему горит АБС постоянно или загорается при езде, причины

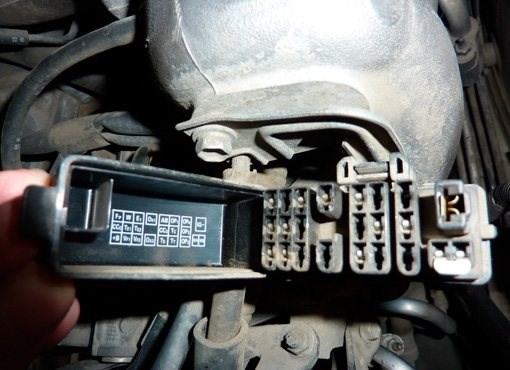

1. Под капотом в коробке «Diagnostic» перемкните две фишки «Е1» и «ТЕ1».
2. Заведите Тойота Королла, включите кондиционер, печку и наблюдайте за показателями на табло.
3. Частое моргание (пауза меньше полсекунды) более десяти раз – свидетельство об отсутствии в памяти зафиксированной неисправности такого типа. Использование двигателя будет безопасным. Разомкните контакты в приборе проверки неисправностей и можете осуществлять запланированные поездки.
4. При мигании индикатора с большими паузами (четыре с половиной секунды) особо беспокоиться не надо: Вас ожидает несерьезный ремонт по типу технического обслуживания.
5. Следующие два типа сигнала: мигание – пауза – мигание – длинная пауза – мигание (код неисправности 21) или мигание – интервал – мигание – длинный интервал – мигание (код 12) обозначают наличие в памяти компьютера данных о таком роде и, скорее всего, Вас ожидает серьезный ремонт.

Причины, расшифровка и сброс ошибки на Toyota Corolla В любом случае, нужна диагностика. Если вспомнить общее устройство системы, тогда становится понятно, что зачастую горит лампочка АБС по одной из следующих причин:

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
2. Осмотрим и проверим:
   • целостность разъёмов;
   • проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
   • загрязнение детали, возможные внешние механические повреждения;
   • фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

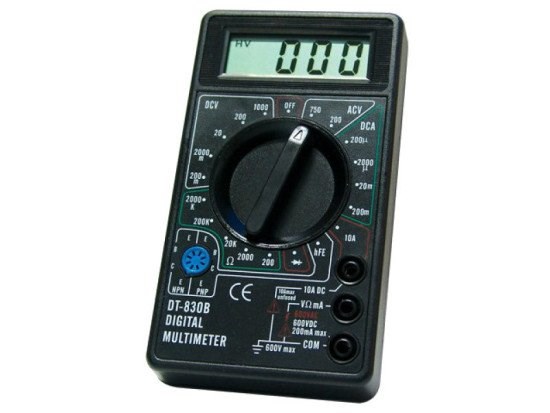

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
2. Снимаем колесо, если оно препятствует доступу к устройству.
3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

• ниже минимального порога − датчик неисправен;
• приближается к нулю − короткое замыкание;
• нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
• бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Toyota Corolla Spacio | Система самодиагностики | Тойота Королла Спацио

• Непрерывно блокируются колёса при резком торможении.
• Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
• Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
• При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Как проверить датчик АБС тестером или мультиметром, узнать работоспособность с помощью осцилографа, схема проверки видео и прочие нюансы вопроса владлен Сообщения: 22 Зарегистрирован: 12 июн 2012, 03:03 Двигатель:: 6G72+чип Мой автомобиль(и):: Montero Sport МКПП+SS Откуда: НАО Поблагодарили: 5 раз

Как провести диагностику системы ABS

Для получения полной и достоверной информации о состоянии всей системы, диагностику следует проводить специальным оборудованием. Для этого заводом изготовителем предусмотрен особый разъем. После подключения включается зажигание с чего начинается проверка. Адаптер выдает коды ошибок, каждый из которых сигнализирует о поломке конкретного узла или элемента системы.

Хорошая модель такого устройства – это Scan Tool Pro Black Edition от корейских производителей. 32-х битный чип дает возможность проводить диагностику не только двигателя, но и всех узлов и агрегатов автомобиля. Стоимость такого прибора относительно невысока.

Также диагностику можно провести в сервисных центрах и СТО. Однако и в гаражных условиях, при наличии определенных знаний, выявить дефекты не составит труда. Для этого Вам потребуется следующий набор инструментов: паяльник, тестер, термоусадка и ремонтные разъемы.

Проверка выполняется в следующей последовательности:

1. поддомкрачивается проверяемое колесо;
2. демонтируется блок управления и выводы контроллера;
3. подключаются ремонтные разъемы к датчикам;
4. проводится замер сопротивления мультиметром.

Полностью исправный датчик АБС в состоянии покоя имеет сопротивление 1 кОм. При вращении колеса показания должны изменяться, если этого не происходит – датчик неисправен. Следует помнить, что разные датчики имеют разные значения, поэтому перед началом работ нужно их изучить.

Проверка датчика ABS мультиметром

Помимо самого прибора нужной найти описание модели датчика. Далее работа выполняется в следующей последовательности:

1. Машина ставится на ровной однородной поверхности, после фиксируется ее положение.
2. Снимается колесо, где будет проверяться датчик АБС.
3. Отключается разъем и зачищаются контакты и датчика, и самого штекера.
4. Осматриваются провода и их соединения на наличие потертостей, а также других следов повреждений изоляции.
5. Переключатель мультиметра переводится в режим измерений сопротивления.
6. Щупы тестера прикладываются к выходным контактам датчика и снимаются показания. При нормальных условия табло прибора должны показать цифру указанную в техпаспотре датчика. Если такой информации нет, за норму принимаем показания 0.5 – 2 кОм.
7. Затем не убирая щупы прокручивается колесо авто. Если датчик исправен сопротивление будет меняться, и чем выше скорость вращения, тем больше изменяется сопротивление.
8. Мультиметр переводится в режим измерения напряжения и проводится замер.
9. При скорости вращения колеса в 1 оборот/сек. Показатель должен быть в пределах 0.25 – 0.5 В. Чем выше скорость вращения, тем больше напряжение.
10. В такой же последовательности проводится проверка всех датчиков.

Как проверить датчик АБС на работоспособность мультиметром

• на бортовом компьютере появляется код ошибки системы ABS;
• отсутствие характерной вибрации и звука при нажимании на педаль тормоза;
• при экстренном торможении блокируются колеса;
• появляется сигнал стояночного тормоза при его отключенном положении.

Причины, расшифровка и сброс ошибки на Toyota Corolla Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.

Коды неисправностей бензиновых двигателей (Toyota)

Коды неисправностей дизельных двигателей (Toyota)

Коды неисправностей АКПП (Toyota)

Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).

Коды неисправностей ABS (Toyota)

Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».

Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.

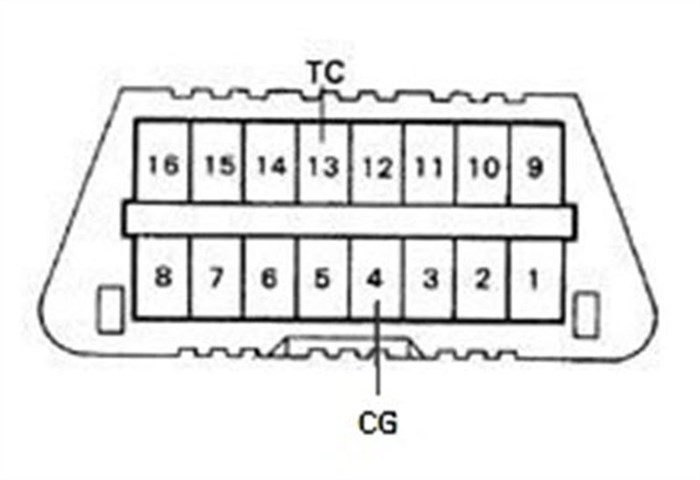

Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».

Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».

Ошибки АБС — как обнулить/сбросить?

Магниторезонансный датчик АБС

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Один и первых признаков указывающий на неисправность системы АБС это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. При мигании индикатора с большими паузами четыре с половиной секунды особо беспокоиться не надо Вас ожидает несерьезный ремонт по типу технического обслуживания. Диагностика Тойота Королла По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Наиболее распространенные коды ошибок

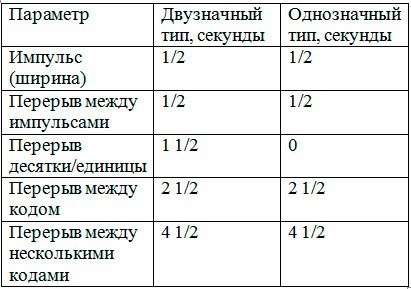

1. Если чек моргает более 11 раз беспрерывно с интервалом в 0,5 с, то ваша Тойота Королла использует двузначный код, типа 09. Такой вариант означает, что в памяти компьютера нету зафиксированных ошибок и вы можете смело вынимать перемычки, заводить авто и ехать куда планировали.
2. Когда же лампа ошибки мерцает с интервалом 4,5 с, то ваше авто пользуется кодами типа 10, но серьезного ремонта транспортное средство не требует.
3. Если «сheck-еngine» моргает по-иному, к примеру: мерцание — пауза — мерцание — длинная пауза — мерцание, то код ошибки уже в памяти бортового компьютера и его значение – 21. Или такой пример моргания чека: мерцание — длинная пауза – мерцание – пауза — мерцание – это код ошибки под номером 12.

Типы датчиков АБС Хорошая модель такого устройства – это Scan Tool Pro Black Edition от корейских производителей. 32-х битный чип дает возможность проводить диагностику не только двигателя, но и всех узлов и агрегатов автомобиля. Стоимость такого прибора относительно невысока.

Подведем итоги

Как видно, система ABS не отличается особой сложностью в плане конструкции, однако выполняет важные функции и напрямую влияет на безопасность. По этой причине рекомендуется проводить профилактическую диагностику ABS, а также устранять любые сбои и неисправности системы при возникновении малейших признаков неполадок.

Рекомендуем также прочитать статью о том, почему после замены тормозных колодок проваливается педаль тормоза и чем могут быть вызваны подобные неисправности. Из этой статьи вы узнаете, по каким причинам педаль тормоза проваливается или стала мягкой после замены тормозных колодок, а также что делать водителю.

Напоследок отметим, что многие современные авто способны выдавать и расшифровывать ошибку прямо на экране бортового компьютера, тогда как другие в рамках самодиагностики способны только отобразить значок АБС на панели приборов.

В любом случае, если горит ABS, следует учитывать, что антиблокировочная система отключена и резкое торможение приведет к блокировке колес. По этой причине важно избегать ситуаций, когда требуется экстренное торможение, а также как можно быстрее обнаружить и устранить неисправность путем активного применения описанных выше способов.
