Как разобрать подрулевой переключатель ваз 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

1. Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.
2. Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
3. Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.

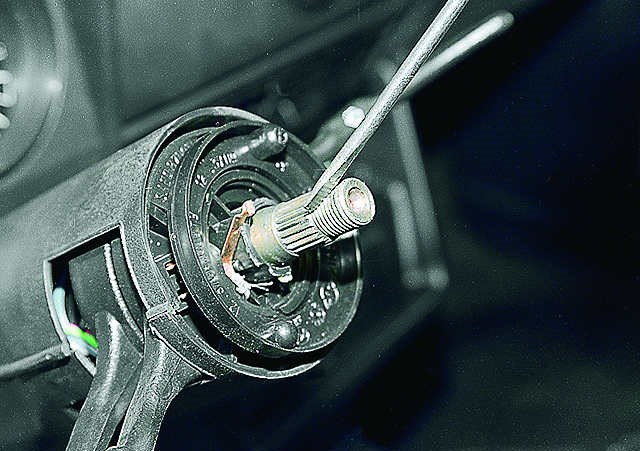

4. После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
5. Вся конструкция собирается в первоначальное состояние в обратной последовательности.
6. Выполняет проверка работоспособности системы.

Замена реле поворотов автомобиля ВАЗ 2107 самостоятельно

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Схема включения указателей поворота и аварийной сигнализации

Реле поворотов ваз 2107 ремонт — Авто Брянск 3.5. Установка проблесковых маячков, способы их крепления и видимость светового сигнала не соответствуют установленным требованиям.

Неисправности сигналов поворотов ВАЗ 2107

Главный признак неисправности — неработающие указатели поворотов. Однако, причина может заключаться не только в реле. Вариантов поломки несколько:

• Лампы поворотов постоянно горят, не мигают. Это говорит о неисправности электромагнитно части реле поворотников ВАЗ 2107 — контакты застряли в замкнутом положении и не размыкаются. Это может быть как пригорание контактов электромагнитного реле, так и выход из строя электронной схемы реле поворотов. Независимо от конкретной причины, выход один — замена реле поворотов ВАЗ 2107.
• Лампы мигают слишком медленно или быстро. Причина может быть как в электронной части реле поворотов, так и несоответствии тока потребления ламп номинальному. Если одна из ламп перегорела или установлены лампы, потребляющие меньший ток, то повороты станут мигать чаще, чем необходимо. Такое же явление происходит, если оборван провод, идущий к одной из ламп, или окислен патрон или цоколь лампы. Аналогичное явление происходит при установке светодиодных ламп вместо ламп накаливания. При установки более мощных ламп частота мигания уменьшается. Если все лампы исправны и неисправность проявилась не после замены ламп, причина кроется именно в реле поворотов или плохих контактах в цепи питания ламп.
• Лампы указателей поворотов не горят. Причина неисправности может быть в поломанном переключателе поворотов, сгоревшем (неисправном) реле поворотов, в обрыве цепи или в перегоревшем предохранителе. Проверку лучше начинать с последнего

Реле поворотов ВАЗ 2107: неисправности и замена (Видео)

• поворотники не мигают, а горят в постоянном режиме. Это указывает на поломку электромагнита, который заклинило в одном из двух положений. Скорее всего, может потребоваться замена реле;
• лампы поворотников мерцают слишком быстро или, напротив, чересчур медленно. Данная проблема может быть вызвана неправильно выбранной мощностью источников света, однако проверить работоспособность реле не помешает;
• поворотники не срабатывают вообще. Вполне возможно, причиной поломки является перегорание лампочек, обрыв электрического контакта или выход из строя предохранителя. Но если все эти детали работают нормально, проблема кроется в реле поворотов.

Белые повторители на ваз 2107. Устройство также выполняет функцию реле аварийки ВАЗ 2107, заставляя мигать лампы при включении аварийной сигнализации.

Назначение устройства

Изначально следует отметить, что повороты функционируют не так, как прочие световые приборы на автомобиле. Они работают в прерывистом режиме, что обеспечивается посредством такого изделия, как реле(прерыватель) поворотов ВАЗ-2107.

Следует также отметить и тот факт, что помимо прерывистого режима работы, реле поворотов издают звуковые сигналы в виде щелчков, которые помогают водителю. По этим щелчкам водитель понимает, что устройство функционирует в данный момент.

Помимо того, что прерыватель отвечает за функционирование световой сигнализации, необходимой для маневров, так он еще и позволяет им работать в режиме аварийки. На ВАЗ-2107 применяется электронное реле, частота мигания ламп которого зависит от настройки электронной схемы. Выше представлено фото современного электронного реле поворотов, которое используется на автомобилях ВАЗ-2107.

Диагностика неисправностей поворотников

Если однажды поворотники перестают функционировать, то это говорит о том, что пришло время провести диагностику автомобиля. Для этого нет необходимости ехать на СТО, а можно выполнить все в домашних условиях. О том, что механизм перестал функционировать, говорят следующие признаки:

• При включении поворотники горят, но при этом не происходит их мерцание. Такой вид поломки связан непосредственно с выходом из строя реле. Для исправления неисправности требуется заменить прерыватель.
• Ускоренное или замедленное мерцание поворотников. Ускоренное мерцание говорит о том, что перегорела спираль одной из ламп. Медленное мерцание свидетельствует о том, что в схеме подключена минимум одна лампа большей мощности, чем рекомендуется. Многие автомобилисты с появлением современных светодиодных ламп стремятся установить их на авто. При установке светодиодных ламп в поворотники наблюдается слишком быстрое их мерцание, это связано с их низкой потребляемой мощностью.
• Устройства вовсе не функционируют. Причина может заключаться в неисправности реле, предохранителя, подрулевого переключателя или кнопки включения аварийки. Схема подключения выполнена так, что питание поворотников проходит через кнопку включения аварийки. Если кнопка неисправна, то и повороты не будут функционировать.

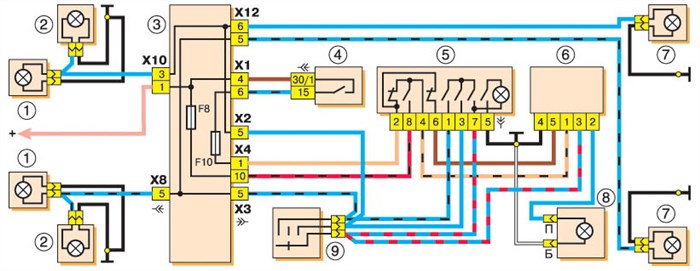

Для наглядности представим схему указателей поворотов и аварийки для семерки. В нее входят:

1. блок-фары с лампочками указателей поворота;
2. указатели поворота расположенные на передних крыльях авто(боковые);
3. монтажный блок;
4. замок зажигания;
5. кнопка аварийки;
6. рассматриваемое реле;
7. лампочки поворотников расположенные в задних фонарях;
8. лампочка на панели приборов, сигнализирующая о включении поворотов;
9. подрулевой переключатель.

Где найти реле на ВАЗ-2107

Где же находится устройство, отвечающее за прерывистое функционирование сигнала поворотов? Располагаться релюшка может в двух местах на ВАЗ-2107: в монтажном блоке пли за приборной панелью.

Переключатель поворотов ваз 2107 устройство
