P0137, P0157

P0137, P0157 – низкое напряжение в цепи кислородного датчика (ряд1, ряд2 датчик 2). Причины появления ошибок P0137, P0157:

• обрыв, надрыв цепи подогреваемого кислородного датчика ряд 1,2 датчик 2,
• неисправный лямбда-зонд (подогреваемый кислородный датчик),
• датчик топливновоздушной смеси ряд 1,2 датчик 1,
• утечка из системы отработавших газов.

Если замена датчика не принесла результата, то мастера могли поменять не тот датчик (такое бывает часто), или проблема не в датчике, а в цепи или в утечке выхлопных газов. Проверьте все разъемы, они могли окислиться, в них могла попасть влага. Визуально осмотрите проводку, не нарушена ли ее целостность. Если визуально цепь в порядке, то проверьте ее работу с помощью осциллографа.

Каталожный номер 1 кислородного датчика, устанавливаемого до катализатора.

Самостоятельная диагностика Toyota Camry ACV40 | электрика и электроника Toyota Camry ACV40

Коды ошибок Тойота Камри, неисправности, диагностика Тип разъема №2 — 17-ти контактный полукруглый разъем DLC №2.
Расположение: под капотом. Как правило, закрыт крышкой.
Обозначения те же, что и в разъёме DLC №1.

Коды ошибок двигателя, возможная неисправность

Ниже приведены расшифровка основных кодов ошибок по двигателю, их возможные причины.

Самодиагностика тойота камри sv30

ТО-3 (30000) ТО-5 (50000) ТО-7 (70000) ТО-9 (90000) 8500 рублей

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Вторая и третья цифры ГЛАВНАЯ ПАРА Вот эта таблица справедлива, но может быть неполной, обратите внимание, что на некоторые коды приходится два варианта. Данные программы переведены на русский язык, просты в использования и позволяют настроить параметры автомобиля. Коды ошибок Тойота Камри, неисправности, диагностика По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Причины, расшифровка и сброс ошибки на Toyota Corolla

• выключить зажигание;
• при помощи скрепки замкнуть 4-й и 13-й контакты на разъеме OBD-II;
• ключ перевести в режим «ON» (двигатель не запускать);
• спустя 4 секунды считать код ошибки ABS;
• убрать скрепку-перемычку с установленных контактов.

Где находится датчик скорости на тойота камри Вторая и третья цифры: ГЛАВНАЯ ПАРА Вот эта таблица справедлива, но может быть неполной, обратите внимание, что на некоторые коды приходится два варианта. (и конкретно, я впал в ступор при пробивке коробы C56 -15A от Блэка, ибо таблица выдаёт ГП=5.125)

Самостоятельная диагностика Toyota Camry ACV40

FP — Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку в «B+» и «FP». При включении зажигания сразу заработает бензонасос.

Тип разъема №2 — 17-ти контактный полукруглый разъем DLC №2.
Расположение: под капотом. Как правило, закрыт крышкой.
Обозначения те же, что и в разъёме DLC №1.

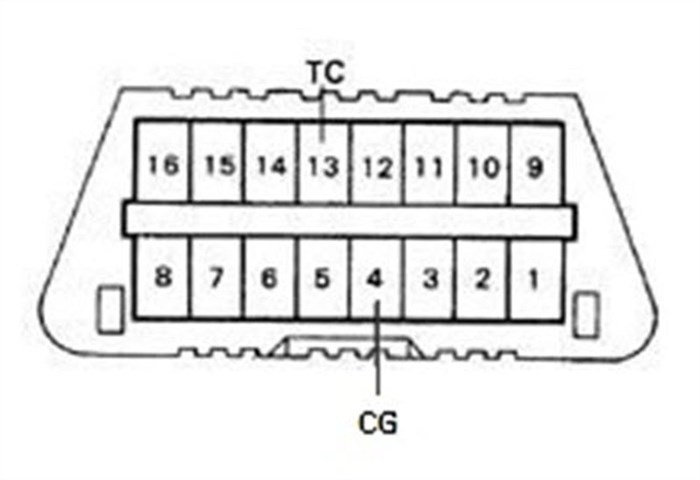

Тип разъема №3 — 16-ти контактный разъем OBD-II или DLC №3.
Расположение: в салоне под торпедой со стороны водителя.

ГЛАВА 1. Процесс диагностики Toyota Camry с разъёмом OBD-II (DLC №1):

1. ВЫКЛючите зажигание.
2. Перемкните контакты «4» и «13» (скрепкой, проводом, проволокой).

В качестве примера на рисунке ниже показаны диаграммы мигания контрольных ламп ABS и VSC (для моделей без мультиинформационного дисплея) для кода нормальной работы системы и кодов неисправностей 11 и 21, а также отображение кода неисправности 32 для VSC на мультиинформационном дисплее (для моделей с мультиинформационным дисплеем).

ГЛАВА 2. Процесс диагностики автомобилей Toyota с разъёмом OBD-I (DLC №2-3):

Сброс кодов ABS:
1. ВЫКЛючите зажигание.
2. Перемкните контакты «ТС» и «E1» (скрепкой, проводом, проволокой).
3. Поверните ключ в положение «ON», но не запускайте двигатель!
4. Нажмите на педаль тормоза 8+ раз в интервале 3-х секунд.
5. Индикатор должен выводить код нормы (мигать 2 раза в секунду).
6. ВЫКЛючите зажигание.
7. Снимите перемычку с выводов «TC» и «E1».
8. Убедитесь, что индикатор ABS погас.

Коды самодиагностики SRS (подушки безопасности):
Считываются аналогично прочим — по числу вспышек индикатора «SRS» при замкнутых выводах «TC» — «E1».

Система контроля давления в шинах Toyota:
Коды считываются стандартным способом по количеству вспышек индикатора при включенном зажигании и замкнутых выводах «TC» и «E1». Удаление кодов производится аналогично стиранию кодов системы ABS.

Современные сканеры

ТО-6 (60000) 11500 рублей Основные причины неисправности спидометра на Камри

Проверка состояния системы

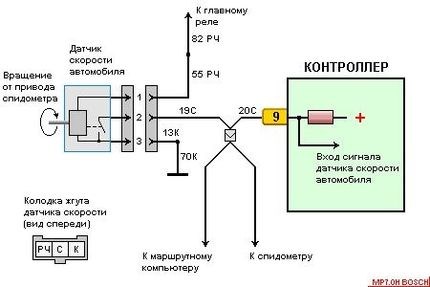

При возникновении кода ошибки P0500 необходимо выполнить следующие действия:

1. С помощью специального диагностического оборудования проверяется, исправен ли датчик скорости. Если соответствующего оборудования нет, то можно установить на машину заведомо рабочий датчик аналогичной модели.
2. С помощью мультиметра проверить, не замкнута ли цепь между входным сигналом датчика и его массой или проводом питания (часто именно из-за нарушения изоляции происходит короткое замыкание в цепи, и соответственно, некорректная работы датчика и всей системы).
3. С помощью диагностического прибора выяснить, приходит ли несколько раз в секунду по сигнальному кабелю формирующее напряжение от датчика. Причем первые несколько секунд связь может быть прервана, однако потом вновь восстановлена.
4. Проверяется соединение между датчиком и его массой.
5. Если датчик четырехпроводный, то также проверяется целостность четвертого провода с помощью мультиметра.

Обратите внимание, что при трогании и остановке автомобиля на месте связь с датчиком прерывается, а непосредственно в движении восстанавливается. Поэтому процесс проверки выполняется по определенному алгоритму.

Первым делом

1. Полностью или частично (неправильно) работает спидометр и/или одометр (при его наличии). Особенно это актуально для электронных спидометров.
2. В машинах с автоматической коробкой передач может неправильно (некорректно) переключаться передача, поскольку ЭБУ не может принять правильное решение, с какой скоростью двигается автомобиль.
3. Система АБС и/или система контроля тяги двигателя (TCS) могут быть отключены (ЭБУ в принудительном порядке переводят их в аварийный режим).
4. На приборной панели активизируются сигнальные лампы системы АБС и/или системы тормозов.
5. На некоторых машинах в принудительном порядке максимальная скорость и/или обороты двигателя будут ограничены.

Как проверить датчик скорости P0500 Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.

Коды неисправностей бензиновых двигателей (Toyota)

Коды неисправностей дизельных двигателей (Toyota)

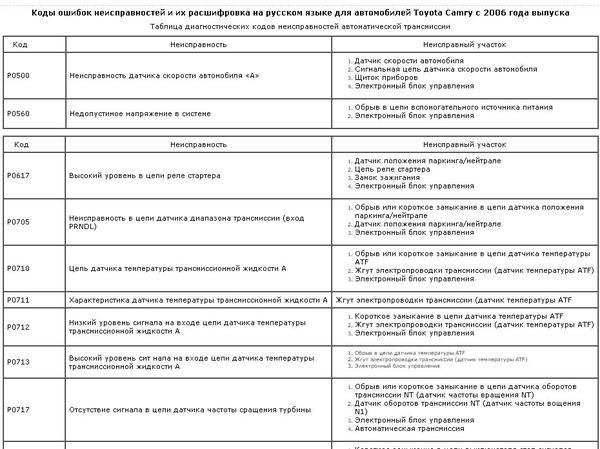

Коды неисправностей АКПП (Toyota)

Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).

Коды неисправностей ABS (Toyota)

Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».

Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.

Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».

Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».

Самодиагностика климат-контроля для Toyota Camry ACV40.

1. Если чек моргает более 11 раз беспрерывно с интервалом в 0,5 с, то ваша Тойота Королла использует двузначный код, типа 09. Такой вариант означает, что в памяти компьютера нету зафиксированных ошибок и вы можете смело вынимать перемычки, заводить авто и ехать куда планировали.
2. Когда же лампа ошибки мерцает с интервалом 4,5 с, то ваше авто пользуется кодами типа 10, но серьезного ремонта транспортное средство не требует.
3. Если «сheck-еngine» моргает по-иному, к примеру: мерцание — пауза — мерцание — длинная пауза — мерцание, то код ошибки уже в памяти бортового компьютера и его значение – 21. Или такой пример моргания чека: мерцание — длинная пауза – мерцание – пауза — мерцание – это код ошибки под номером 12.

Современные сканеры Внешними признаками возникновения ошибки P0500 является одна или несколько из перечисленных ниже ситуаций:

Как произвести компьютерную диагностику Камри 40

Для диагностирования блоков и узлов автомобилей Toyota Camry v40 используются различные сканеры. Оптимальное сканирование производится с помощью дилерских устройств. Можно использовать универсальные профессиональные и полупрофессиональные диагностические устройства. Диагностика двигателя может быть выполнена с помощью простейших сканеров типа ELM327.

В таком случае некоторые специфические ошибки системы управления двигателем могут быть не определены. Общие ошибки OBDII-протоколу будут определены в полном объеме. В большинстве случаев этого достаточно для определения большинства неисправностей.

Последовательность проведения диагностических работ приблизительно одинакова для всех устройств:

Почему горит «check engine» и что делать?

Общая информация Каждые коды обозначают конкретную ошибку для авто с двигателями на дизеле или на бензине. Коды ошибок и способы из сброса будут приведены в последнем разделе, а теперь продолжаем говорить о диагностике.

Где находится датчик скорости на тойота камри

Отверните болт и снимите кронштейн гибкого шланга и хомут жгута проводов датчика (рис. 2).

Отверните болт и снимите датчик частоты вращения с поворотного кулака (рис. 3)

Установка производится в порядке, обратном снятию.

Согласно п. 7.4 ПДД, эксплуатация автотранспортных средств с неработающим спидометром запрещена. Кроме этого, только с его помощью возможно соблюдение скоростного режима. А ведь далеко не каждый автовладелец так хорошо знает свою машину, чтобы по оборотам двигателя определить текущую скорость.

Основные причины неисправности спидометра на Камри

Типовые причины, почему не работает спидометр, во многом зависят от его конфигурации, типа КПП, версии кузова Камри. И если на старых «двадцатках» и «тридцатках» ещё можно встретить механические модели, то более новые, не говоря уже про современные, модели оснащены исключительно электронной системой.

1. Устройства механического типа оснащены тросовым приводом и работают по следующему принципу: вращательные движения от вала КПП через тросик передаются на спидометр. Соответственно, чем выше будет частота вращения, тем большее значение он будет показывать. Наиболее слабое место в этой схеме — привод троса, устанавливаемый в коробку передач. Именно он является частой причиной, почему не работает спидометр на Тойоте Камри до 98 года выпуска.
2. Электронные модели. Они могут выглядеть как привычные круглые циферблаты с делениями, так и отображать текущий скоростной режим авто в цифрах. При этом жёсткого механического соединения прибора и КПП нет — все данные передаются по проводам и обрабатываются встроенным в приборную панель микропроцессором.

Если на Тойоте Камри sv40 не работает спидометр, то первым делом следует проверить целостность проводки. Если показания берутся из датчика ABS, то выход его из строя приведёт к отказу в работе спидометра. При этом также отключится и сама антиблокировочная система, о чём сообщит специальная контрольная лампочка, которая загорается на приборной панели.

В этом случае необходимо провести диагностику системы АБС, найти неисправный датчик и заменить его. Также стоит проверить разъёмы датчика и целостность электропроводки.

Если же не работает спидометр на Камри sv40, который подключённый к установленному на коробке передач датчику скорости, то вариантов может быть несколько:

• неисправность привода датчика. Шестерня привода обычно изготавливается из пластика, который разрушается со временем. Это приводит к неверному считыванию данных о скорости транспортного средства;
• повреждение проводки. Датчик подключается к приборной панели с помощью трёх проводов. На Камри обычно они повреждаются непосредственно возле самой фишки, что нередко затрудняет процесс восстановления. И порой требуется обращение к профессиональному автоэлектрику;
• неисправность приборной панели. Слабым местом электронных спидометров является качество их пайки — со временем контакты на печатной плате отходят, что приводит к отказу в работе. Нередки случаи, когда приборная панель не отображает текущую скорость авто, но при этом одометр и тахометр исправно работают.

Система самодиагностики

Методы устранения ошибки P0500 в) Система диагностики не определяет выход из строя датчика положения дроссельной заслонки и выключателя стоп-сигналов, но их можно проверить, измерив напряжение на выводе «ТТ» диагностического разъема.
