Основные схемы электропроводки автомобиля Kia Rio 3
В простом понимании автолюбителей электросхема – это своего рода руководство пользователя, в котором обозначены все ключевые составные элементы системы бортового электроснабжения.
Как правило, электрические схемы на Киа 2023 года можно найти в руководстве владельца транспортного средства или на официальном сайте производителя. Такие документы, в подавляющем большинстве случаев, имеют в шифре обозначения заглавную букву Э.
- Главный жгут электропроводов.
- Провода ответственные за питание передних дверей.
- Провода, отвечающие за задние двери.
- Соединения для запитки устройств заднего бампера.
- Провода для напольных элементов транспортного средства.
- Передний набор соединений.
- Распределительный щит проводов, отвечающих за подачу питания на приборную панель.
- Соединительные разъемы.
- Набор шнуров для обогревателя заднего стекла.
- Элементы питания аккумуляторной батареи.
- Жгут электропроводов для подачи питания на устройства под крышей транспортного средства.
Информацию о точной распиновке панели приборов можно найти на сайте: https://kia-rio.net/manuals/etm/
Начиная с моделей 2014 года схематические чертежи узлов запитки электрооборудования практически не изменяются.
На текущий момент в сети можно найти следующие электросхемы Kia Rio 2023:
- Чертеж переднего жгута проводов.
- Технический чертеж главного набора элементов электропроводки.
- Система запитки аккумуляторной батареи и задней части транспортного средства.
- Чертеж точки соединения электропитания с массой.
- Информация о проводах на крыше.
- Схематическое изображение электропроводки пола и передних дверей.
Многие чертежи находятся в свободном доступе на сайтах и форумах посвященных конкретной модели автомобиля. Например, информация о электросхемах для автомобиля Kia Rio 2012 года доступна здесь: https://www.drive2.ru/l/10017850/

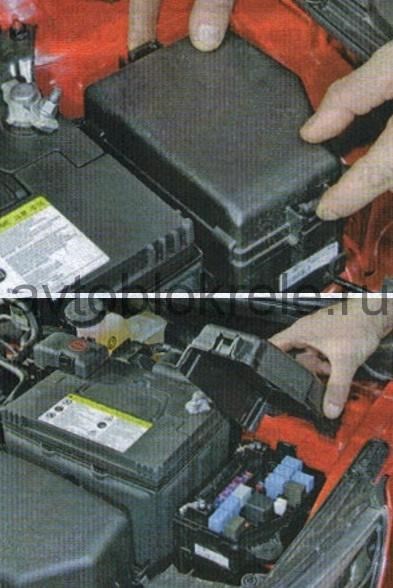

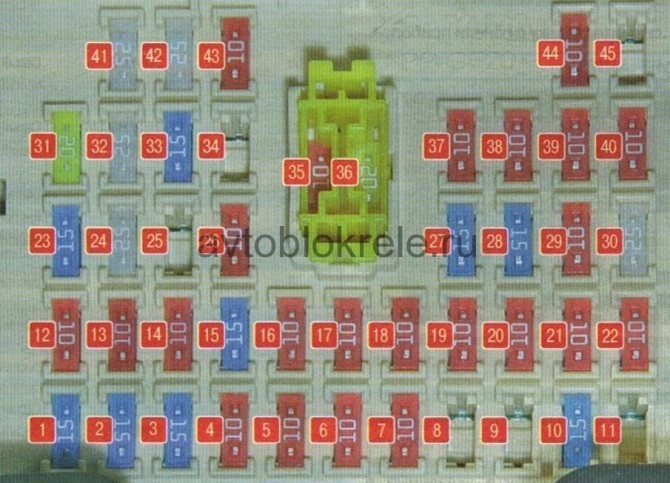

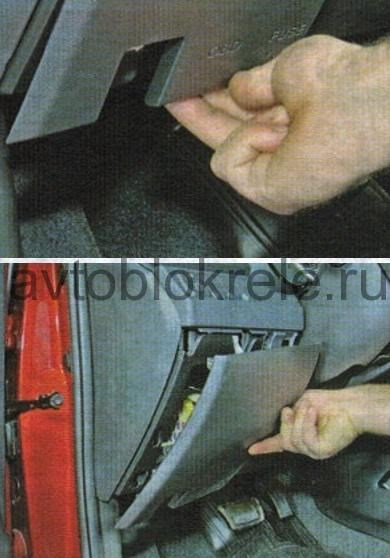

| Номер плавкой перемычки | Сила тока, А | Защищаемая цепь |
| 1 | 50 | Распределительная коробка панели приборов, реле задних фонарей |
| 2 | Резерв | |
| 3 | Резерв | |
| 4 | 125 | Генератор |
| 5 | 40 | Гидроэлектронный модуль ABS, диагностический разъем |
| 6 | 40 | Гидроэлектронный модуль ABS |
| 7 | 40 | Реле обогрева заднего стекла |
| 8 | 40 | Реле электровентилятора воздухонагнетателя отопителя |
| 9 | — | Резерв |

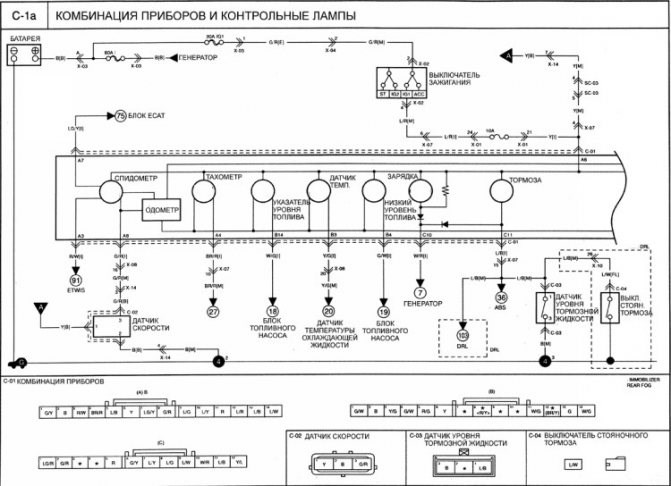

Электрическая схема Киа Рио 3: распиновка панели приборов и электрооборудование

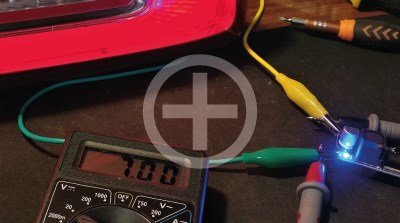

- проведение работ только при полностью обесточенной бортовой сети;
- использование актуальных технических схем электропроводки и чертежей жгутов питания для отдельно взятых устройств автомобиля;
- осуществление ремонтных мероприятий с использованием специализированных элементов одежды.
Как снять задний фонарь Kia RIO 4 ~ Реле извлекаются руками, покачивая из стороны в сторону.
Kia RIO — замена ламп задних фонарей — журнал За рулем
Для замены ламп задних фонарей седана «Kia RIO» необходимо проделать несколько несложных операций, описанных в иллюстрированной пошаговой инструкции.
Операции показаны на правых фонарях, для левых фонарей они аналогичны.
Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки, и вынимаем из патрона.
В заднем фонаре применяется однонитевая лампа противотуманного света P21W. Лампа имеет симметричные выступы на корпусе, пазы в ее патроне также симметричны.
Возле каждого гнезда патрона указан тип лампы. Выступы на патронах ламп расположены так, чтобы они входили только в свое посадочное место в ко
Как снять переднюю фару на Kia RIO и поставить обратно?
При необходимости устранить последствия аварии автолюбитель должен знать, как поменять фары Kia RIO самостоятельно. Также замену следует произвести при наличии трещин и других повреждений.
Алгоритм выполнения работы начинается с демонтажа бампера Кia RIO третьей модели. Для чего требуется снять бампер автомобиля? Именно у этой модели фонари имеют три вида крепления. В нижней части они крепятся непосредственно к бамперу, а боковые держатели находятся на стыке бампера и крыла машины.
Для того чтобы снять бампер, необходимо завезти машину на эстакаду, так процесс пройдет намного легче:
- ключом с головкой на 8 снять болты с обеих сторон бампера;
- отстегнуть боковые фиксаторы, соединяющие его с крылом;
- снять защелки, удерживающие соединение бампера с фарами;
- отсоединить провода, идущие к противотуманкам;
- выкрутить оставшиеся болты;
- снять бампер.
После этого можно приступать к демонтажу фар. Потребуется только ключ на 10. Фонари крепятся к корпусу двумя болтами.
Снимаются они в следующей последовательности:
- открыть капот;
- снять минусовую клемму с аккумулятора;
- найти болт, находящийся под капотом в районе крыла, и второе крепление – в месте стыка бампера с крылом;
- ключом выкрутить болт, обеспечивающий фиксацию плафона сверху;
- снять болт, присоединяющий фару к крылу;
- отсоединить все разъемы проводов питания осветительного прибора;
- руками с заметным физическим усилием отогнуть направляющие, которые держали болты, и потянуть на себя корпус осветительного прибора;
- очистить освободившийся радиатор от пыли и грязи;
- после снятия производится установка, при которой все операции повторяются в обратном порядке.
Весь процесс занимает не более 20-30 минут времени. При работе нужно внимательно следить за крепежом. Лучше складывать его в отдельную емкость. По окончании работы подсоединить клемму к аккумулятору и проверить, как включается установленная фара.
