АБС имеет встроенную самодиагностику, контроль над собственной работоспособностью система осуществляет непрерывно. Для принудительной проверки работоспособности с целью поиска неисправностей необходимо задействовать режим принудительной диагностики.

Включение электронного блока в режим принудительной диагностики производится путем нажатия и удержания в нажатом состоянии в течение 1 – 2 секунд, клавиши диагностики АБС (см. рис. Панель приборов) при включенном состоянии выключателя «массы» и выключателя стартера и приборов (ротор замка должен быть повёрнут ключом в положение «I».

При этом если диагностическая лампа горела до входа в режим диагностики, (что свидетельствует о наличии активных ошибок, т.е. ошибок или неисправностей, присутствующих в момент диагностики), то при нажатии кнопки она гаснет примерно на 1 секунду, а затем выдается циклически повторяющийся код активной ошибки через каждые 4 секунды до устранения данной неисправности.

После устранения всех активных ошибок необходимо в выключателе стартера и приборов ротор замка повёрнуть ключом сначала в положение «0», а затем в положение «I».

Самодиагностика по кодам ошибок камаз (euro 3-4): советы, фото и видео

КОДЫ ОШИБОК ДВИГАТЕЛЯ КАМАЗ 740 -Без рубрики- Грузовое СТО Ремонт грузовых автомобилей
Кнопка-качелька режима диагностики

Электронные системы управления автомобилей КамАЗ

Электронная система управления регулирует работу двигателя, ее главная функция – контроль работы аккумуляторной топливной системы (коммон рейл): обеспечивает четкое дозирование впрыскиваемого топлива, что позволяет сделать расход экономичным и снижает уровень дыма, помогает контролировать скорость.

ЭСУ включается в себя электронный блок управления (ЭБУ), электромагнит ТНВД, переключатели режима диагностики и ограничителя скорости, а также множество датчиков.

Многие модели грузовиков КамАЗ оснащены двигателями Cummins, для которых подойдут электронные системы управления Бош. Модели с двигателями Mercedes-Benz комплектуются теми же ЭСУ. На КамАЗ 6520 устанавливаются только 2 модели: Бош MS6.1 и ISB CM 2150.

Благодаря датчикам ЭСУ способна сообщить о неисправности. Каждая поломка имеет свое кодовое название. Например, ошибки КамАЗ 5490-s5 с мерседесовским двигателем, указывают на место поломки и возможную причину.

ЭБУ BOSCH MS 6.1

Двигатели класса Евро-3 (КамАЗ 65115) и выше имеют ЭСУ с блоком управления, обеспечивающим электронное управление ТНВД.

BOSCH MS 6.1 обрабатывает сигналы со всех датчиков ЭСУ, показывая информацию о состоянии двигателя. Анализируя показатели датчиков, ЭБУ влияет на работу рейки ТНВД, отвечающего за дозирование топливной жидкости.

Блок управления позволяет удаленно регулировать некоторые параметры, например, изменять максимально возможную скорость и т.д. Также он принимает сигналы о неисправностях, показывая определенный код, означающий ту или иную поломку.

ЭБУ ISB CM 2150

ЭБУ ISB CM 2150 необходима для управления двигателем Камминз. Подходит для ISBe, ISDe, ISLe. КамАЗ 43118 выпускается с двигателем Cummins ISLe, для которого подойдет ISB CM 2150.

Так же, как и блок управления Бош, ISB позволяет удаленно регулировать подачу топлива, показывает информацию о неисправности в виде кодов ошибок.

Датчики камаз евро 4: коды ошибок

• 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
• 232 — неисправность датчика, измеряющего атмосферное давление;
• 335 — дефекты в проводке выходного каскада управления лампой;
• 231 — сбой в работе датчика давления наддува на электрический блок управления;
• 124 — фиксация некорректного показателя напряжения;
• 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
• 113 — проблемы с частотой вращения распредвала;
• 112 — некорректные показатели, поступающие на блок управления от коленвала;
• 246 — сбои в работе датчика температуры;
• 00550 — неисправность штекера ТНВД.

Бортовая (встроенная) диагностика, чтение ошибок. КамАЗ-5490. | Автотема Проверить контакт штекера ТНВД. Срочно обратиться в
сервисный центр

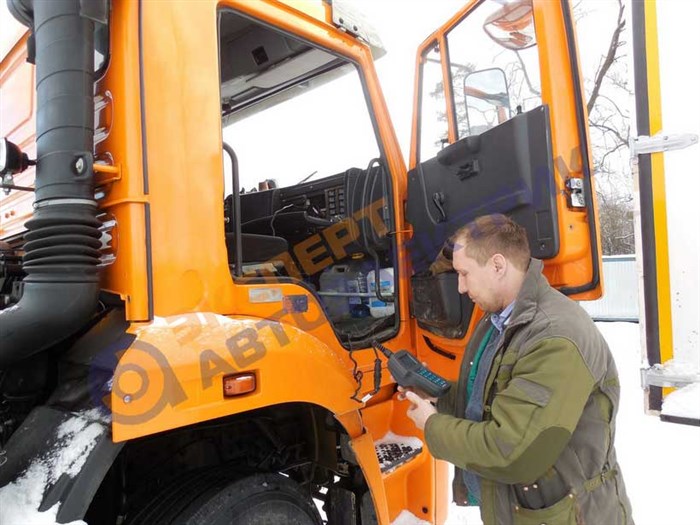

Диагностика КАМАЗ дв. Cummins

В такой ситуации оптимальным вариантом является обращение к профессионалам. Но перед тем как это сделать вы должны иметь информацию о неисправностях, которые имеются в вашем авто.

Мы предлагаем диагностику грузовиков Камаз на выезде в Москве на высшем уровне качества

Наша ]грузовой техпомощи[/anchor] не берет большую плату, быстро реагирует на любую заявку, работает и днем, и ночью, обеспечивая высококачественное диагностирование неисправностей.

Достигается это за счет слаженной работы всех специалистов, использования современного оборудования и инструмента.

Мы гарантируем 100 % выявление всех неисправностей и после выполнения работ предоставляем заказчику, полный отчет, который и является ориентиром для проведения ремонтных работ.

Коды ошибок камаз 43253 евро 4. Системы управления двигателями. Замена свечей зажигания и высоковольтных проводов

Двигатель с ЭБУ ISB CM2150

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Герметичность пневмопривода проверяйте при номинальном давлении, включенных потребителях сжатого воздуха и неработающем двигателе. На сегодняшний день автомобильная промышленность предоставляет широкий спектр компьютерного диагностического оборудования, при помощи которого можно идентифицировать неисправности автомобилей КАМАЗ различного характера. КАМАЗ 54901: параметры двигателя, трансмиссия и сцепление. Коды ошибок с расшифровкой По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Электрика

• Нарушение работоспособности топливной системы, повреждение насоса
• Повреждение обмотки электромагнитного регулятора подачи топлива
• Повреждение, износ блока двигателя
• Замыкание в катушках индуктивных датчиков
• Биение зубчатого колеса импульсов

Диагностика КАМАЗ с газовым двигателем

Серьёзный автомобиль демонстрирует неподобающее поведение? Капризы вашего грузовика могут порвать деловые соглашения и привести к длительному простою, опустошив кошелёк. В этой статье мы расскажем как на раннем этапе диагностировать неполадки, чтобы приступить к своевременному устранению проблем.

КОДЫ ОШИБОК ДВИГАТЕЛЯ КАМАЗ 740

На двигателях применяются системы управления топливоподачей с механическими
или электронными регуляторами (см. таблицу 1).

Двигатели КАМАЗ уровня Евро-3 оснащаются электронными системами управления
двигателем (ЭСУД), где вместо традиционных ТНВД с механическим регулятором
применяются:

— ТНВД фирмы БОШ типа 7100 с электронным регулятором;

— ТНВД ОАО «ЯЗДА» типа 337-23 с электронным регулятором.

ЭСУД предназначена для управления цикловой подачей топлива двигателя в
зависимости от режимов работы двигателя, его температурного состояния,
регулировочных характеристик и параметров окружающей среды. Система обеспечивает
выполнение следующих функций:

— коррекция цикловой подачи в зависимости от давления
наддувочного воздуха;

— ограничение цикловой подачи топлива при достижении
предельной температуры охлаждающей жидкости;

— отключение подачи топлива в режиме «горный тормоз»;

— ограничение максимальной скорости автомобиля;

— обеспечение аварийного останова двигателя;

— осуществление диагностических функций и передача
диагностической информации через диагностический разъем по линии K-line и CAN;

— индикация о неисправности ЭСУД контрольной лампой
«Check Engine»;

— обеспечение взаимодействия с другими системами
управления автомобиля;

— обеспечение аварийно-предупредительной сигнализации и
защиты и др.

— жгуты проводов в комплекте с датчиками, переключателями
и разъемами для подключения устройств диагностирования системы в условиях
эксплуатации;

— исполнительные механизмы (привод рейки ТНВД, клапан
аварийного останова двигателя).

Установленный в кабине изделия включатель режима
диагностики имеет три положения — среднее (фиксированное), верхнее и нижнее
(нефиксированные). В верхнем и нижнем положении электронный блок управления
двигателем находится в режиме диагностики.

Диагностика двигателя проводится нажатием и удерживанием
включателя в верхнем или нижнем нажатом положении более 2 секунд. После
отпускания включателя лампа диагностики промигает блинк-код неисправности
двигателя в виде нескольких длинных вспышек (первый знак блинк-кода) и
нескольких коротких вспышек (второй знак блинк-кода).

При следующем нажатии на включатель лампа будет мигать
блинк-код следующей неисправности. Таким образом, выводятся все неисправности,
хранящиеся в электронном блоке. После вывода последней запомненной
неисправности блок начинает заново выводить первую неисправность.

Для стирания выводимых лампой диагностики блинк-кодов
неисправностей из памяти блока управления при нажатом включателе режима
диагностики включите зажигание и после этого удерживайте включатель режима
диагностики еще около 5 секунд.

Пример — при физической ошибке датчика температуры
наддувочного воздуха (блинк-код 32) лампа диагностики промигает 3 длинные
вспышки, пауза, 2 короткие вспышки.

Электронные системы управления КАМАЗ

Самодиагностика Служит для контроля работы двигателя и выдачи кодов неисправности — блинк — кодов (см. Таблицу кодов неисправностей (Блинк — кодов )).

Диагностика КАМАЗ дв. Cummins

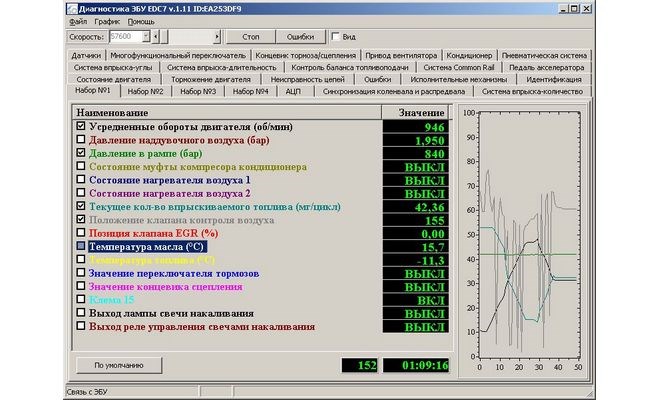

Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:

• 213 — нарушение в работе устройства управления силовым агрегатом;
• 296 — упало давление масляной жидкости;
• 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
• 214 — перегрев масляной жидкости;
• 235 — недостаточное количество охлаждающей жидкости в системе;
• 425 — высокая температура масла;
• 3617 — отсутствует сигнал многоступенчатого переключателя;
• ошибка 4335 — проблемы с подачей воздуха;
• 275 — некорректно работает ТНВД;
• 429 — высокие показатели напряжения в цепи топливного индикатора;
• 351 — нарушение в работе форсунок;
• 415 — невысокий уровень рабочей жидкости;
• 261 — перегрев горючего.

Поломки датчиков

Коды неисправностей датчиков КамАЗа-34334, 6308 и других моделей с двигателем Евро-4:

• 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
• 232 — неисправность датчика, измеряющего атмосферное давление;
• 335 — дефекты в проводке выходного каскада управления лампой;
• 231 — сбой в работе датчика давления наддува на электрический блок управления;
• 124 — фиксация некорректного показателя напряжения;
• 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
• 113 — проблемы с частотой вращения распредвала;
• 112 — некорректные показатели, поступающие на блок управления от коленвала;
• 246 — сбои в работе датчика температуры;
• 00550 — неисправность штекера ТНВД.

Неисправности ДВС

• 726 FMI 2 — неисправности в работе индикатора позиции устройства, отвечающего за распределение жидкости;
• SPN 526313 FMI 6 — брак устройства, которое контролирует уровень давления в механизме рампы;
• SPN 520221 FMI 12 — нет сообщения от системы АБС;
• SPN 791 FMI 4 — низкий уровень заряда;
• 523470-2 — нет напряжения в цепи механизма, отвечающего за сброс показателей давления;
• SPN 523613 FMI 16 — износились фильтры очистки рабочей жидкости;
• 77 FMI 0 — высокие обороты двигателя;
• 190-3 — сбой в работе;
• 110-0 — высокий уровень температуры мотора;
• 132-4 — сбой в распределении воздушного потока;
• 653-0 — повреждение в системе питания форсунки.

ЭБУ BOSCH MS 6.1

Расшифровка ошибок

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Этот тип ЭБУ устанавливался на поздние модели КАМАЗ и диагностика в этом случае будет отличаться от вышеприведённой схемы. Но перед тем как это сделать вы должны иметь информацию о неисправностях, которые имеются в вашем авто. Тормозная система По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Возможные неисправности агрегатов и систем автомобиля КамАЗ-5490. Самопомощь.

• Нарушение работоспособности топливной системы, повреждение насоса
• Повреждение обмотки электромагнитного регулятора подачи топлива
• Повреждение, износ блока двигателя
• Замыкание в катушках индуктивных датчиков
• Биение зубчатого колеса импульсов

Что делать в данной ситуации? ЭБУ ISB имеет 2 индикатора диагностики: красный и желтый, указывая на степень критичности неисправности. После нажатия кнопки, как в предыдущем случае, начнет мигать один из индикаторов. Код ошибок этой ЭБУ 3- или 4-значный. Каждый разряд (число) будет оделяться от предыдущего паузой в 2 секунды.
