Коды Ошибок Обд2 B2aaa на Калине • История создания

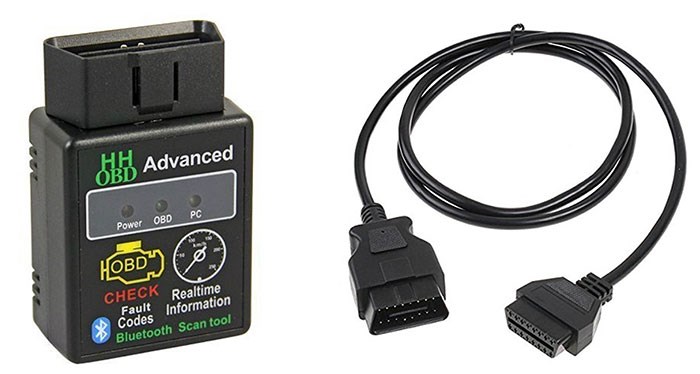

Что такое ELM327 и зачем он нужен?

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Автосканер стоит покупать только с версией прошивки 1.5 . Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

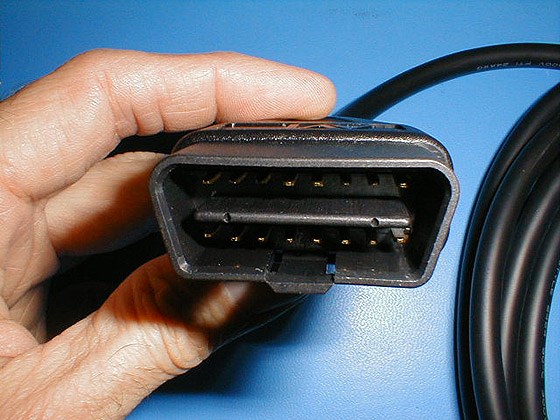

Распиновка ОБД 2 диагностического разъема: схема подключения, коды ошибок, алгоритм диагностики автомобиля

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Принципы самодиагностики. Суть диагноза OBD. Обычно программное обеспечение поставляется настроенным для тестирования протоколов подключения автоматически и всегда в одном и том же порядке.

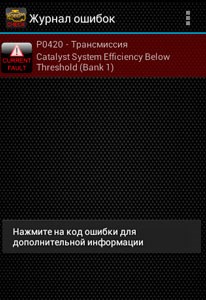

Настройка программы Torque для ELM327 и определение кода ошибки

Первым делом подружим программу с нашим диагностическим сканером.

1. Нажимаем кнопку «Настройки».
2. Выбираем пункт «Настройки адаптера OBD».
3. Жмём «Тип подключения».
4. Выбираем ваш тип подключения (в нашем случае Bluetooth) и сопряжённый адаптер.

Настройка программы в скриншотах

Осталось только проверить соединение: вернитесь на главный экран программы и нажмите «Adapter Status» (данный пункт меню может называться и по-другому, например «OBD2 Status» или «Состояние адаптера»).

Статус «Ok» должен быть напротив всех четырёх пунктов. Если всё в порядке, то приступайте к диагностике автомобиля.

Возникли проблемы при настройке? Задайте вопрос в комментариях указав модель автомобиля и год его производства, а также как можно больше информации об используемом адаптере и переносном устройстве.

Диагностика Лады Калины: ELM 327, разъем OBD 2, Программа диагностики

1. Подключаем адаптер ELM327 к специальному диагностическому разъёму OBD2 в вашем автомобиле.
2. Включаем зажигание (можно запустить двигатель — автосканер будет работать даже в движении). На адаптере должны загореться светодиоды.
3. Включаем Bluetooth в Android.
4. В настройках Android заходим в беспроводные сети Bluetooth, далее выбираем поиск нового устройства для сопряжения. Идентификатор автосканера обычно OBDII, но может быть и другое имя. Стандартный пароль для сопряжения 1234 или 0000 (в случае неудачи попробуйте 9999, 1111, 5678, 6789).
5. Открываем диагностическую программу на Android (например, Torque) и следуем инструкции ниже.

Автосканер ELM327. Инструкция по работе с OBD2. Семейный-Автомобиль Intermittent Codes — код неустойчивой неисправности. Если блок управления умеет работать в режиме определения неустойчивых сбоев, этот код может появиться в режиме тестирования, но возможно недостаточно основания для записи его в память постоянных кодов.

Пример диагностики

Ниже представлен способ диагностики прибором ЕЛМ-327 версии 1,5 на автомобиле Лада Калина, через программу OpenDiag на операционной системе Android.

Диагностику необходимо проводить при включенном двигателе или зажигании.

Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.

На смартфоне переходим в настройки в раздел Bluetooth. В доступных устройствах находим наш сканер под именем OBD-II, подключимся к нему. Устройство запросит пароль, вводим пароль – 1234.

После сопряжение со сканером открываем программу OpenDiag и нажимаем на кнопку меню, там выбираем необходимый тип соединения, в нашем случае это блютус.

Нажимаем на иконку в верхнем углу и выбираем в списке устройств, сканер.

Процесс подключения завершен, приложение само автоматически определит модель и версию ЭБУ и выдаст ошибки, которые сохранены в блоке.

Диагностика ошибок двигателя с использованием OBD2 адаптера ELM327

Коды ошибок OBD2 на русском, расшифровка по маркам автомобилей — как диагностировать и исправить Для активации системы бортовой диагностики необходимо купить специальный тестер. Его можно заказать во многих интернет-магазинах. Важно, чтобы устройство было оригинальным.

Из чего состоит код

Код, который выдаёт система, содержит в себе 5 символов. Первый знак – буква, затем идёт ряд из 4 цифр. Последние две цифры всегда показывают, в какой из подсистем случилась поломка. Для расшифровки кода можно обратиться к автомеханикам или диагностикам. Профессионалы не только расскажут, что нужно починить, но и посоветуют, где и как это лучше сделать.

Если в автомобиле случится какая-либо поломка, на приборной панели загорится специальный знак. Его название — Check Engine. В буквальном переводе оно означает «проверьте двигатель». Почти каждый водитель сталкивался с этим сигналом на своей приборной панели.

Знак оповещает о том, что в блоке силового агрегата автомобиля обнаружена неисправность. Проверить, в чём дело, можно с помощью системы OBD-2. С помощью приложения можно сбросить ошибку. В этом случае знак на панели перестанет гореть.

Важно! При появлении горящего сигнала Check Engine необходимо получить код ошибки и исправить поломку в автосервисе.

Почему elm327 не видит эбу

Диагностика с помощью ЕЛМ-327

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если программа показывает, что в ЭБУ нет сохранённых кодов ошибок, то всё в порядке, либо ошибки были сброшены. 5 , телефон на базе Android с установленной программой InCarDoc free , Автомобиль с разъемом OBD-II. Какие автомобили можно продиагностировать ELM327 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Фотогалерея «Строки инициализации»

• Разъёмы для подключения специальных устройств. Аппараты, контролирующие состояние транспортного средства, вставляются в них и ведут сбор данных.
• Подключения. Сюда могут относиться провода, колонки или любые другие соединения устройства. Современные тестеры подключаются к телефону через Bluetooth или WI-FI.
• Система команд для обмена данными между электронным блоком управления и устройствами диагностики.
• Стандарты разъёмов для устройств.
• Тестеры. Это – специальные устройства, которые можно приобрести в магазине. Они необходимы для активации системы и связи с телефоном или планшетом.

Интерфейс Возвращаемся на главный экран программы. Желательно настроить профиль диагностируемого автомобиля, однако вы уже можете провести диагностику.

p05xx : Дополнительные, входы скорости и оборотов автомобиля.

Трансдуцер скорости, система поддерживания оборотов холостого хода, сигнал холостого хода, электросигнал стартера, информационная функция иммобилайзера, transducer температуры аккумулятора, измеритель давления масла в motor, measurer сжатия хладагента кондиционера, подогрев воздуха на впуске, температура выхлопных газов, pressure в усилителе руля, контроль напряжения, круиз-контроль.

Разрешение движения задним ходом, электроклапана повышения / понижения передач, sensor сцепления, контроль пробуксовки clutch, цепи дисплея и контактных переключателей, цепь блокировки включения стартера, детектор выбора передач, выключатель сжимания, включатель полного привода / 4WD, приборы обнаружения давления масла в трансмиссии.

© интернет . диагностика легковых автомобилей и грузовиков . народное пособие .

Ссылки на популярные страницы . Именно здесь, хорошо и лучше всех, выберите варианты смотреть онлайн бесплатно . Хотя . Узнай все качественно, сам, для чего нужен — такой обзор и результат . Случайные бесплатные прямые ссылки онлайн . Перейти по ссылке https, href, но без www .

Быстрый поиск по сайту ТехСтоп Екатеринбург. . Быстрый поиск в браузере при серфинге в интернете поможет быстро найти нужные страницы сай .

Обзор Web KiwiSDR. Онлайн веб декодер сигнало . Онлайн приемник Web Kiwi SDR. Функции расширения возможностей декодирования сигналов. Испо .

Программы для тюнинга и. Виртуальный 3D tunin . Программы для тюнинга иномарок. Виртуальный 3D tuning легковых. Внешний вид. Детали, диски .

Красота и мода. Косметика. Парфюмерия. . Парфюмерия XXI века. Красота спасет мир. Отзывы. Серьги. Подарочные наборы. Parfum. Бижуте .

Антенна Большое Колесо. Интересный девайс. . Антенна круговой формы, Big Wheel — Большое Колесо. Хорошего усиления, всенаправленная, с .

Быстро и просто вкусно, а в целом — относительно аскетично. © 2023 ТехСтоп Екатеринбург.

P03xx : Воспламенение и пропуски рабочего хода в цилиндре.

• INCMPL — смотреть MODE $06 и $07 для расширенной диагностики .
• CMPLT — тест выполнен успешно .
• AVAIL — непрерывный тест доступен и будет выполняться .
• N/A — тест недоступен / не заложен в ЭБУ .

Зачем нужна бортовая диагностика Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.

Общие рекомендации по подключению к диагностическому разъему

1. В некоторых источниках указаны различные способы самодиагностики автомобиля путем подключения перемычек в OBD-разъем. В экстренных случаях это оправдано. Если есть возможность, время и деньги (сейчас очень небольшие, даже с выездом) для диагностики специалистом, лучше прибегнуть к его помощи.
2. Если у вас есть навыки работы с компьютером, либо Android-устройствами, можно приобрести простейший ELM327 сканер, и далее производить диагностику двигателя самостоятельно. Более дорогие мультимарочные сканеры типа AUTOCOM позволяют производить полупрофессиональную диагностику большинства марок автомобилей. Можно купить дорогую диагностику вскладчину с соседями по гаражу или сослуживцами. Такая диагностика может приносить прибыль, оказывая «халтурные» услуги.
3. Не загромождайте разъем. После покупки авто, попробуйте найти его расположение, так как он может внезапно пригодиться.
4. Если сканер с трудом заходит в разъем, не прибегайте к избыточным усилиям, проверьте, не загнуты ли контакты, нет ли в гнездах посторонних предметов (скрепок, других мелочей). Иногда при повышенной нагрузке разъем проваливается внутрь гнезда, приходится разбирать обшивку.
5. Не подключайте к разъему сомнительные сканеры, различные самоделки. Так как разъем непосредственно подключен к блокам управления автомобиля, некорректное подключение может нанести вред автомобилю и его последующий ремонт будет дорогостоящим.

Видео — где находится разъем ОБД 2 на Renault Scenic:

p, blockquote 53,0,0,0,0 —> p, blockquote 54,0,0,0,1 —>

По-моему этот диагностический разъем все-таки правильнее называть DLC, выполненный по стандарту SAE J1962.

Купил сканер для этого разъема ОБД 2 год назад. Очень удобная и полезная штука. Брал беспроводной, работает с любым телефоном. Пробовал на многих машинах, ошибки и параметры читает

Полгода назад забарахлила электроника. Друзья и соседи столько версий выдвинули, даже пробовали пытаться ремонтировать… В конце концов обратился к спецам, подключили сканер и через пару минут отремонтировали. Простая поломка оказалась. В общем, удобная и реально полезная вещь.

Реально классный сканер. Весьма полезная штуковина диагностику проводит точно. Проверял его работу в сервисном центре сравнивали с его аналогами

Фигня все эти ELM-ки и все прочие автосканеры вместе с всеми нахваливаемым Лаунчем. Ни один сканер не мог прочитать ошибки ABS и SRS на моей Мицубиси ASX 1.6 2014 года (америкос). Только у ОД автосканер MUT . Вот такие пироги.

Преимущества

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

Приложения для диагностики авто Понять, качественное ли устройство, можно по цене. Продаются как тестеры за несколько сотен рублей, так аппараты за несколько тысяч. Для большей функциональности стоит купить более дорогие модели.

Универсальные пути решения

Если телефон не видит Блютуз ELM327 устройство, то в первую очередь убедитесь, что это не одна из простых проблем:

• Выключено зажигание и не запущен мотор. Необходимо завести авто. Всё это нужно проделать потому, что зачастую так питается порт, куда подключён диагностический адаптер.

• Выключен адаптер. Некоторые модели снабжены переключателем, который находится прямо на корпусе устройства. Если он не включен, работать с ELM327 не выйдет.

• Неплотное подключение. Эта ситуация может получиться, если светодиод на адаптере светится, но вы не можете подключиться к ELM327. Дело в том, что контакт, питающий светодиод, может быть длиннее остальной контактной группы. Плотнее прижмите адаптер в гнездо бортового компьютера, и неполадка может исчезнуть. Помните, что иногда нужно использовать переходники.

Если данные инструкции не помогли и ELM327 Bluetooth устройство не работает, то рассмотрим другие возможные проблемы и их решения.

Телефон не видит ELM327 Bluetooth

1. Проверьте, что на телефоне или планшете включен Bluetooth. Также попробуйте использовать несколько разных телефонов, планшетов, ноутбук. Если другие устройства видят ELM327, но он не подключается к вашему телефону то проблема не в нём, а в смартфоне. Следует проверить Bluetooth-модуль и обновление ПО: прошивку модуля связи, версию Андроид.
2. Если вы пытаетесь подключить диагностический адаптер к Айфону, то ELM327 должен быть определённой версии: не ниже Bluetooth 4.0. Иначе он не появляется в списке гаджетов и iPhone не находит Bluetooth ELM327 и не видит его.
3. Если устройство точно включено, но его не видит ни один девайс, оно, скорее всего, неисправно. Когда ELM327 Bluetooth не включается, то можно говорить о той же проблеме.

ELM327 не подключается к ЭБУ

Если смартфон видит ELM327, но он не подключается к электронному блоку управления двигателя (ЭБУ), то вы попали на наиболее распространённую проблему. У ELM327 Bluetooth нет связи с ЭБУ из-за адаптера, марки автомобиля или из-за приложения.

• «Плохой» адаптер ELM327. При покупке можно выбрать версию 1.5 или 2.1. Несмотря на более высокий индекс, версия 2.1 является урезанной и нерабочей. Есть вероятность, что она запустится на вашем автомобиле, но при этом ELM327 2.1 будет слать в бортовой компьютер и в ЭБУ неверные сигналы, которые могут вызвать сбои в авто. Также он теряет связь с Bluetooth и работает в целом очень нестабильно. Проблема в том, что часто 2.1 продают под видом 1.5. Поэтому нужно покупать ELM327 в проверенных местах с возможностью вернуть бракованный товар.
• «Не то» приложение. Перед тем, как изменять глубокие настройки в следующем пункте, попробуйте установить и запустить различные приложения для диагностики авто. Возможно, существует ПО, выпущенное именно вашим брендом. Оно заранее настроено на авто, и, таким образом, проблема будет решена.
• Нестандартный автомобиль. Сюда относятся многие марки авто, такие как Toyota JDM 10400baud, Nissan Custom или OPEL Simtec 56.5. «Нестандартность» означает, что для связи модуля и ЭБУ нужно использовать особые заголовки, которые находятся на изображениях ниже:

Как решить проблему с драйверами ELM 327 USB?

1. Устройство нужно подключить к USB-выходу компьютера либо ноутбука.
2. На вкладке «Драйвер» нужно нажать на кнопку «Обновить», выбрав проблемный элемент (рядом с ним имеется восклицательный знак). После этого производится переустановка драйвера (необходимо войти в нужную папку).
3. Производится перезагрузка ноутбука либо компьютера.

Как пользоваться тестером OBD-2 Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:
