Расшифровка диагностических кодов ЭБУ (самодиагностика) для Тойота (Toyota)

В этих автомобилях есть диагностические разъемы, которые называются «DLC 1» и «DLC 2» (Data Link Connector). Первый из них представляет собой пластмассовую прямоугольную коробочку, расположенную обычно слева по ходу автомобиля, на ней написано «DIAGNOSTIC». Самодиагностика двигателя выводится через лампочку «CHECK» на щитке приборов.

Но на некоторых машинах вместо лампочки «CHECK» есть лампочка с изображением двигателя, это в общем, одно и то же. Так же имейте в виду, что в некоторых моделях дизельных машин для самодиагностики используется лампочка контроля накала свечей с изображением спирали.

Неисправности автоматической трансмиссии в режиме самодиагностики обычно выводятся через лампочку «O\D» ( но это может быть и лампочка «POWER» или «A\T CHECK») а неисправности систем «ABS», «TRC», «SRS» через соответствующие контрольные лампочки. Второй диагностический разъем «DLC 2» находится под нижней частью панели с водительской стороны.

Для самодиагностики своих автомобилей фирма «Toyota» использует два типа кодов. Первый — тип 09. Это двухзначный код со следующими параметрами. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между десятками и единицами — 1,5 секунды. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

Второй тип кода используемый фирмой «Toyota» — тип 10. Это однозначный код, где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

Для того чтобы диагностировать двигатель или автоматическую коробку передач, надо сделать следующее. Откройте капот автомобиля, и, найдя пластиковую коробочку с надписью «DIAGNOSTIC», откройте ее крышечку. С обратной стороны этой крышечки вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы «ТЕ1» и «Е1».

Если лампочка «CHECK» моргает непрерывно с интервалом 4,5 секунды, значит в автомобиле используется код тип 10 и также никаких неисправностей в памяти компьютера не зафиксировано. Если лампочка моргает так: вспышка- пауза- вспышка — длинная пауза- вспышка — это значит, у вас в памяти код 21 (двухзначный); если так: вспышка- длинная пауза — вспышка -пауза вспышка — то код 12 и так далее.

Таким образом можно найти диагностический вывод любого автомобиля, имеющего на панели лампочку «CHECK», не рискуя при этом что-нибудь сжечь, т. к. используется «контролька», а для срабатывания системы самодиагностики, даже маломощной лампочки, например от подсветки панели приборов, достаточно.

Как провести самодиагностику двигателя toyota и расшифровать коды ошибок

Как сделать самодиагностику на toyota corolla 110ae Система диагностики, применяемуая в автомобилях фирмы «Toyota».

Коды ошибок TOYOTA & САМОДИАГНОСТИКА

После установки бортового компьютера выдало ошибку 1105. Не мог сразу найти что означает. Изрядно покапал интернет и нашёл те самые коды. У меня оказалось обрыв провода датчика CPS а «CHECK ENGINE» не горел, не знаю почему . Вылечил провод и машина стала по другому себя вести. Вот собственно те самые коды, кому нужно пользуемся!

Диагностика системы ABS:
Считывание кодов (модели с разъемом DLC3) (OBD-II)
— Перемкните выводы «ТС» (13) и «CG»(4) разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».

Информация по разъёму DIAGNOSIS Toyota

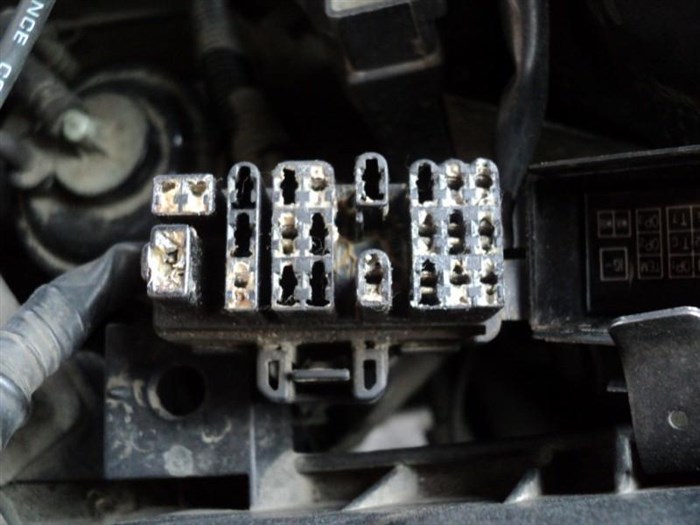

Система впрыска Toyota до 98 года имеет разьем диагностики DLC1. Обычно он находится под капотом слева и представляет собой коробочку с надписью «DIAGNOSIS».

B+
«Плюс» батареи. Появляется при включении зажигания.

IGN-
Вывод коммутатора — для выносного тахометра.

TE1
Вывод для чтения кодов системы EFI.
Диагностика: «Normal mode»

Взять любой провод (а лучше маломощную лампочку-пробник) и замкнуть им выводы «ТЕ1» и «Е1» (DLC No.1 или DLC No.2). В «старых» системах «Т» или «ТЕ». После этого, включив зажигание, следите за лампочкой «CHECK» (лампочка с изображением двигателя, она же «MIL»). Коды можно считать, подключив светодиод к «W».

Коды самодиагностики АКПП считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1», при этом овердрайв должен быть включен.

Накопление кодов в этом режиме происходит при замыкании контактов «Е1» и «Те2» перед включением зажигания. После этого автомобиль должен проехать примерно 15 км. После остановки двигатель не глушат и на холостом ходу соединяются контакты Е1-Те1 и производится считывание кодов. Снятие перемычек производится в обратной последовательности.

W
Вывод лампочки Чек. Подключение очень маломощного светового индикатора между «B+» и «W» дублирует лампочку «Check Engine» на панели приборов.

Ox
Вывод датчика кислорода. Можно измерить напряжение (и его изменение во времени) на датчике. Если подключить осциллограф. Или высокоомный быстрый вольтметр.

Fp
Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку B+ — Fp. При включении зажигания сразу заработает бензонасос.

Vf1
Vf-feedback voltage — контакт, напряжение на котором является результатом анализа компьютером датчика кислорода и системы. Читайте подробную выкладку на сайте: «Лямбда-зонд: Проверка по-американски.»

Tс
Используется для считывания кодов самодиагностики дополнительных устройств автомобиля (Перемыкание Tc E1 в разъёме вызывает индикацию кодов лампочкой ABS, SRS, TRC OFF и Hight control).

Расшифровка диагностических кодов ЭБУ (самодиагностика) для Тойота (Toyota) • DRIVER S TALK

Оплата через PayPal

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Коды самодиагностики АКПП считываются по числу вспышек индикатора O D OFF при замкнутых выводах TE1 — E1 , при этом овердрайв должен быть включен. Но на некоторых машинах вместо лампочки CHECK есть лампочка с изображением двигателя, это в общем, одно и то же. Коды ошибок Королла 150: робот, абс, самодиагностика, 120, неиспрвавности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Коды ошибок Тойоты Авенсис: расшифровка неисправностей, как сбросить

Что обозначают значки на приборной панели Тойота Для самодиагностики своих автомобилей фирма «Toyota» использует два типа кодов. Первый — тип 09. Это двухзначный код со следующими параметрами. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между десятками и единицами — 1,5 секунды. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

Симптомы неисправности

Основным симптомом появления ошибки P2588 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Снижение мощности двигателя.
3. Двигатель плохо разгоняется.
4. Повышенный расход топлива.
5. Черный дым из выхлопной трубы.
6. Необычные шумы от турбокомпрессора или патрубков.
7. Из шлангов или перепускного клапана могут исходить свистящие шумы.
8. Возможна детонация в цилиндрах.

Серьезность этого кода обычно умеренная, но может быстро перейти на более серьезный уровень, если не исправить своевременно.

Code Р1049

P1047 — code Avensis 24. Пиктограмма STO — это нормально, если она появляется при запуске автомобиля, но если так пойдет и дальше пока вы едете на машине, то вместе с № 13 или N 5 это будет действительно означать, что вы должны остановиться.

Коды ошибок Тойота Королла

В отношении наиболее часто встречающихся кодов ошибок Corolla накоплен определенный опыт, который поможет решить проблему. Часто СС регистрирует код p0810 для коробки передач робот Тойота Королла 2006 — 2009, которая указывает на общую ошибку управления положением сцепления. Причины могут быть вызваны поломкой актуатора, ТСМ или датчика хода.

Код неисправности p0900 в Королла указывает конкретно на повреждение цепи актуатора сцепления. Причинами появления сигнала p0900 являются разрыв цепи проводки или выход из строя моторчика актуатора сцепления Corolla.

Серия однотипных ошибок p0351, p0354, p0352, p0353 Toyota Corolla говорит о дефектах в цепи низкого напряжения катушек зажигания Данные коды возникают из-за обрыва или короткого замыкания цепи IGF1 и IGT между катушками зажигания (1-4) и ЕСМ. Для их устранения сначала цепь тестируют на замыкание, затем проверяют катушки 1–4, если ошибки не исчезли, меняют ECM.

Сравнительно часто у Короллы возникает неисправность сигнала скорости с кодом C1541. Причиной появления кода ошибки могут быть нарушения в цепи датчика частоты вращения, ЭБУ системы противоскольжения, системе передачи данных CAN или ЭБУ рулевого управления с усилителем.

Код P0500 сигнал датчика скорости на Тойоте означает, что блок управления двигателем АКПП не получает данных о скорости движения авто. При этой ошибке Corolla переходит в аварийный режим. Причинами появления кода могут быть обрыв или короткое замыкание цепи сигнала скорости, неисправности на панели приборов Королла, ЭБУ системы противоскольжения, датчика скорости Corolla.

Вывод

• Возьмите канцелярскую скрепку или кусочек проволоки такой же длины.
• Выключите зажигание, а также все энерго потребляющие приборы.

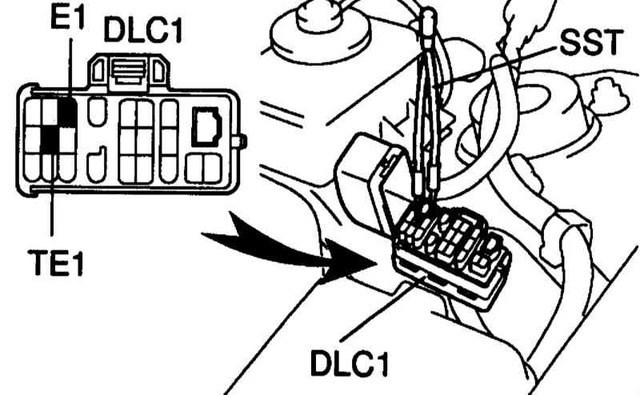

• Откройте капот и снимите крышечку с коробки блока разъемов «Diagnostic». На внутренней стороне крышечки находится маркировка разъемов. По этой маркировке найдите разъемы TE1 и E1.
