Какой диагностический сканер выбрать для авто и не пожалеть?

Я вам посоветую вот этот универсальный автосканер для диагностики любого автомобиля, через Bluetooth соединение.

Доброго времени суток всем уважаемым читателям моего блога.

Из данной статьи вы узнаете какой сканер для диагностики авто выбрать рациональнее всего.

Существует несколько принципиальных разновидностей приборов, с помощью которых можно проводить диагностику автомобиля. Но не все они подходят для самостоятельного использования, особенно новичками.

Дело в том, что некоторые сканеры обладают повышенным профессиональным или полупрофессиональным функционалом, неправильное применение которого может привести к очень серьезным разладкам всей электронно-электрической системы машины, поломкам и даже авариям.

Поэтому автомобилисту важно знать какие приборы обладают оптимальным соотношением функционала и безопасности, чтобы купить именно то, что нужно, а не выложить кучу денег и успешно угробить свой автомобиль.

Что ж, давайте разбираться в том, какой же автосканер наиболее подходит для бытового использования.

Автосканер ELM327. Инструкция по работе с OBD2. Семейный-Автомобиль

• Автономные сканеры – они выполнены в виде отдельного самодостаточного прибора размером со стандартную рацию или немного больше. Эти устройства обычно имеют возможность подключения к диагностической колодке авто и прямого считывания данных от ЭБУ. Некоторые модели могут сопрягаться с обычным ПК. Применяются подобные сканеры в основном в профессиональной среде. Их большой минус в трудности обновления вшитой программы: для этого нужно обращаться в сервисный центр.
• Сканеры-адаптеры – небольшие устройства обычно размером со спичечный коробок. Они требуют для своей работы внешний компьютер (ноутбук, смартфон и т. п.) и довольно популярны, т. к. позволяют диагностам действовать в привычной операционной среде и при необходимости использовать дополнительные возможности (например, дешифровка кодов ошибок через интернет, смена используемых программ, автоматический поиск нужных драйверов и обновлений и т. п.).

Сканеры для диагностики автомобилей
сброс ошибок авто в программе InCarDoc free

Основными возможностями сканеров являются следующие:

1. диагностирование блоков управления:
   • вывод из памяти данных о неисправностях
   • отображение фактических значений измеряемых параметров
   • управление исполнительными механизмами
   • обеспечение вывода графической информации с фактическими значениями во время тестирования (кривые зависимости от времени)
   • использование других специальных возможностей блока управления таких, как, например, сброс интервала обслуживания
   • отображение расположения мест установки и распределения контактов диагностических разъемов
2. Использование программного обеспечения:
   • проверка компонентов, схемы электрических соединений, положения установки компонентов
   • нормативные данные по проверяемым параметрам
   • инструкции по сборке/установке, информация по техническому обслуживанию
   • поиск и заказ неисправного оборудования
3. Использование мультиметра:
   • проведение измерений напряжения
   • проведение измерений сопротивления
   • проведение измерений силы тока
4. Использование осциллографа для регистрации значений, полученных при тестировании

В режиме «Ошибки» на экране высвечиваются цифровые коды той или иной неисправности, хранящиеся в памяти блока управления на автомобиле.

Информация о любой ошибке сохраняется в памяти и может быть извлечена оттуда с помощью сканера. При получении сигнала об ошибке диагностическая система обязана ответить унифицировано:

• классифицировать неисправность по номеру (коду ошибки)
• предпринять корректирующие действия, предусмотренные управляющей программой на этот случай

Каждый символ в DTC-коде системы диагностики OBD-II имеет свое назначение. Буквенный символ принято называть альфа-указателем DTC — он указывает, в какой части автомобиля обнаружена неисправность. Выбор символа (P, B, C или U) определяется диагностируемым блоком управления. При получении ответа от двух блоков используется буква для блока с более высоким приоритетом.

В первой позиции могут находиться лишь четыре буквы:

• P — двигатель и трансмиссия
• B — кузов и салон (подушки безопасности, ремни, система отопления и кондиционирования, приборная панель, иммобилайзер и т.д.)
• С — шасси (ABS, TCS, ESP и т.д.)
• U — сетевые коммуникации

Третий символ обозначает систему, где обнаружена неисправность. Об этом символе знают меньше, но он относится к наиболее полезным: по нему мы сразу понимаем, какая система неисправна, даже не читая текст ошибки. Эта цифра помогает быстро идентифицировать область, где возникла проблема, не зная точного описания кода ошибки:

Четвертый и пятый символы нужно рассматривать совместно — это конкретные коды ошибок, которые обычно соответствуют старым кодам ошибок OBD-I (они, как правило, состояли из двух цифр). В системе OBD-II тоже берутся две эти цифры, но вставляются они в конец кода ошибки — так их легче запомнить по аналогии с OBD-I.

Какой сканер для диагностики авто выбрать лучше всего

Немецкий курьез

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В ответ на это США и Канада ввели закон об обязательном наличии технологии самодиагностики во всех импортируемых из Европы автомобилях. Точно установить причину поломки поможет сравнение полученных параметров с заводскими показателями, которые вводятся производителем машины на этапе ее оборудования перед продажей. 6 приложений для диагностики автомобиля через OBD По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Сервис не нужен. Диагностика авто прямо через смартфон

1. Стирание кодов по команде со сканера, подключенного к диагностическому разъему. На некоторых автомобилях ранних моделей такая процедура невозможна, поскольку она не поддерживается блоком управления. Этот метод является наиболее предпочтительным и рекомендуемым производителями.
2. Если нет сканера или электронный блок не поддерживает стирание кодов сканером, следует отключить питание блока путем извлечения соответствующего предохранителя. Вместе с кодами ошибок из памяти блока сотрется и информация для адаптивного управления.
3. Отключение от «массы» шины аккумуляторной батареи. Следует иметь в виду, что в этом случае вместе с кодами стирается и прочая информация (установка времени на электронных часах, коды радиоприемника и т.д.).

Хочу всё знать: что такое компьютерная диагностика, и как её проводят — – автомобильный журнал Через некоторое время «General Motors» усовершенствовала технологию сканирования и адаптировала ее для широкого использования на фирменных и авторизованных площадках техобслуживания.

Выбор приложения для диагностики

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

сброс ошибок авто в программе InCarDoc free

Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Чтение имеющихся и сохранённых ошибок

Как самостоятельно сделать диагностику Но мы отвлеклись. Мы быстренько сканируем на предмет ошибок и в разделе «Накопитель ошибок» все-таки находим такие записи, говорящие об ошибках в электроусилителе рулевого управления!

Как самостоятельно сделать диагностику

От диагностики с помощью компьютера в рамках этой статьи мы отказались из-за ее дороговизны и сложности в настройке ПК и самого софта. Для теста использовался смартфон на Android, адаптер ELM327 и приложение EOBD-Facile. Интерфейс программы простой и понятный, подробно о нем рассказывать нет смысла. Переходим к процессу диагностики.

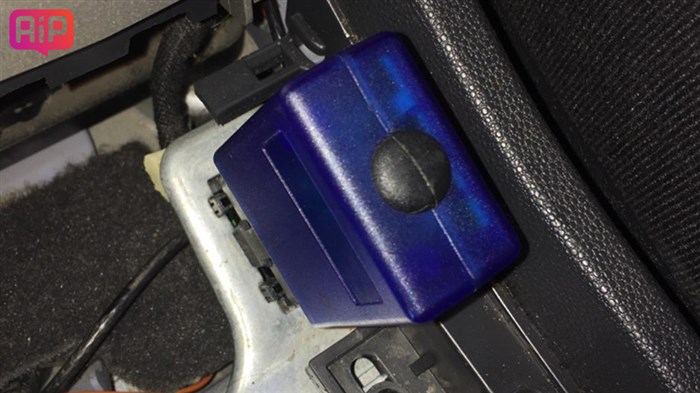

Шаг 1. Подключите беспроводной адаптер к диагностическому разъему в машине, а затем соедините со смартфоном по Bluetooth. Откройте приложение, выберите пункт «Соединение» и следуйте инструкциям на экране.

Шаг 2. Когда подключение установлено, можно начинать поиск ошибок. Обычно это занимает несколько минут. В нашем случае ошибок найдено не было, но если с вашей машиной не все в порядке, список неисправностей доступен в меню «Диагностика» — «Код неисправности». Подробная информация о состоянии систем авто также отображается в разделе «Статус».

Шаг 3. С помощью меню «Измерения» можно просмотреть данные с датчиков в режиме реального времени. В режиме таблицы или графика удобно наблюдать за мгновенным расходом топлива или оборотами двигателя.

Приложение также предлагает ряд продвинутых функций для глубокой диагностики автомобиля. В нашем тесте мы использовали только базовые бесплатные инструменты. Обычному пользователю этого будет достаточно, чтобы определить общее техническое состояние машины.

Теперь вы чуть больше знаете о диагностике автомобиля через смартфон или компьютер. Надеемся, этот материал поможет сэкономить время на поиск неисправностей и позволит быстрее починить любимую машину.

Что проверяют при помощи компьютерной диагностики

• определить список доступных для проверки систем машины (двигатель, тормозная система, блок комфорта и пр.)
• считать коды ошибок и расшифровать их (определить неисправность конкретного узла или детали)
• стереть ошибки (после устранения поломки или в целях диагностики)
• проверить параметры авто в режиме реального времени (мгновенный расход, температура ОЖ и пр.)
• изменить конфигурацию систем авто (настроить автоматическое закрывание дверей при движении, привязать новый ключ и пр.)

DashCommand DashCommand можно установить бесплатно, но время использования демоверсии всего 30 минут, после чего будет предложено купить полную версию за 10 долларов. В этой программе больше показателей отчетности и есть различные диаграммы, которые отсутствуют в Piston. Именно поэтому профессиональные механики чаще используют DashCommand.

Правильность проверки авто таким способом зависит от подготовительных работ и наличия всей требуемой аппаратуры. Для тестирования машин сейчас предлагается множество приборов. Автолюбителю рекомендуется заранее установить диагностический разъем (стоит внимательно просмотреть места около руля – где он обычно находится), а затем закупить нужную аппаратуру.

Виды адаптеров для OBD2

Они могут быть профессиональными, дилерскими и любительскими. Имеются универсальные варианты, а также предназначенные для определенной модели. Лучшим вариантом являются мультимарочные сканеры, которые могут работать с разными автомобилями.

Сканеры не только считывают ошибки, они также удаляют их, помогают просмотреть все данные с бортового ПК. Переходники и коннекторы к ним подбираются под определенную марку авто.

Какие адаптеры предлагаются на рынке сейчас

Чаще всего для диагностики авто через ноутбук своими руками применяются модели сканеров на основании чипа ELM 327. Отличной покупкой могут быть их беспроводные вариации.

К портативным сканерам относится Launch Creader V – компактное и удобное средство диагностики. Отличным профессиональным устройством выступает Autel MaxiSYS, в нем установлен русскоязычный интерфейс.

Распиновка разъема OBD-2 и аналогов

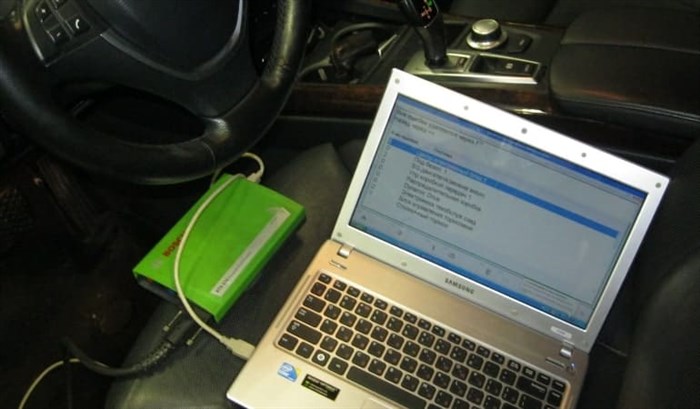

Программы для диагностики авто с помощью ноутбука

При покупке адаптера ПО поставляется вместе с ним. Если же приложение для проведения самостоятельной диагностики автомобиля отсутствует или по каким-то причинам не устраивает владельца авто, то он может самостоятельно скачать понравившуюся программу с интернета.

Основным функционалом программы выступает:

• расшифровка получаемых кодов ошибок;
• определение и выведение на монитор ноута основных условий работы систем авто;
• определение и расшифровка статуса выявленных отклонений;
• устранение причин появления ошибок и стирание их из памяти системы;
• ведение отчетной документации по выявленным неисправностям и проводимому техобслуживанию.

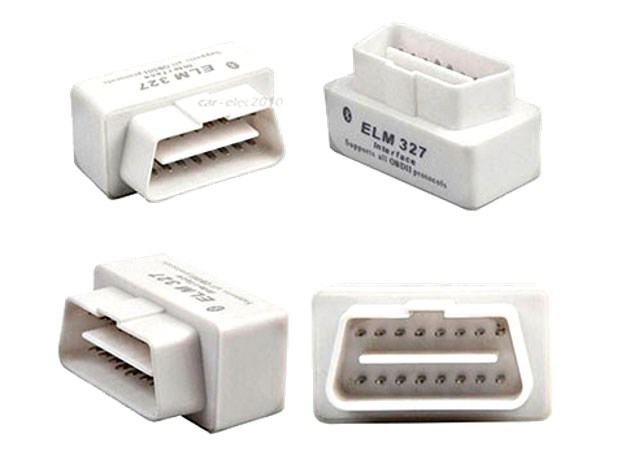

Что такое ELM327 и зачем он нужен?

• состояние машины на момент ее покупки;
• качественно ли было произведено техобслуживание, и были ли учтены все ошибки;
• электропитание авто;
• определить характер неисправности при зажигании кнопки «Чек».

Carista OBD2 Каждый символ в DTC-коде системы диагностики OBD-II имеет свое назначение. Буквенный символ принято называть альфа-указателем DTC — он указывает, в какой части автомобиля обнаружена неисправность. Выбор символа (P, B, C или U) определяется диагностируемым блоком управления. При получении ответа от двух блоков используется буква для блока с более высоким приоритетом.
