Как настроить панель приборов на гранте
Часы в автомобиле ВАЗ-2190 находятся на жидкокристаллическом дисплее на приборной панели. Цифры часов значительно крупнее всех остальных цифр на экране. Помимо времени, дисплей также отображает суточный и общий пробег автомобиля, расход топлива и другие данные.
Читать дальше: Масло уаз 5w40 синтетика
Итак, как настроить часы на Ладе Гранта? Для проведения корректной настройки часов на новой модели лифтбека от ВАЗ вы должны четко знать, где в автомобиле расположены следующие органы управления:
- замок зажигания – или, как вариант, переключатель габаритных огней на приборной панели;
- кнопка управления дисплеем (кнопка сброса суточного пробега);
- рычаг управления стеклоочистителями (правый подрулевой переключатель).
Правый подрулевой переключатель, помимо всех прочих функций, должен прокручивать режимы функционирования дисплея по кругу, отображая сведения о пробеге автомобиля, расходе топлива и о текущем времени.
| № | Положительные |
| 1. | Николай, 39 лет: в целом информативность консоли меня устраивает, индикация яркая. Правда, на солнце немного засвечивает, но это не столь существенно. |
| 2. | Константин, 41 год: Гранту купил год назад в комплектации «Люкс» с новой приборной панелью. Доволен на все 100%. |
| 3. | Виталий, 44 года: в 2023 году купил Гранту, старая приборная была хорошая, но деформировалась после аварии, заменил новой от «Люкс» версии. Идентична по креплениям. |
| 4. | Дмитрий, 37 лет: во время бокового столкновения с Рено повредилась приборная панель, торпеда. Переходить на люксовую не стал, купил родную. |
| 5. | Владимир, 39 лет: купит Гранту с рук, второй владелец, все устраивает, панель хорошая, информативная. Правда, в ночное время суток слишком яркая, порой нагружает зрение. |
| 6. | Кирилл, 45 лет: работаю таксистом, все время за рулем, панелью доволен, информативная. Бортовой компьютер оперативно выводит все необходимые данные. |
| 7. | Владислав, 34 года: после капитального ремонта знакомые рекомендовали установить новую панель от Люкс комплектации, но оставил прежнюю все устраивает. |
| Отрицательные | |
| 1. | Владлен, 44 года: старая приборная малоинформативная, часто некорректно выводит информацию, показания спидометра. Установил от Люкс комплектации. Сейчас нареканий нет. |
| 2. | Сергей, 33 года: после аварии заменил переднюю консоль, в том числе и панель, так как старый вариант недоработан, сыроват. |
| 3. | Вячеслав, 39 лет: покатался месяц на родной приборке и заменил люксовой версией, она куда лучше, информативней. |
Установка бортового компьютера Штат Х1-G Лада Гранта: инструкция
- Кнопка самостоятельного управления дисплеем автомобильной приборной панели. Это та самая кнопка, которая сбрасывает так называемый суточный пробег.
- Замок автомобильного зажигания, или же переключатель габаритов, располагающийся на панели приборов.
- Рычаг, управляющий стеклоочистителями (это так называемый подрулевой переключатель справа). Данный рычаг, выполняет разные функции, в том числе он прокручивает всегда по кругу режимы прямого функционирования того самого дисплея, отображая таким образом сведения о текущем времени, расходе горючего, и о пробеге.
Устанавливаем время на бортовом компьютере Лада Гранта Если заглушка снята, и к разъему подключен адаптер, любое неосторожное движение ногой в исполнении сидящего пассажира может привести его в негодность. Ведь сидя на пассажирском сиденье, возможно, ударить довольно сильно (и при этом абсолютно случайно) по открытому разъему, что приведет к поломке и его, и подключенного адаптера
Альтернативный вариант установки на Лада Гранта
Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.

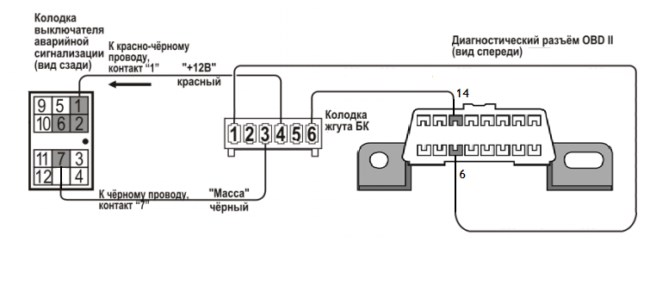

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).
Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.
Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!
Компьютерная диагностика Гранты своими руками через ноутбук и смартфон | Ошибки двигателя, АКПП, педали газа, параметры, бортовой компьютер и ЭБУ | Датчики кислорода, ABS, ЭУР, ДМРВ
- Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
- Выбирают номер COM-порта (кнопка «Порт»);
- Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.
Бортовой компьютер лада гранта инструкция по эксплуатации
На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».
Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»
Скачать диагностическую программу для сканера
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.
Scan Tool Pro — бюджетный мультисканер для LADA GRANTA
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2023 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.
| Параметр | Расшифровка | ед. изм. | Холостой ход | 3000 об/мин |
|---|---|---|---|---|
| TANS | Температура воздуха | °С | 15° – 45° | 15° – 45° |
| TMOT | Температура охл. жидкости | °С | 90° – 101° | 90° – 101° |
| UBSQ | Напряжение бортсети | В | 13.0 – 14.5 | 13.0 – 14.5 |
| WPED | Положение педали | % | 0 | 11 – 15 |
| WDKBA | Положение дросселя | % | 2 – 5 | 7 – 11 |
| NSOL | Желаемые обороты | Об/мин | 840 | 3000 |
| NMOT | Обороты двигателя | Об/мин | 840 ±40 | 3000 ±100 |
| MI | Расход воздуха | Кг/ч | 7 – 12 | 27 – 35 |
| ZWOUT | УОЗ | Грд. П.К.В | 9 ±5 | 32 – 35 |
| RL_W | Нагрузка | % | 16 – 26 | 12 – 17 |
| FHO | Фактор барокоррекции | 0.8 – 1.02 | 0.8 – 1.02 | |
| TIEFF | Время впрыска | мсек | 3.0 – 5.0 | 2.8 – 3.5 |
| DMVAD | Адаптация регулировки ХХ | % | ±5 | — |
| USVKL | Сигнал с ДК1 | В | 0.01 – 0.89 | 0.01 – 0.89 |
| USHKL | Сигнал с ДК2 | В | 0.01 – 0.89 | 0.01 – 0.89 |
| FR_W | Коэффициэнт коррекции лямбды | 1.00 ±0.02 | 1.00 ±0.02 | |
| FRA_W | Коэффициэнт адаптации лямбды | 1.00 ±0.15 | 1.00 ±0.15 | |
| TATEOUT | Продувка адсорбера | % | 0 – 8.2 | 0 – 18 |
| MSLEAK | Коэфф. адаптации топлива на ХХ | кг | ±2.5 | — |
| MSNDKO | Перетечки на ХХ | кг/ч | 2 – 8 | — |
| DTPPSVKMF | Период 1‐го ДК | сек | < 1.8 | < 1.8 |
| FZABGZYL 1–4 |
Пропуски зажигания | 0 | 0 | |
| FZKATS | Пропуски заж. влияющие на раб. нейтрализатора | 0 | 0 | |
| DMLLRI | Тек. коррекция ХХ | % | ±8 | |
| DMLLR | Тек. коррекция ХХ | % | ±8 | |
| AHKAT | Фактор старения нейтрализатора | < 0.45 | < 0.45 | |
| B_LL | Бит ХХ | Да | Нет | |
| B_LR | Бит регулировки в замкнутом контуре | Да | Да | |
| B_LRA | Бит разр. адаптации топливоподачи | Да/Нет | Да/Нет | |
| B_SBBVK | Бит готовности ДК 1 | Да | Да | |
| B_SBBHK | Бит готовности ДК 2 | Да/Нет | Да/Нет | |
| B_TE | Бит продувки адсорбера | Нет/Да | Нет/Да | |
| B_KUPPL | Бит датчика педали сцепления | Нет/Да | Нет/Да | |
| B_BREMS | Бит датчика педали тормоза | Нет/Да | Нет/Да | |
| DFES | Коды неисправностей | |||
| Давление топлива в рампе | кПа | 380 ±20 | 380 ±20 |

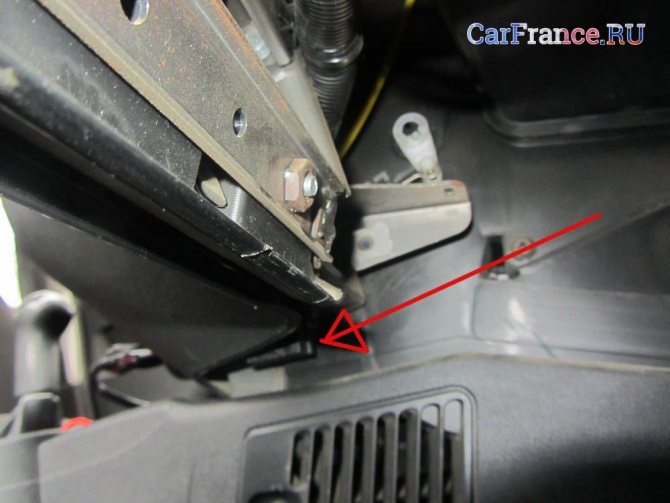

Где находится диагностический разъем на гранте.
Установка бортового компьютера на «торпеду»
Использование разъема
- при хорошем состоянии датчика – напряжение от 1,01 до1.02 В;
- при удовлетворительном состоянии — от 1,02 до 1,03 В;
- о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05
Как самостоятельно и корректно диагностировать бортовую сеть Гранты? Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.
Обновляем прошивку БК сами

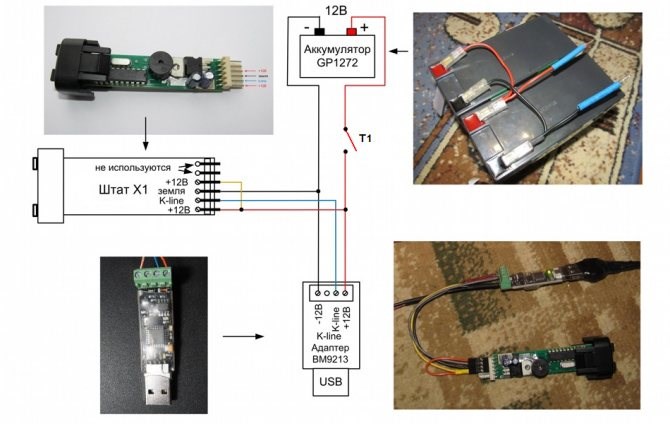

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.
Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.
Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).
Процесс обновления
Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:
- Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
- Выбирают номер COM-порта (кнопка «Порт»);
- Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.
Процедура займёт пару минут. Индикатор процесса будет показан в окне.
Где скачать софт?
Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт , выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.
Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:
- Перейдите на сайт изготовителя ();
- Откройте вкладку «Drivers»;
- Перейдите к закладке «VCP Drivers»;
- Выберите нужный файл (есть версии для разных ОС), скачайте его.
Частые вопросы по автодиагностике через компьютер или смартфон
- общее время движения;
- подробный расход топлива при разных скоростях;
- средние показатели скорости и перерасход топлива;
- остаток горючего в бензобаке;
- скорость начала движения;
- температура двигателя;
- неисправности узлов и механизмов;
- температура в салоне авто и снаружи;
- напряжение бортовой сети;
- частота вращения коленчатого вала (обороты двигателя).
Диагностика двигателя C помощью программы Open Diag фиксируем напряжение у датчика ДМРВ. Допускаемые значения напряжения такие:
Разъем диагностики Гранта: тип; схема

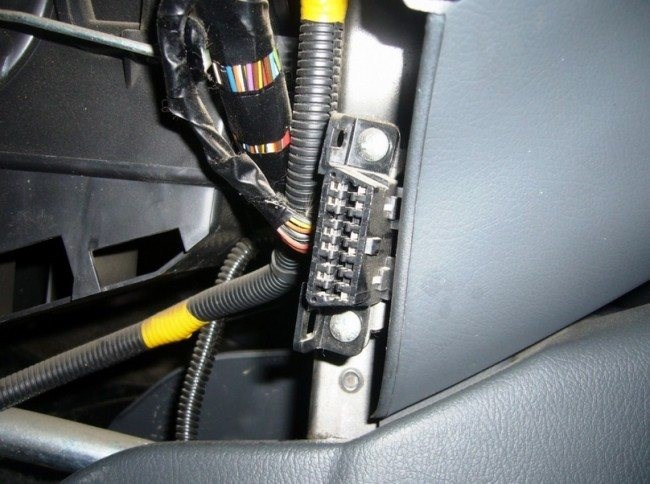

Диагностический разъем Гранта имеет 16-ти контактный тип ODB-II. Сама же схема контактов (находится в свободном доступе) состоит из штатного заземления кузова Лады Гранты (4), а также штатного сигнального заземления (5).
Что касается выделенных линий для подключения сигнализации, бортового компьютера: (6 – выделенная линия CAN (класс – High), J-2284) и проведения диагностики (7 – К-линия диагностики SO 9141-2 и ISO/DIS 14230-4); (14 – Линия CAN-Low, J-2284); (15 – L-линия диагностики ISO 9141-2 и ISO/DIS 14230-4).
Контроль безопасности автомобиля, а в частности ввод/вывод данных иммобилайзера – (14 – Input/Output for VTM-4 and immobilizer control).
Имея сведения касательно типа и схемы контактов, владелец Лады Гранты имеет возможность подключения различных устройств, среди которых можно выделить бортовой компьютер или же сканер.
Электроусилитель руля
- У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
- Вставить скрепку, замкнув два контакта.
- Включить зажигание и наблюдать за контрольной лампой.
- Первым сигналом станет продолжительное горение лампы («1»).
- Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
- Должен в нашем случае образоваться код «13».
Альтернативный вариант установки на Лада Гранта Основные варианты применения ОБД2 в Гранте:

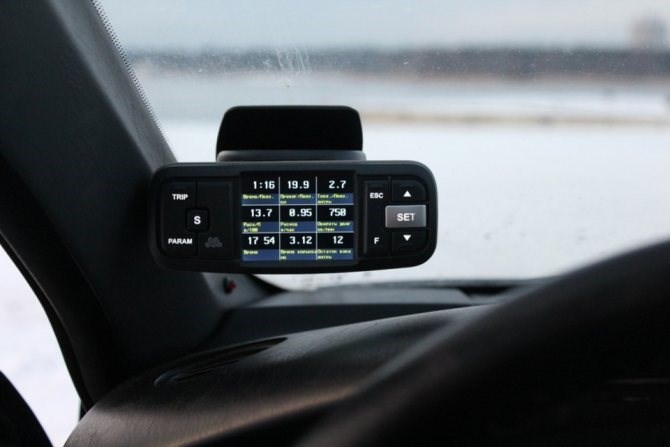

Бортовой компьютер ШТАТ х1-g для Лада Гранта
В качестве альтернативы слабому штатному БК автолюбители устанавливают многофункциональные бортовики, которые покажут не только температуру мотора, но и множество других параметров. Сегодня производители могут предложить три основных девайса, подходящих для ВАЗ 2190-91: «Мультитроникс», «Орион», «Штат».
«Мультитроникс»
Устройство относится к универсальным, так как производитель не выпускает их исключительно для Гранты. Судя по документации и инструкциям, идущим в комплекте с прибором, монтаж «Мультитроникса» вполне возможен и на более ранние вазовские авто: Калину первого поколения и Приору. Поиск места для установки девайса – забота владельца машины.
«Орион»
Компьютер этой марки также относится к универсальным и применяется не только для Гранты. Место под установку, возможно, придется дорабатывать самостоятельно.
Эта компания занимается изготовлением бортовых компьютеров исключительно для автомобилей отечественного производства. Приборы создаются не универсального применения, а конкретно для каждой модели авто.
«Штат» базируется в Тольятти и все свои разработки тестирует на автомобилях «АвтоВАЗа». Устанавливается вместо заглушки для дополнительных кнопок. Этот девайс имеет скромные размеры, при этом обладает дополнительными полезными функциями:
- режим прогрева свечей зажигания – актуально зимой;
- режим «Тропик», позволяющий установить самостоятельно нужную температуру для срабатывания вентилятора охлаждения двигателя;
- диагностика ошибок системы.
«Штат» Х1 М стоит недорого, благодаря чему заметно выигрывает у конкурентов. Но если нужен полноценный бортовой компьютер с дисплеем и интуитивно понятным интерфейсом, следует присмотреться к универсальным приборам.
Установка БК может окупить себя после первой же замены какого-нибудь датчика, ведь владелец авто самостоятельно сможет провести диагностику.
«Мультитроникс»
- Если возникли проблемы с подачей питания, возможно, нужно взглянуть на колодку проводов и убедиться, что все контакты плотно подсоединены.
- Если при поездке регулярно слышен звук аварийного сообщения, это, скорее всего, говорит о том, что включилась сигнализация перегрева, в баке низкий уровень топлива, или нежелательное напряжение в бортовой цепи.
- Если на дисплее возникает сообщение, что нет связи с контроллером, убедиться в правильном подключении проводки к К-линии. В инструкции есть схема подключения и лучше всего действовать, опираясь на нее.
- Неустойчивые показатели термометра говорят о том, что нарушены контакты или произошел обрыв провода датчика температуры.
Установка часов Так же проверку можно выполнить без сканера, таким способом:
