Какие проблемы бывают с задней передачей на «Калине»
Прежде чем переходить к ремонту, нужно разобраться, как на «Калине» включается задняя скорость.
Выключатель блокировки заднего хода находится на рычаге (кольцо, которое нужно поднимать вверх, когда вы включаете заднюю передачу). После замыкания разъема ток передается на соленоид, После чего снимается блокировка задней передачи, которую теперь можно включить.
Не включается
Если вы ставите рычаг в положение задней передачи, но ничего не происходит, проблема может заключаться в коробке, которую следует ремонтировать.
Задняя скорость коробки передач «Лады Калины» зависит от проводки, задействованной при ее включении. Проверьте саму кнопку включения – ее хода может не хватать для замыкания контактов на разъеме, который идет от нее.
Перегоревший предохранитель (F21) – причина невключения задней скорости. В результате проблемы с механизмом выбора передачи можно наблюдать, что вместо первой передачи включается задняя на КПП «Калины».
Тяжело включается или хрустит при включении
При трудном втыкании задней передачи обратите внимание на сцепление. Его нужно подтянуть или заменить. Такие же симптомы могут проявляться, когда сломана пружина в механизме выбора передач или неисправна подушка КПП.
При включении задней передачи хрустит коробка «Лады Калины» – посмотрите на состояние пластиковой втулки кулисы КПП. Она могла прийти в негодность.
Малая вероятность – попадание грязи в кулису, которая впоследствии будет издавать неприятный звук. Сильный износ выжимного подшипника – еще одна причина. Скорость включается с трудом или не включается вовсе.
Вылетает
Вылетать скорость может в случае сильного раскачивания коробки. Это происходит в результате изнашивания ее опор.
Механическая причина отсутствия задней передачи на «Калине» – износ механизма привода. Здесь вы можете не полностью включить скорость, поэтому не исключен ее вылет.
Вылеты скоростей обычно связаны с неполным включением. Этому могут послужить синхронизаторы и ослабление их пружин, износ вилок включения.
Не включается задняя скорость Лада Калина: причины
- Откройте капот и снимите кожух воздушного фильтра, предварительно отсоединив датчик расхода воздуха.
- Снимите трос сцепления с вилки.
- Снимите переднее колесо со стороны водителя. Теперь появилась возможность снять кронштейн крепления троса к КПП.
- Чтобы снять кронштейн с троса, открутите пластмассовую регулировочную гайку.
- Демонтируйте педаль сцепления, убрав крепящий ее зажим.
- Вытяните трос сцепления через салон. В обратном порядке установите новый трос.
Датчик включения задней передачи калина Трудности с включением задней передачи могут возникнуть по целому ряду причин, ниже перечислены наиболее распространённые из них.
Изучаем устройство КПП ВАЗ-2181

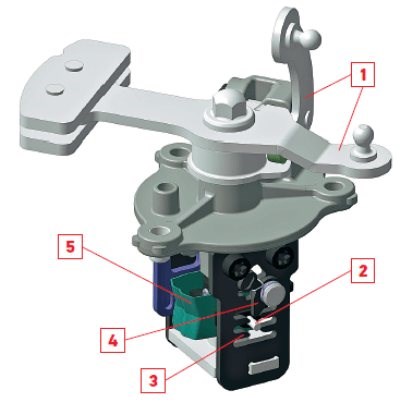

Усилие от рукояти передаётся к двум рычагам выбора передач (см. рис.). Но двигаться эти рычаги могут не как угодно – их траектория ограничена прорезями в решётке «3». Штифт «2» может перемещаться внутри прорезей, а верхняя правая часть решётки закрыта защёлкой «4».
Механизм выбора передач тросовой коробки LADA
Чтобы открыть защёлку, нужно добиться выполнения следующего условия: автомобиль не должен перемещаться вперёд даже с небольшой скоростью. Рассмотрим, как блокировка работает в действительности:
Чтобы задняя передача стала полностью разблокирована, после остановки авто нужно выждать меньше секунды. А вот начать движение на склоне, включив при этом задний ход, удастся вряд ли. Но если уклон покрытия направлен назад, передача включается сразу же.
Не включается задняя передача на калине: причины, методы исправления
- имеются дефекты на шестернях ЗП;
- отсутствует нормальный выжим сцепления;
- сломалась пружинка на оси в механизме выбора скоростей;
- не работает соленоид;
- не замыкаются контакты датчика;
- произошел обрыв провода, подающего питание на блокиратор;
- сгорел предохранитель F21, отвечающий за работу блокирующего устройства.
Не включается задняя скорость Лада Калина: причины Проводка, идущая от рычага КПП до соленоида, находится на Лада Калина у левого лонжерона под днищем. Из-за этого на неё воздействует вода, снег, на состояние влияют и реагенты с дорог.
Также ознакомьтесь
- Канцелярской скрепкой замыкаем контакты разъема, от которого провода опущены под пол автомобиля. Попробовать включить заднюю передачу. Если это получается – выключатель сломан.
- Отключить с соленоида разъем, установить в него 2 булавки. Тестером изменить напряжение. Показания прибора должны равняться 12 Вольт. Стоит зарядить его лампочкой (5 Ватт или 12 Ватт). Если она не загорелась, значит, имеет место обрыв, а напряжение возникает из-за сопротивления, образовавшегося из-за оксида меди. Очень часто обрывы и переломы случается на жгуте в месте, где находится хомут на поддоне.
- Демонтировать хомут, для этого сдавить его крепления внизу.
- Отключить разъем от выключателя стопов, достать жгут. Убрать с гофры изоленту, после чего можно доставать провода. При обрыве или обломе заметны будут характерные признаки.
- Кусачками отсоединить провода, подсоединить похожие по сечению и диаметру. Скрутку следует пропаять и изолировать (можно воспользоваться термоусадкой). По необходимости надеть новую гофру. Это делается для того, чтоб влага не проникала внутрь, иначе не исключено, что все неприятности повторятся снова. Жгут следует закрепить пластиковым хомутом.
- Подключить разъемы, проверить работу соленоида. Выход из строя этого элемента случается достаточно редко. Для его проверки нужно подключить тестер. Сопротивление должно равняться 2,2 Омам. Если причина неисправности кроется в нем, нужно будет сливать масло с коробки. Один из вариантов – резко заложить чем-нибудь отверстие, установить новый соленоид. При этом важно нанести на резьбу герметик, чтоб масло при эксплуатации не сочилось по резьбе.
Устранение проблем с задней передачей «Калины» ?
Механические проблемы
Проверка цепи
- Перегорел предохранитель. Обе лампочки фонарей защищены одной плавкой вставкой. Совместно с лампами предохранитель, скорее всего, будет защищать и некоторые другие цепи. Поэтому если на вашем автомобиле не только перестали гореть задние фонари, но и, к примеру, не работает подсветка приборной панели, первым делом нужно проверить предохранитель. Узнать, через какое «гнездо» в монтажном блоке проходит цепь ламп, можно из руководства по ремонту и эксплуатации вашего автомобиля. Во многих случаях основные цепи графически показаны на внутренней части крышки монтажного блока предохранителей.
Не блокируется задняя передача Лада Калина Усилие от рукояти передаётся к двум рычагам выбора передач (см. рис.). Но двигаться эти рычаги могут не как угодно – их траектория ограничена прорезями в решётке «3». Штифт «2» может перемещаться внутри прорезей, а верхняя правая часть решётки закрыта защёлкой «4».

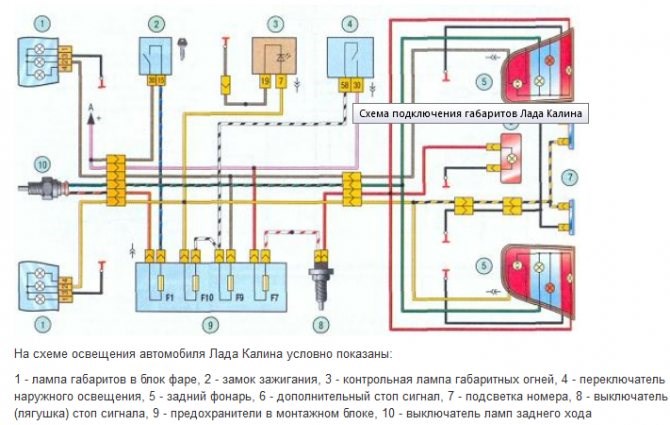

Место выключателя в схеме включения света
На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.
На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.
Как проверить «лягушку»
- Снимите фишку выключателя фонарей.
- Включите зажигание.
- Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.
На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.
Проверка цепи
Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.
Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.
- Если питание приходит, проверьте датчик заднего хода.
- Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.
Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.
Лампы горят постоянно
Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:
- закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
- провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
- датчик завис в замкнутом состоянии.
Причины не включающегося заднего хода
- аккуратно поддеть отверткой и поднять кожух рычага КПП;
- разъединить штекер, расположенный внутри консоли;
- взять металлическую скрепку, ее концы вставить в разъем, идущий к блокиратору;
- опустить чехол, попробовать включить заднюю передачу.
Проверка датчика заднего хода На большинстве автомобилей выключатель установлен на коробке передач, и она работает автоматически при включении заднего хода. Если вы или предыдущий владелец автомобиля внес свои коррективы, добавив огни собственноручно, загораться фонари заднего хода могут и вручную. В таком случае выключатель чаще всего устанавливают на приборную панель, поближе к водителю.
Замкнул датчик заднего хода
- Почему не горит задний ход – распространенные причины
- Перегоревшие лампы
- Плавкие предохранители
- Проверка датчика заднего хода
- Проверка электропроводки – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину
-
Выключатель заднего хода, блокировки дифференциала (байонет) МАЗ МЭМЗ
-
Назначение
-
Фотогалерея «Меняем ДЗХ своими руками»
На большинстве автомобилей выключатель установлен на коробке передач, и она работает автоматически при включении заднего хода. Если вы или предыдущий владелец автомобиля внес свои коррективы, добавив огни собственноручно, загораться фонари заднего хода могут и вручную. В таком случае выключатель чаще всего устанавливают на приборную панель, поближе к водителю.
Почему не горит задний ход – распространенные причины
Данные световые приборы, в принципе, как и все другие, имеющие хоть какую-либо связь с электрической частью, в ходе эксплуатации автомобиля довольно часто выходят из строя. И причин этому существует много, рассматривать каждую из них нет смысла. Поэтому мы постараемся разобрать самые распространенные из них.
Устройство системы оповещения о смене направления авто
Основные причины выхода из строя фонарей заднего хода:
- лампочки перегорели;
- предохранители вышли из строя;
- окислились контакты;
- датчик заднего хода вышел из строя;
- случился прорыв в электрической цепи.
Для того чтобы выявить причину неисправности и устранить ее максимально быстро и качественно, мы рассмотрим каждый вариант по отдельности.
Перегоревшие лампы
Одной из наиболее распространенных проблем является перегоревшая лампа. Чтобы проверить это, извлеките лампочку из держателя и подключите ее к клеммам аккумуляторной батареи с коротким проводом. Если лампочка загорается, то неисправность нужно искать в другой точке электрической цепи.
Сначала проверьте, что патрон для лампочки и электрические клеммы чистые и светлые. Если есть какие-либо признаки коррозии – очистите патрон мокрой и сухой бумагой, затем установите лампочку на место и проведите повторное тестирование.
Перегоревшая лампочка является самой распространенной причиной
Если фонарь заднего хода все еще не горит, вероятно, предохранитель перегорел. Также все указывает на перегоревший предохранитель, если две фары заднего хода горят постоянно. В таком случае понадобится замена. К счастью, добраться до блока предохранителей, где они расположены, не составит для вас особого труда.
Плавкие предохранители
Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи, используя контрольную лампу (тестер).
Как заменить свечи зажигания на автомобиле?
Статью об этом вы сможете найти здесь. Также вас может заинтересовать наша новая статья на тему «Как отрегулировать сцепление».
Статьи по теме:
- Демонтировать хомут, для этого сдавить его крепления внизу.
- Отключить разъем от выключателя стопов, достать жгут. Убрать с гофры изоленту, после чего можно доставать провода. При обрыве или обломе заметны будут характерные признаки.
- Кусачками отсоединить провода, подсоединить похожие по сечению и диаметру. Скрутку следует пропаять и изолировать (можно воспользоваться термоусадкой). По необходимости надеть новую гофру. Это делается для того, чтоб влага не проникала внутрь, иначе не исключено, что все неприятности повторятся снова. Жгут следует закрепить пластиковым хомутом.
Вышел из строя магнитный выключатель Для замены необходимо снять мягкий чехол с рычага переключения передач и открутить болт, который крепит рычаг с кулисой. После чего следует демонтировать старые изношенные втулки и на их место установить новые. Желательно использовать фторопластовые втулки – они более долговечны по сравнению с заводскими.
