Поколения системы 4Matic
Первое поколение 4Matic (W124, 4WD on-demand)
Впервые представлена на Е-классе W124 в 1986 (1987?) году и была доступна на моделях с 2.6 и 3.0 литровыми 6-цилиндровыми бензиновыми и дизельными двигателями.
Подключение 4WD производилось электроникой автоматически по сигналам датчиков ABS и реализовывалось гидравлическими многодисковыми муфтами (блокировка межосевой муфты и заднего межколёсного дифференциала, передний дифференциал — открытый). При срабатывании системы ABS обе муфты размыкаются.
Плюс: некоторая экономия топлива в режиме 2WD.
Минусы: невысокая эффективность 4WD on-demand, сложная и дорогая конструкция.
Второе поколение 4Matic (W210 и W163, постоянный 4WD)
Реализовано леворульного варианта). В стандарте присутствовала на моделях M-класса (W163), версиях.
Плюсы: простота конструкции, отличная адекватность и лучшая проходимость 4WD.
Минус: чуть больший расход топлива относительно 2WD на потери в трансмиссии (как минимум на 0,4 л/100км).
Третье поколение 4Matic (W203, W211 и W220, постоянный 4WD)
Появилось в 2002 году на автомобилях С- (W203), Е- (W211) и S-классов (W220). Представляет собой развитие второго поколения за счет добавления электронных систем, что позволило повысить проходимость и адекватность/устойчивость автомобилей.
4WD — постоянный, все дифференциалы открытые. Имитация блокировок и вообще устойчивость автомобиля обеспечивается набором систем (стабилизации ESP, управления тяговым усилием 4ETS, антипробуксовки ASR, системой контроля при спуске DSR и конечно ABS).
- для легковых автомобилей (кроме W221) и кроссоверов — 40/60 (по другим данным — 35/65) перед/зад;
- для GL, ML и R-классов — 50/50 (симметричный);
- для S- и V-классов — 45/55;
- для Mercedes-AMG (система AMG Performance 4Matic), таких как E63 AMG, CLS63 AMG (Shooting Brake), S63 AMG (Coupe) — 33/67.

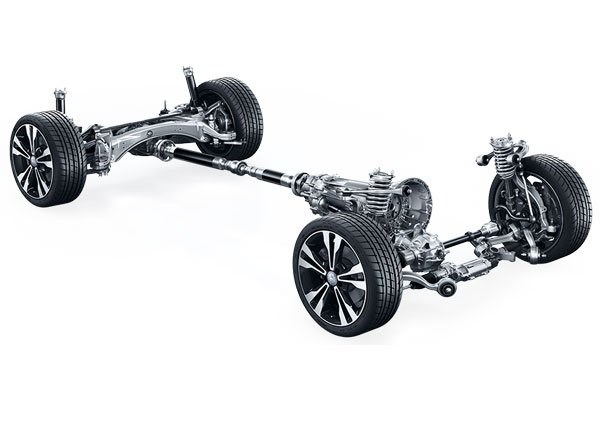

Полный привод 4Matic третьего поколения состоит из:
- автоматической коробки передач;
- раздаточной коробки;
- карданной передачи на переднюю ось;
- карданной передачи на заднюю ось;
- главной передачи и заднего межколесного дифференциала;
- главная передачи и переднего межколесного дифференциала;
- полуоси задних колес.
1 — автоматическая коробка передач, 2 — раздаточная коробка, 3 — карданная передача привода передней оси, 4 — главная передача и передний межколесный дифференциал, 5 — приводные валы с шарнирами равных угловых скоростей, 6 — карданная передача привода задней оси
1 — приводной вал, 2 — вал привода задней оси, 3 — планетарный редуктор, 4 — цилиндрические шестерни, 5 — вал привода передней оси
Неисправности раздаточной коробки, причины и способы устранения
4Matic — полный привод мерседес-бенц В начале 1970-х компания «Mercedes-Benz» начинает разрабатывать автомобиль «Gelandwagen», прадедушку современного G-Class машин.
Как механик диагностирует код ошибки P0741?
Также механик считает все данные о кодах ошибок, сохраненные в PCM. Данная информация поможет механику определить обстоятельства, при которых код ошибки появился впервые.
- Затем механик очистит все коды ошибок и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0741 снова.
- Механик проверит соединители и провода, идущие к трансмиссии, на наличие повреждений.
- Далее он проверит предохранители или реле трансмиссии (при наличии).
- Механик также проверит внутренние провода трансмиссии на предмет короткого замыкания на массу цепи электромагнитного клапана муфты блокировки гидротрансформатора.
При наличии короткого замыкания механик отремонтирует или заменит провода или электромагнитный клапан.
Если с проводами, идущими к TCM и электромагнитному клапану муфты блокировки гидротрансформатора, все в порядке, механик определит, когда электромагнитный клапан муфты блокировки гидротрансформатора активирует гидротрансформатор и когда начинает работать гидротрансформатор с помощью усовершенствованного сканера.
Стоимость сканера варьируется от 1000 до 3000 долларов США, поэтому для диагностирования и устранения ошибки P0741 лучше всего обратиться к квалифицированному специалисту, у которого есть данное диагностическое устройство.
Mercedes-Benz W164 (ML Class) | Системы полного привода | Мерседес Бенц 164
Mercedes-Benz 4Matic — для дорожных автомобилей
Ошибка P0741 — Электромагнитный клапан муфты блокировки гидротрансформатора — функционирование или “залипание” в закрытом состоянии
- Неисправность муфты блокировки гидротрансформатора
- Неисправность электромагнитного клапана муфты блокировки гидротрансформатора
- Короткое замыкание внутри электромагнитного клапана муфты блокировки гидротрансформатора
- Повреждение проводов, идущих к электромагнитному клапану муфты блокировки гидротрансформатора
- Неисправность в корпусе клапана
- Неисправность модуля управления трансмиссией (TCM)
- Неисправность датчика температуры охлаждающей жидкости двигателя
- Повреждение проводов, идущих к трансмиссии
- Закупорка каналов прохождения трансмиссионной жидкости
Проблема раздаточной коробки BMW E70 X5, E71 X6 — серводвигатель! Функции аналогичны серийному исполнению
