ЗАВОДСКОЙ ИММОБИЛИЗАТОР (ИММОБИЛАЙЗЕР)

Отключить сам иммобилайзер не так-то просто, потому что он имеет довольно сложную систему сборки и, если владелец авто не знает о его местоположении, то отыскать устройство будет очень трудно, так как оно может находиться в любой из нескольких частей автомобиля.

Транспортныйиммобилайзер состоит из трёх основных элементов:

• Реле электромагнитного типа – с его помощью происходит разрыв цепей;
• Блок руководства предназначен для управления всеми составляющими системы. Благодаря данному компоненту происходит передача команд и обрабатывание сигналов;
• Чип, ключ, пароль, карточка или же код, которым владеет хозяин автомобиля. Система иммобилайзера распознаёт эти компоненты.

Как определить месторасположение иммобилайзера в автомобиле марки Приора?Иммобилайзер имеет несколько антенн разных типов, причём самой распространённой среди них оказывается антенна кольцевого типа, размещаемая по контуру самого замка зажигания.

Как завести приору без ключа с иммобилайзером

1. На ПК или ноутбук устанавливается программа ОпенБокс. Утилита имеется в свободном доступе. После ее скачивания производится запуск ПО, на первом этапе автовладельцу надо считать штатную прошивку EEPROM. Информация о заводском программном обеспечении сохраняется отдельно. Она может потребоваться для выполнения доработки либо при необходимости отката в изначальное состояние.
2. Затем загружается редактор файлов типа HxD. Скачанная прошивка открывается на компьютере.
3. В начале открывшегося текста добавляется строка, которая состоит из двух знаков FF. Изменения в прошивке сохраняются.
4. Затем отредактированный файл надо загрузить в память микропроцессорного модуля. Для выполнения этой задачи допускается применение готовых вариантов необученной прошивки. Их можно найти в открытом доступе сети.
5. Производится отключение микропроцессорного модуля, устройство устанавливается обратно.

Как включить иммобилайзер на приоре? Авторемонт — расскажем просто о сложном Иммобилайзер на Приоре предназначен для предотвращения угона транспортного средства злоумышленниками. Он состоит из следующих деталей:

Как работает и что блокирует

Иммобилайзер на Приоре предназначен для предотвращения угона транспортного средства злоумышленниками. Он состоит из следующих деталей:

В Приоре иммобилайзер работает следующим образом:

1. При повороте рабочего ключа в ячейке замка зажигания на индуктивную катушку, намотанную вокруг замка, подается импульс напряжения, который возбуждает в пространстве электромагнитные колебания.
2. В ключе располагается индуктивность, в которой осуществляется изменение силы тока, что позволяет воспринимать импульс с петли накачки.
3. Происходит заряд емкости, подающей питание на микросхему с кодом.
4. Чип генерирует обратный импульс, который излучается в пространство и воспринимается петлей накачки.
5. Сигнал поступает в АПС, где происходит сравнение сохраненных в памяти блока и принятых кодов.
6. Если данные совпадают, противоугонное устройство не вмешивается в работу ЭБУ двигателем. При не совпадении кодов АПС переходит в защитный режим, передавая сигнал в ЭБУ, который блокирует питание бензонасоса, стартера и зажигания машины.

Отключение иммобилайзера на приоре – АвтоТоп

Как активировать иммобилайзер на Приоре

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На заводе АПС не проходит процедуры активации, ее проводит мастер в салоне продажи по желанию покупателя автомобиля. На самом деле главным ключом, является красный обучающий ключ, в нем хранится код который после обучения записывается в рабочий ключ и остальные блоки. Как отключить иммобилайзер на приоре самостоятельно По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

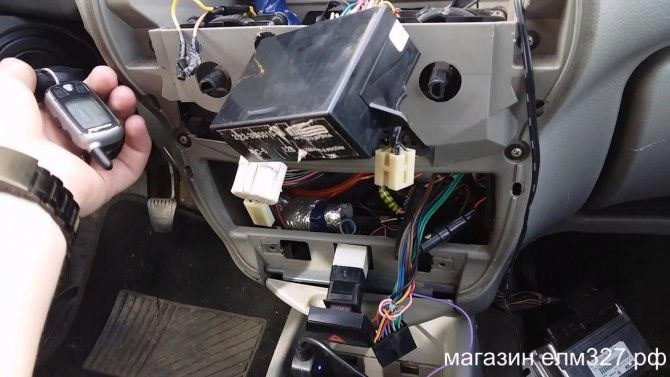

Где находится иммобилайзер на приоре

1. Обязательно перед операциями с электрооборудованием автомобиля снять контактную клемму с минусового электрода аккумулятора. Из-под руля убрать пластиковую панель, проведя разблокировку крепежных запоров.
2. Становится виден монтажный блок, за ним в перпендикулярном положении прикручен узел с иммобилайзером. Вслепую следует руками подобраться к 3 разъемам проводки блока электропакета и отсоединить их.
3. Ключом-колокольчиком с рабочей головкой на 10 на ощупь открутить 2 крепежных болта, которые удерживают блок электропакета. Болты не видны, они находятся за блоком предохранителей.
4. Аккуратно изъять узел, он вынимается только в одном положении.

Как на Приоре отключить иммобилайзер самостоятельно: где находится иммо и что делать, если он не работает, как поставить обходчик и инструкция по отключению с видео Простой обходчик представляет собой реле, катушку индуктивности для накачки питания чипа и диод. К катушке приматывается рабочий ключ, схема монтируется в параллель к штатной спирали накачки.

Отключение иммобилайзера: всего несколько простых шагов

Такая процедура, как отключение иммобилайзера, неопытным водителям покажется довольно сложной, так как она требует наличия специальных знаний в области электроники. Также необходимо разбираться в конструкции своего автомобиля.
Выключается иммобилайзер на Приоре в несколько этапов:

• сперва добираемся до иммобилайзера. Для этой цели потребуется снять электронный блок управления силовым агрегатом, отключить провода, обеспечивающие подачу на него питания и разобрать деталь;
• следующий этап – внесение небольших изменений в конструкцию блока управления. Вам понадобится выпаять чип-резистор со штатного места, подключить его к персональному компьютеру или ноутбуку и считать ee prom и flash прошивки. При этом первую важно сохранить на ПК, так как в дальнейшем она пригодится;
• после этого устанавливаем чип на место и возвращаем сохраненную прошивку;
• на последнем этапе отключаем иммобилайзер физически, то есть отсоединяем двадцатиконтактный разъем и соединяем между собой отрезанные от него провода 18 и 9. После этого можно осуществлять сборку блока управления, его монтаж и запуск двигателя.

Можно ли отключить иммобилайзер с помощью ключа? Нет, так как устройство надежно защищено от подобных манипуляций. Его удастся только убрать из схемы управления двигателем (возможно даже временно, до восстановления вышедшего из строя кода). Также вы можете воспользоваться возможностью аварийного запуска мотора посредством введения специального пароля.

Где находится иммобилайзер в Лада Приора?

• возможность осуществлять управление стеклоподъемниками, имеющими электрический привод;
• включение и выключение задних противотуманных фар;
• диагностика автомобиля, осуществляемая по линии K-line. Кстати, именно из-за этой возможности малейшие помехи могут затруднить использование иммобилайзера для запуска двигателя.

Как обойти иммобилайзер В результате того, что обмен данными осуществляется по К-Лайн шине, в работе иммобилайзера могут возникнуть неполадки и ошибки от помех мобильных устройств.

Характеристика иммобилайзера на Приоре

Иммо на автомобилях ВАЗ — такое устройство, которое выполняет активацию системы блокировки силового агрегата в случае взлома машины. Наличие блокиратора позволяет завести двигатель только после распознавания ключа, установленного в замке.

Где находится иммобилайзер в Лада Приора?

Пользователь Igor Bakhirev рассказал о месте размещения, а также о неисправностях в работе блокиратора ДВС в автомобилях Лада Приора.

Принцип действия

Кратко о принципе действия устройства для включения блокировки ДВС:

1. В основной части ключа для замка зажигания располагается идентифицированный транспондер.
2. Импульсный сигнал, идущий от ключа, считывается посредством кольцевой антенны. Последняя выполнена из большого количества витков тонкой медной проволоки. Располагается этот элемент вокруг личинки выключателя зажигания.
3. В результате считывания импульс поступает на управляющий модуль. Последний выполняет сравнивание сигнала с нормированным и дает команду на разрешение или запрет запуска ДВС.
4. Для передачи команд используется К-Лин интерфейс. Это позволяет связать микропроцессорный модуль с блоком управления мотором, бензонасосом, а также системой зажигания.

Функционирование устройства основано на обмене данными с управляющим модулем. Модель Приоры и год ее выпуска значения не имеют. Этот узел, получая и считывая информацию, дает разрешение или запрещает запуск силового агрегата.

Если противоугонное средство не распознает метку, то при старте силового агрегата иммо будет блокировать его работу путем размыкания электроцепи бензонасоса. Также произойдет выключение системы зажигания, из-за чего стартерный механизм не сможет прокручивать коленвал. На контрольном щитке автомобиля загорится значок, свидетельствующий о проблемах в работе блокиратора.

В результате того, что обмен данными осуществляется по К-Лайн шине, в работе иммобилайзера могут возникнуть неполадки и ошибки от помех мобильных устройств.

Автоэлектрик Сергей Зайцев подробно рассказал о принципе действия блокиратора ДВС, а также его разновидностях и устройстве.

Видео

1. Установить на компьютер программное обеспечение OpenBox, запустить его и считать штатную прошивку EEPROM.
2. Сохранить данные заводского EEPROM для отката в первоначальное состояние (при необходимости) и доработки.
3. Скачать и установить редактор файлов типа HxD и открыть скачанную прошивку.
4. Добавить в начале текста строку, состоящую из двух символов FF и сохранить изменение.
5. Загрузить скорректированный файл в память блока. Можно использовать готовые варианты необученной прошивки, которые имеются в открытом доступе.
6. Отключить блок и установить его обратно на автомобиль.

Фотогалерея Автозапуск имелся, но не работал, АшиПка какая то) все делаешь по алгоритму, включается зажигание, слышно как происходит три попытки запуска( щелкает реле в блоке сиги) а стартер не крутит, затем троекратное моргание аварийкой и двери открывались все)))))

Что входит в комплект сигнализации

В первую очередь это конечно управляющий блок системы. Он же является одновременно приёмником и передатчиком необходимых сигналов. Да, это опять ЭБУ (электронный управляющий блок) с заложенной в него программой. В зависимости от вида сигнализации, блок оснащён определённым количеством выходов на различные узлы.

Отдельным элементом идёт выносной ударный датчик. Он реагирует на приложенное к машине усилие, то есть подаёт сигнал о попытке проникнуть в машину. Кстати, он регулируемый. Каждый владелец регулирует его чувствительность своими руками. Установить можно где угодно в салоне «Приоры». Обычно все установщики помещают его под блок предохранителей слева внизу от рулевой колонки.

Сигнальный колокол. Звуковой сигнал, подающий сирену, или другой запрограммированный звук, в случае попытки взлома. Обычно, его стараются установить под передним капотом в моторном отсеке в районе левого лонжерона.

Кнопка «валлет». Это небольшая кнопочка на длинном двухжильном проводе. Её, не зависимо от того ставилась сигналка своими руками или монтаж проходил в сервисе, хозяин «Приоры» должен знать обязательно. Она ставится в потайном месте, так как служит для аварийного отключения системы.

Стандартный жгут проводки с реле и предохранителями. Обычно реле ставится для размыкания по сигналу блока какой-либо цепи «Приоры» по сигналу ЭБУ. Предохранители стоят на линии постоянной подачи тока на сигнализацию.

Ну, и два брелока: рабочий и запасной. Их дизайн и количество кнопок также зависит от вида устанавливаемой системы.

Как можно отключить иммобилайзер на Ладе Приора

Конструкция штатного иммобилайзера на автомобиле Приора

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

При этом возникают неисправности в системе горит на панели приборов сигнал иммобилайзера и не заводится двигатель. Конечно же вы откроете автомобиль механическим способом с помощью замочной скважины в двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта, автомобиль при этом не заводится. Как обойти иммобилайзер По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Признаки

1. StarLine.
2. CHER-KHAN.
3. Pandora.
4. Magnum.
5. Sheriff.
6. Alligator.
7. Tomahawk.
8. Clifford.
9. Stalker.
10. Pantera.

Как отключить блокиратор на Приоре? Кроме того, существует еще один способ запустить двигатель в обход системы защиты. Однако для того вам потребуется знать, как отключить иммобилайзер на Ладе Приора без обучающего ключа. Пошаговую инструкцию, позволяющую быстро сделать это, можно найти ниже.

Блок электропакета завис на охране Приора.

Моргает аварийная сигнализация, автомобиль не реагирует на кнопки ключа зажигания.
Как правило, здесь задействованы несколько блоков, которые имеют синхронизацию
между собой.

Обучение рабочего ключа, производится с помощью специального красного обучающего ключа.
Процедуру обучения ключей я описывать не буду, в интернете полно информации.
На самом деле главным ключом, является красный обучающий ключ, в нем хранится
код который после обучения записывается в рабочий ключ и остальные блоки.

Попробую подробней объяснить как это все работает:

• Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа,
  прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников.
  Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
• Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета и
  блоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.

Как определить обучены ключи или нет:

• Лампа ИММО на панели приборов тухнет через 5 секунд — ключи обучены.
• Лампа ИММO тухнет через 30 секунд — ключи не обучены. (Автомобиль будет заводится любой болванкой)

Варианты отключения ИММО:

• Записать в блок ЭБУ двигателя необученный дамп еепром. Все функции останутся работать в штатном
  режиме, кнопки ключа и тд., только автомобиль будет заводится любой болванкой.

Если автомобиль не снимается с охраны с пульта дистанционного управления:

• Тут ситуация немного сложней, для этого и писалась данная статья.
  Вдруг по каким то причинам автомобиль остался на охране, моргает аварийная сигнализация,
  автомобиль подает звуковые сигналы и тд.
  Конечно же вы откроете автомобиль механическим способом с помощью замочной скважины
  в двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта,
  автомобиль при этом не заводится.
  Причиной могла стать поломка ключа дистанционного управления или модуля двери водителя.
  При всем этом блок электропакета остался на охране.
• Снять блок электропакета с охраны можно двумя способами.
  1) Поставить модуль двери водителя с другого автомобиля и открыть дистанционно с ключа
  той же машины. Таким способом можно снять блок комфорта с охраны.
  2) Разобрать блок электропакета и с помощью программатора очистить микросхему памяти
  еепром М95080.

Блок комфорта, снятие с охраны.
Данная инструкция относится только для разблокировки блока электропакета.
Если нужно разблокировать запуск двигателя, достаточно записать необученный
дамп еепром в ЭБУ двигателя.

Разбираем блок и находим микросхему памяти еепрм M95080.
Данную микросхему достаточно вставить в программатор и полностью очистить, или
заменить на новую если нет программатора.
При повторном обучении ключей все необходимые данные пропишутся в нее заново.

Процедура обучения активация иммобилизатора приоры.

Конструкция штатного иммобилайзера на автомобиле Приора
Схема подключения контроллера электро пакета.
