Содержание
О предохранителях в funcargo – funcargo | дневники.ykt.ru
Внешний вид блока предохранителей и реле.
Схема изображение блока предохранителей и реле.
Таблица обозначения плавких предохранителей.
Обозначение.
Номинальная сила тока,A.
Назначение.
Кондиционер имеющий автоматическое управление.
Блок предохранителей и реле моторного отсека.
Таблица обозначения плавких предохранителей.
Обозначение.
Номинальная сила тока,A.
Назначение.
Предупреждающая система нахождения ключа зажигания в замке и включенном света фар при заглушенном двигателе.
Вспомогательная система для заднего обзора(на моделях 2 wd выпущенных с 08.2002года).
Система курсовой устойчивости.Выпускаемая на моделях с 08.2003года.
Обозначение.
Номинальная сила тока,A.
Назначение.
Система курсовой устойчивости.Выпускаемая на моделях с 08.2003года.
Комбинация систем приборов (Выпускаемых на моделях с 08.2002года).
Фары головного света.(Модели оборудованные ксеноновыми фарами с 08.2002года).

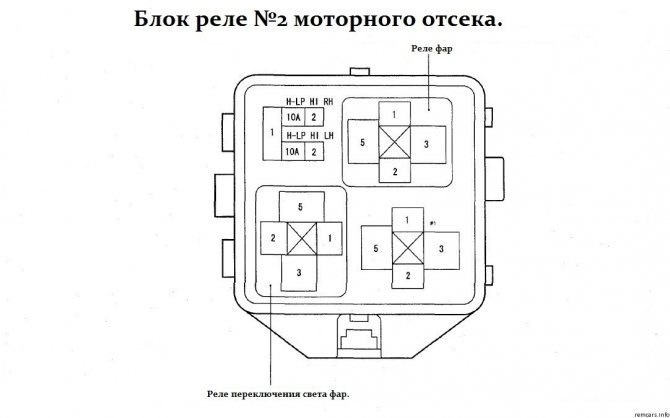

Блок реле расположенный в моторном отсеке.
Таблица обозначения плавких предохранителей.
Обозначение.
Номинальная сила тока,A.
Назначение.
Фары(модели оборудованные ксеноновыми фарами выпуска с 08.2002года).
Схема предохранителей на тойота функарго
Схема электрооборудования Toyota Funcargo:
Не работает правая фара ближнего света — АвтоТоп
- Выключите двигатель (с помощью системы интеллектуального ключа — выключите переключатель «ENGINE START STOP») и выключите все электрические аксессуары.
- Откройте крышку блока предохранителей.
- См. Схемы ниже, чтобы узнать, какой предохранитель проверять.
- Снимите предохранитель.
- Проверьте, не перегорел ли предохранитель — если тонкий провод внутри сломан, предохранитель перегорел.
- Замените перегоревший предохранитель новым предохранителем соответствующего номинала.
Включаю Ближний Свет Загорается Лампочка Дальнего Света… Обратная ситуация | ✨Мир света Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

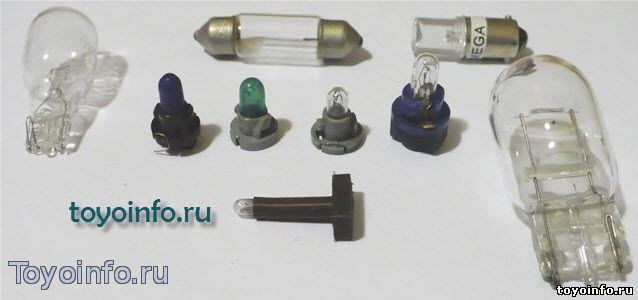

Лампочки которые ставят на Тойота
Лампа Н4 используется в большинстве стандартных фар, с одним отражателем для ближнего и дальнего света. В одной колбе 2 нити накала БЛИЖНИЙ и ДАЛЬНИЙ свет. Обычно перегорает ближний, т.к. он работает намного больше, при этом меняется лампа целиком!
Лампа Н7 используется в леворульных моделях японцев в качестве ближнего и, или дальнего света, в раздельных отражателях. Может использоваться в фарах противотуманного света.
Лампа Н3 используется в фарах противотуманного света . С успехом и небольшой доработкой заменяет японские Н3В. Обычно ставятся в фары установленные в низу бампера.
Лампа Н3с используется в фарах противотуманного света праворуких автомобилей. Если противотуманные фары стоят рядом с фарами головного света.
Лампа Н1 используется в фарах ближнего, дальнего, и противотуманного света. У японцев обычно в варианте противотуманного или дальнего света.
Лампа НВ4 или 9006 используется в ближнем свете. Нюансы такие же как описанные чуть выше.
Лампа Р21W однонитевая. Используется в старых японских автомобилях, и некоторых других более современных недорогих моделях. В СТОП сигналах (если они отдельно от габаритов) поворотах, фонарях заднего хода, задних противотуманных фонарях.
Лампа W1,2W, W2.3W. Безцокольные однонитевые лампы, мощностью 1.2 и 2.3 ватт. Используются для подсветки климат контроля( не во всех моделях японок), рычагов управления АКПП, и индикаторных лампочек на щитке приборов, подсветки бардачка.
Во многих автомобилях с 2005 года выпуск, щиток приборов и климат подсвечиваются светодиодами, а они рассчитаны на весь срок службы автомобиля.
Ближний свет фар не горит, а дальний горит? Способы решения проблемы |
Неисправности фар ближнего и дальнего света, ремонт и замена своими руками Наиболее распространенной причиной неисправности головного освещения в любом автомобиле является перегорание лампы. Однако, иногда выходят из строя и другие элементы электрооборудования. Ниже мы рассмотрим возможные причины неисправности ближнего освещения на автомобиле ВАЗ 2106 и способы их устранения.
Перегорел предохранитель
Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.
Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.
Проблемы с проводами: Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты.
Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.
Почему не включаются фары?
Не горит правая фара ближнего света На срок службы всех ламп, а не только ближнего света, влияет множество факторов. О некоторых из них мы уже упоминали выше.
