Замена ламп Volkswagen Passat В5 / Passat B5 Variant с 1996 года
Лампы наружного освещения
Фары с газоразрядными лампами
У газоразрядных ксеноновых ламп выше интенсивность освещения, а спектр света приближается к спектру дневного света. После включения газоразрядных ламп яркость света достигает максимального значения не более чем через три секунды. В связи с большей интенсивностью света и более широким углом освещения не требуется применение противотуманных фар на автомобиле.
- Газоразрядная лампа.
- Электроды.
- Стеклянная колба с ксеноном.
- Блок запуска ксеноновой лампы.
- Электрический разъем.
- Исполнительный двигатель корректора света фар.
На автомобилях с газоразрядными фарами имеется динамическая регулировка света фар в вертикальной плоскости, которая оперативно реагирует на наклоны кузова автомобиля.
Расположение лампочек в левой фаре
С. Лампа дальнего света ипротивотуманного света.
Перед заменой лампочки внешнего освещения снимите провод «массы» с аккумулятора. Помните, что, если лампочка только что горела, она может быть слишком горячей.
При замене ксеноновых ламп необходимо быть очень внимательным и осторожным, так как от источника питания этих ламп можно получить сильный удар тока.
Замену газоразрядных (ксеноновых) ламп, которые можно распознать по наклейке со знаком высокого напряжения на корпусе лампы, не рекомендуется производить самостоятельно.
Внимание:
В лампах накаливания Н7 повышенное давление, и они могут лопнуть при замене, поэтому при замене этих ламп следует надеть перчатки и защитные очки.
Замена лампы ближнего света
2. Для доступа к лампам правой фары снимите воздухозаборник. Для этого отвинтите два винта (А) крепления воздухозаборника. Потяните вверх воздухозаборник за задний конец (В) и переместите его к середине автомобиля.
3. Потяните назад пластмассовую крышку фары и снимите ее.
4. Снимите электрический разъем с задней части лампочки фары.
Элементы крепления лампочки ближнего света
5. Сожмите пружинные скобы крепления лампочки и переместите скобы в сторону. Извлеките лампочку из фары.
6. При установке лампочки не касайтесь стеклянного баллона лампочки руками.
7. Установите новую лампочку таким образом, чтобы установочный носок тарельчатого фланца попал в выемку рефлектора.
8. Закрепите лампочку пружинной скобой, защелкнув ее за фиксатор.
9. Подсоедините к лампочке электрический разъем.
10. Установите заднюю пластиковую крышку фары.
11. Проверьте и при необходимости отрегулируйте свет фар.
Замена лампы дальнего и противотуманного света
1. Потяните назад пластиковую крышку и снимите ее с фары.
2. Снимите электрический разъем с задней части лампочки фары.
Элементы крепления лампочки дальнего и противотуманного света
Фары фольксвагена Пассат б5 – как снять, заменить и отрегулировать их своими руками, тюниг фонарей
- Фонарь освещения вещевого ящика.
- Передний фонарь освещения салона и светильник для чтения.
- Передние фонари освещения салона.
- Задние фонари освещения салона.
- Фонарь освещения багажного отделения.
- Рефлектор внутреннего освещения.
- Входные фонари.
- Выключатель контрольной лампы ручного тормоза.
Ремонт Фольксваген Пассат: Электрооборудование VW Passat B5 В целом, система освещения фольксвагена Пассат В5 включает:
Электрооборудование Фольксваген Пассат Б5
14.0 13 Электрооборудование
Стояночные огни 12V/4W Указатели поворотов 12V/21W Сигналы торможения 12V/21W Задние огни 12V/5W Освещение номерного знака 12V/5W Лампы основных фар без противотуманных фар Ближний свет 12V55W (Н7) Дальний свет 12V60W (Н1) Лампы основных фар с противотум.
14.2 Общая информация
С положительным источником питания потребители соединяются проводом, а с минусовым– через кузов автомобиля (массу). Такой метод позволяет уменьшить число проводови упростить монтаж. Электрическая система имеет 12-вольтовое питание с отрицательным заземлением и состоит из аккумулятора, генератор.
14.3. Электрические цепи
(Категория). Список материалов смотрите внутри.
14.4 Предохранители

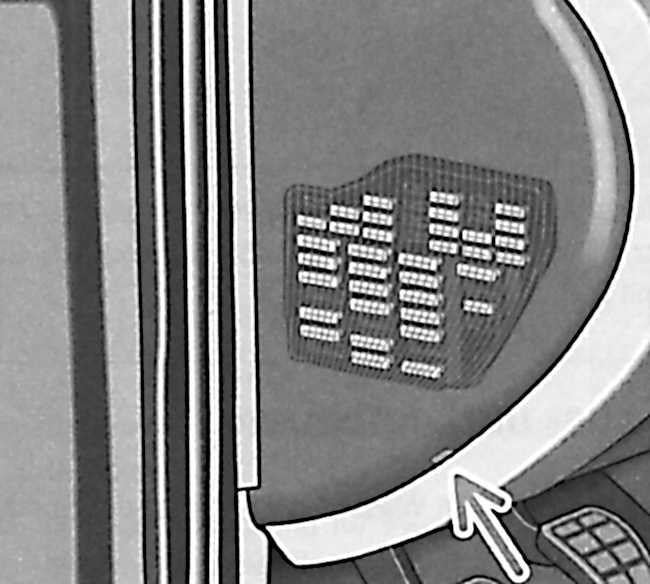

Расположение блока предохранителей с левой стороныпанели приборов Визуальная проверка целостности предохранителя Использование пинцета для снятия предохранителя Расположение предохранителей на блоке предохранителей Плавкие предохран.
14.5 Правила ухода за аккумулятором
Если Вы собираетесь сохранить работоспособность батареи на протяжении максимальнодлительного периода времени, соблюдайте следующие правила: – при неработающем двигателе выключайте все электрические приборы в автомобиле; – отключение батареи от сети автомобиля начинайте с отрицательного про.
14.6 Проверка аккумулятора
Проверку плотности электролита в аккумуляторе необходимо производить каждые 3месяца для того, чтобы определить нагрузочную способность аккумулятора. Проверка производится плотномером. При определении плотности электролита необходимо учитывать температуру аккумулятора. При температуре электроли.
14.7 Зарядка аккумулятора
Зарядка аккумулятора должна производиться, когда аккумулятор снят с автомобиля. Зарядку аккумулятора производите зарядным током, составляющим 0,1 от емкости аккумулятора и до тех пор, пока плотность электролита в аккумуляторе не будет повышаться в течение 4-х часов. Использование больших ток.
14.9 Система зарядки
Если контрольная лампа зарядки аккумулятора не горит при включении зажигания,проверьте подключение проводов к генератору и целостность контрольной лампы. Еслилампа все еще не горит, проверьте электрическую цепь от генератора до лампы. Есливсе электрические цепи исправны, значит неисправен генер.
14.10 Генератор
Генератор 1 – поликлиновой ремень, 2 – генератор, 3 – регулятор напряжения, 4 – винты, 5 – защитный кожух, 6 – винты Генератор, устанавливаемый на моделях с двигателями 1,6-I и 1,8-I с усилителемрулевого управления и системой кондиционирования воздуха .
Предохранители «Пассата Б5»: схема, значение ?
Все предохранители и реле Фольксваген Пассат Б5 с описанием назначения
14.13 Стартер

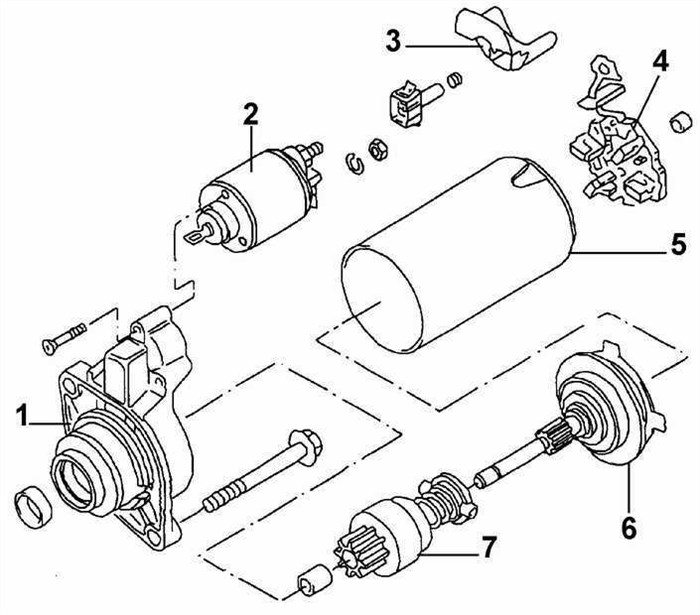

Стартер 1 – передняя крышка, 2 – тяговое реле, 3 – кожух, 4 – щеткодержатель, 5 – статор, 6 – ротор, 7 – приводная шестерня с обгонной муфтой Расположение контактов на задней части тягового реле 1 – клемма 50, 2 – клемма 30 Расположение болтов крепле.
Ремонт фар и замена ламп
Замена ламп ближнего света фары VW Passat b5
- снять воздухозаборник;
- снять пластмассовую крышку фары;
- снять разъем с задней части лампочки;
- сжать и отвести в сторону скобы крепления лампочки;
- извлечь лампу из фары;
- установить новую так, чтобы установочный носок фланца попал в выемку рефлектора;
- закрепить лампу скобой крепления;
- подключите разъем;
- закройте крышку и установите воздухозаборник.
Замена лампы дальнего света Фольксваген Пассат
- снять пластиковую крышку;
- снять разъем с задней части лампочки;
- сжать и отвести в сторону скобы крепления лампочки;
- извлечь лампу из фары;
- установить новую так, чтобы установочный носок фланца попал в выемку рефлектора (средний из трех контактов разъема должен смотреть вверх);
- закрепить лампу скобой крепления;
- подключите разъем.
Замена габаритной лампы передней фары Фольксваген Пассат
- Снять пластмассовую крышку с задней части фары;
- Извлечь патрон с лампочкой из нижней части рефлектора;
- Нажать и провернув против часовой извлечь лампу;
- Вставить новую в патрон и нажав повернуть по часовой до фиксации;
- Установить патрон в рефлектор и закрыть крышкой.
Замена лампочки противотуманной фары Passat B5
- снять решетку фары;
- открутить 3 болта крепления;
- отсоединить разъем, приподняв фиксатор;
- снять крышку нажав и повернув по часовой;
- отжать скобы крепления и достать лампочку;
- вставим новую и собрать все в обратном порядке.
В птф имеется регулировка. По необходимости воспользуемся.
Скрытые возможности | Passat B6 — все о пассатах — АвтоВызов
- комплект полировочных кругов (из поролона или другого материала);
- небольшое количество (грамм 100–200) абразивной и неабразивной пасты;
- стойкую к воде наждачную бумагу с показателями зернистости от 400 до 2000;
- полиэтиленовую плёнку или строительный скотч;
- шлифовальную машину или болгарку с регулировкой скорости вращения;
- растворитель White Spirit, ведро с водой, ветошь.
VW Passat В5 с 1996 года, замена ламп инструкция онлайн 8 На моделях с дизельными двигателями цепьпитаниясвечейнакаливания двигателя защищена плавкой вставкой. Эта вставка расположена в задней части моторного отсека в пластиковом корпусе. Если эта вставка перегоре ла, значит, с системой что-то случилось, поэтому прежде чем заменить вставку, надо провести диагностику системы подогрева дизельного двигателя и выявить причину перегорания.
Проверка предохранителей
При перегрузке сети предохранители выходят из строя и разрывают соединение. У автомобиля не работают электрические приборы, системы и модули. Необходимо выявить причину неисправности и заменить плавкую вставку, вышедшую из строя.
С помощью схемы расположения выявляют предохранитель, ответственный за работу вышедшей из строя системы или прибора. Элемент извлекают из блока и рассматривают. Если через полупрозрачный корпус видны следы обрыва или плавления нити – вставка сработала, плавкий материал разрушен, и элемент непригоден к дальнейшему использованию. Его необходимо заменить.
Исправность предохранителей можно проверить мультиметром. Автомобиль должен быть заглушен. Элемент вынимается из гнезда и проверяется на целостность по сопротивлению.
Перед проверкой положительные и отрицательные выводы мультиметра соединяют между собой. Затем прикладывают к контактам предохранителя. У исправного изделия значения, высветившиеся на экране, должны быть приблизительно равными показаниям при соединении щупов между собой.
Если на экране прибора не высвечивается значение – элемент неисправен. Использование тестера облегчает поиск неисправности и выявление вышедшего из строя предохранителя.
| Номер ячейки | Ампер | Предназначение |
| 1 | 10 | Форсунки |
| 2-3 | 2 ячейка – 5 | Два насоса – охлаждающей жидкости и вторичного воздуха |
| 3 ячейка – 50 | ||
| 4 | 40 | Катушки зажигания |
| 5 | 5 | Система впрыска Motronic |
| 6 | 10 | Электроника силового агрегата |
Предохранители Фольксваген Пассат B5
- управление вентилятором радиатора;
- регулировка сцепления;
- переключение режимов кондиционера;
- контроль режима работы свечами накаливания;
- включение ближнего и дальнего света;
- блокировка стартера.
Основной блок реле Некоторые предохранители дублируют функции других плавких вставок.
как сбросить service now passat b6
Список из Гольфклуба, все это применительно к гольфам , но работает и на Пассатах и т. Если нажать клавишу открывания на брелке один раз — открывается водительская дверь, два раза — все двери, включая богажник 2.
Для разблокировки богажника надо нажать и удерживать кнопку на брелке 3. Если нажать и удерживать кнопку открывания на брелке — опустятся все стекла. Если все двери разблокированы, то при движение автоматически блокируется богажник. При регулировке вверх-вниз водительского зеркала, также регулируется и пассажирское зеркало 6.
Дворники после каждого использовани паркуются поочередно то вверх то вниз на расстоянии примерно 1 см.
Замена ламп ближнего света фары VW Passat b5
Замена лампы дальнего света Фольксваген Пассат
Схема предохранителей в панели
Видео про “Регулировка света фар” для Volkswagen Passat B5 14.33 Основные неисправности генератора
ПРИЧИНА МЕТОД УСТРАНЕНИЯ При включении зажигания не горит контрольная лампа зарядки аккумулятора Разряжен аккумулятор Проверьте напряжение и, при необходимости, зарядите аккумулятор. Ненадежное подсоединение или окисление клемм аккумулятора Проверьте надежность подсоеди.

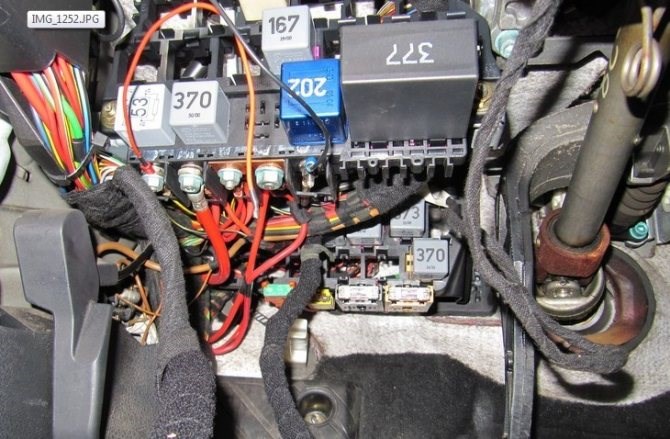

Основной блок реле
