Распиновка приборной панели mazda 6 gg
Уже как год валяется приборка у меня. А поставить не могу её. И сегодня решил силами своими найти куда какой провод идет.
Распиновка приборки RX-8:
12 пиновая фишка, вид со стороны проводов
Распиновка Mazda 6 GG РЕСТАЙЛИНГ!(это действительно важно, существует 3 вида проводки приборок, модель 2002г.(дорест), модели с 2003-2005г.(дорест) и модели с 2005г.(рест), проводки отличаются не значительно, но кое что не сходится)
16 пиновая фишка, вид со стороны проводов
Фишка регулятора подсветки Mazda 6 GG РЕСТ
6 пин фишка, вид со стороны проводов
B/R — нужно будет подкинуть в эту фишку на этот провод для работоспособности красной подсветки на приборке от rx-8, при просмотре видео «работа подсветки приборки Mazda RX-8 на Mazda 6 gg» поймете о чем речь.
Скрещиваем приборку от RX-8 c проводкой Mazda 6 gg РЕСТ.
Не задействованные провода Mazda 6 GG РЕСТ
1M — V — Индикатор давления масла(на RX-8 уровень и давление масла идет по кан-шине)
2S — GY — CAN_L, кан-шина на информационный дисплей, у rx-8 нет информационного дисплея, лишаемся информации об остатке топлива на км, средней скорости и расхода.
2T — L/W — CAN_H, кан-шина на информационный дисплей, у rx-8 нет информационного дисплея, лишаемся информации об остатке топлива на км, средней скорости и расхода.
1P — W/R — На блок управления системой предупреждения о непристегнутых ремнях задних пассажиров, блок все равно работает
1A — W/L — На датчик не пристегнутого ремня №1.
Ну вроде бы все)
Всем спасибо за внимание)
UPD1-27.06.2023-Таблица скрещивания приборки с проводкой обновленна
Подключил ремень безопасности, теперь светится индикатор когда не пристегнут и пищит.Но остался ещё провод 1A — W/L — На датчик не пристегнутого ремня №1 который не подключен, он скорее всего отвечает за передний пассажирский ремень безопасности
UPD2-27.06.2023-Таблица скрещивания приборки с проводкой не корректировалась
Если подключать так как положено, чтобы все соответствовало
1D — BR/B ——датчик ож—>1L — GY/L
2M — GY ———ручник——->1N — BR
То будет висеть ошибка датчика ОЖ
А если подключить вот так
1D — BR/B ——датчик ож——ручник——->1N — BR
2M — GY ———ручник——датчик ож——->1L — GY/L
То ошибки уже не будет
UPD3-29.06.2023 — Содержание всего поста сделано в удобной таблице, которая сделана картинкой и добавлена ссылка на скачивание таблицы в Excel
MAZDA FAMILIA Mazda323 626 Mazda Premacy
Mazda 6. Бедная смесь и бедные владельцы: service_193 — ЖЖ
3-е место: Multitronics RC-700
Датчики давления в шинах Мазда 6: как работают, горит ошибка, отключение, сброс

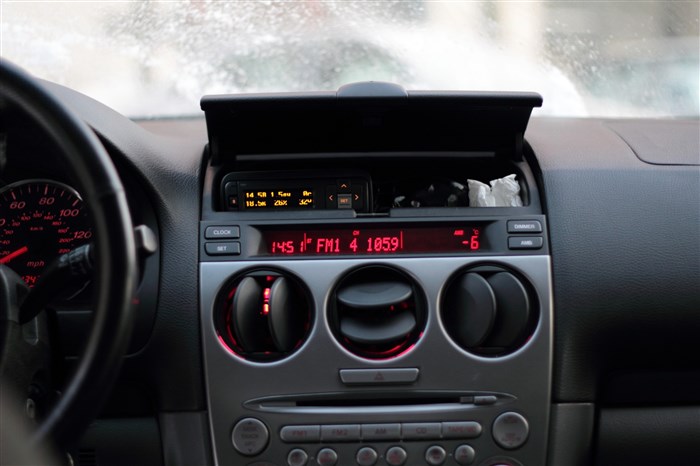

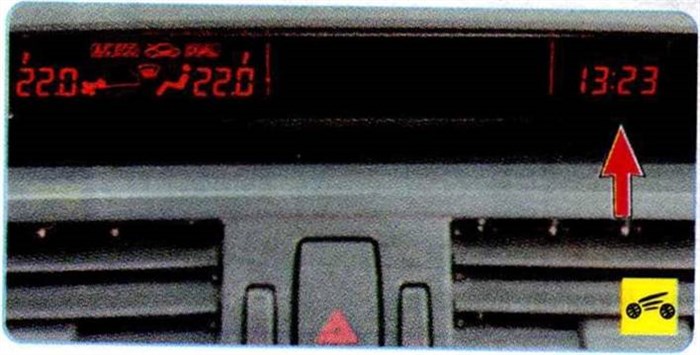

Бортовой компьютер для «Мазды 6» GG, GH и GF ? Если показания маршрутного компьютера свидетельствуют о достаточном запасе хода до следующей заправки, а стрелка указателя уровня топлива в баке находится около отметки «Е» (пусто) или горит сигнализатор минимального резерва топлива в баке, немедленно заправьте топливный бак автомобиля. Показания маршрутного компьютера не изменятся, если в бак было залито менее 20 л топлива.
Mazda 6. Бедная смесь и бедные владельцы
Известно, что официальные дилеры зачастую грешат своей склонностью списывать неполадки с двигателем (а порой вообще все проблемы с автомобилем) на некачественное топливо, которое хотя бы раз использовал владелец при заправке своего авто. Сегодня как раз такой случай.
Циничные работники независимых СТО такие диагнозы переводят следующим образом: «мы проверили — подсосов неучтенного воздуха нет, вероятно, забились форсунки из-за некачественного топлива, поэтому мы не хотим согласовывать работы по гарантии. Дальше надо помыть форсунки. Это может не помочь, тогда будем разбираться дальше».
Для полноты картины: эта «диагностика» обошлась владельцу в 4000 рублей. Помыть форсунки предлагали за 38 000 рублей. Это довольно неожиданная цена, учитывая стоимость неоригинальных новых форсунок в районе 5000 рублей за штуку.
Что ж, начнем работать. Как показывает практика, любой диагноз от сторонней мастерской или от автовладельца требует обязательной перепроверки. Хотя бы потому, что, знай они точный диагноз, — к нам бы нипочем не обратились.
Подключаемся сканером. По счастью, для диагностики систем впрыска обычно достаточно тех параметров, которые выдаются по стандартному протоколу OBD, без применения заводских протоколов. Это значит, что не надо расчехлять мультимарочный сканер с ноутбуком, а достаточно взять простую «читалку ELM327», которая, как правило, работает несколько быстрее.
Ошибка действительно есть — P0171 — слишком бедная смесь (рис. 1).
Здесь же мы видим и значение долговременной топливной коррекции 20,3 %. Для дальнейшего обсуждения необходимо явно проговорить, как это работает.
1. Блок управления по датчику массового расхода воздуха, датчику давления во впуске и датчику температуры воздуха во впуске понимает, сколько воздуха попадает в цилиндр.
2. Исходя из стехиометрического соотношения, а также с учетом показаний датчика положения педали газа рассчитывает, сколько топлива надо впрыснуть. Количество топлива регулируется временем открытия форсунки, оно же — время впрыска.
3. Блок управления также учитывает показания датчика кислорода в выхлопе — по нему можно понять, была ли смесь на предыдущем такте сгорания бедной или богатой. Если смесь была бедной, блок управления увеличивает время впрыска, если богатой — уменьшает. Это изменение и называется коррекцией, или кратковременной коррекцией (short term fuel trim).
4. Если кратковременная коррекция долгое время находится в значениях выше определенного порога, блок управления увеличивает так называемую долговременную коррекцию (или адаптацию, или long term fuel trim), при этом уменьшая кратковременную коррекцию.
Эта ошибка относится к категории системных. То есть она свидетельствует о неправильной работе системы в целом, без указания на конкретный элемент (в отличие, например, от ошибки по какому-то датчику).
Иммобилайзер заблокировал запуск двигателя: что делать? Как отключить иммобилайзер в автомобиле в обход самостоятельно?
2-е место: Multitronics TC 750
Важно:
- подсосом неучтенного воздуха через неплотности во впуске или через системы EVAP (рециркуляция паров топлива) и PCV (вентиляция картерных газов). В этом случае смесь всегда формируется без учета дополнительного воздуха, вызывая необходимость постоянной коррекции;
- неправильными показаниями датчиков на впуске (ДМРВ, etc). Ситуация аналогична предыдущей, только здесь количество воздуха занижается расходомером из-за его неисправности;
- неправильными показаниями лямбда-зонда. В этой ситуации количество топлива рассчитывается верно, но неправильно оценивается состав смеси, сгоревшей в предыдущем такте;
- забитыми форсунками. В данном случае проблема вызвана тем, что их производительность ниже расчетной, то есть фактически впрыскивается меньше топлива, чем изначально «хочет» блок управления;
- проблемами с ТНВД или некорректными показаниями датчика давления. Проблема сводится к предыдущей, то есть к несоответствию фактического и расчетного количества впрыснутого топлива.
2-е место: Multitronics C-590 1. Установите ключ в выключателе (замке) зажигания в положение «ON» (зажигание включено).
Маршрутные компьютеры для «Мазды 6» GF
Для «Мазды 6» версии GF лучшими признаны следующие маршрутные компьютеры.
1-е место: Multitronics MPC-810
Технические характеристики
Этот портативный маршрутный компьютер собирает данные и передает их на мобильное или головное устройство через канал Bluetooth. Он также способен работать автономно, сохраняя информацию во внутренней памяти.
Для удобства также предусмотрен фоновый режим. При его включении выводятся только экстренные оповещения, когда возникают сбои в штатной работе.
БК отслеживает состояние всех систем автомобиля, так как поддерживает большинство протоколов диагностики. Он также рассчитывает расход топлива и определяет степень старения масла.
2-е место: Multitronics C-590
Технические характеристики
Этот БК оборудован цветным дисплеем, вокруг которого находятся кнопки управления. Его прошивку можно обновлять через интернет, так как в устройстве предусмотрен выход mini-USB.
У Multitronics C-590 модернизированный программный интерфейс, включающий:
- быстрый доступ к часто используемым настройкам и функциям;
- ведение журнала заправок и поездок авто;
- опцию «Эконометр», контролирующую пробег и расход топлива.
Также у прибора есть голосовое сопровождение. При возникновении ошибки будет сделано звуковое оповещение.
3-е место: Multitronics CL-590
Технические характеристики
Маршрутный компьютер оборудован экраном 2,4 дюйма с настраиваемым цветным оформлением. БК способен проводить расширенную диагностику, считывая ошибки в системе и параметры ЭБУ. При появлении неисправности на экране появится оповещение.
Устройство подключают к ПК (есть выход mini-USB), чтобы менять и сохранять настройки. Также можно самостоятельно обновлять прошивку прибора, делая его более функциональным. Информация о программном обеспечении есть в инструкции к прибору.
БП с реле под капотом
- Встроен голосовой синтезатор. Устройство делает голосовое оповещение об авариях и ошибках с расшифровкой.
- Может принудительно включить вентилятор охлаждения двигателя.
- Отображает буксующие колеса.
2-е место: Multitronics VC731 Не нужно серьезно заморачиваться. Выполните следующее.
Причины выхода из строя предохранителей на Mazda 6
- Несоблюдение регламента проведения технического осмотра,
- Покупка и установка неоригинальных комплектующих
- Непрофессиональный монтаж,
- Механическое повреждение монтажного блока, авария, удар, столкновение,
- Нарушение целостности изоляционного слоя электрической проводки,
- Короткое замыкание в цепи,
- Ослабление контактов клемм,
- Окисление концевиков,
- Образование конденсата, попадание влаги внутрь монтажного блока,
- Брак при изготовлении.
Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.
- Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
- Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;

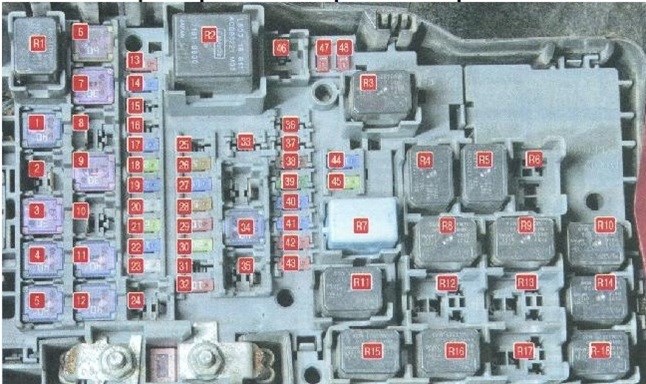

- Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
