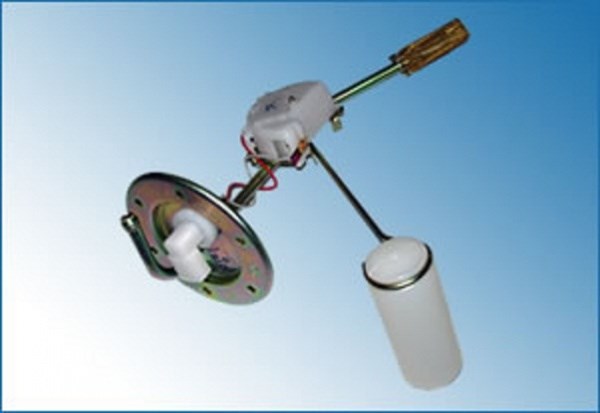

Датчик уровня топлива ДУТ автомобилей ВАЗ 2108, 2109, 21099

Указатель уровня топлива (типа УБ-193) работает совместно с датчиком БМ-892 (891), установленным в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь лампы сигнализатора, когда в баке остается 4-6,5 литров топлива.

На заметку: указатель уровня топлива типа 19.3806 для автомобиля ВАЗ 2107 слегка отличается от корпусных указателей для ВАЗ 2101-2106, 2121. Главные отличия: не имеет своего корпуса, зонная шкала окрашена в желто-зеленый цвет, входит в комбинацию приборов 151.3801 и ее модификации.

Как проверить датчик и указатель уровня топлива ВАЗ-2107

Замена датчика уровня топлива Ваз 2107

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Причем одинаково часто возникают поломки датчика как на карбюраторных, так и на инжекторных моделях ВАЗ 2107. Затем промываем фильтр в растворителе лучше всего ацетон, либо ему подобный , очищаем при помощи жесткой кисточки и обязательно продуваем сжатым воздухом. Контрольные приборы автомобилей ВАЗ 2101, 21011, 2102, 21021, ремонт, ремнот и проверка приборов на стенде, разборка, сборка, регулировка давления, устройство, разборка, ремонт, сборка ВАЗ По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Указатель уровня топлива: проверка и замена датчика топлива

1. “Скидываем” провода датчика;
2. Задаем сопротивление 330 Ом, подключаем резистор на 10 Ом;
3. Заводим мотором;
4. “Ползунком” мультиметра меняем значение сопротивления в диапазоне “0-10 Ом”.

Про датчик уровня топлива на ВАЗ 2107 Работы рекомендуется производить спустя четверть часа часа после остановки силового агрегата, чтобы не успело “обнулиться” давление в системе подачи топлива.

Принцип работы

Система определения количества бензина в баке состоит из поплавкового механизма, реостата, проводки и стрелочного указателя. Принцип работы датчика уровня топлива ВАЗ 2107, следующий:

• Поплавок закреплен на рычаге, который соединяется с подвижной частью реостата.
• При изменении уровня бензина в баке полая деталь перемещается в вертикальном направлении, одновременно происходит и движение ползунка по токоведущей дорожке внутри ДУТ.
• Электрический ток определенных характеристик передается от датчика по проводам к стрелочному указателю в приборной панели. Отклонение индикатора происходит в прямой зависимости от напряжения, поступающего по проводам.

Благодаря этому простому и действенному методу дистанционного определения уровня бензина в баке, водитель автомобиля ВАЗ 2107 сможет вовремя заправить машину, что позволит не попасть в затруднительное положение на дороге.

Настройка датчика уровня топлива ваз 2107 инжектор

• Соединение между топливным баком и модулем уплотнено прокладкой
• Внимательно осматриваем ее, при наличии трещин, разрывов, необходимо заменить эту прокладку
• Чтобы снять приемный сетчатый фильтр, аккуратно подденьте его отвертками
• Снимите фильтр с наконечника электрического бензонасоса

Не Работает Датчик Топлива Ваз 2107 ~ и так далее. На современных автомобилях класс устройства лучше всего определять по VIN коду машины.

Возможные неисправности датчика уровня топлива

Конечно самой частой неисправностью датчиков уровня топлива всех видов является протекание поплавка управляющего передвижным элементом реостата. Обычно в этом случае стрелка указателя постоянно находится в положении пустой бак.

Потом идёт загрязнение шкалы пластины. Это может быть и осадки из топлива, и элементы стирающегося бегунка. Стрелка может застыть в любом положении. Или сильно нарушается точность показаний указателя уровня горючего.

Обрыв проводки как на корпусе, так и у пластины с реостатом. И, наконец, механическое повреждение самой пластины. Могут быть ещё какие-то экзотические неисправности, но они настолько редки, что рассматривать их не стоит. Если неисправность есть, но не диагностируется, лучше заменить датчик уровня топлива в сборе.

Указатель уровня топлива: принцип работы, неисправности, замена датчика

Не работает указатель уровня топлива, что делать? Система определения количества бензина в баке состоит из поплавкового механизма, реостата, проводки и стрелочного указателя. Принцип работы датчика уровня топлива ВАЗ 2107, следующий:

Признаки неисправности

Датчик этого типа не стоит больших денег, а его замена не занимает много времени. Тем не менее, следует приобретать эту деталь только при появлении серьезных признаков неисправности. К числу типичных проявлений поломки ДУТ относятся:

• При движении автомобиля стрелка «скачет» по всему циферблату иногда задерживаясь в крайне низких или высоких показаниях уровня бензина в баке.
• Стрелка всегда на «0» даже при гарантированном наличии в баке значительного количества бензина.

Возможно также существенное «отставание» индикации, когда перемещение стрелки происходит, но точность определения оставляет желать лучшего.

Инструкция по диагностике неисправностей

• Скользящий контакт реостата передвигается рычагом поплавка.
• Когда понижается уровень топлива, поплавок в датчике опускается.
• При этом увеличивается сопротивление реостата за счет подвижного контакта на поплавке.
• Напряжение на указателе при этом падает, и его стрелка перемещается в направлении «0»(Пусто).
• На конце рычажка расположен дополнительный контакт, который замыкает цепь лампочки сигнализатора, если в баке машины остается 4-6 литров топлива.
• На определенных моделях в таком положении замыкается специальный сигнальный контакт, на приборной панели загорается сигнальная лампочка об использовании резервного запаса топлива.

Диагностика неисправности Выяснив, в чем причина неисправности, следует немедленно приступать к ремонту. Если поломан датчик указания топлива на ВАЗ 2107, тогда его нужно заменить.

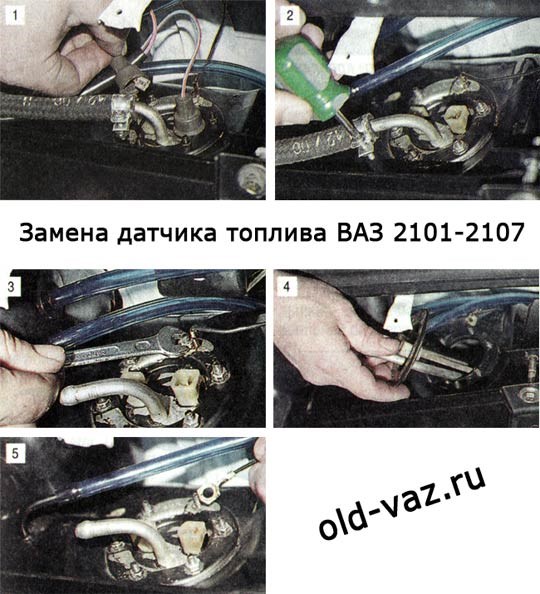

Замена датчика уровня топлива

Датчик топлива на семерке с инжектором меняется следующим образом:

1. Для начала нужно отключить клемму «минус» от АКБ.
2. Отсоединить предохранитель от цепи насоса, который обозначен как F.
3. В багажном отсеке нужно демонтировать обшивку с правой стороны, чтобы добраться до места расположения бензонасоса, что позволит получить доступ к люку бензобака, в котором установлен насос на инжекторных автомобилях и датчик.
4. От бензонасоса нужно отсоединить все шланги и провода.
5. Вывинчивается болт, при помощи которого крепится стальной хомут, фиксирующий бак.
6. Снять трубку со штуцера, через который происходит вентиляция бензобака. На трубке следует предварительно ослабить хомут.
7. С люка бензобака (заливной горловины) нужно выкрутить пробку, а затем снять резиновую прокладку с горловины.
8. Вывинчивается провод «массы», который удерживается одной из 6 гаек. Вывинчиваются оставшиеся крепежные гайки.
9. Чтобы извлечь датчик из бензобака, последний понадобится немного наклонить в сторону от стенки кузова.
10. Извлечь конструкцию, на которой крепится ДУТ.

На этом процесс замены ДУТ завершен, и после окончания работ, следует произвести проверку его работоспособности. Ориентировочная стоимость нового устройства составляет 500 рублей, но все зависит от производителя устройства.

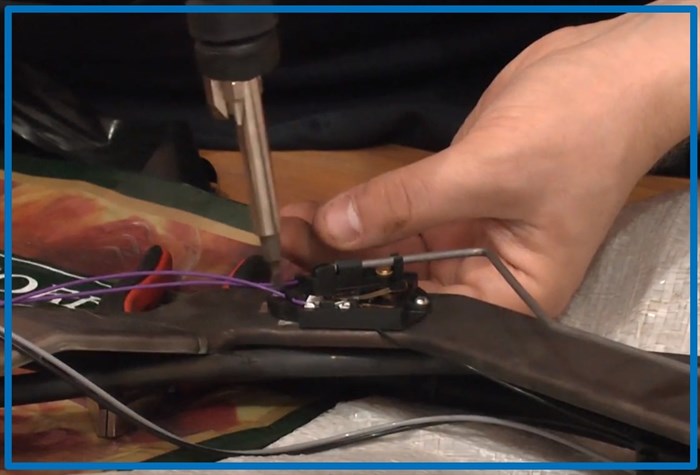

Как отремонтировать датчик уровня топлива своими руками

1. От датчика отсоединить провод, который подключен к контакту «Т», и подключить его на «массу» автомобиля, включив предварительно зажигание.
2. Если после выполнения этой процедуры будет происходить отклонение стрелки на указателе, то это главный признак неисправности датчика.
3. Если стрелка находится на месте, то нужно произвести процесс отсоединения серого провода с красной полоской от указателя. Этот провод также нужно подключить на «массу».
4. Если после выполнения таких действий стрелка сместилась, тогда это говорит о том, что устройство исправно, а причиной того, что указатель не показывает уровень топлива в баке, является повреждение провода. Провод можно прозвонить тестером.

Не горит щиток ВАЗ 2107: причины Указатель уровня топлива работает совместно с датчиком БМ-150, который установлен в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Предохранители (назначение)

Предохранители (назначение) ВАЗ 2105 (ВАЗ 2104)

Предохранители (назначение)

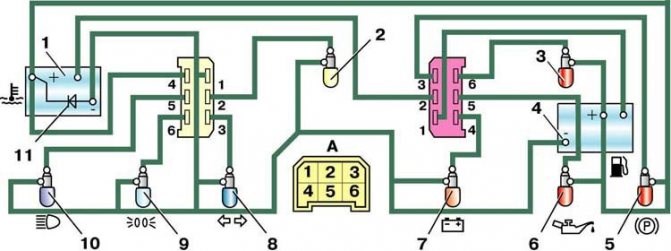

Комбинация приборов установлена в гнезде панели приборов и закреплена двумя пружинными держателями, расположенными по бокам. Схема включения приборов показана на рис. 341.

Указатель температуры охлаждающей жидкости магнитоэлектрический, типа УК-191, применяется совместно с датчиком ТМ-106. На шкале указателя имеются две риски и красная зона. Первая риска соответствует 30°С, вторая 60°С, а начало красной (опасной) зоны — 108°С.

Указатель действует по принципу логометра. Суммарный магнитный поток, создаваемый двумя расположенными под углом 90° катушками, действует на постоянный магнит, установленный на оси стрелки. В зависимости от силы тока, протекающего по обмоткам катушек, магнит стрелки отклоняется в соответствующее положение.

Если сопротивление датчика 1000-5000 Ом, стрелка указателя должна находиться в начале шкалы, а если сопротивление 98-110 Ом — в начале красной зоны (при температуре указателя 20°С).

Спидометр состоит из стрелочного указателя скорости движения автомобиля (км/ч) и итогового счетчика пути (км), пройденного автомобилем. На шкале спидометра нанесены деления от нуля до 160 км/ч через каждые 10 км/ч, а также три красные риски, соответствующие скоростям 37, 62 и 96 км/ч. Эти риски указывают предельные скорости движения на I, II и III передачах.

Механизмы спидометра приводятся во вращение гибким валом от редуктора, установленного на задней крышке коробки передач. Крутящий момент для приведения в действие спидометра не превышает 50 гс-см.

Датчик указателя температуры охлаждающей жидкости типа ТМ-106 завернут в головку цилиндров с левой стороны двигателя.

В датчике установлен терморезистор, изменяющий свое электрическое сопротивление в зависимости от температуры охлаждающей жидкости.

Тарировочные данные датчика приведены в табл. 36.

Датчик контрольной лампы давления масла типа ММ-120 ввернут в блок цилиндров двигателя с левой стороны.

Реле-прерыватель типа РС-492 контрольной лампы включения стояночного тормоза подвешен на проводах под панелью приборов за блоком предохранителей.

ВК.-409 установлен на кронштейне под рычагом стояночного тор. моза. Номинальная сила тока через контакты включателя — 2 А при напряжении 12 В.

Возможные неисправности приборов, их причины и способы устранения приведены в табл. 38.

Точность работы приборов необходимо проверять на стенде, сравнивая показания приборов с тарировочными данными, приведенными выше. Ниже даются методы определения неисправностей в работе приборов.

На автомобиле BA3-2103 необходимо отсоединить от указателя зеленый провод. При включенном зажигании стрелка должна находиться на отметке 0.

Проверка указателя уровня топлива. Методика проверки аналогична описанной выше. При этом следует иметь в виду, что к штекеру W датчика указателя присоединяется провод, идущий к контрольной лампе резерва топлива, а к штекеру Т — провод, идущий к самому указателю.

Предохранители (назначение)

Стрелка прибора постоянно показывает пустой бак

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Система определения количества бензина в баке состоит из поплавкового механизма, реостата, проводки и стрелочного указателя. Указатель уровня бензина типа УБ-193 фото внизу взаимодействует с датчиком уровня топлива БМ-892 891 , расположенным в топливном баке. Принцип работы По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не работает приборка 2107

• 2126 Двигатель: 1.7 / 1.6 Год выпуска: 1992 – 2005
• 2127 Двигатель: 1.7 / 1.6 Год выпуска: 1992 – 2005
• 2717 Двигатель: 1.7 / 1.6 Год выпуска: 1992 – 2005

Почему может не показывать датчик

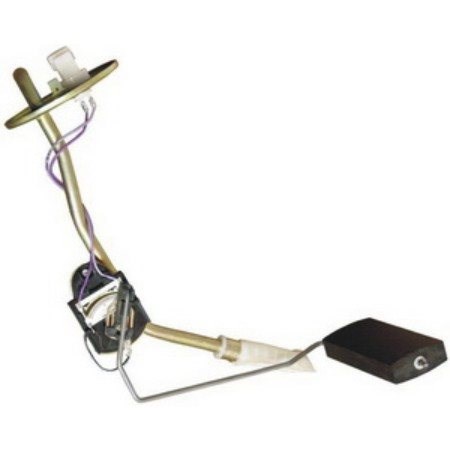

Датчик (измеритель) уровня топлива ваз2107 (он же ДУТ)

Диагностика и способы ремонта

Чтобы осуществить проверку и выявить неисправность, выполните ряд подготовительных работ:

1. Отыщите в автомобиле технологический люк, открывающий доступ к блоку электробензонасоса и поплавкового механизма. Обычно располагается под задним диваном, где установлен топливный резервуар.
2. Открутите прижимной фланец и вытащите узел через отверстие. Почистите все контакты и пластину реостата, установите блок на место.
3. Подготовьте «контрольку» с лампочкой и мультиметр.

Первым делом нужно точно определить «виновника» – проверить отдельно датчик и указатель. Работоспособность прибора диагностируется следующим образом:

1. Включите зажигание и подсоедините один зажим мультиметра или контрольной лампочки к массе авто.
2. Второй контакт подключите к плюсовой клемме провода, выходящего в технологический проем. Измеритель должен показать напряжение бортовой сети.
3. Снимите плюсовую клемму и замкните ее на массу. Если прибор на панели исправен, стрелка покажет полный бак. Значит, не работает датчик уровня топлива.
4. Если к бензобаку приходит 2 провода, поочередно соединяйте их с массой автомобиля. От одного должна загореться контрольная лампа, от второго – указатель переместиться на максимум. Если наблюдаются перечисленные признаки, меняйте датчик.

В том случае, когда на проводах имеется напряжение 12 вольт, но после замыкания на массу стрелочный указатель не реагирует, придется разбирать торпедо и снимать прибор. Аналогичные действия предпринимаются при нерабочем индикаторе минимального остатка бензина.

Самостоятельно проверить обновленную систему, устанавливаемую в машины последних лет, несколько сложнее, простое замыкание клемм ничего не даст. С помощью мультиметра убедитесь, что на проводах присутствует напряжение питания, а затем нужно подключить к ним другой, работоспособный датчик. Если при шевелении поплавка стрелка на приборной панели реагирует, элемент следует заменить.

Тщательная очистка бегунка и витков реостата помогает в том случае, когда банально врет датчик уровня топлива. Подвижный контакт можно аккуратно перегнуть, чтобы он проходил по неизношенной части витков. Очищайте токонесущие полоски потенциометра мягкой тканью, пропитанной спиртом, чтобы не повредить поверхность элемента.

Некоторые неисправности бензинового датчика можно устранить в гаражных условиях:

• «утонувший» поплавок с трещиной меняется в сборе с рычагом либо отдельно (зависит от марки авто);
• оторвавшиеся проводники соединяются с помощью обычного паяльника;
• поврежденная пластинка реостата меняется на новую при условии, что запчасть к вашему автомобилю найдется в продаже.

На данный момент ремонт датчика уровня топлива становится неактуальным. Учитывая стоимость нового элемента, проще и надежнее поменять нерабочую деталь.

Если указатель и измеритель остатка бензина исправен, но стрелка прибора врет, попробуйте произвести регулировку. Аккуратно подогните штангу поплавка в нужную сторону и снова проверьте показания. Чтобы добиться максимальной точности, операцию наверняка придется повторить несколько раз.

Как производится замена датчика уровня топлива ваз 2107

• Затем промываем фильтр в растворителе (лучше всего ацетон, либо ему подобный), очищаем при помощи жесткой кисточки и обязательно продуваем сжатым воздухом
• Замена датчика топлива на вазе 2107 начинается с освобождения отверткой фиксатора колодки проводов электрического бензонасоса и датчика
• Снимаем колодку

Процесс проверки указателя на панели приборов с массой датчика Теперь, когда измеритель уровня бензина снят, можно проверить его непосредственно.Данные для проверки датчика указателя уровня топлива:
