Что делать, если не работает обогрев лобового стекла

Практически у всех автомобилей системы обогрева схожи между собой. Вся конструкция отечественных и зарубежных легковых транспортных средств сводится к нескольким позициям: проводка, реле, нити и предохранители. Если знать принцип действия и схему установки каждой единицы, то в случае возникновения проблем восстановить работоспособность можно без трудностей.

На внутренней поверхности заднего стекла нанесены тонкие металлические полоски, которые могут проводить электричество. За счет этого и производится нагрев стекла, с его наружной стороны тает ледяная корка, снег. Внутренняя поверхность просыхает, благодаря чему стекло не запотевает. Вся система представлена следующими составляющими:

1. Нити прогрева – в зависимости от модели устройства их количество может быть разным.
2. Электрическими проводами – они подводят ток к элементам подогрева.
3. Предохранительным реле.
4. Кнопкой включения – она имеет сигнальный светодиод.
5. Предохранителем.

Большинство транспортных средств оснащено системой обогрева стекал, что позволяет убрать обледенение в зимние сезоны. Эта функция создает безопасные условия вождения.

При поломке обогревательного механизма не стоит садиться за руль зимой. Неисправность системы обогрева выявляется именно с наступлением холодов.

Первоначально требуется обнаружить причину, разработать оптимальный алгоритм ремонта, восстановить работоспособность оборудования. Этот процесс можно провести самостоятельно, не привлекая со стороны специалистов автосервиса.

Ваз 2107 ремонт обогрева заднего стекла

1. Напряжение поступает ко всему обогревательному элементу, где ленты соединены параллельно.
2. Поскольку металлические полоски проводят электричество и обладают некоторым сопротивлением, они слегка нагреваются. На стекло такая температура не оказывает отрицательного воздействия, зато способна хорошо прогреть его.
3. По способам нанесения обогревающих полос может использоваться электрохимический вариант, вакуумное напыление или наклеивание.

Кнопка включения обогрева заднего стекла ваз 2107 — Все о Лада Гранта Нина Аналогичный вопрос, у меня с 1995 без него, зимой ездить невозможно-потеет мгновенно, а с окошком не вариант.

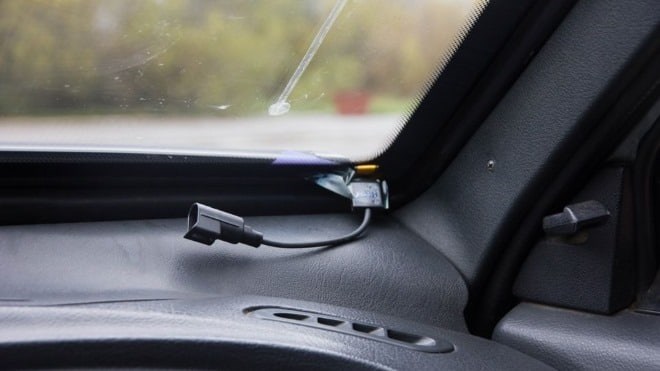

Устройство обогревателя

Первым делом внимательно изучим строение рассматриваемого объекта. На заднем стекле авто находятся токопроводящие нити, которые нагреваются из-за того, что по ним проходит ток. Они и создают подогрев. Его напряжение поддерживают такие элементы как реле, проводка и предохранитель. Завершается эта элементарная цепь, конечно же, кнопкой включения.

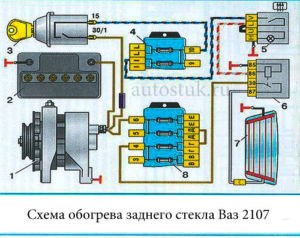

Схема ниже подробно описывает строение обогревателя автомобиля ВАЗ 2107:

• монтажный блок или так называемая «колодка»;

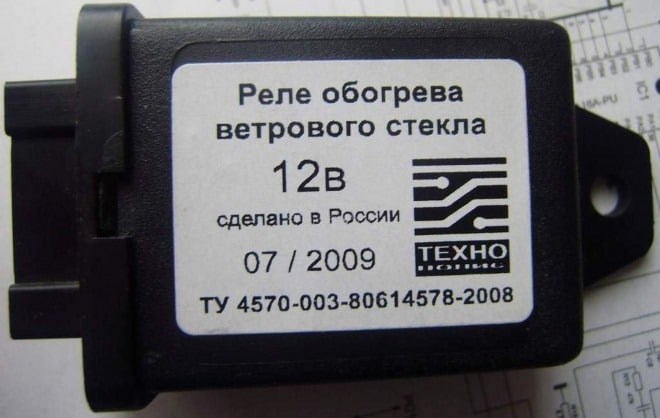

• реле включения/выключения;
• замок зажигания;
• кнопка включения/выключения;
• сигнальная лампочка на приборной панели;
• нити обогрева на заднем стекле.

Не работает обогрев заднего стекла — где находится реле и предохранители, как проверить

Особенности неполадок на импортных авто

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

напряжение питания, обеспечивают такие компоненты проводка, реле, предохранитель и кнопка включения;. Такая схема используется на всех автомобилях ВАЗ а также на большинстве иномарок , начиная с классики и заканчивая последними моделями. Реле обогрева заднего стекла ваз 2107 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

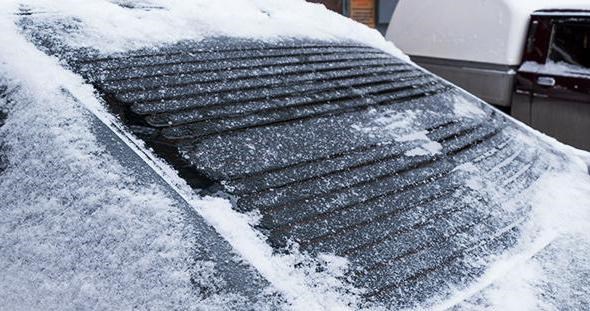

Горит лампочка обогрева заднего стекла.

• на заднее стекло нанесена токопроводящая нить, определенного сопротивления, которая нагревается от прохождения по ней тока;
• напряжение питания, обеспечивают такие компоненты: проводка, реле, предохранитель и кнопка включения;

Ваз 2107 ремонт обогрева заднего стекла Такая схема используется на всех автомобилях ВАЗ (а также на большинстве иномарок), начиная с «классики» и заканчивая последними моделями.

Причины неполадок

• Если кнопка включения не загорается, а стекло не отпотевает, то, вероятнее всего, вышло из строя управление включения реле обогрева. В таком случае следует проверить, есть ли на нем напряжение.
• Если стекло также не оттаивает, и кнопка не светится, то, предположительно, не работает управление включением реле обогрева. Схема поможет вам продиагностировать напряжение управления и массу, обозначенные на реле как 85 и 86 и провода под номерами 1, 2, 4, 9, предохранитель F7, кнопку включения.
• Если обогрев заднего стекла не работает, а контрольная лампочка на приборной панели горит, то, стоит проверить питание у проводов под цифрами 5, 19, 30, предохранитель F4 и в рабочем ли состоянии элемент обогрева.
• Если при включении этой функции, стекло проясняется неравномерно – значит, что некоторые нити, проводящие ток, были повреждены. В таком случае схема больше не нужна. Ниже будет рассказано, как решить эту проблему.

Разрыв нитей чаще всего происходит, когда водитель слишком усердно очищает заднее стекло скребком от снега и льда. Но устранить такую неполадку очень легко: необходимо приобрести в магазине запчастей специальный набор для ремонта контактов обогревателя заднего стекла ВАЗ 2107. Его стоимость составляет примерно 400 рублей.

Перед работой обязательно обезжирьте стекло спиртом, нанесите токопроводящую пасту точно по прилагающемуся трафарету и оставьте высыхать. Чаще всего включать обогрев заднего стекла можно уже через сутки после ремонта. Несмотря на то, что алгоритм действий всегда примерно один, внимательно читайте инструкцию и четко соблюдайте последовательность этапов работы.

Вариант 2 — ни одна нить (полоска) обогрева не нагревается

1. на заднее стекло нанесена токопроводящая нить, определенного сопротивления, которая нагревается от прохождения по ней тока;
2. напряжение питания, обеспечивают такие компоненты: проводка, реле, предохранитель и кнопка включения;

Признаки поломки Клей для ремонта нитей обогрева заднего стекла доступен в виде ремкомплекта, где обычно лежит: салфетки для обезжиривания и активации клея, кисточки для нанесения, картонный шаблон с прорезью и другие компоненты.

Устройство

Большинство систем обогрева кормовых окон идентичны и мало чем отличаются.

Вся система состоит из нескольких элементов, которые гарантируют нормальную и безопасную работу обогревателя:

• нагревательные провода (их количество может варьироваться в зависимости от модели устройства);
• электрические кабели, подающие ток в рабочую зону;
• реле безопасности устройства;
• кнопка включения со светодиодной сигнализацией;
• предохранитель.

Выход из строя одного из составных элементов отопительного прибора или обрыв его электрической цепи может послужить толчком к вопросу, почему не работает обогрев заднего стекла.

По каким причинам не работает обогрев

Технологический процесс ремонта поэтапно

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Именно поэтому, если вы заметили, что обогрев не работает, вам следует немедленно обратиться в сервисный центр для диагностики, либо решить эту проблему самостоятельно. Поверьте, вы потратите гораздо больше времени и средств, намучаетесь с пайкой, и в конце концов, все равно придете к выводу купить новое стекло. Восстановление нагревающихся полос По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Устройство обогревателя

• Пропала подсветка в багажнике, как исправить? — 2 ответа
• Как отремонтировать подсветку в багажнике Форда Фокус 2? — 1 ответ
• Закоротил разветвитель на прикуриватель и на панели загорелась подушка, ремень и внимание — 2 ответа
• Где появляется знак плюса в блоке предохранителей после запуска Focus 2? — 1 ответ
• Как заменить подсветку прикуривателя в Форд Фокус 2? — 1 ответ

Импортные автомобили На схеме каждый элемент имеет свое назначение:

Ремонт обогрева заднего стекла

Принцип действия

Основные неисправности

Сразу убедитесь, что ключ в замке зажигания находится в положении «ON» (в некоторых авто одним из условий включения обогревая является и вовсе запуск двигателя). Сама же неисправность может проявиться следующим образом:

1. Обогреватель не реагирует совсем. Часто на кнопках обогрева есть индикатор. Если он не загорается, то причина неисправности — в перегоревшем предохранителе или самой кнопке. В случае, когда светодиод начинает светиться, а нитки обогрева все равно не выполняют свою функцию, то проблему ищите в разъемах, через которые питается обогреватель, или же вышло из строя реле.
2. Стекло отпотевает, но происходит это очень долго. Основная причина такой неисправности – проблема с контактом (часто это симптом выплывает в сильные морозы). Первое ваше действие – сверить напряжение на АКБ и входе системы обогрева. При различии более чем в 1-2 Вольта устраните неисправность.
3. Появляются «полосы запотелости». Это говорит о наиболее частой проблеме – обрыве одной из ниток. Диагностировать проблему можно осмотром подозрительного места (обрыв полоски обогрева будет сразу заметен).

Вы должны понимать, что нанесенные на стекло нити очень хрупки и быстро разрушаются из-за чрезмерного трения. Следовательно, усердно работать скребком при очистке машины от снега противопоказано. Если необходимо помыть стекло, то делайте это мягкой тряпкой и специальными составами.

Определяем место обрыва

По краям стекла идут две основные шины, параллельно которым подсоединено несколько рядов нитей. Сопротивление каждой из них – около 10 Ом. При этом, чем больше высота стекла, чем больше количество нитей. Параллельная система очень надежна, ведь при выходе из строя одной «нитки» другие продолжают нести свою функцию.

Если повреждение нити значительное, то вы его обязательно найдете во время прогрева стекла (об этом мы уже упоминали).

Просто запомните, в каком ряду находится полоска, и на каком расстоянии от края сам разрыв. Бывает, что дефект визуально практически незаметен. В этом случае можно воспользоваться помощью обычного мультиметра.

Особенности ремонта

Разрыв одной или даже нескольких нитей – это еще не повод бить тревогу. Проблему можно устранить несколькими простыми методами:

Неисправности электропроводки

Вариант 2 — ни одна нить (полоска) обогрева не нагревается • Запустить двигатель и включить обогрев заднего оконного стекла.

Усовершенствование лобового стекла

Стекло подобного типа идеально подходит для ВАЗ 2107, поэтому снежное морозное утро больше не сможет испортить вам настроение. Конечно, стекло, имеющее подогрев, достаточно дорого в сравнении с его простым аналогом. Но о таком усовершенствовании лобового стекла вы точно не пожалеете.

Скажите, пожалуйста, как решить вопрос с неработающим обогревом заднего стекла на ВАЗ 2107? (Семен)

Добрый день, Семен. Данная проблема решается путем полной замены обогрева, если вы не знаете, какие именно дорожки не работают. Но если вы хотите сэкономить, то мы дадим вам несколько советов.

Подробная инструкция

• неисправны кнопка (выключатель), реле, предохранитель обогрева заднего стекла
• повреждены провода
• окислены или плохо соединены наконечники
• отсоединился контакт от элемента обогрева стекла.

Усовершенствование лобового стекла Какой предохранитель выбрать для камеры заднего вида с монитором?

Как сделать ремонт нитей обогрева заднего стекла

Ремонт обогрева заднего стекла токопроводящим клеем

Проще всего использовать именно токопроводящий клей для ремонта обогрева заднего стекла автомобиля. Потому что это метод с доказанной эффективностью, который испытан неоднократно и дает эффект на длительное время.

Клей для ремонта нитей обогрева заднего стекла доступен в виде ремкомплекта, где обычно лежит: салфетки для обезжиривания и активации клея, кисточки для нанесения, картонный шаблон с прорезью и другие компоненты.

В таблице собраны самые основные варианты токопроводящего клея, которые рекомендуют использовать автовладельцы.

* по неподтвержденной информации уже снят с производства

Как восстановить дорожку обогрева токопроводящим клеем

1. Выключаем зажигание и систему обогрева.
2. Крепим на помеченное место разрыва шаблон из набора, или если вам не нравится, что он толще вашей родной нити, используем обычный малярный скотч чтобы локализовать место ремонта.
3. Встряхиваем флакон с клеем и наносим кисточкой первый слой.
4. Даем высохнуть около 20 минут.
5. Повторяем операцию еще дважды: наносим клей и даем просохнуть 20 минут. Должно получиться три слоя.
6. Аккуратно ножом или лезвием проходим края шаблона или места крепления малярного скотча. Если этого не сделать, высок риск отрыва нанесенного слоя клея вместе с шаблоном.
7. Снимаем шаблон или малярный скотч.
8. Включаем систему обогрева чтобы проверить ее работоспособность (через сутки).
9. Если какая-то из нитей не заработала, операцию можно повторить.

Во всех вариантах ремонта не пробуйте зачищать края обрыва наждачной бумагой, даже самой мелкозернистой. Нить очень нежная и разрушается моментально. Неоднократно на практике доказано — самый минимальный разрыв тут же превращается в огромную дырку.

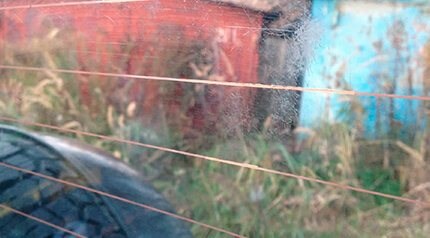

Нити после ремонта

Что делать если дорожки находятся под тонировкой? Сделать ремонт нитей обогрева заднего стекла с тонировкой можно используя два метода. Они подходят для маленьких обрывов в небольшом количестве и в не самых заметных местах. Первый — аккуратно подрезать маленькие кусочки тонировки и использовать описанный выше клей. Второй — аккуратно нанести клей под тонировку используя шприц.

Использование самодельных токопроводящих клеев и/или нитей

Можно приготовить смесь для ремонта нити обогрева в домашних условиях. Для этого берут быстросохнущий клей (например, серии БФ) и добавляют в него металлическую стружку (подойдет медь, латунь, алюминий), в соотношении 1 к 1. Полученной смесью выполняют ремонт по описанному выше алгоритму.

Есть и подвиды такого кустарного метода ремонта своими руками:

Читайте также: Возможные неисправности и их самостоятельное устранение на автономных отопителях eberspacher

Определяем место обрыва

• в управлении реле;
• проверьте состояние предохранителя в коробке;
• осмотрите, насколько надежны штекерные разъемы с обеих сторон заднего стекла. Возможно, их нужно зачистить;
• проверьте также, нет ли обрывов подводящих электропроводов, в самом выключателе;
• если здесь все в порядке, следует проверить токопроводящую нить. Нужно при запущенном двигателе проверить напряжение примерно посредине каждого из участков (полосок) нити. Если прибор показывает около 6 вольт, все в порядке. Если показания около десяти, или, наоборот, около нуля – значит, есть обрыв. Точно установить, где именно обрыв, поможет прием: у прибора остроконечный электрод, обмотанный широкой лентой фольги, ведут вдоль «подозрительной» токопроводящей ленты. Где наблюдается скачок напряжения – там и обрыв;
• но часто обрыв можно буквально увидеть – нить разошлась на каком-то участке.

Пошаговое руководство по диагностике нитей обогревателя стекол: Просто запомните, в каком ряду находится полоска, и на каком расстоянии от края сам разрыв. Бывает, что дефект визуально практически незаметен. В этом случае можно воспользоваться помощью обычного мультиметра.
