Горит лампочка обогрева заднего стекла

С приходом холодов и сезона дождей обогрев заднего стекла становится незаменимой опцией. Всем известно, что любое ухудшение видимости чревато непоправимыми последствиями на дороге. Поэтому, если вы заметили, что отопление не работает, вам следует немедленно обратиться в сервисный центр для диагностики или решить эту проблему самостоятельно.

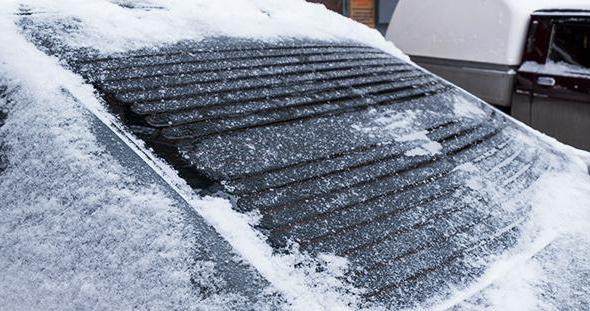

В первую очередь внимательно изучим структуру рассматриваемого объекта. На заднем стекле автомобиля есть токопроводящие провода, которые нагреваются из-за протекающего по ним тока. Они создают тепло. Такие элементы, как реле, проводка и предохранитель, поддерживают его напряжение. Завершается эта элементарная цепочка, конечно же, кнопкой включения.

На схеме ниже подробно описано устройство автомобильного отопителя ВАЗ 2107:

• монтажный блок или так называемый «блок»;
• реле включения / выключения;
• замок зажигания;
• кнопка включения / выключения;
• сигнальная лампа на панели приборов;
• провода обогрева на заднее стекло.

Рено дастер не горит ближний свет причина — Все о Лада Гранта

• Пропала подсветка в багажнике, как исправить? — 2 ответа
• Как отремонтировать подсветку в багажнике Форда Фокус 2? — 1 ответ
• Закоротил разветвитель на прикуриватель и на панели загорелась подушка, ремень и внимание — 2 ответа
• Где появляется знак плюса в блоке предохранителей после запуска Focus 2? — 1 ответ
• Как заменить подсветку прикуривателя в Форд Фокус 2? — 1 ответ

Обогрев заднего стекла логан, схема подключения Данный блок предохранителей на Рено Аркана является самым основным. С него начинается питание всех остальных элементов автомобиля.

Блок предохранителей Renault Duster

Для доступа к предохранителям необходимо отжать два фиксатора крышки и снять ее.

На внутренней стороне крышки нанесена схема расположения предохранителей, а также расположен пинцет для извлечения предохранителей.

Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем

Цепь электромагнитной муфты компрессора кондиционера

Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения

Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне

Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне

Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне

Цепи, находящиеся под напряжением в положении S и А ключа зажигания

Силовые цепи реле включения электрообогревателя салона

Реле в моторном отсеке рено дастер

Реле большой скорости вентилятора системы охлажде­ния

Электродвигатель вентилятора системы охлаждения

Реле малой скорости вентилятора системы охлаждения

Электродвигатель вентилятора системы охлаждения

Реле топливного насоса и катушек зажигания

Главное реле системы управления двигателем

Датчики концентрации кислорода (цепь подогрева), топ­ливные форсунки, клапан продувки адсорбера, обмотки реле К1, К2, КЗ, ЭБУ системы управления двигателем

Электродвигатель вентилятора отопителя

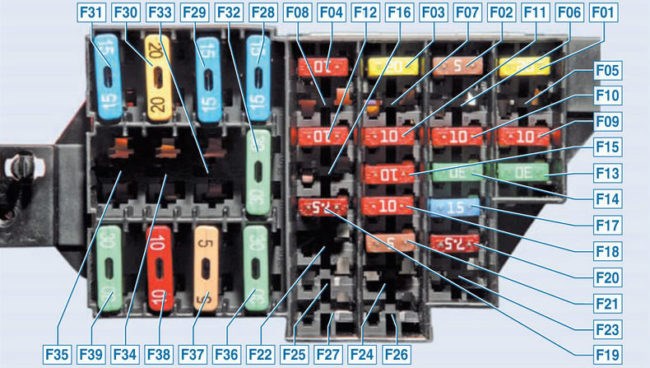

Монтажный блок предохранителей в салоне Рено Дастер.

Расположен в левом торце панели приборов.

Чтобы добраться нужно пальцем поддеть крышку снизу и преодолевая сопротивление защелок снять ее.

Расшифровка предохранителей renault duster в салоне автомобиля

Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения

Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;

Блок предохранителей и реле Renault Duster

Как включить тены renault дастер Кратко о чем эта статья: Электросхема обогрева заднего стекла и боковых зеркал на Рено Дастер

Инструкция по ремонту и эксплуатации Рено Дастер

Renault Duster Система отопления, вентиляции и кондиционирования

Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя различными скоростями.

Дополнительный резистор вентилятора отопителя

Клапаны выхода воздуха из салона (показано при снятом заднем бампере)

Дополнительный электрообогреватель салона

На части автомобилей в корпусе отопителя устанавливают дополнительный электрообогреватель салона. Если рукоятка регулятора температуры повернута в красную зону, а двигатель не прогрет до рабочей температуры, блок управления двигателем включает дополнительный электрообогреватель. Для включения электрообогревателя служат два реле, установленные под панелью приборов.

Блок управления отоплением, вентиляцией и кондиционированием: 1 – регулятор распределения потоков воздуха; 2 – выключатель кондиционера; 3 – рычаг управления режимом рециркуляции воздуха; 4 – переключатель режимов работы вентилятора; 5 – выключатель обогрева стекла двери багажного отделения; 6 – регулятор температуры воздуха

Компрессор кондиционера: 1 – шкив с электромагнитной муфтой; 2 – передняя крышка; 3 – вывод проводов электромагнитной муфты; 4 – корпус; 5 – задняя крышка

Читайте также: Замена прокладки гбц уаз патриот 409 двигатель

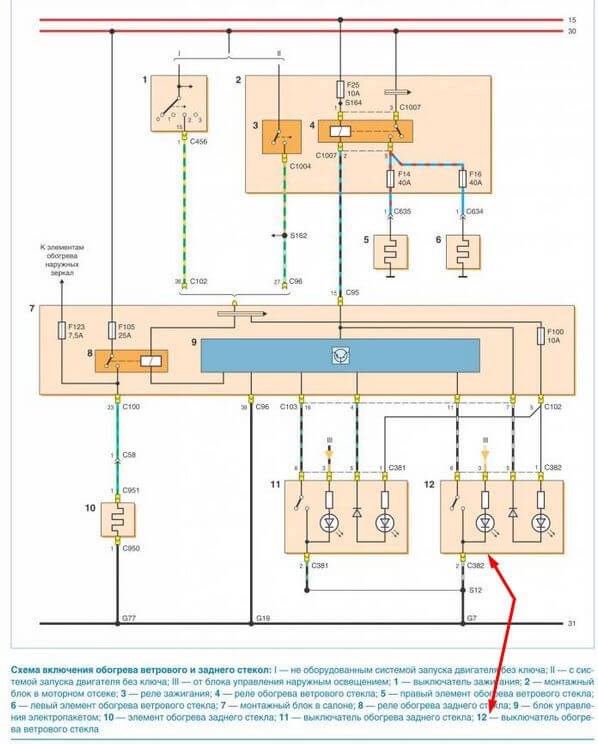

Схема электроснабжения подогрева зеркал и заднего стекла Renault Duster

Обогрев боковых зеркал и заднего стекла необходим для обеспечения безопасности во время движения во время холода. Необходимо обратить внимание, что оба устройства работают одновременно и прекращают функционирование при отключении зажигания или через определенный промежуток времени.

ОтменитьДобавить комментарий

Кратко о чем эта статья: Электросхема обогрева заднего стекла и боковых зеркал на Рено Дастер

Есть что добавить?Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл dustershop77@yandex.ru.

Читайте также: Лада калина универсал слабые места

Установка защиты на вентиляционные решетки под капотом Рено Дастер

Убираем стук бачка омывателя на Рено Дастер

Многие владельцы Рено Дастер сталкивались с казалось бы необъяснимым сильным запотеванием стекол в сырую погоду. В принципе, этот процесс очевиден и снижению запотевания способствует включение кондиционера, н о сейчас мы опишем способ, при котором кондиционером придется пользоваться реже.

Как показывает практика, владельцы Renault Duster удалившие эти накладки, проехали уже более года и не заметили ухудшения со стороны похолодания в салоне, однако отмечают, что интенсивность запотевания снизилась в разы!

Горит лампочка обогрева заднего стекла.

Характеристики кондиционера Рено Логан:

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Для решения проблемы, необходимо разгерметизировать четыре вентиляционных отверстия под обшивкой боковых стенок багажника. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя различными скоростями. Предохранители и реле Renault Arkana: расположение, таблица По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Блок предохранителей и реле в салоне Renault Arkana

Обозначение для рестайлинговых предохранитель прикуривателя рено дастер; электропитания головного устройства звуковоспроизведения от выключателя зажигания

Основные возможные причины поломки

Перестал работать обогрев заднего стекла? Есть несколько причин:

1. Пропало напряжение на элементы обогрева.
2. Порвались нити обогрева.
3. Вышел из строя предохранитель.
4. Вышло из строя реле.
5. Неисправна кнопка включения питания.

Диагностика неисправности

Для того, чтобы проверить, что именно у вас вышло из строя, необходимо идти от наименьшей неисправности к наибольшей.

Внимательно изучив схему, вопросов может быть меньше.

Ремонт обогрева заднего стекла

Пошаговый порядок работ

Проверьте нет ли обрыва в контакте питания.

Для того, чтобы найти повреждённый участок порой достаточно визуального восприятия, однако для наибольшей точности мы советуем воспользоваться тестером. Используя прибор в режиме вольтметра, одной стороной упирают в начало нити, а второй аккуратно ведут по полосе и диагностируя показания прибора. Поврежденное место покажет резкий скачок напряжения на дисплее.

1. После того, как обрыв обнаружен, в первую очередь «обклеиваются» стороны по его бокам вплотную, чтобы не осталось зазоров.
2. Затем наносим токопроводящий клей как минимум в три слоя, с промежуточной сушкой между слоями в пять минут.

Должного результата можно добиться лишь аккуратно проделав работу.

После высыхания всех слоёв, малярную ленту снимают по истечении трёх часов, в это же время можно проверять на работоспособность весь элемент.

Вот так выглядит отремонтированный участок на заднем стекле.

Многие автовладельцы советуют, что перед тем как использовать вновь отремонтированное стекло, должно пройти как минимум 24 часа, так сказать для перестраховки. А так же во время проведения ремонтных работ вместе с клеем использовать тонкую медную нить, чтобы она еще больше способствовала проведению напряжения на повреждённых местах.

Блок в салоне

• Обязательно следить за уровнем хладагента.
• Чистить и продувать конденсатор с радиатором.
• Периодически проверять на засор систему слива конденсата.
• При замене составляющих необходимо менять ресивер-осушитель и делать откачку лишнего воздуха.

Диагностика неисправности Компрессор кондиционера: 1 – шкив с электромагнитной муфтой; 2 – передняя крышка; 3 – вывод проводов электромагнитной муфты; 4 – корпус; 5 – задняя крышка

Как включить тены renault дастер

Проблема коснулась ТОЛЬКО автомобилей с дизельным двигателем.
Машины с 2.0 бензином — всё работает как надо изначально
Машины с 1.6 бензин — фен отсутствует.

Я не поленился, скачал Dialogis 4.1 — 11 гигов блин, в котором пошуровал по дастеру.
В устройстве печки обнаружил интересный элемент.
По каталогу он называется «Нагревательный элемент отопителя»
Каталожный номер 7701060006
По экзисту бьётся, стоит 5600 руб
Вот скриншот с диалоджиса: Элемент номер 11
Вывод: Фен есть!

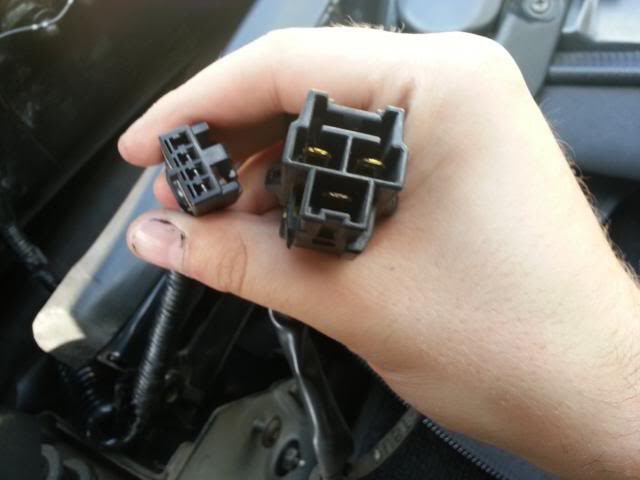

Фото с авто skela Спасибо ему за это!

На данный момент выяснено что фен ТОЧНО на всех 4х4 машинках. Переднеприводные пока под вопросом

ТЭН, есть во всех модификациях Duster (К9К, К4М, F4R), во всех модификациях реле управления одинаковы 40А и 70А, во всех модификациях управление ТЭН-ом через ЭБУ впрыска. В зависимости от типа двигателя, дизель или бензин к ЭБУ впрыска подключаются:
— датчики t воздуха системы впрыска №244 и датчик t охл. жидкости №272(бензин)

— датчик t воздуха системы впрыска №244 и датчик t на входе воздушного фильтра сист. вент. салона №1287(дизель)

Скорей всего эти датчики являются отправной точкой в управлении включения ТЭНа.

Так вот, я нашел не сильно умный способ но крайне эффективный, когда можно стоя на месте, да и вообще в целом ускорить прогрев салона.

Инструкция владельцу

Усовершенствование лобового стекла Сначала, обладатели обращают свое внимание на уникальные расходники для Рено Дастер, считая, что применение оригинала — самое разумное и рациональное решение трудности.

Обозначение для рестайлинговых

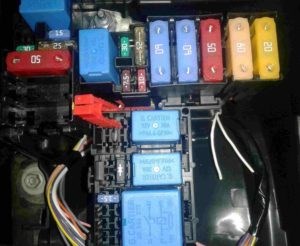

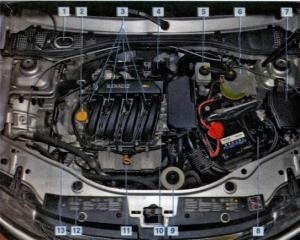

Блок под капотом
