Основы ремонта, замены и тюнинга фар на автомобилях Мазда 6 GG и других моделях

Оптика является одним из основных компонентов автомобиля, обеспечивающим безопасное движение автомобиля в темное время суток. Поэтому, если перегорели источники света ламп, каждый автовладелец должен знать, как правильно их поменять. В этой статье мы рассказываем, как поменять лампочки в фарах Mazda 6 GG и как можно настроить оптику.

Фара Mazda — это устройство, используемое для освещения поверхности дороги в темное время суток. Как заменить лампочки в фарах дневных ходовых огней, противотуманных фар и задних фонарей Mazda CX5 или Mazda 6 — читайте ниже.

Лампы ближнего света

1. Во-первых, убедитесь, что фары выключены.
2. Откройте капот. В задней части корпуса оптики установлены источники освещения ближнего, а также дальнего света. Так лампочка, которая ближе к краю, относится к ближнему свету.
3. Если вы меняете лампу в правой фаре, сначала запустите двигатель и поверните руль до упора влево, если лампочка в левой фаре, то до упора вправо. Затем двигатель можно заглушить.
4. Далее откручиваем винты, повернув их против часовой стрелки и так же частично снимаем пыльник.
5. Затем нужно повернуть крышку против часовой стрелки и снять ее.
6. К источнику света подключена электрическая вилка, ее необходимо отключить и вытащить.
7. Лампочка фиксируется пружинным держателем, его также необходимо отсоединить. Затем защелку отводят в сторону, это освободит источник света.
8. Аккуратно потяните за устройство и снимите его с места. Замените его на новый и соберите в обратном порядке.

Фотогалерея «Меняем лампочки ближнего света»

Лампы ДХО на моделях CX-5 расположены в наиболее доступном месте, поэтому с их заменой не должно возникнуть проблем.

1. Откройте капот и отсоедините аккумулятор.
2. Отсоедините разъем питания от ДХО.
3. Источник света ДХО необходимо вращать против часовой стрелки. В случае, если повернуть устройство сложно, можно ослабить два винта, фиксирующие прижимную пластину.
4. Снимите лампу ДХО и замените ее новой, собрав фару в обратном порядке.

Задние фонари

1. Для начала нужно снять пластиковые фиксаторы и частично разобрать обшивку багажника. Чтобы снять фиксатор вкладыша, снимите стержень, расположенный в центре.
2. Это даст вам прямой доступ к задней части фонарей.
3. Извлеките картридж с устройством, повернув его против часовой стрелки.
4. Отсоедините вилку питания от устройства и замените ее на новую.
5. Сборка производится в обратном порядке (автор видео AutoWorks).

Предохранители Мазда 6 GG: где блоки, схемы предохранителей Mazda 6 1, бензонасоса, омывателя

Правильная замена предохранителей

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Система освещения салона 1 передняя штурманская лампа с люком ; 2 передняя штурманская лампа без люка ; 3 задняя штурманская лампа; 4 лампа. Проблему с электрикой нужно проверять в последнюю очередь, и, если вы ничего не понимаете в электричестве, самостоятельно разбираться с ремонтом не стоит, он может оказаться довольно сложным. Не горит лампочка ближнего света: основные причины и устранение неисправности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Горит только одна фара. Ближний свет фар не горит, а дальний горит? Способы решения проблемы

1. Отключите оптику, проверьте выключатель.
2. Откройте капот и отсоедините отрицательную клемму аккумуляторной батареи.
3. Отсоедините штекер с кабелем, присоединенным к ПТФ.
4. Затем вам нужно будет поднять корпус воздушного фильтра.
5. Как только это будет сделано, нажмите на фиксирующий язычок, расположенный в верхней части уплотняющей крышки, чтобы снять ее.
6. Извлеките устройство и замените его новым.

Замена и регулировка ламп ближнего света для мазда 6 2002-2008. Система управления освещением при движении автомобиля
Система управления освещением при движении автомобиля автоматически управляет работой фар ближнего света и TNS при выключении зажигания посредством специального блока.

Блок предохранителей в салоне Mazda 6 до рестайлинга

Для получения доступа к салонному блоку, где расположены предохранители и реле Mazda 6 GG, понадобится снять декоративный кожух под приборной панелью.

Схема защитных устройств японской машины до рестайлинговой версии включает в себя:

• R1 – насос подачи топлива;
• R2 – вентилятор отопительного радиатора;
• 1 – ЭБУ ДВС;
• 2, 9 – панель приборов (5А);
• 3 – подогревательный комплекс кресел и стекла сзади;
• 4 – дополнительные электроцепи, обогревательная система наружных зеркал (7.5А);
• 5 – дворники и омывающий комплекс (20А);
• 6 – SRS, ABS;
• 7 – огни заднего хода (5А);
• 8 – управляющая программа кондиционирования;
• 10 – предохранитель прикуривателя Мазда 6 GG;
• 11 – подсветка багажного и салонного пространства;
• 12 – дворники сзади (10А);
• 13 – регулятор положения зеркал (5А);
• 14 – цепь для использования вспомогательных приборов;
• 15, 17 – электрические подъемники стекол (20, 40А);
• 16 – центральный замок (30А).

Фары Mazda 6 (GG и GH), CX 5 и 7: выбор, замена и тюнинг ламп ближнего света, задних фонарей, ДХО и ПТФ

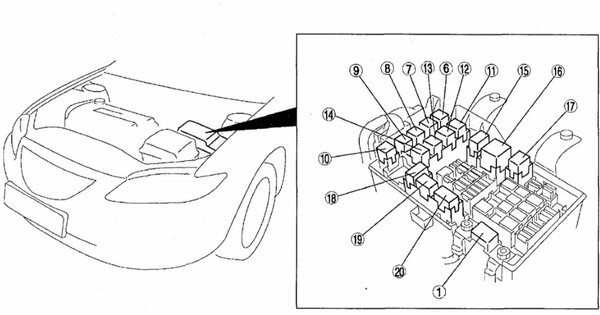

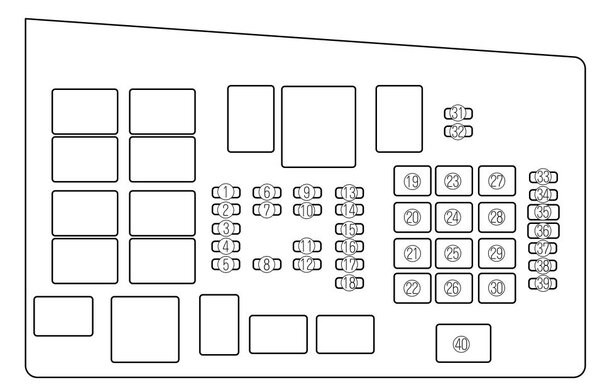

• 1 – основная плавкая вставка Mazda 6 GG;
• 6, 8, 10, 18 – охлаждающий вентилятор радиатора №2, 3, 4, 1;
• 7 – звуковой сигнал;
• 9 – реле стартера;
• 11 – низкочастотный динамик;
• 12 – подогревательный комплекс стекла сзади;
• 13 – ПТФ;
• 14 – управляющая программа кондиционирования;
• 15 – основное реле;
• 16 – оптика;
• 17 – габаритные огни;
• 19 – омывающий комплекс оптики;
• 20 – ПТФ.

Cхема предохранителей Mazda 6: месторасположение и способы замены видим клему поворачиваем против стрелки lockнажимаем на пружинку и оттягиваем ее

Система освещения автомобиля Мазда 6 (GG)

Система наружного освещения автомобиля
Рис. 7.10. Система наружного освещения автомобиля Mazda 6: 1 – передний комбинированный фонарь; 2 – задний комбинированный фонарь; 3 – внутренний комбинированный фонарь;.

Передний комбинированный фонарь
Рис. 7.11. Передний комбинированный фонарь: 1 – лампа фары (ближний свет); 2 – лампа газоразрядной фары (ближний свет); 3 – лампа переднего указателя поворота; 4 – лампа.

Конструкция и работа газоразрядной фары
Импульс высокого напряжения (переменный ток напряжением приблизительно 25 000 В) от блока управления газоразрядной фары подается между выводами ее лампы, инициируя.

Функция обнаружения неисправностей фары
Функция обнаружения падения напряжения на входе Если входное напряжение блока управления газоразрядной фары (9–16 В) меньше нормы (за исключением снижения напряжения.

Система автоматического выравнивания фар
Рис. 7.14. Система автоматического выравнивания фар: 1 – блок управления автоматического выравнивания (главный); 2 – блок управления автоматического выравнивания.

Работа фар при изменении загрузки автомобиля
1. В соответствии с колебаниями подвески, датчики автоматического выравнивания, установленные в передней и задней части автомобиля, посылают сигнал блоку управления.

Работа фар при движении автомобиля
1. При движении с включенными фарами блок управления автоматического выравнивания (главный) получает на вход сигнал скорости автомобиля от блока системы ABS/TCS HU/CM.

Система управления освещением при движении автомобиля
Система управления освещением при движении автомобиля автоматически управляет работой фар ближнего света и TNS при выключении зажигания посредством специального блока.

Задний комбинированный фонарь и внутренний комбинированный фонарь
Для рассеяния и отражения света ламп заднего комбинированного и внутреннего комбинированного фонарей используется ступенчатый отражатель. Плоская, неразрезанная линза.

Система освещения салона
Рис. 7.19. Система освещения салона: 1 – передняя штурманская лампа (с люком); 2 – передняя штурманская лампа (без люка); 3 – задняя штурманская лампа; 4 – лампа.

Замена предохранителей на Mazda 6

Сломался предохранитель Водителю на заметку. Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.

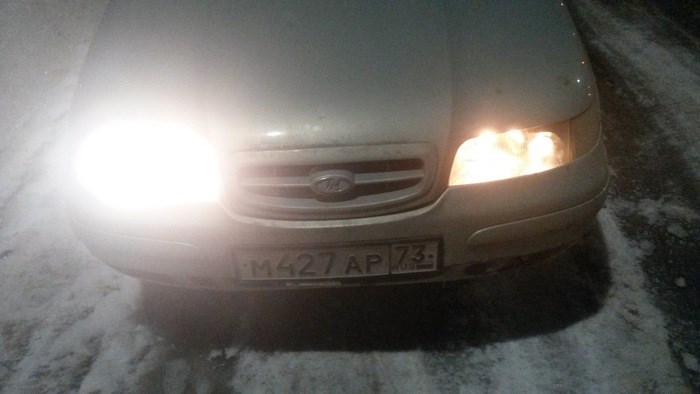

Почему лампочка ближнего света горит тускло

Есть всего несколько причин, из-за которых лампочка ближнего света горит тускло. Рассмотрим их далее.

Проблему с электрикой нужно проверять в последнюю очередь, и, если вы ничего не понимаете в электричестве, самостоятельно разбираться с ремонтом не стоит, он может оказаться довольно сложным. Если лампочка ближнего света горит тускло сначала нужно исключить все другие причины такой неисправности.

Проверьте само стекло фары. Для этого ее нужно рассмотреть на просвет. Если солнечные лучи легко проникают через стекло, фара гладкая, без вкраплений, то и светить она будет ярко. Если же она затерлась или потускнела, нужно либо заменить стекло, либо отполировать его. Можно использовать любой абразив малой жесткости, но эффективнее будет применять специальные полировочные пасты.

Для светодиодных ламп или ламп, работающих на инертных газах, характерна проблема тусклого свечения после определенного срока эксплуатации. А вот галогенные и другие «газовые» лампы могут начать светить менее ярко из-за плохой герметичности. Если нарушена целостность таких осветительных приборов, то свои исходные качества они потеряют довольно быстро.

Срок службы светодиодных фар составляет около ста тысяч часов, а производители дают гарантию, что до 90% это срока лампа будет светить с исходной яркостью. Поэтому, если светодиодная лампочка ближнего света горит тускло, то, скорее всего, причина в заводском браке.

В салоне

• необходимо обезжирить поверхность колбы перед установкой, иначе велик риск того, что лампа сразу же перегорит из-за загрязнений;
• голыми руками работать со стеклянной колбой не рекомендуется. Это может привести к тому, что на ней останутся жировые следы, которые не удастся удалить, и лампа будет испорчена. Оптимальный вариант — использовать хлопковые перчатки, а если их нет под рукой, можно обернуть колбу тканью или салфеткой.

Основные причины

Информация по схемам актуальна для моделей Мазда 6 (GG) 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Как Снять Фару Мазда 6 Gh

Ремонт деликатный

Самостоятельный ремонт автомобиля может стать большим удовольствием для многих автолюбителей, а также сэкономить немного денег. Большинство ремонтных работ лучше поручить специалистам, но есть некоторые, которые вы можете легко выполнить самостоятельно.

Например, владельцы Mazda 6 могут заменить фару своими руками в случае поломки, механического повреждения или при желании поставить рестайлинг. Давайте посмотрим, как легко, не теряя времени на выполнение задачи.

Снятие фар для 6 Mazda

Для всех манипуляций полезна отвертка (также отвертка при отсутствии последней), храповик, удлинитель и головки (10 и 8). Когда все в ваших руках, вы можете начать снимать фары.

Выключить бампер

Дизайнеры Mazda 6 постарались сделать так, чтобы такой процесс, как обычная смена фар, сопровождался дополнительной работой. К сожалению, вы не можете обойтись без снятия бампера.

Для того, чтобы удалить его, вам необходимо:

Откройте крышку и снимите решетку.Решетка фиксируется непосредственно снизу на защелках и двумя винтами сверху. Открутите винты и вы сможете безопасно снять решетку. В некоторых случаях гриль опирается на 2 болта. Вы также должны немедленно удалить зажимы (вы можете использовать плоскую отвертку для легкого удаления). Они расположены справа от болтов или винтов.

Что говорят автолюбители о работе ламп ближнего света

1. Для моделей без системы корректировки света, регулировка вертикального направления производится при помощи специального винта, который находится между лампами дальнего и ближнего света. Регулировка горизонтального направления осуществляется при помощи винта, находящегося между лампами ближнего света и поворота. Вращением этих винтов подбирается оптимальная величина и расположение светового пятна.
2. Для модификаций Мазда 3, в которых установлен корректор фар, регулировка осуществляется несколько другим способом. Непосредственно на самой фаре находится механизм регулировки светового потока. Для вертикальной регулировки необходимо плоской отверткой вращать верхний винт по часовой стрелке, либо против нее. Боковым винтом при помощи крестовой отвертки регулируется горизонтальный поток.

Самостоятельная замена предохранителей Мазда 6 В каждом из этих случаев исправить ситуацию можно своими силами.

Основные виды главных фар

По своему принципу устройства фары разделяются на два типа: европейские и американские. Ключевая разница между головным светом заключается в следующем:

• Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.
• Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.
• Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.
• Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Основные виды главных фар

1. Не горит лампа ближнего света. В наших авто установлены двухнитиевые галогенные лампы, т.е. и ближний и дальний свет фар даёт одна лампа, просто загораются разные нити лампа. Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье
2. Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы как найти, проверить и заменить предохранитель вы найдёте в статье .
3. Окислились провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары.
4. Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней. Проблема типичная: отошёл или окислился провод.
5. Постоянно перегорает предохранитель ближнего света. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта:

• где то коротит провод;
• опять же плохой контакт с предохранителем.

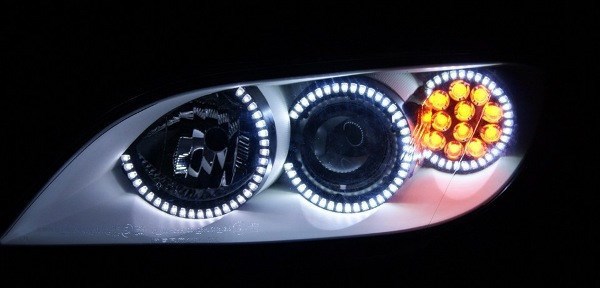

Ангельские глазки в родные фары Запчасти доступны на различных интернет сервисах. Их стоимость напрямую зависит от качества. Монтаж линзы Mazda 6 GG не требует наличия специальных навыков, что даёт возможность на самостоятельное проведение операции.
