Предохранители и реле Volkswagen Polo седан

Фольксваген Поло — это современный автомобиль от немецкого производителя, который нравится многим автовладельцам. Красивые формы кузова и комфортный салон притягивают любителей недорогих автомобилей. Но даже у надёжных моделей немцев встречаются определённые нюансы и неполадки.

Обо всём, что связано с электрикой, защитой электронных цепей и схемами Поло комфорт и хайлайн, вы можете прочитать в этой статье. Если вдруг какое-то оборудование, например предохранители и реле Volkswagen Polo выйдет из строя, в списках указаны нужные предохранители, реле и схемы, а в комментариях вы найдёте пути решения распространённых проблем.

В этой статье описаны предохранители и реле Volkswagen Polo в комплектациях ComfortLine и HighLine. В комплектации TrendLine нумерация и обозначение некоторых предохранителей могут отличаться.

При определении исправности предохранителей пользуйтесь тестером, это позволит исключить ошибки, быстро прозвонить нужные цепи или замерить напряжение в разъёмах. Всегда возите при себе резервные предохранители и реле, т.к. они могут вас выручить в момент неожиданной поломки или короткого замыкания.

Не горит задний габарит на поло седан

Не горит стоп-сигнал: возможные причины, решение проблемы и рекомендации Устанавливаем новую лампу W5W в обратной последовательности.

Процесс замены

В обновленной версии Поло появятся еще более изящные фонари со светодиодами. Каждый автомобиль рано или поздно подвергается ремонту элементов освещения. Можно, конечно, обратиться в сервисный центр и отдать солидную сумму денег за замену ламп накаливания, а можно поменять все самостоятельно.

Другое дело, если автомобиль поучаствовал в аварии, и стеклянный корпус треснул. Тогда замена фонаря обойдется несколько дороже, чем покупка лампочек. Так или иначе методика снятия и установки детали одна и та же.

Конструкция заднего фонаря Перед тем, как приступить к процедуре, следует внимательно изучить конструкцию заднего фонаря седана. Снаружи находится сам корпус. Под ним расположены четыре лампочки: Все составляющие крепятся к специальной металлической колодке, которую удерживает винт с фиксатором, расположенный внутри багажного отделения.

Если габарит не работает, это еще не означает, что перегорела лампочка.

Фольксваген Поло седан предохранители и реле

• переключатель регулятора световых лучей устанавливается в положение «0» (т. е. в машине только водитель или водитель с передним пассажиром);
• включается ближний свет;
• одна из фар прикрывается непрозрачным материалом;
• выполняется регулировка светового луча в вертикальной плоскости путём вращения крестообразной отвёрткой регулятора, который расположен ближе к оси автомобиля;
• те же манипуляции выполняются со вторым регулятором;
• закрывается вторая фара, и процедура повторяется;
• регулировка ПТФ выполняется таким же образом.

Фольксваген Поло седан замена лампы заднего хода Все реле в автомобиле вынесены на отдельный монтажный блок, который находится в приборной панели с левой стороны от водителя.

Неисправность светодиодных стоп-указателей

Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.

Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Блок предохранителей и реле Фольксваген поло седан

2276-6-13-15-09

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если перестали регулироваться зеркала, проверьте проводку между кузовом и передними дверями, и внутри самих зеркал. Для них используются два предохранителя седьмой также проверяет свечение цифр и одиннадцатый запускает мотор-редукторы в фарах. Блок предохранителей и реле Фольксваген поло седан По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Замена ламп Фольксваген Поло — до 2015 года

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях; вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

2276-6-13-15-01 17 (10 А) — э/м клапан адсорбера, лямбда-зонды.

Блок предохранителей Volkswagen Polo седан

Для доступа к блоку C в моторном отсеке освободите пластмассовые защелки и снимите крышку монтажного блока

Обозначение предохраните­ля (номинальный ток, А)

Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения

Блок управления электродвигателем вентилятора системы охлаждения

Для доступа к монтажному блоку A в моторном отсеке необходимо нажать на фиксатор крышки предохранителей и снимаем крышку

Предохранители монтажного блока А в моторном отсеке

Обозначение предохраните­ля (номинальный ток, А)

Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей SВ4, SB20 SB56, реле стояночных огней, реле электропитания клеммы 30

Блок управления усилителя рулевого управления

Блок управления вентилятора системы охлаждения

Блок предохранителей и реле фольксваген поло седан в салоне.

Блок предохранителей находится под рулем за пластиковой крышкой.

Чтобы добраться до предохранителей в салоне необходимо потянуть крышку монтажного блока и снять ее

Обозначение предохранителя (номинальный ток, А)

Подрулевые переключатели, насос омывателя ветрового стекла

Реле топливного насоса, блок управления двигателем

Регулятор направления пучков света фар, фонари подсветки номерного знака

Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели

Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания

Расположение элементов

Обозначение предохранителей с крышки блока Помощь с перераспределением напряжения оказывает блок C. Для доступа к нему нужно отсоединить пластиковые фиксаторы по бокам в моторном отсеке и снять крышку. Перед нами сгорят еще 6 предохранителей. Их схема в некоторой степени повторяет установленную в блоке А.

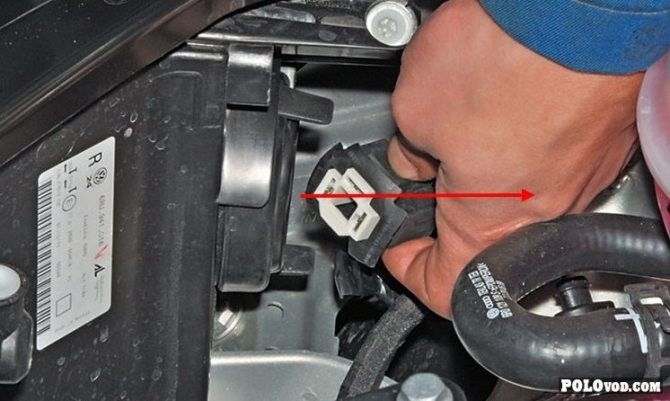

Предохранители и реле в салоне Фольксваген Поло седан

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Схема блока предохранителей Фольксваген Поло седан

Обозначение предохранителей с крышки блока

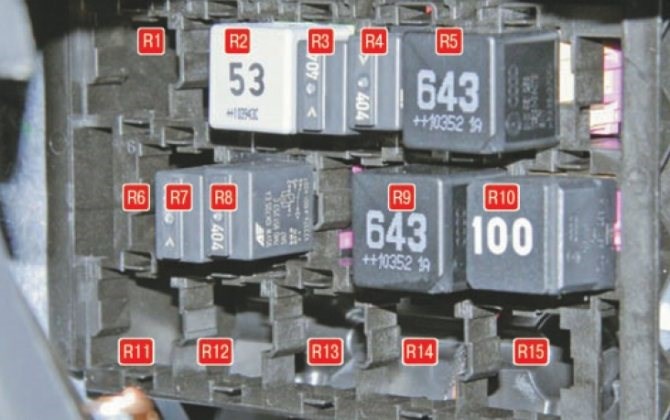

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Контроль исправности предохранителей

• контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
• Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
• «Туман» — 54 (15А).
• Стоп-сигналы и указатели поворота — 43 (15А).
• Габариты левой фары и левого заднего фонаря — 57 (5А).
• Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
• Задний противотуманный фонарь — гнездо 18 (5А).
• Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
• Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
• Габариты правой фары и правого заднего фонаря — 58 (5А).

Блок предохранителей в салоне B -SB- (1) Реле топливного насоса, блок управления двигателем

Монтажный блок предохранителей “С” в Фольксваген Поло седан

Монтажный блок предохранителей “С” расположен под капотом автомобиля справа от аккумулятора, по ходу движения автомобиля. Так для доступа к предохранителям нужно снять защитную крышку освободив пластмассовые фиксаторы (пример на фото).

Схема расположения предохранителей в блоке “С”

Назначение предохранителей блока “С” в Фольксваген Поло седан

Конструкция заднего фонаря

Схема предохранителей в салоне Фольксваген Поло 4

Ни в коем случае не следует производить замену голыми руками. Жировые разводы с пальцев остаются на поверхности ламп, ухудшая показатели габаритного огня.

Схема реле и предохранителей Фольксваген Поло седан в салоне

Плавкие предохранители и вставки

Предохранитель прикуривателя Фольксваген Поло седан находится под номером 42.

Салонный блок:

5 — резервный.

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если мотор отопителя не крутится совсем, проверьте его исправность, подав на него напрямую питание 12 В. Большую группу составляют заглушки , защищающие систему отопления и кондиционирования 22 5А , 25 5А и 40 30А. Неисправность генератора автомобиля По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

2276-6-13-15-08

• генератора – SA3, 150 А;
• электроусилителя руля – SA4, 50 А;
• системы антиблокировки ABS – SA5, 25 А;
• бензонасоса, стартера, переключателя, расположенного под рулём. Он же является предохранителем ближнего света в Поло седан и габаритных огней – SA3, 110 А
• блока управления вентилятором – SA6, 30 А.

4 — резервный. 35 (10 А) — система управления двигателем, питание подкапотного электрооборудования.
