5 — резервный.
6 (5 А) — приборная панель. Если перестали работать стрелки, датчики или дисплей бортового компьютера на приборной панели, проверьте кроме этого, предохранители 18, 20, 38. Проверьте также разъём с проводами с тыльной стороны приборной панели.
7 (5 А) — лампы освещения госномера, корректор угла наклона фар.
9 (5 А) — антиблокировка тормозов ABS. Если перестала работать система ABS и на приборной панели загорелась одноимённая лампа, проверьте силовые предохранители 1, 4 и SA5 под капотом, а также датчики, расположенные у колёс. Скорее всего их провода перетёрлись, обломились или неплотно подключен разъём.
10 (5 А) — цепь реле стартера, управление электрооборудованием, датчик скорости. Если не работает стартер, проверьте кроме этого, предохранители 19, силовой предохранитель SA3 под капотом и реле R3. Если автомобиль из салона куплен недавно, и в морозы перестал крутить стартер (щёлкает), скорее всего в нём замёрзло масло, нужно прогреть автомобиль.
11 (5 А) механизм корректора угла наклона фар.
12 (5 А) — электрорегулировка боковых зеркал. Если перестали регулироваться зеркала, проверьте проводку между кузовом и передними дверями, и внутри самих зеркал. Чтобы включить подогрев зеркал, поверните джойстик регулировки зеркал на 180 градусов.
14 (5 А) — подушки безопасности. При запуске двигателя лампа подушек безопасности на приборной панели должна загораться примерно на 5 секунд и гаснуть. Если она продолжает гореть, значит есть неисправность или сохранённая ошибка аварии в памяти. Для установки точной причины нужна диагностика.
15 (5 А) — обогрев форсунок стеклоомывателей. Обогрев форсунок работает при включении обогрева зеркал (поворот джойстика на 180 градусов). Если не работает, проверьте соединения и состояние проводов под капотом в месте подключения к форсункам.
17 (10 А) — э/м клапан адсорбера, лямбда-зонды.
18 (5 А) — задняя противотуманная фара, приборная панель.
19 (5 А) — лампы передних габаритных огней, аудиосистема, блок управления электрооборудованием, сигнал положения «запуск двигателя» ключа в замке зажигания.
20 (5 А) — подрулевые переключатели, приборная панель. См. пред. 6.
21 (10 А) — свет в салоне и багажнике. Если плафон освещения не работает ни в одном положении, проверьте лампы в нём, переключатель и проводку. Если свет не загорается только при открытии дверей, проверьте концевые выключатели в дверях, их разъёмы и проводку от них до блока управления.
22 (5 А) — климат-контроль, блокировка ключа в замке зажигания. Если при включении печки и выставлении горячей температуры, дует холодный воздух, скорее всего у вас низкий уровень антифриза в бачке или попал воздух в систему охлаждения.
Проверьте также не засорились ли воздухозаборники, вентилятор и радиатор, при необходимости почистите. Дело может быть и в заслонках, проверьте чтобы они открывались и закрывались корректно. Если мотор отопителя не крутится совсем, проверьте его исправность, подав на него напрямую питание 12 В.
Схема предохранителей и реле Volkswagen Polo с 2010 года
Управление приборами
Блок предохранителей и реле Фольксваген поло седан
Как на фольксваген поло поменять лампочку габарита заднего на Штатный же вариант проводки довольно прост и состоит из следующих элементов:
Схемы блока предохранителей
Приборная доска
На автомобиле с правым рулем эта панель является зеркальной.
Назначение предохранителей в панели приборов

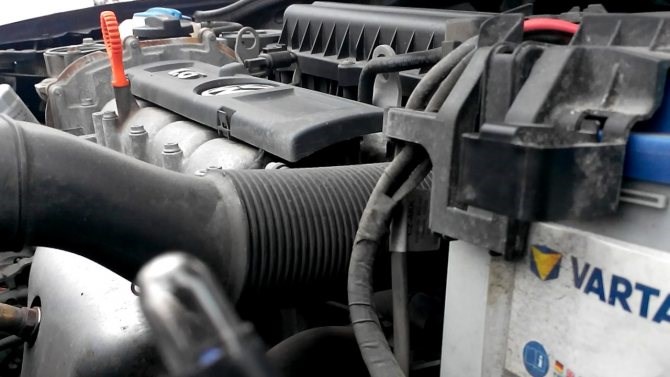

Главный блок предохранителей
Назначение предохранителей в главном блоке предохранителей
Ищем сгоревший предохранитель и правильно меняем его
- контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
- Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
- «Туман» — 54 (15А).
- Стоп-сигналы и указатели поворота — 43 (15А).
- Габариты левой фары и левого заднего фонаря — 57 (5А).

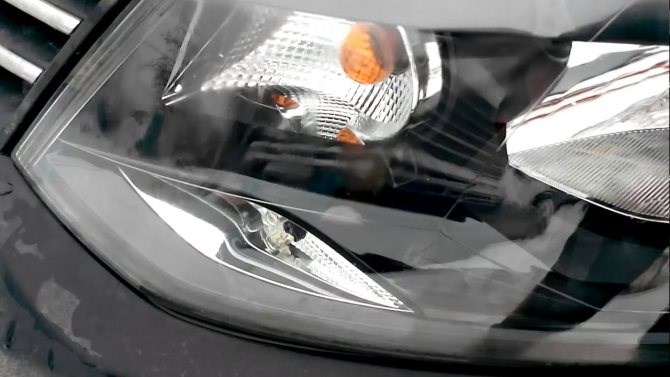

- Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
- Задний противотуманный фонарь — гнездо 18 (5А).
- Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
- Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
- Габариты правой фары и правого заднего фонаря — 58 (5А).
Замена ламп в заднем фонаре volkswagen polo седан — Журнал Автопарк Блок управления усилителя рулевого управления
Схема реле и предохранителей Фольксваген Поло седан в салоне

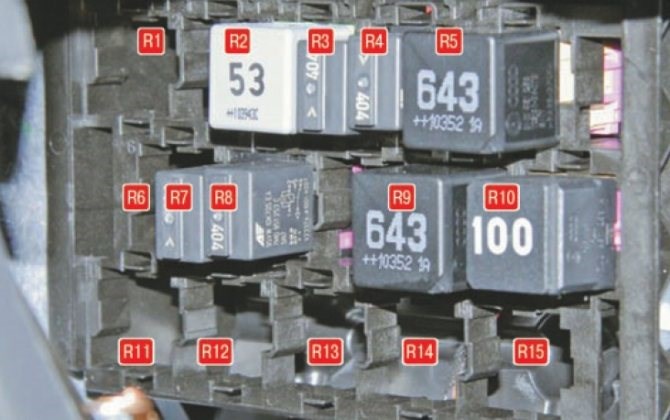

| Номер на схеме | За что отвечает |
