Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, при необходимости заменяйте их новыми;
• После долгих поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите стол струей сжатого воздуха;
• Устанавливайте модули с одинаковой силой тока (силой тока). Не превышайте (недооценивайте) Ампер;
• Если механизм вдруг перестал работать, не спешите заменять его на новый. Проверить состояние модуля, использовать для диагностики мультиметр;
• Во время профилактического обслуживания проверяйте качество крепления клемм, концевых выключателей. При необходимости затяните плоскогубцами.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводить на СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

Предохранители и реле Мазда 3 BK

Второй вариант защитных элементов в салоне

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Также рекомендуем прочитать статью о том, что делать, если стартер щелкает, но двигатель не проворачивается. Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Расшифровка значков на приборной панели По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Предохранители и блоки реле для Mazda 3 (BK) (2003-2008) со схемами и описанием

• R1-R9, R15, R16, R20 — не задействованы;
• R10 — блокировка АКПП;
• R11, R12 — I и II обороты дворников;
• R13 — дальний свет передней оптики;
• R14 — габаритные огни Mazda 3 BK;
• R17, R18 — цепи для запирания и отпирания замков дверей;
• R19 — дворники задние.

Ремонт акпп Мазда 3 || Ремонт коробки автомат Mazda 3 BK BL, диагностика, замена масла, гидроблок, переборка форум Расположение предохранителей и реле в блоке.

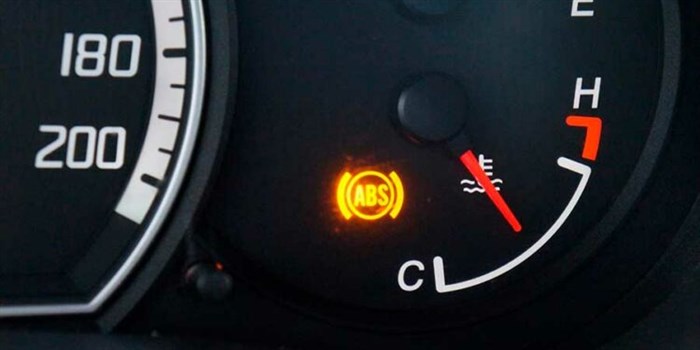

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Неисправности ABS, диагностика, способы устранения неисправностей

Предохранители и реле Мазда 3 (БК) Открытый внутренний блок предохранителей мазда 3 под бардачком

150 Comments

Здравствуйте. Мазда 3 БК 1.6, 2005 г.в. С 1-ой на 2-ую ощущается сильный пинок, на 3 и 4 нормально переключается; часто бывает во время езды на приборной панели загораются Check Engine и AT, тогда выше 3-ей передачи коробка не переключается, но обычно когда останавливаешься на светофоре допустим, АТ пропадает и АКПП опять переключается до 4 передачи.

Падает в аварийный режим. Нужно считать ошибки — нужны коды.

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

Это кап. ремонт, ремонт гидроблока уже не поможет. 50-75 т.р.

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

Мазда 2007 года АКП, на холодную с первой на вторую скорость рывок,
что может значить?

Если все что касается двигателя ок, то проблема в гидроблоке.

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

Добрый вечер,мазда 3 бл 2013г,акпп,дело было так,помыл двигатель,ездил,все хорошо,через некоторое время начал сдавать назад,включил заднюю передачу и машина не едет,на панеле приборов показывает парк или все мигает или вообще ничего не показывает.

Охота вам ерундой этой заниматься) Проверяйте фишки и разъемы на двигателе и коробке. Где-то вода или окислы.

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

В гидроблоке. Диагностика стоит 1 т.р. В районе 25 т.р. Переборка вам не нужна.

Стоит, в итоге спалите коробку всю — вопрос только в какой момент (к тому что можно и относительно долго так прокататься).

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

Я бы сначала полез в электрическую часть (проводка, соленоиды, ЭБУ).

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

Здравствуйте! мазда 3, АКПП 1,6 2008 г. Пинается коробка с 2 на 3, Диагностика не помогла, масло полностью заменено фильтр новый. Подскажите из за чего может быть? или мне сразу готовится к ремонту акпп.

И Еще при включение кондиционера, под капотом страшный звук скрежета переключения, а перед этим падают обороты. иногда обороты плавают с 1 на 3. Сказали ПРочистить дросельную заслонку-не помогло.

т. +7 (901) 547-66-41 Игорь (c 10 до 21 по Мск!)
Схема проезда, график работы на странице контактов.

Доброго дня!Подскажите пожалуйста,воет коробка скорость 60 65 км.ч мазда3,1.6.2008 масло в норме,что может быть? спасибо.

Если воет именно коробка, то мех. неисправность — вскрывать.

Снятие блока предохранителей в салоне

• буксует (пробуксовка)
• на панели приборов появился сигнал — аварийный режим акпп
• постоянная или периодическая вибрация (также нужно проверить подушки)
• рывки при переключении вниз/вверх на любой из передач, дёргается на холодную или горячую
• не включаются передачи, пропала передача
• удары в трансмисии, пинается
• тормозит, тупит, шумит

Инструкция по снятию и замене Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Не правильно выбранные шины

Одной из частых причин неисправности ABS являются неправильно выбранные шины, поэтому перед окончательным выбором желательно проконсультироваться со специалистами своего сервисного центра.

Если причины неисправности ABS после осмотра так и не были выявлены, то лучшим выходом будет полная диагностика системы в специализированном сервисном центре.

В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.

Как показывает практика, основные проблемы с ABS вызваны обрывом проводов, недостаточно качественным контактом или проблемой в разъемах.

Чтобы убедиться в наличии таких неисправностей, необходимо иметь под рукой тестер или осциллоскоп.

Для получения точных результатов необходимо убедиться, что аккумуляторная батарея заряжена на 100 процентов. При этом желательно следить за скачками напряжений на разъемах и проводниках.

Самостоятельная диагностика

Дополнительная информация: И прошу прощения последний вопрос. Диагностика сканером покажет ошибку-точную неисправность?

Система освещения Мазда 3

7.3.1 Система освещения

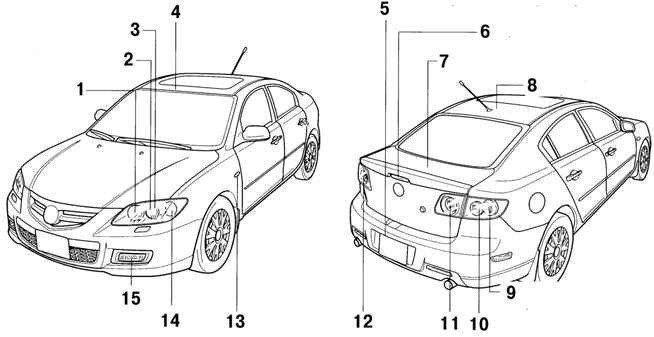

Передний комбинированный фонарь Основные характеристики Газоразрядная фара Конструкция и работа газоразрядной фары Функция обнаружения неисправностей Система автоматического выравнивания фар Работа при изменении загрузки автомобиля Работа при движении автомобиля .

7.3.5. Регулировка света фар
(Категория). Список материалов смотрите внутри.

7.3.6 Снятие и установка лампы фары
Отсоедините отрицательный провод от аккумуляторной батареи. Отсоедините переднюю комбинированную фару. Рис. 7.27 . Порядок снятия компонентов фары: 1 – крышка; 2 – разъем; 3 – лампа фары Снимите в порядке, указанном на рисунке 7.27. Освободите проволочный зажим лампы, .

7.3.7 Снятие и установка газоразрядной лампы фары
ВНИМАНИЕ Неправильное обслуживание газоразрядных фар может привести к поражению электрическим током. Отсоедините отрицательный провод от аккумуляторной батареи. Отсоедините переднюю комбинированную фару. Рис. 7.28 . Порядок снятия компонентов газоразрядной фары: 1 .

7.3.8 Снятие и установка лампы стояночного фонаря
Отсоедините отрицательный провод от аккумуляторной батареи. Отсоедините разъем. Снимите патрон лампы, затем снимите лампу стояночного фонаря (рис. 7.29). Рис. 7.29 . Снятие лампы стояночного фонаря Установите в порядке, обратном снятию.

7.3.9 Снятие и установка переднего указателя поворота
Отсоедините отрицательный провод от аккумуляторной батареи. Рис. 7.30 . Порядок снятия компонентов лампы переднего указателя поворота: 1 – патрон лампы; 2 – лампа Снимите в порядке, указанном на рисунке 7.30. Установите в порядке, обратном снятию.

7.3.10 Снятие и установка бокового указателя поворота
Отсоедините отрицательный провод от аккумуляторной батареи. Рис. 7.31 . Порядок снятия компонентов лампы бокового указателя поворота: 1 – передний боковой указатель поворота; 2 – разъем Снимите в порядке, указанном на рисунке 7.31. Установите в порядке, обратном снятию.

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для Mazda 3 второго поколения 2008-2013 года выпуска.

Примечание: Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Снятие блока предохранителей в салоне

Для демонтажа салонного блока предохранителей Mazda 3 BK выполняются следующие операции:

Первоначально требуется повторить действия из первого абзаца раздела «Схема блока предохранителей в салоне Мазда 3 БК»;

Затем отключаются две колодки с проводами питания. Для этого необходимо поддеть и выдвинуть защелку из пластика, а затем вытянуть разъем.

Блок выводится из зацепления с кронштейнами и демонтируется.

В состав монтажного блочка в салоне Мазда 3 BK входит ЭБУ кузовного оборудования и охранной сигнализации GEM. В случае повреждения блочка с защитными элементами потребуется сменить устройство в сборе с ЭБУ.

Силовой блок под капотом Мазда 3 БК не оснащен общими колодками питания. Каждая цепь заводится отдельным контактом на тыльной стороне устройства. В связи с этим не рекомендуется самостоятельно выполнять его демонтаж.

Описание бензонасоса

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции 2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

Ремонт и обслуживание своими руками

Описание бензонасоса

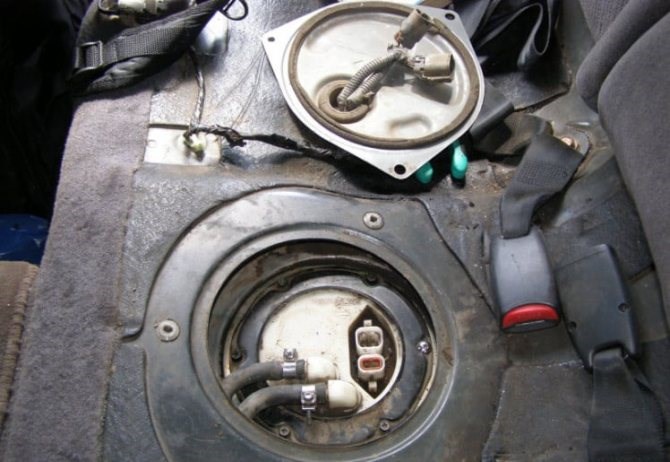

Для того чтобы получить доступ к бензонасосу, необходимо:
