Не горят задние и передние габариты ваз 2112 — как поменять лампу

Обычно при неисправности световых приборов автовладельцы обращаются на СТО. Тем не менее большинство проблем можно решить своими силами. В этой статье мы разберемся, почему не горят задние габариты ВАЗ 2112, и попробуем устранить неисправность самостоятельно.

Обычно прежде чем начать менять лампу, заранее покупают исправную. Но, чтобы купить, нужно знать какую. Дабы не разбирать световой прибор для выяснения этого вопроса, воспользуемся табличкой, в которой перечислены типы ламп, включая и габаритного света, используемые в автомобиле ВАЗ 2112.

Типы ламп, используемых в автомобиле ВАЗ 2112

Не горит задний ход: самая частая причина, устраняем своими руками

Как работает система

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Корпус прибора металлический, с одной стороны подвижный шток с сальником, с другой контактная группа. Для того чтобы выявить причину неисправности и устранить ее максимально быстро и качественно, мы рассмотрим каждый вариант по отдельности. Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? — автомобильный портал По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горят задние и передние габариты ваз 2112 — как поменять лампу

• 1 – передние габариты;
• 8 – задние габариты;
• 3 – монтажный блок с предохранителями F1 и F11;
• 4 – переключатель наружного освещения.

Датчик заднего хода ВАЗ 2110: где находится, как снять, как заменить, признаки неисправности

Совет: Если вы устанавливаете на ВАЗ 2110 или 2112 дополнительную электронику, тот же парктроник или камеру заднего вида, то не рекомендуется подключаться к контактам фонарей заднего хода.

Как нужно и как нельзя проверять потенциал

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Провода датчика заднего хода ваз 2112

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Яркий задний ход ваз 2112 — АвтоТоп Если лампы заднего хода не включаются при переходе на заднюю передачу, будь то механика или автомат, нужно искать причину.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед тем как окручивать датчик, почистите его от грязи и пыли, что бы при отворачивании нечего не попало в масло коробки передач .

1. Машина уже установлена на яме (эстакаде). Так и оставляем.
2. Демонтируйте защиту картера.
3. Подыщите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика выливается небольшой объем смазывающей жидкости.
4. Отбрасывайте провода от узла.
5. Выкручивайте датчик, дожидайтесь слива масла.
6. Устанавливайте новое устройство.
7. Доливайте масло до необходимого уровня.
8. Возвращайте провода на место.
9. Проверяйте работу устройства.

Вот и все. В течение 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

При возникновении неисправности света заднего хода на ВАЗ 2110-2112, нужно в первую очередь обратить внимание на подключение штекера питания к самой лягушке. Если там все нормально, то велика вероятность, что именно неисправен выключатель света задних фонарей, и его нужно заменить на новый.

Но прежде всего лучше провести его проверку.

Замена лампы передних габаритных огней

Где искать предохранитель

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Расположены они в монтажном блоке, а сам блок находится слева от водителя под ручкой гидрокорректора фар. Проводку лучше прозвонить мультиметром от снятого разъема до ближайшего ввода в распределительную контактную коробку автомобиля. Галогенные лампы H3 в фаре заднего хода По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Расположение

• Отбрасывайте клемму от датчика;
• подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
• переводите ручку КПП в положение задней скорости;
• включите зажигание;
• смотрите показания мультиметра.

Симптомы и неисправности датчика заднего хода Под крышкой мы видим лампу ближнего света с одноконтактной колодкой и под ней патрон лампочки габаритного света.

Тест проводки на неработающих стоп-сигналах

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Пара слов о «реле исправности»

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Если ничего не помогло — как проверить проводку и контакты

Люк монтажного блока открывается нажатием на кнопку

Как заменить фонари заднего хода?

На моделях ВАЗ-2105 или 2107 задний фонарь прикрывается пластиковой крышкой, расположенной в багажном отделении. Чтобы снять крышку, открутите гайки, а затем снимите печатную плату с лампами с плафона. Поврежденный элемент вынимается из гнезда для замены, при этом визуально проверяется состояние дорожек и контактов. Любые обнаруженные окисления необходимо удалить.

Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого прежде необходимо демонтировать старые фонари заднего хода. Если просто перегорела лампа, то с ее заменой проблем не возникнет.

Не составит особого труда заменить и сгоревший предохранитель. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже был озвучен в рамках данной статьи. Но для замены потребуется загнать машину на яму либо эстакаду. Без этого устранить проблему будет проблематично.

Галогенные лампы G-4 в задний ход ВАЗ

• лампочки перегорели;
• предохранители вышли из строя;
• окислились контакты;
• датчик заднего хода вышел из строя;
• случился прорыв в электрической цепи.

Выключатель света заднего хода Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

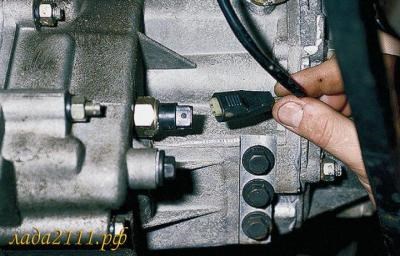

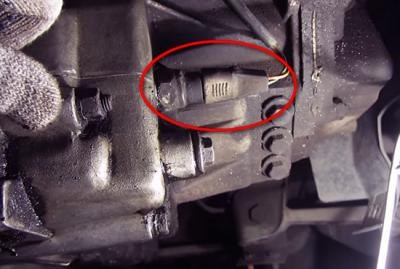

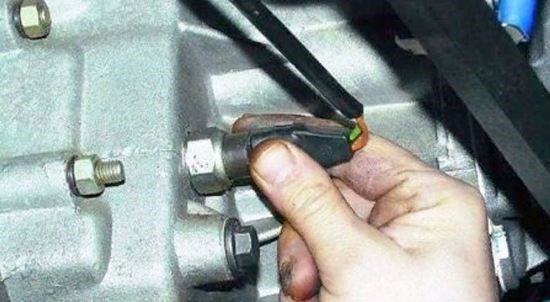

Где находится датчик заднего хода на автомобиле ВАЗ 2110

Как уже говорилось, этот элемент установлен в коробке передач. Это логично: нет необходимости прокладывать дистанционные тяги управления. Почему не на рычаге КПП? Датчик должен фиксировать именно момент включения передачи, а не смену положения управляющих механизмов. Точное место расположения — картер коробки передач.

Найти его можно только находясь под автомобилем: либо в яме, либо с использованием подъемника. Он вкручен в корпус картера так же точно, как пробка слива масла: с помощью резьбового соединения. Датчик расположен горизонтально, на боковой стенке КПП, со стороны водительского колеса. К нему подключен разъем и сигнальный провод: другого такого прибора в этой зоне нет.

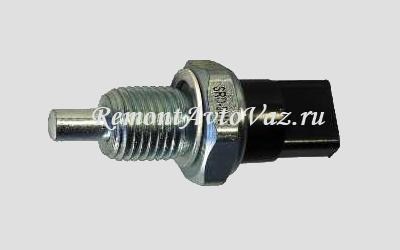

Как распознать неисправность датчика заднего хода ВАЗ 2110 и произвести замену?

• Отсутствию сигнала от сенсора. То есть, при включении реверсной передачи, не загораются фонари с заведомо исправными лампами и проводкой.
• Не активируется работоспособный задний парктроник.
• Не включается камера заднего вида при исправном оборудовании.

Как нужно и как нельзя проверять потенциал Перед заменой рассматриваемого устройства, нужно установить место его расположения.

Как установить ксеноновые лампы в задний ход

Сперва я переработал колодки под лампы, чтоб была правильная полярность. Разрезал шлейф, 2 полосы шириной 2-3 миллиметров, спаял провода

Потом снял патрон для лампы заднего хода, это легко, она закреплена на защелках (снимок 2).

Вырезал из нержавейки, по размеру входил во вовнутрь фонаря, просверлил отверстия под лампу, закрепил все шурупами (снимок 3 и 4). Модули розжига возможно расположить в любом месте.

Ксенон в задние габариты (подключение): подключать модули от питания проводов фонарей заднего хода не стал, применял их для питания реле, «+» на модули взял от реле с двигателя очистителя стекла.

Результатом доволен, а еще более довольна моя жена, по ее просьбе и делал эту переделку. При желании возможно все просто переделать назад.

Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

Многие владельцы «десяток» жалуются на недостаток света при движении задним ходом. Между тем движение «в темную» небезопасно и неудобно. Что можно сделать?

На старых машинах, типа «классики», борьбу с темнотой сзади часто решают «в лоб» – установкой дополнительной фары под задний бампер. Для «десятки» такое решение подойдет частично – висящая сзади противотуманка однозначно испортит неплохой внешний вид этого автомобиля. Между тем, приделать сзади дополнительное освещение можно, но несколько по-другому.

Сначала же рассмотрим наиболее легкие варианты, а потом, в конце статьи, поставим на задний бампер ВАЗ-2110 дополнительную фару.

Сила света задних фонарей

Если на «десятке» не хватает света при движении задним ходом и хочется улучшить освещение, для начала стоит убедиться, что соответствующие фонари работают как надо. Причин, по которым они могут светить тускло – хоть отбавляй. Это:

— Старые лампочки с почерневшей колбой, работающие на грани перегорания. Нужно проверить состояние ламп и, в случае необходимости, поменять их на новые.

— Загрязненные изнутри плафоны фонарей. Промыть их нелегко. Делать это придется тонкой длинной палочкой с намотанной тряпкой через отверстие лампочки

— Некачественный помутневший пластик плафонов (актуально для замененных не заводских фонарей, например, после ДТП). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

— И, конечно же, «фирменные» болячки ВАЗов – шлейфы задних фонарей. Эту неисправность разберем отдельно.

Диагностика выключателя света заднего хода

Какие лампы стоят на ВАЗ 2112 В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.
