Что делать если не горит лампа зарядки аккумулятора на ВАЗ 2114

Существует несколько причин, почему не горит лампа аккумулятора: перегорела лампочка индикатора, вышел из строя предохранитель, разряд батареи, другие неполадки в электрической цепи. Эта неисправность может сигнализировать о том, что генератор не вырабатывает электричество и автомобиль питается от аккумулятора. Если это так, то нужно как можно быстрее избавиться от неисправности.

Сгорела лампочка индикатора

Перегоревшая лампочка – это самая простая причина, почему не горит лампа зарядки аккумулятора. В таком случае нужно как можно быстрее заменить ее на новую.

1. Во-первых, без индикатора нельзя контролировать зарядку батареи и работу генератора.
2. Во-вторых, в некоторых автомобилях нет встроенного сопротивления, а без него цепь разрывается, генератор перестает выдавать электрическую энергию в сеть автомобиля и зарядка батареи прекращается.

К автомобилям без встроенного сопротивления относятся многие модели автомобилей ВАЗ, а также некоторые старые иномарки.

Перегорел предохранитель

Еще одна частая причина неисправности – это перегорание предохранителя. Расположение монтажного блока у различных моделей автомобилей может различаться. Уточнить, где он находится, можно, заглянув в техническую документацию к вашему транспортному средству. В автомобиле ВАЗ-2114 блок предохранителей расположен в монтажном блоке моторного отсека.

Внимание! При выходе из строя предохранителя обычно не горят несколько контрольных лампочек, расположенных на панели.

На крышке монтажного блока можно увидеть расположение всех предохранителей.

Нужно проверить предохранитель F16. На рисунке ниже он обозначен синим цветом.

Существует такие способы проверки предохранителя.

Берем заведомо исправный предохранитель и вставляем его на место подозрительного. Если проблема устранена, лампочка загорелась, то на этом ремонт можно считать законченным.

Также можно вынуть предохранитель и проверить его сопротивление – оно должно быть равно 0 Ом.

Выставляем на мультиметре предел измерения напряжения 20 В (если батарея автомобиля выдает 12 В). После этого подаем напряжение. Один щуп подключаем к корпусу автомобиля, а второй – к выводу предохранителя. Предохранитель можно считать исправным, если напряжение присутствует на обеих ножках. Если электричество присутствует только на одной ножке, то такой предохранитель нуждается в замене.

Горит лампочка аккумулятора: причины и поиск неисправностей

1. Проблемы с контактами. Часто возникают весной, после периода зимних холодов. В этом случае влага и конденсат провоцируют окисление разъемов. Индикатор работает нестабильно, один раз он может загореться, а на следующий день перестает светиться. В этом случае необходимо прочистить контакты.
2. Обрыв цепи. Чтобы найти неисправность, необходимо прозвонить цепь при помощи мультиметра.

Загорелась лампа зарядки аккумулятора: причины, диагностика, как устранить 2. Если присутствует мультиметр, измерьте напряжение при работающем двигателе. Это позволит вам проверить показания светового индикатора и убедиться в наличии проблем с зарядкой.

Почему горит лампочка зарядки аккумулятора, хотя он заряжен?

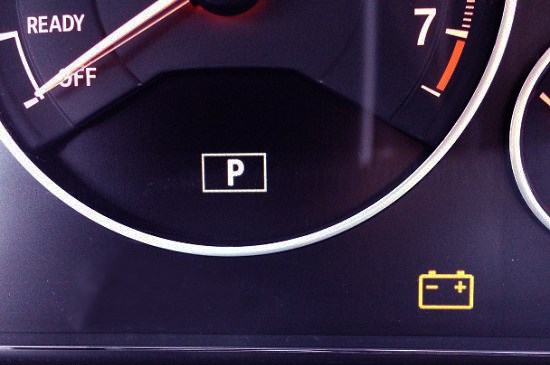

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Горит лампочка зарядки аккумулятора — причины и поиск неисправностей |

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Что делать если не горит лампа зарядки аккумулятора на ВАЗ 2114 – Отказавший узел или электрическую поломку в цепи находят методом исключений, последовательно тестируя каждый отрезок и механизм. Для диагностики понадобится набор инструментов:

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

1. Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение

1. Две отвертки (плоская и крестообразная);
2. «Контролька» (лампочка на 12V);
3. Мультиметр;
4. Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

Не гаснет лампа зарядки аккумулятора но зарядка идет После запуска двигателя дальнейшее возбуждение обмотки ротора происходит за счет тока, вырабатываемого генератором. Переменное напряжение в обмотках статора выпрямляется диодным постом и подается на обмотку возбуждения и лампу контроля зарядки. Разность потенциалов становится незначительной и она гаснет.

Почему нет зарядки?

Когда мы выяснили, что на АКБ не идет зарядка от генератора, следует установить: проблема в агрегате либо в проводке автомобиля. Для этого проверьте наличие напряжения на коннекторе управления генератором..

В зависимости от устройства и принципа работы, в колодке может быть 1,2,3 и даже больше контактов. С помощью контрольной лампы для диагностики электрических цепей вы не сможете проверить генераторы с цифровым управлением. Но без труда определите наличие постоянного «+» после включения зажигания и «+», который подается от монтажного блока через индикатор на приборной панели.

Для грамотной диагностики найдите модель и номер генератора, установленного на вашем авто. Информация поможет отыскать вам в сети распиновку разъема. Неправильные действия при проверке генератора могут вывести его из строя и повредить элементы бортовой сети автомобиля.

Наличие управляющего напряжения и хорошее состояние контактов говорит о том, что проблема в генераторе. Если же вы определили, что неисправность в проводке, а индикатор аккумулятора загорелся при движении и вам нужно добраться до ближайшего СТО, можете поступить следующим образом:

• постоянный + после зажигания можно продублировать отдельным проводом от АКБ. В цепь обязательно включите предохранитель номиналом 5А;
• штатную лампочку возбуждения на приборной панели можно заменить лампочкой с подсветки номера, бардачка или габарита. С помощью провода один из выводов лампы подключите к плюсовой клемме аккумулятора, а второй к выводу L генератора. В цепь включите предохранитель номиналом 5А.

Такие меры не только послужат временным решением, но и могут помочь убедиться в правильности диагностики. Если зарядка в итоге появилась, значит, генератор исправен и проблему следует искать в проводке.

После замены генератора горит лампа аккумулятора.

Как определить сбои в работе генератора

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Кроме того, напряжение 12В проходит через диод, встроенное реле-регулятор об этом мы говорили выше , щетку, контактное кольцо и обмотку. Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе это серьезная причина произвести диагностику. Неисправности генератора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

.
1. Отсутствие зарядки из-за проблем с проводкой, нарушения контакта на клеммах и жгутовых коннекторов.
2. Неисправность системы контроля уровня зарядки.

Как установить причину Если вы определили причину срабатывания этого индикатора, пора приступить к его удалению. Ниже приведены основные проблемы и способы их решения:

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

Что делать, если поломка застала в пути

• Перегорел предохранитель.
• Сломался реле — регулятор.
• Неполадки диодного моста.
• Плохой контакт (окисление или обрыв) провода массы.
• Окислились контакты АКБ либо клемм генератора.
• Износились щетки генератора или держатели щеток.
• Не исключен обрыв обмотки возбуждения автомобильного генератора.
• Натяжение ремня генератора прослабло, вследствие его растяжения или ослабло крепление генератора и ремень провис.
• Обрыв ремня генератора.
• Люфт подшипника в генераторе.
• В случае повреждения выключателя зажигания, лампочек будет гореть сразу несколько.

Другие неполадки в электрической цепи Если индикатор на приборной панели загорелся вдали от дома, а мультиметра для проверки величины напряжения у вас собой не оказалось, руководствуйтесь следующими советами:
