Не горит задний левый габарит ваз 2114

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Предохранители и реле ВАЗ 2110, 2111, 2112

1. Сначала нужно отыскать где изнутри находится подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

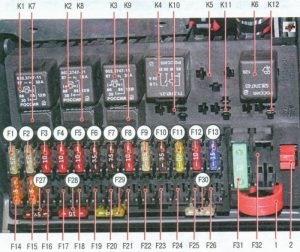

Не горит левая сторона габаритов ваз 2115. эл. двигатель очистителя ветрового стекла

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

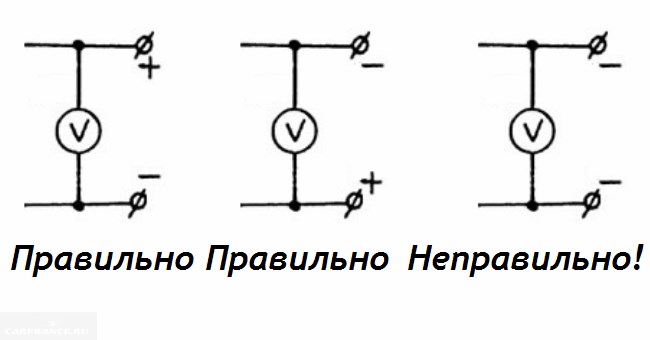

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Задние габариты ВАЗ 2114 не горят: причины и способы их устранения

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? 73 – внутренние задние фонари (на двери багажника)

Схема аварийной сигнализации и сигналов поворотов

1. Лампы указателей поворота в передних поворотниках;
2. Блок предохранителей и реле;
3. Замок зажигания;
4. Выключатель (кнопка) аварийной сигнализации;
5. Боковые указатели (повторители) поворота;
6. Лампы указателей поворота в наружных задних фонарях;
7. Переключатель указателей поворота (подрулевой переключатель);
8. Комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации;
   КЗ — Реле-прерыватель указателей поворота и аварийной сигнализации;
   А — к источникам питания.

1. Передние противотуманные фары;
2. Реле включения передних противотуманных фар;
3. Блок реле и предохранителей;
4. Переключатель наружного освещения (Кнопка включения габаритных огней и ближнего света);
5. Выключатель (Кнопка) противотуманных фар;
   А, В — проводка питания системы противотуманных фар.

Электросхемы ВАЗ 2110 » Автомобильный портал для ремонта автомобилей

1. Звуковой сигнал;
2. Выключатель звукового сигнала (кнопка на руле);
3. Блок реле и предохранителей;
   А — Колодка проводов к электродвигателю вентилятора системы охлаждения двигателя;
   В — к источникам питания.

Не горит задний левый габарит ваз 2114 Чтобы закрепить задние габариты ВАЗ 2114, нужно соблюдать ряд простых рекомендаций:

Блок предохранителей и реле ВАЗ 2110 2111 2112

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Не горят «габариты» ВАЗ 2108, 2109, 21099

Полезное видео При этом есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями — основная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но, в конечном итоге, чревато штрафом со стороны полиции дорожного движения.

Чтобы узнать, почему не горят габариты ВАЗ 2114, необходимо ориентироваться на три основных фактора:

Первый случай самый распространенный, и проблема решается элементарной заменой лампочки, благо они везде продаются и стоят дешево.

Вторую причину можно подтвердить, не разбирая устройство, просто прикоснувшись к размеру: при нажатии на контакт лампа включится, и наоборот, в свободном положении выключится. Если разборка устройства не выявила ни окисления с нагаром, ни перегоревшей лампы, ни ослабленного контакта, но задний люфт ВАЗ 2114 все равно не горит, можно говорить о неисправной проводке.

На ВАЗ 2114 не горят задние габариты

Причины, что делать и как устранить неисправность

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; КЗ — Реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания. Дополнительные советы По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Схема очистителей фар

• включение / выключение происходит с помощью кнопки в модуле управления внешним освещением;
• при включении габаритов переключатель подсвечивается зеленым индикаторным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, светятся красным цветом в соответствии с российскими нормами безопасности дорожного движения.

Общая схема электрооборудования ВАЗ 2110/2111 и 2112 с инжекторным двигателем и системой управления двигателя Январь 4 (1.5 л., 8-клапанный) Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

3 комментария

Штатный вариант схемы работы стоп-сигналов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Общая схема электрооборудования ВАЗ 2110/2111 и 2112 с инжекторным двигателем ВАЗ 11183 и системой управления двигателя Bosch M 7.9.7 или Январь 7.2 ЕВРО-2 (1.6 л., 8-клапанный) По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Схема аварийной сигнализации и сигналов поворотов

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Электросхема замка багажника ВАЗ 2110 / 2111 / 2112 Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

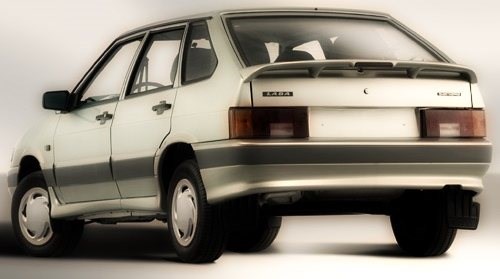

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

1. Перегорела лампочка габаритного света в патроне.

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

2. Окислились контакты в патроне лампочки габаритного света.

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

3. Окислились контакты в соединительных колодках блок фар или задних фонарей.

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

4. Нет «массы».

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

5. Перегорел предохранитель.

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

6. Неисправно реле К4 (контроля исправности ламп).

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

7. Осыпались дорожки в платах задних фонарей.

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

Электросхема стеклоподъёмников ВАЗ 2110

Где чаще всего коротит? Монтажный блок 2110-3722010-08
