Щиток приборов и клавишные выключатели ВАЗ-2104

1 — выключатель наружного освещения. Трехпозиционный выключатель имеет три фиксированных положения. B первом — наружное освещение выключено; во втором — включены габаритный свет и лампы подсветки приборов; в третьем — дополнительно включается ближний свет фар;

2 — контрольная лампа недостаточного давления масла. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на низкое давление в системе смазки. Bo избежание выхода из строя двигателя его следует заглушить и устранить причину неисправности;

3 — указатель температуры жидкости в системе охлаждения. Переход стрелки указателя в красный сектор шкалы указывает на перегрев двигателя. Следует остановиться и устранить причину перегрева;

4 — контрольная лампа заряда аккумуляторной батареи. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на недостаточное натяжение ремня привода генератора, неисправность генератора или цепи контрольной лампы;

5 — блок сигнализаторов:

• включения стояночного тормоза (загорается красным светом при включенном зажигании и поднятом рычаге стояночного тормоза);
• прикрытия воздушной заслонки карбюратора (загорается оранжевым светом при включенном зажигании и вытянутой рукоятке управления воздушной заслонкой);
• аварийного состояния рабочей тормозной системы (загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже допустимого уровня и включенном зажигании);
• непристегнутых ремней безопасности (загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя; установлен на части автомобилей);
• включения противотуманного света в задних фонарях (загорается оранжевым светом при нажатии на соответствующий клавишный выключатель при включенном свете фар);
• включения обогрева заднего стекла (загорается оранжевым светом при включении обогрева заднего стекла и включенном зажигании);

6 — спидометр (указатель скорости движения автомобиля);

7 — одометр (счетчик пройденного пути);

8 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на клавишу при включенном зажигании;

9 — заглушка винтов крепления щитка приборов;

10 — переключатель режимов работы вентилятора отопителя. Переключатель обеспечивает две скорости вращения вентилятора — малую и большую;

11 — контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар;

12 — контрольная лампа указателей поворота и аварийной световой сигнализации. Загорается мигающим зеленым светом при переводе переключателя указателей поворотов в нижнее (левый поворот) или верхнее (правый поворот) положение, а также при включенной аварийной сигнализации;

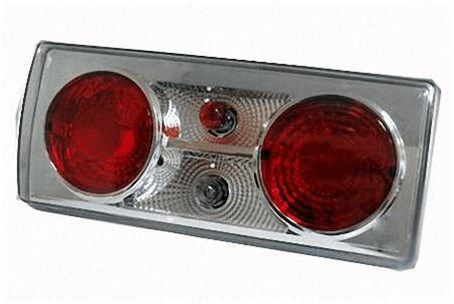

Ремонт, доработка или тюнинг задних фонарей Ваз 2107

• а) непристегнутых ремней безопасности (загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя; установлен на части автомобилей);
• б) включения обогрева заднего стекла (загорается оранжевым светом при включении обогрева заднего стекла и включенном зажигании);
• в) аварийного состояния рабочей тормозной системы (загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже допустимого уровня и включенном зажигании).

Не горят габариты на ваз 2110 причины. Проблемы и их устранение. Возможные неисправности: признаки и причины На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками

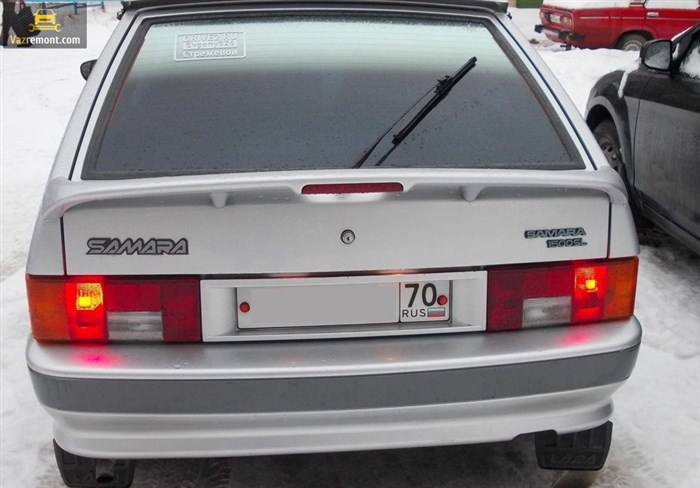

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Задние габариты ВАЗ 2114 не горят: причины и способы их устранения

1. Сначала нужно отыскать где изнутри находится подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Не Горит Один Задний Габарит Ваз 2104 Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:

Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Кроме того, специалисты советуют усматривать в частых поломках габаритов наличие неисправности в самом монтажном блоке или его электрической цепи. Подобную проблему необходимо устранить в короткие сроки, чтобы исключить риск возникновения возгорания проводки.

Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп.

Стаж работы автослесарем 12 лет. Прошел множество курсов повышения квалификации и имеет допуски к выполнению самых кропотливых работ по ремонту автомобиля разных марок. Последние несколько лет занимается только ремонтом и тюнингом отечественных автомобилей

Щиток приборов и клавишные выключатели ВАЗ-2104, Эксплуатация и обслуживание

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Не горит задний левый габарит ваз 2114 Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Не горит правая сторона габаритов ваз 2114

3 — одометр (счетчик пройденного пути);

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

а непристегнутых ремней безопасности загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя; установлен на части автомобилей ;. За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Почему не горят стоп-сигналы По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Что особенно важно контролировать у задних габаритов

1. Предохранитель на фары — перегорел или нет
2. Реле — нормально функционирует или сломалось
3. Кнопка — исправно работает, или заклинивает
4. Проводка — не окислились ли, пропускают ток

7 — одометр (счетчик пройденного пути); 2 — спидометр (указатель скорости движения автомобиля);

Основные причины неисправности стоп-сигналов

При нажатии на педаль тормоза могут быть следующие эффекты:

• Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
• Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

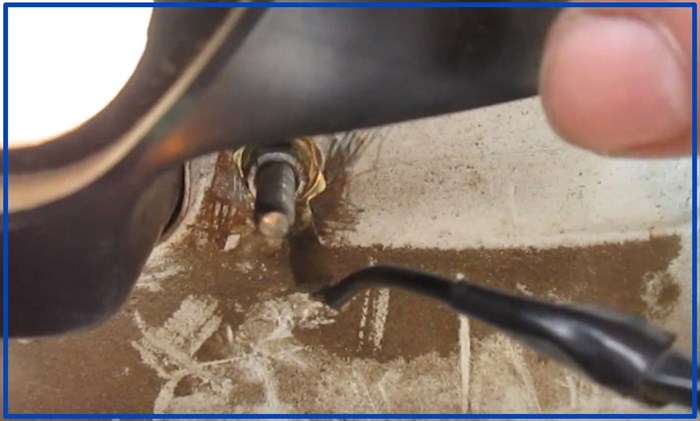

Масса фонаря

1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Проверка лампочек

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Это интересно! Контакты могут окислиться, покрыться коррозией или ослабнуть, что приведет в итоге к неисправной работе стоп-сигналов. Контакты следует проверить также на лягушке или ДСС.

3 комментария

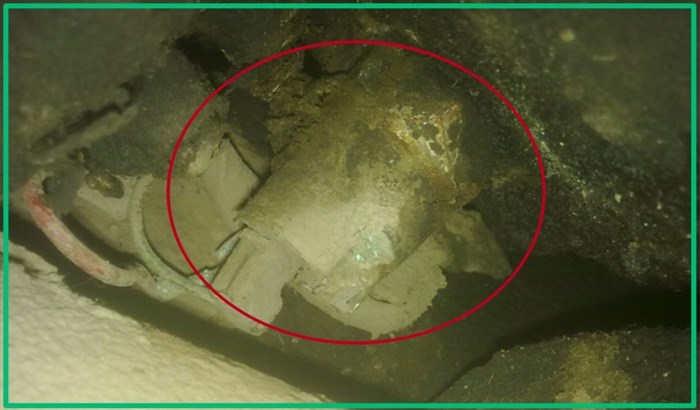

• очистить посадочное место датчика;
• надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;
• надеть концевики проводов на контакты датчика.

На ВАЗ 2114 не горят задние габариты Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

Основные причины неисправности стоп-сигналов

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Окислились контакты Задние фары автомобиля ВАЗ 2107 в первую очередь должны информировать участников движения о намерениях и действиях водителя. Высокая информативность сигналов поможет избежать недоразумений на дорогах, а в отдельных случаях и аварийных ситуаций.
