Рано или поздно большинство владельцев автомобилей сталкивается с тем, что перестает работать освещение салона. Рассмотрим причины этой неисправности и разберемся, что делать в том или ином случае.

Чтобы понимать, где искать причину поломки, нужно понимать, как вообще работает система освещения салона. Перед вами типичная упрощенная схема. В нее может быть включено еще много различных устройств, но автомобили разные и нарисовать схему под каждый конкретный экземпляр нельзя. В большинстве случаев свет в салоне подключен так:

А теперь пройдемся по причинам, которые могут вызвать отказ салонного освещения.

Не горит плафон освещения багажника лада калина

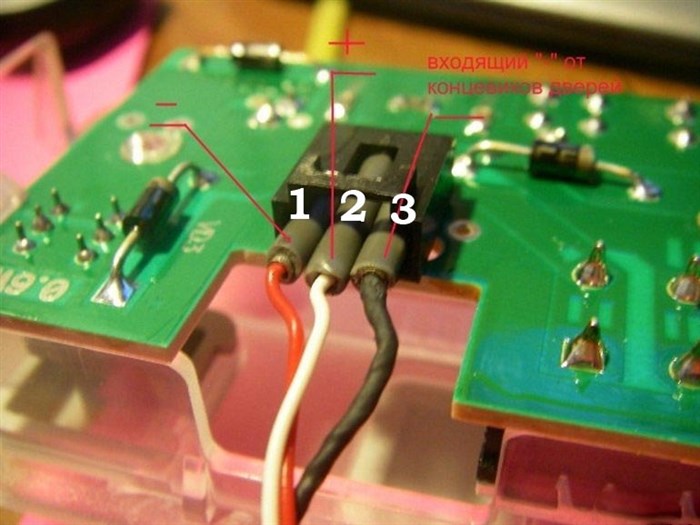

• 11 и 14 — +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
• 15 — «масса».
• 17 — «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

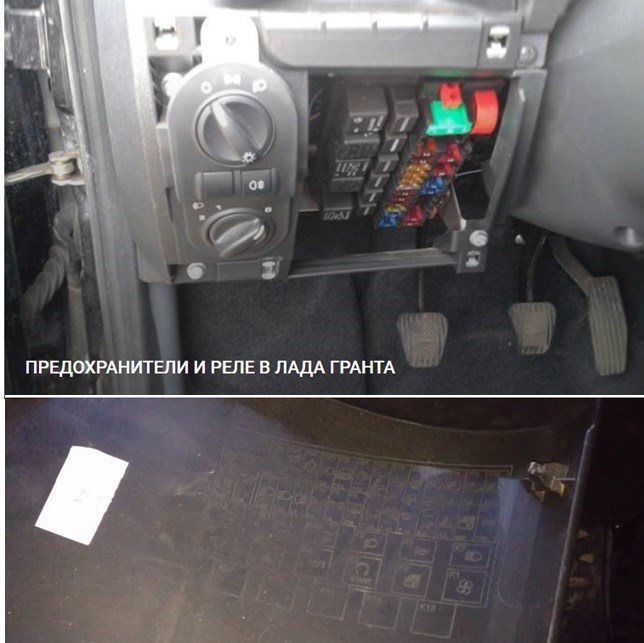

Предохранитель подсветки приборов гранта
Новости по теме

Схема расположения реле – прерывателей

Наименование	За что отвечает / что обеспечивает
K 1	Вентилятор печного отопителя (печки)
K 2	Реле стеклопакета (стеклоподъемников)
K 3	Стартер
K 4	Клеммы замка зажигания
K 5	Поворотники, аварийная сигнализация
K 6	Стеклоочистители
K 7	Дальнее освещение фар
K 8	Звуковой сигнал
K 9	Ближнее освещение фар
K 10	Обогрев заднего стекла
K 11	Блок управления двигателем
K 12	Бензонасос

Обозначение / ампераж	Какой за что отвечает
F (Ф-1) / 15	Электронный блок управления двигателем, топливная аппаратура, катушки зажигания, реле кулера радиатора
F (Ф-2) / 30	Стеклоподъемники, приборная панель (щиток)
F (Ф-3) / 15	Аварийная сигнализация
F (Ф-4) / 20	Стеклоочистители (дворники), подушка безопасности
F (Ф-5) / 7,5	Клемма замка зажигания
F (Ф-6) / 7,5	Лампа заднего хода, блок фары
F (Ф-7) / 7,5	Датчик расхода воздуха, адсорбер, датчик кислорода, датчик скорости
F (Ф-8) / 30	Обогрев заднего стекла
F (Ф-9) / 5	Правосторонние габариты
F (Ф-10) / 5	Левосторонние габариты
F (Ф-11) / 5	Задние противотуманки
F (Ф-12) / 7,5	Правосторонний ближний свет
F (Ф-13) / 7,5	Левосторонний ближний свет
F (Ф-14) / 10	Правосторонняя фара дальнего света
F (Ф-15) / 10	Левосторонний дальний свет
F (Ф-16) / 10	Противотуманная фара правая сторона
F (Ф-17) / 10	На левую противотуманную фару
F (Ф-18) / 15	Обогрев передних сидений
F (Ф-19) / 10	ABS (АБС)
F (Ф-20) / 15	Диагностический разъем, крышка багажного отсека, КПП, прикуриватель
F (Ф-21) / 15	Электрический модуль бензонасоса
F (Ф-22) / 15	Центральный замок
F (Ф-23) / 10	Лампы дневных ходовых огней (ДХО)
F (Ф-24) / 7,5	Кондиционер, магнитола
F (Ф-25) / 10	Освещение салона, лампа стоп сигналы
F (Ф-26) / 15	ABS (АБС)
F (Ф-27) / 15	Резерв
F (Ф-28) / 15	Резерв
F (Ф-29) / 15	Резерв
F (Ф-30) / 15	Резерв
F (Ф-31) / 15	Обогрев лобового стекла, центральный замок
F (Ф-32) / 30	Печной отопитель (печка), электрический усилитель руля (ЭУР), вентилятор печки

Обозначение / ампераж	Какой за что отвечает
F (Ф-1) / 15	Электронный блок управления двигателем, топливная аппаратура, катушки зажигания, реле кулера радиатора
F (Ф-2) / 30	Стеклоподъемники, приборная панель (щиток)
F (Ф-3) / 15	Аварийная сигнализация
F (Ф-4) / 20	Стеклоочистители (дворники), подушка безопасности
F (Ф-5) / 7,5	Клемма замка зажигания
F (Ф-6) / 7,5	Лампа заднего хода, блок фары
F (Ф-7) / 7,5	Датчик расхода воздуха, адсорбер, датчик кислорода, датчик скорости
F (Ф-8) / 30	Обогрев заднего стекла
F (Ф-9) / 5	Правосторонние габариты
F (Ф-10) / 5	Левосторонние габариты
F (Ф-11) / 5	Задние противотуманки
F (Ф-12) / 7,5	Правосторонний ближний свет
F (Ф-13) / 7,5	Левосторонний ближний свет
F (Ф-14) / 10	Правосторонняя фара дальнего света
F (Ф-15) / 10	Левосторонний дальний свет
F (Ф-16) / 10	Противотуманная фара правая сторона
F (Ф-17) / 10	На левую противотуманную фару
F (Ф-18) / 15	Обогрев передних сидений
F (Ф-19) / 10	ABS (АБС)
F (Ф-20) / 15	Диагностический разъем, крышка багажного отсека, КПП, прикуриватель
F (Ф-21) / 15	Электрический модуль бензонасоса
F (Ф-22) / 15	Центральный замок
F (Ф-23) / 10	Лампы дневных ходовых огней (ДХО)
F (Ф-24) / 7,5	Кондиционер, магнитола
F (Ф-25) / 10	Освещение салона, лампа стоп сигналы
F (Ф-26) / 15	ABS (АБС)
F (Ф-27) / 15	Резерв
F (Ф-28) / 15	Резерв
F (Ф-29) / 15	Резерв
F (Ф-30) / 15	Резерв
F (Ф-31) / 15	Обогрев лобового стекла, центральный замок
F (Ф-32) / 30	Печной отопитель (печка), электрический усилитель руля (ЭУР), вентилятор печки

Концевик багажника гранта седан где находится

• Естественный фактор – вследствие длительной эксплуатации технического средства;
• Механическое повреждение, авария, удар, столкновение;
• Короткое замыкание в цепи;
• Повреждение изоляции, окисление клемм, ослабление фиксации контактов;
• Попадание в монтажный блок воды, образование конденсата, деформация от высокой рабочей температуры.

Не горит подсветка багажника приора Место где будет закреплена лента, обезжирил, чтобы лучше держалась и поделив ленту пополам(мысленно) клеим её по середине, чтобы рассеивание света происходило равномерно:

Плафон подсветки багажника приора

Из стеклотекстолита 2мм сделал дополнительный кронштейн для нового плафона.

На правой полке вырезал недостающее окно под плафон и прикрутил туда кронштейн на два винта М4. Получилось достаточно надёжно.

В войлочной обивке вырезал окно и установил плафон. Получилось как с завода.

Всё работает, включая штатную сигналку. Теперь всё нутро багажного отсека хорошо видно в темноте без беганья и включения габаритов. Жаль, что не сделал это намного раньше. +Можно всегда отключить фонарь при длительном открытии задней двери.

Лампы пришли и установлены (бардачок, штатная левая подсветка багажника, новый правый плафон подсветки багажника). Фото будут чуть позже.

Подсветка новым фонарём в тёмное время суток на светодиодной лампе.

Работу проводим при замене лампы или плафона освещения багажника. Плафон установлен в багажнике автомобиля в специальном кронштейне под задней полкой. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Поднимаем крышку багажника.

С левой стороны пальцем руки нажимаем на пластмассовый фиксатор плафона… …и вынимаем плафон из отверстия в задней полке автомобиля.

Вынимаем лампу из плафона… …и заменяем новой лампой C5W. Для снятия плафона отверткой нажимаем на фиксатор колодки проводов и отсоединяем колодку проводов от плафона. Устанавливаем плафон освещения багажника в обратной последовательности.

При открытии багажника свет загорается только при включенных габаритах – это недостаток штатного подключения плафона освещения багажника многих автомобилей АвтоВАЗа (в том числе Лада Гранта, Приора, Калина). Предлагаем вам способ, который сделает подсветку в багажном отделении независимой.

Потребуется: несколько метров провода, мультиметр или тест-лампа, изолента.

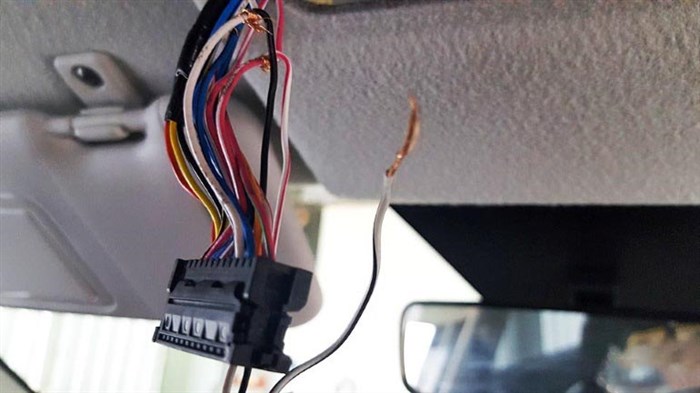

Чтобы подсветка включалась при открытии крышки багажника независимо от габаритов, необходимо проложить провод от потолочного (штурманского) светильника на потолке (где есть постоянные +12В) к плафону багажника. Снимать обшивку крыши совсем не обязательно, достаточно немного отогнуть ее с края или немного вывести из уплотнителя дверей.

Другой конце проводки – к плафону в багажнике. К нему подходят два провода, один из них масса, а другой +12В от габаритов (обычно желто-красный или желтый). Также рекомендуется сначала проверить прибором. Отключаем второй провод и изолируем его. На его место подключаем провод от штурманского светильника. Готово!

Не горит подсветка багажника приора | Хитрости Жизни

• 11 и 14 – +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
• 15 – «масса».
• 17 – «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

Плафон больше не гаснет: Владельцы LADA Granta FL нашли способ исправить «косяк» от «АвтоВАЗ» Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания.

Обзор багажника, что и где находится

Открываем вещевой ящик и с левой стороны наблюдаем этот маленький плафон, который необходимо извлечь. Для этого, с правой стороны крышчки в паз вставляем плоскую отвертку, как показано ниже:

И засовываем отвертку до тех пор, пока крышка не откроется, после чего вынимаем ее оттуда. Результат этого действия показан на картинке ниже:

А чтобы добраться до лампочки, необходимо снять верхнее основание белого цвета, для этого надавливаем на пластиковую защелку крышки плафона (на рисунке выше хорошо видно эту защелку, в левом углу), и тянем вверх за основание:

Теперь можно без проблем вынимать лампочку и ставить новую. После чего ставим все в обратном снятию порядке. Заодно можно устранить некоторые посторонние звуки, которые возникают в районе бардачка именно от этой пластиковой детали. Я сделал все максимально просто, наклеил по краям маленькие кусочки шумоизоляции, а в штекеры проводов вставил половинки спичек.

Освящение багажника Калины работает только в том случае, если включены габариты, и это не совсем удобно. Разбираемся, как можно сделать подсветку багажника Калины независимой.

Не горит плафон освещения багажника лада калина

• Доступность: На складе
• Артикул товара: 11427
• Каталожный номер: 11180-3714350-00

• Наличными при получении (наложенный платеж)
• Онлайн оплата банковскими картами без комиссии
• Электронными кошельками
• По счету организации (без НДС)

• Почта России
• СДЭК | DPD | ПЭК
• Деловые Линии
• Энергия | GTD (КИТ)
• Байкал Сервис
• ЖелДорЭкспедиция

• Отправка от 1 дня
• Доставка от 2 дней

• Не подошел товар? Легко верните его в течение 14 дней
• Читать о других гарантиях магазина

Причина №2: Перегоревший предохранитель Сообщение NeedAngel » Чт дек 18, 2008 6:28 pm

Плафон больше не гаснет: Владельцы LADA Granta FL нашли способ исправить «косяк» от «АвтоВАЗ»

Не так давно владельцы обновлённой LADA Granta FL жаловались в сети на проблемы с электропроводкой, теперь автолюбители нашли способ, помогающий её исправить.

Автоблогер поделился рекомендациями насчёт доработок, которые необходимо выполнить сразу после приобретения «Гранты».

Многие россияне, которые обзавелись LADA Granta FL, практически сразу после покупки заметили, что в дождливую погоду или после посещения автомойки перестаёт работать плафон в салоне. Кроме того, свет не включается в бардачке и багажнике. Об этом водители писали в сообществе во «ВКонтакте», посвящённом модели LADA Granta FL.

Чтобы решить данную проблему опытные автовладельцы предлагают заделать щель, используя герметик со стороны плафона. Перед этим рекомендуется снять плафон и подтянуть гайку крепления антенны. Таким образом, плафон больше не будет гаснуть в мокрую погоду или после мойки.

Подписаться:

Поделиться:

Новости по теме

Японский бизнес-седан следующего поколения оказался одним из наиболее ожидаемых автомобилей в России в 2018 году, однако эта машина имеет недостатки.

«Веставод» показал, что не может включить секретное меню в своём автомобиле.

Самое интересное

5 комментариев

Установка в замок В то же время не всегда перегорание предохранителя происходит по причине «коротыша». Его перемычка может быть просто старой (уставшей) или сделанной из некачественного материала.

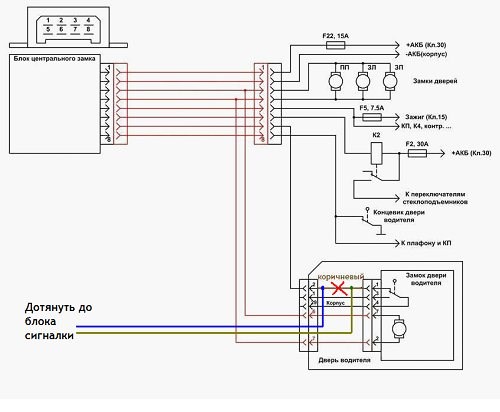

Подключение сигналки к ЦЗ

Вот мы и добрались до самого интересного. Контакты реле сигналки нужно подключать в разрыв коричневого провода (см. схему в главе 1). Причём это потребуется вне зависимости от комплектации. Силовые кабели, как ни странно, нам не понадобятся вовсе. А задача сейчас выглядит так: нужен двухпроводной сигнальный шлейф, включенный в разрыв коричневого шнура.

1. Если БУ ЦЗ снять удалось, подключите шлейф в разрыв провода, соединённого с контактом «7» БУБД;
2. Если вы сняли обшивку двери, то тяните шлейф из неё (от места разрыва коричневого шнура).

Понятно, что вторая сторона шлейфа должна дотягиваться до разъёма реле вашей сигнализации.

Вариант для комплектации «Люкс»

Итак, здесь подразумевается, что на подлокотнике в салоне установлена кнопка, позволяющая блокировать замки. От одного из контактов кнопки, на который при нажатии подаётся «плюс», нужно протянуть шнур к блоку сигналки. Больше ничего не потребуется, а подключить сигнализацию вы сможете по следующей схеме:

Согласно отзывам, данный вариант является подходящим, если речь идёт именно о «люксовой» комплектации. Кстати, резистор можно включать в разрыв провода, обозначенного у нас, как «синий» (общие контакты тогда соединяют перемычкой).

Необходимо помнить, что работая с любым электрооборудованием, предварительно нужно снять минусовую клемму с АКБ.

Каждый шнур, прокладываемый заново, не должен касаться металлических поверхностей. Иначе, в местах касания провод защищают трубкой, выдерживающей температуру 250 градусов. Именно так можно обезопасить себя от непредвиденных последствий.
